12 частых причин выхода из строя серводвигателей: как предотвратить поломку?

Сервоприводы играют ключевую роль в промышленной автоматизации, обеспечивая точное управление механизмами и оборудованием.

Эти устройства широко применяются на производственных линиях, в станках с ЧПУ, упаковочных машинах и робототехнике.

Однако даже при качественной сборке и регулярном обслуживании сервомоторы подвержены риску выхода из строя.

Неожиданные поломки могут привести к простою, снижению производительности и затратам на восстановление работоспособности.

Мы подробно рассмотрим основные причины отказов сервоприводов и предложим практические советы по их предотвращению.

Также расскажем, как X Prom Support помогает российским предприятиям, предлагая профессиональный компонентный ремонт промышленной электроники.

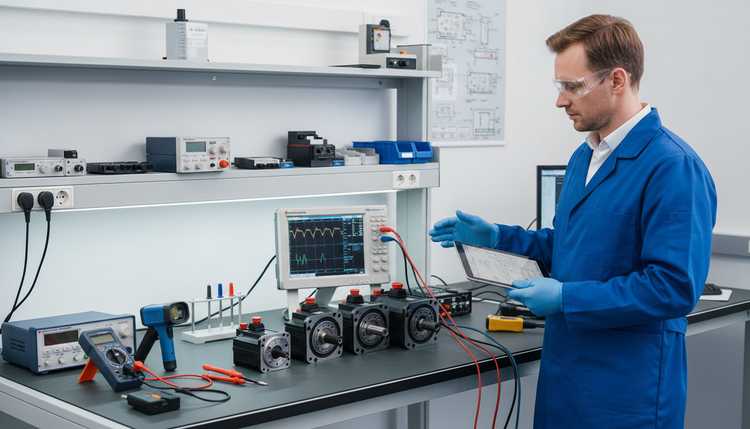

Obsluzhivanie-i-remont-servodvigatelya-xpt_

Что такое серводвигатель и как он работает?

Серводвигатель – это электромеханическое устройство, которое позволяет точно управлять положением, скоростью и ускорением рабочих узлов.

Он состоит из следующих ключевых компонентов:

  • Электродвигатель – приводит в движение систему.
  • Потенциометр или датчик положения – осуществляет обратную связь по координатам.
  • Контрольная схема – связывает контроллер с мотором и системой обратной связи.
  • Дополнительные элементы – подшипники, тормоза, кабели, обмотки и другое оборудование.

Эффективная работа сервомотора напрямую зависит от исправности всех его узлов.

Даже незначительное отклонение от нормы может привести к полной остановке системы.

prichiny-vyhoda-iz-stroya-servodvigatelej-xpt_

Признаки неисправности сервомотора

До того, как устройство полностью выйдет из строя, можно заметить следующие симптомы:

  • посторонние звуки:
    • скрежет, визг, дребезжание;
  • нестабильная работа:
    • скачки нагрузки, колебания осей;
  • перегрев корпуса;
  • замедление отклика;
  • периодические сбои связи с контроллером;
  • ошибки на панели управления.

Для диагностики возможных проблем можно использовать мегаомметры, вибродатчики и тепловизоры.

prichiny-vyhoda-iz-stroya-servomotora-xpt_

Как избежать выхода из строя серводвигателя?

Наиболее эффективный способ предотвращения поломок – регулярное профилактическое техническое обслуживание. Оно включает:

  • контроль состояния компонентов (обмоток, подшипников, кабелей);
  • очистку от загрязнений;
  • проверку параметров привода;
  • замену изношенных деталей;
  • контроль температурного режима;
  • регистрацию вибрационных отклонений.

Плановое обслуживание позволяет минимизировать незапланированные остановки и снизить затраты на капитальный ремонт.

12 Причин неисправностей сервомоторов

Ниже перечислены наиболее распространённые причины выхода из строя сервоприводов:

1. Загрязнение – самая частая причина поломок

Пыль, масло, охлаждающая жидкость и абразивные частицы могут попадать внутрь мотора, вызывая:

  • повреждение подшипников;
  • разрушение обмоток;
  • ухудшение теплоотвода;
  • снижение изоляции.

Для предотвращения загрязнений:

  • используйте герметичные корпуса;
  • проводите регулярную очистку;
  • применяйте фильтрацию и вентиляцию.

prichiny-vyhoda-iz-stroya-servoprivoda-xpt_

2. Выход из строя подшипников

При работе на высоких оборотах появляются:

  • скрежет и визг;
  • вибрации;
  • повышение температуры.

Причины – естественный износ, несоосность вала, неправильная установка или загрязнение.

Рекомендуется:

  • использовать вибродатчики;
  • проверять люфт;
  • заменять подшипники до полного износа.

3. Неисправность тормоза

Тормозной механизм фиксирует нагрузку при остановке мотора. Частые экстренные остановки, перегрузка или загрязнение могут привести к:

  • ухудшению фиксации;
  • перегреву;
  • механическому износу.

Для повышения ресурса тормоза:

  • используйте тормоз только после полной остановки мотора;
  • устанавливайте тормоза, рассчитанные на частые остановки.

4. Повреждение обмоток

Причины:

  • пробой изоляции;
  • попадание влаги;
  • скачки напряжения;
  • некачественный ремонт;
  • естественное старение меди.

Обмотки необходимо проверять при каждом ТО. При признаках деградации – выполнять перемотку.

vyhod-iz-stroya-servodvigatelya-xpt_

5. Неисправность кабелей

Кабель передаёт сигналы и питание. Повреждение может произойти из-за:

  • частых изгибов;
  • коррозии;
  • механического повреждения;
  • усталости материалов.

Советы:

  • применять экранированные гибкие кабели;
  • использовать кабель-каналы;
  • проводить регулярный визуальный осмотр.

6. Перегрев

Высокая температура – одна из ключевых причин деградации компонентов:

  • плавление изоляции;
  • выход из строя датчиков;
  • падение сопротивления.

Причины:

  • плохая вентиляция;
  • длительная работа на предельной нагрузке;
  • загрязнение системы охлаждения.

Решения:

  • устанавливать термозащиту;
  • применять тепловые сенсоры;
  • следить за температурой окружающей среды.

7. Размагничивание постоянных магнитов

Постоянные магниты теряют свойства при:

  • перегреве;
  • высоких токах;
  • ударных нагрузках.

Это приводит к снижению крутящего момента и полной остановке. Предотвратить проблему можно, строго соблюдая температурные и токовые режимы.

vyhod-iz-stroya-servomotora-xpt_

8. Электростатический разряд

Даже небольшое накопление статического заряда может повредить:

  • датчики положения;
  • микросхемы управления;
  • логические элементы.

Для предотвращения:

  • заземляйте персонал и оборудование;
  • используйте антистатические перчатки;
  • применяйте ESD-защиту при установке.

9. Вибрация

Постоянные колебания приводят к:

  • растрескиванию пайки;
  • нарушению геометрии;
  • ускоренному износу.

Причины:

  • несбалансированная нагрузка;
  • слабое крепление;
  • резонанс.

Решение:

  • установка вибродатчиков;
  • динамическая балансировка.

10. Усталость электронных компонентов

Сложная электроника внутри мотора стареет под воздействием:

  • температурных колебаний;
  • пиков напряжения;
  • загрязнений.

При первых признаках деградации лучше заменить компоненты, чем дожидаться полной остановки.

11. Механические повреждения

Износ деталей, несоосность, недостаточная смазка – всё это приводит к отказу.

Для исключения:

  • следите за соосностью;
  • применяйте рекомендованные смазочные материалы;
  • выбирайте детали, соответствующие условиям эксплуатации.

12. Потеря параметров и ошибки настройки

Неверная конфигурация, сброс параметров, программные сбои – всё это может:

  • вызвать перегрузку;
  • нарушить обратную связь;
  • привести к аварийному отключению.

Периодически проверяйте сохранность настроек и соответствие параметров типу мотора и нагрузки.

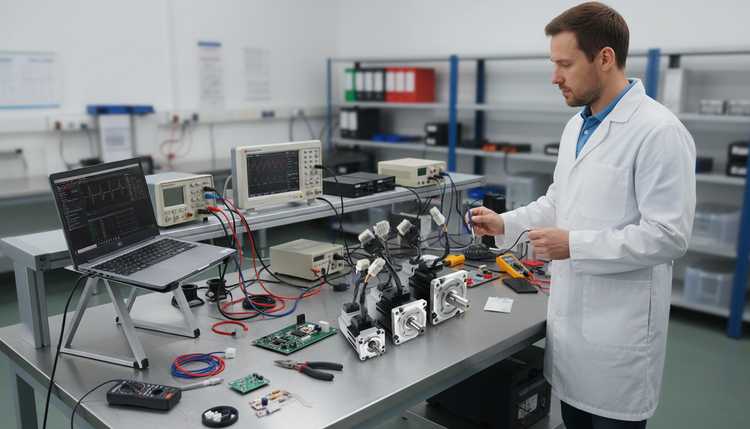

vyhod-iz-stroya-servoprivoda-spt_

Внешние факторы, которые ускоряют износ

Сервомотор разрушается не только от перегрузок. Среда и электрические режимы ускоряют деградацию узлов. Разберём четыре фактора, которые чаще всего сокращают ресурс двигателя.

Агрессивная СОЖ: как среда разрушает уплотнения

На станках с ЧПУ серводвигатели работают в зоне разбрызгивания смазочно-охлаждающей жидкости. Щелочные и кислые эмульсии под давлением разъедают стандартные резиновые сальники. Жидкость проникает внутрь корпуса и вымывает смазку из подшипников. Дальше – коррозия и замыкание обмоток.

  • Используйте двигатели с классом защиты IP65/IP67;
  • Применяйте уплотнения из фторкаучука (Viton), стойкого к СОЖ;
  • Проверяйте манжеты вала при каждом плановом осмотре;
  • Защищайте зону вала дополнительными кожухами.

Стойкие уплотнения продлевают ресурс подшипников и обмоток. Без них мотор выходит из строя за несколько месяцев.

Электрические пробои от ШИМ: скрытая угроза изоляции

Современные серводрайверы управляют обмотками высокочастотными импульсами. При длинных кабельных линиях возникают пиковые броски напряжения (dv/dt). Они разрушают межвитковую изоляцию быстрее, чем перегрузка по току. Мультиметр такой дефект не видит.

  • Используйте экранированные силовые кабели правильной длины;
  • Обеспечьте качественное заземление;
  • Применяйте двигатели с усиленной изоляцией и VPI-пропиткой;
  • Проверяйте изоляцию импульсным тестером (Surge Tester).

VPI-пропитка заполняет пустоты между витками. Изоляция выдерживает импульсные перегрузки без пробоя.

Размагничивание ротора: необратимый перегрев

При заклинивании редуктора или работе с зажатым тормозом мотор разогревается выше критической точки. Неодимовые магниты ротора теряют магнитный поток. После устранения клина двигатель не развивает номинальный момент. Замена подшипников и перемотка не помогают.

  • Подключайте встроенные термодатчики (PTC/KTY) к аварийным цепям ПЛК;
  • Настройте мгновенную остановку при перегреве;
  • Контролируйте температуру корпуса тепловизором;
  • Не допускайте работы с зажатым тормозом.

Восстановление магнитного потока возможно только на индукционной установке. Профилактика дешевле перемагничивания.

Вибрация и соосность: разрушение подшипников

Вибрация разрушает подшипники не изнутри, а снаружи. Перекос вала при сопряжении с ШВП или редуктором через жёсткую муфту даёт биение. Дорожки качения покрываются ямками (бринеллирование). Мотор начинает гудеть и клинит.

  • Контролируйте соосность валов лазерным центровщиком (допуск ≤ 0.02 мм);
  • Применяйте эластичные или сильфонные муфты;
  • Проводите динамическую балансировку ротора по классу G1.0/G2.5;
  • Устанавливайте вибродатчики для мониторинга.

Точная центровка снижает вибрацию. Подшипники работают расчётный ресурс.

Что делать при аварии: алгоритм действий

При первых признаках отказа не ждите полной остановки линии. Ранняя диагностика снижает стоимость ремонта. Вот пошаговый алгоритм.

Пошаговые действия

  • Остановите оборудование и зафиксируйте симптомы;
  • Проверьте кабели, разъёмы и сигналы обратной связи;
  • Передайте мотор в лабораторию для бесплатной диагностики;
  • Согласуйте дефектную ведомость и смету до начала работ.

Инженеры Икс Пром Суппорт выявляют корневую причину отказа. Мы восстанавливаем узел на компонентном уровне с гарантией 12 месяцев.

Что делать при поломке: ремонт или замена?

Перед тем как принять решение, оцените:

  • Причину выхода из строя,
  • Возможность оперативного ремонта,
  • Наличие аналогичного устройства в резерве,
  • Срок поставки нового оборудования,
  • Наличие гарантии,
  • Стоимость и продолжительность простоя.

В большинстве случаев, особенно при поддержке от X Prom Support, компонентный ремонт промышленной электроники оказывается выгоднее и быстрее покупки нового устройства.

Ответы на частые вопросы

Как понять, что сервомотор неисправен?
Основные признаки: перегрев, посторонние звуки, нестабильная работа, снижение крутящего момента.

Можно ли полностью исключить поломки?
Да, при условии регулярного обслуживания, корректной настройки и эксплуатации в допустимых режимах.

Что входит в обслуживание серводвигателя?
Очистка, замена изношенных элементов, контроль параметров, проверка изоляции и состояния кабелей.

Как найти источник неисправности?
Проверьте соединения, оцените сигналы обратной связи, используйте диагностические приборы, термодатчики, вибродатчики.

Сколько служит сервопривод?
При грамотной эксплуатации срок службы составляет от 5 до 15 лет.

Услуги X Prom Support: профессиональный ремонт сервомоторов и электроники

Компания X Prom Support предлагает:

  • компонентный ремонт сервоприводов;
  • диагностику и восстановление электроники управления;
  • замену и настройку обмоток, подшипников, тормозов;
  • настройку параметров и калибровку;
  • восстановление после электростатического разряда, перегрева и вибраций.

Мы обслуживаем предприятия по всей России и готовы быстро восстановить вашу технику.

Обращайтесь к нам – команда X Prom Support поможет отремонтировать сервомотор быстро, качественно и с гарантией!
