Частотные преобразователи ABB: полное руководство по диагностике и ремонту

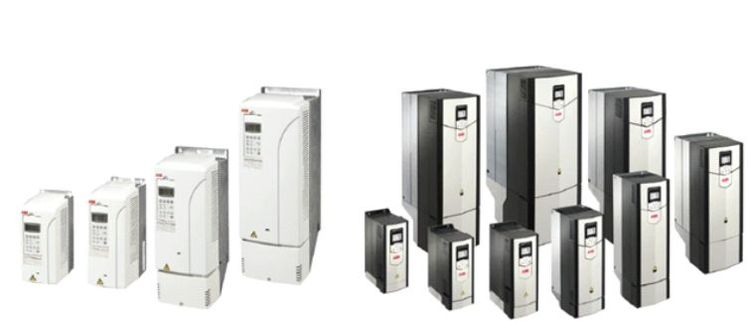

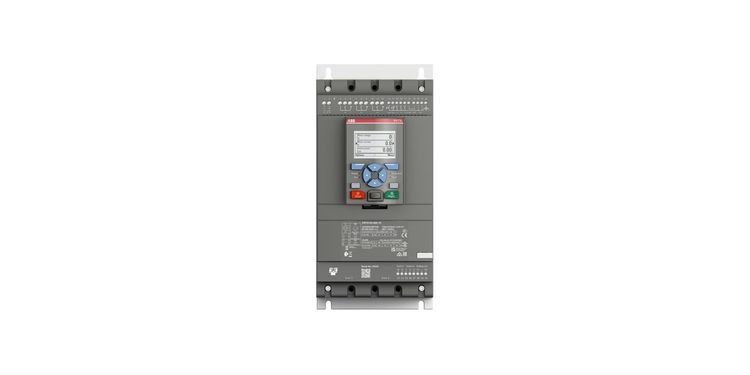

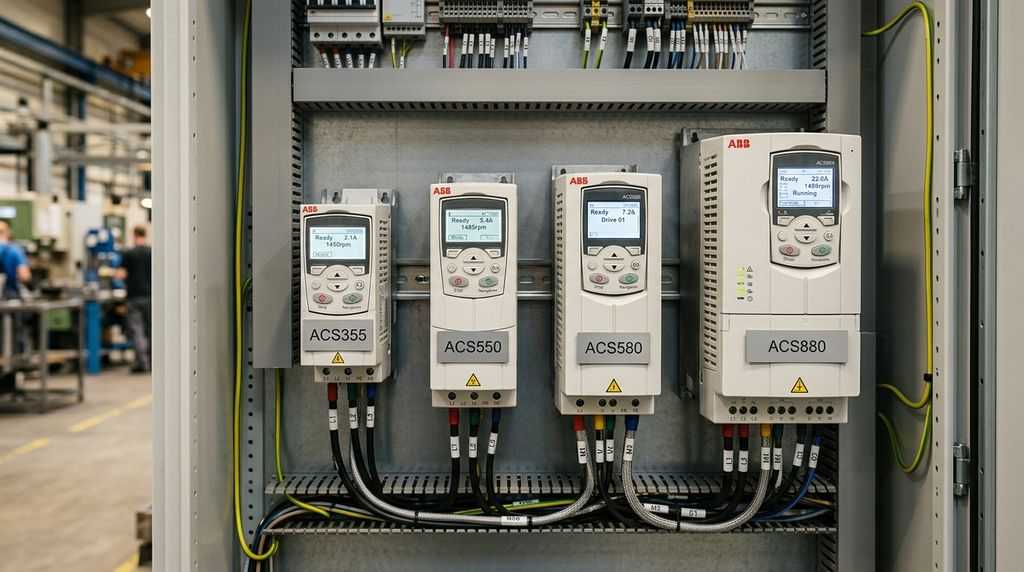

Описание и сферы применения преобразователей частоты ABB

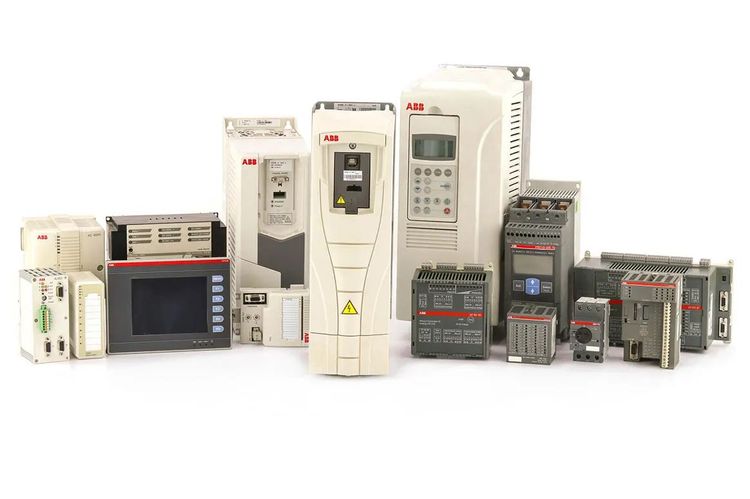

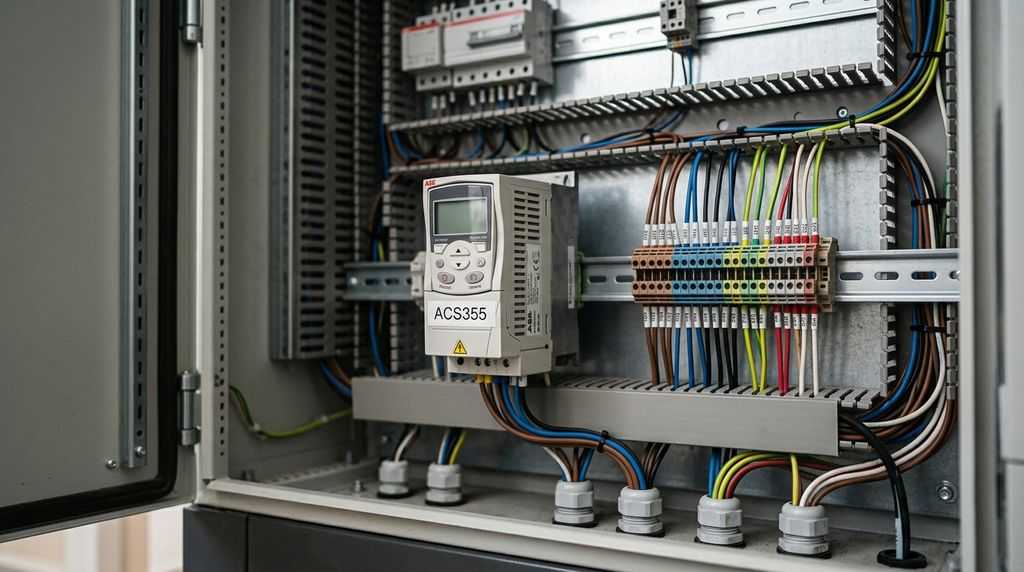

Современные промышленные предприятия активно используют частотно-регулируемые приводы ABB для автоматизации технологических процессов. Эти устройства, известные также как инверторы или ЧРП (частотно-регулируемые приводы), позволяют:

• Оптимизировать энергопотребление электродвигателей;
• Обеспечивать плавный пуск и остановку оборудования;
• Реализовывать сложные алгоритмы управления;
• Защищать двигатели от аварийных режимов.

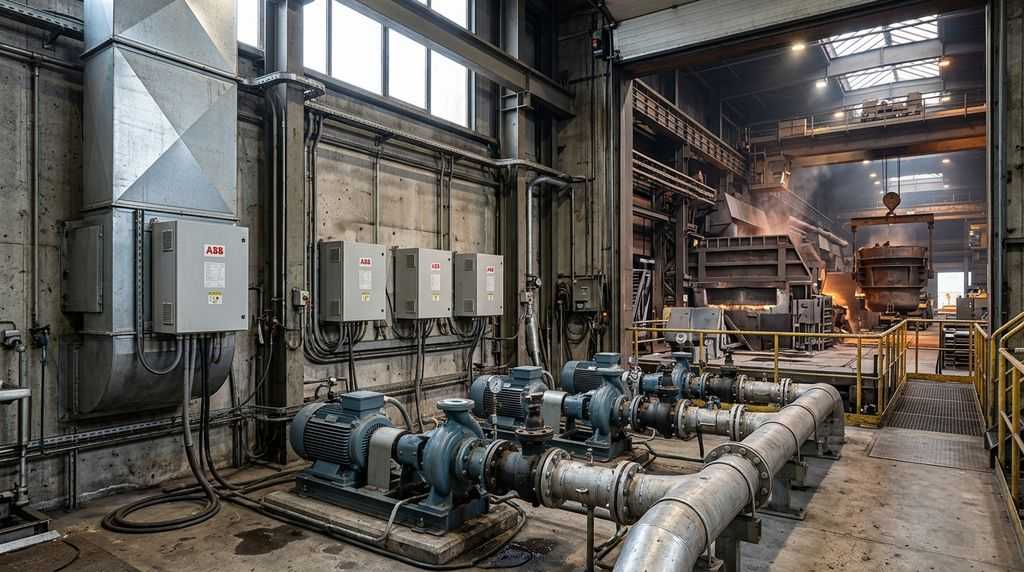

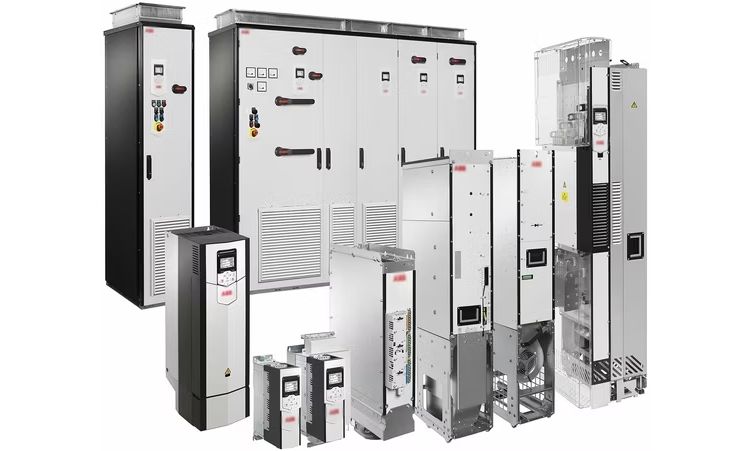

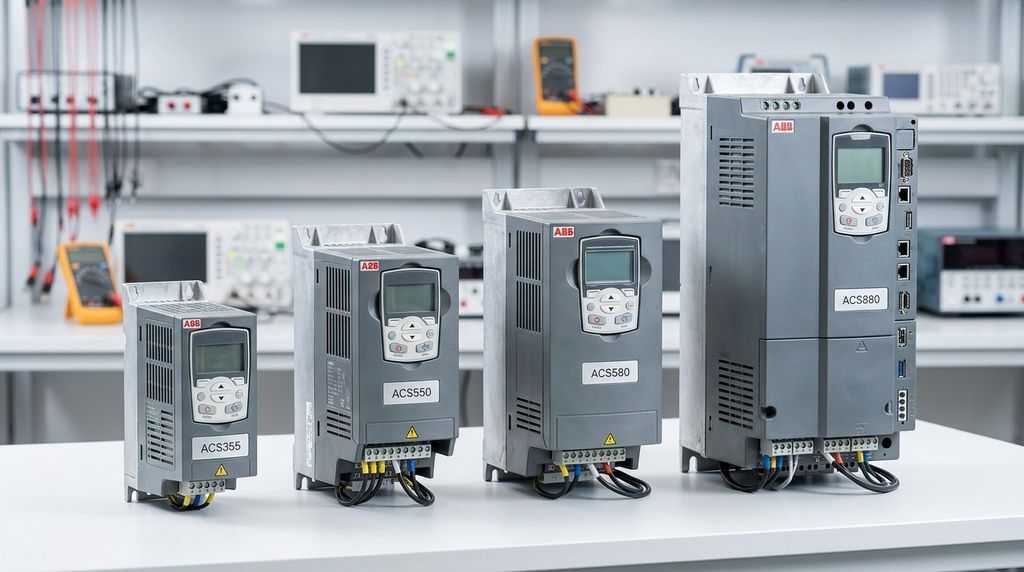

Особой популярностью пользуется серия ACS601, которая доказала свою надежность в различных отраслях промышленности — от водоснабжения до металлургии.

Типовые неисправности и их диагностика

Эксплуатация преобразователей частоты в жестких промышленных условиях может приводить к следующим характерным проблемам:

Перегрузка по току

Симптомы: частые отключения, перегрев клемм.

• Диагностика: мониторинг токовых параметров, проверка нагрузки.
• Профилактика: правильный подбор оборудования по мощности.

Проблемы с питанием

Фазовый дисбаланс

• Скачки напряжения.
• Просадки сети.

Решение: установка сетевых фильтров и стабилизаторов.

Термические проблемы

Перегрев силовых модулей

• Выход из строя системы охлаждения.

Рекомендации: регулярная очистка вентиляционных каналов.

Программные сбои

Ошибки конфигурации

• Сбои в работе ПЛК.

Повреждение параметрических настроек.

Расширенная таблица кодов ошибок ABB ACS601

Таблица кодов ошибок ABB ACS601 с подробным описанием

Код ошибки	Название ошибки	Основные причины	Методы устранения	Дополнительные рекомендации
2310	Перегрузка по току (Overcurrent)	Превышение номинальной нагрузки. Короткое замыкание в обмотках двигателя. Неправильные параметры двигателя в настройках.	Проверить механическую нагрузку на валу. Прозвонить обмотки двигателя на КЗ. Сверить параметры двигателя (P0304-P0311).	При повторных ошибках проверить исправность датчиков тока
3200	Перенапряжение (Overvoltage)	Скачки в сети > 10% от номинала. Регенеративное торможение без резистора. Неисправность тормозного модуля.	Установить стабилизатор напряжения. Подключить тормозной резистор. Проверить работу тормозного IGBT.	Для сетей с колебаниями использовать DC-дроссель
3300	Низкое напряжение (Undervoltage)	Просадка сети < -15%. Обрыв фазы на входе. Неисправность выпрямителя.	Проверить входящее напряжение. Осмотреть силовые контакты. Диагностировать диодный мост.	При частых просадках установить автотрансформатор
A030	Перегрев двигателя	Превышение рабочей температуры. Неисправность термодатчика. Заблокирован ротор.	Проверить вентиляцию двигателя. Прозвонить цепь датчика. Увеличить время разгона.	Для горячих цехов использовать двигатели с изоляцией F
A016	Перегрев инвертора	Загрязнение радиаторов. Отказ вентилятора охлаждения. Высокая температура среды.	Очистить систему охлаждения. Проверить работу кулера. Установить дополнительное охлаждение.	Интервалы чистки — каждые 2000 часов работы
2201	Обрыв фазы на выходе	Повреждение кабеля двигателя. Окисление клемм. Пробой IGBT-транзистора.	Прозвонить силовые цепи. Зачистить контакты. Проверить ключи инвертора.	Использовать кабели с двойной изоляцией
4000	Ошибка EEPROM	Сбой прошивки. Физическое повреждение памяти. Скачок напряжения.	Выполнить сброс к заводским настройкам. Перепрошить модуль управления. Заменить плату CPU.	Перед сбросом сохранить текущие параметры
3400	Внешняя авария	Срабатывание внешних защит. Обрыв цепи управления. Пробой дискретных входов.	Проверить цепи DI1-DI6. Тестировать датчики защиты. Диагностировать плату вводов.	Настроить фильтрацию ложных срабатываний
2000	Потеря связи	Обрыв коммуникационного кабеля. Неправильные настройки протокола. Неисправность интерфейсной платы.	Проверить целостность линии RS-485. Сверить параметры связи. Тестировать оптроны изоляции.	Использовать экранированные кабели
2318	Перенапряжение DC-шины	Несоответствие тормозного резистора. Неисправность цепи заряда. Пробой конденсаторов.	Проверить номинал тормозного резистора. Диагностировать цепь предзаряда. Заменить силовые конденсаторы.	Для мощных приводов использовать рекуперацию



Углубленная диагностика и ремонт

Для профессионального обслуживания преобразователей частоты требуется:

Специализированное оборудование

Осциллографы для анализа формы сигналов

• Мегаомметры для проверки изоляции;
• Тепловизоры для контроля температурных режимов.

Методики поиска неисправностей

Поэлементная проверка силовой части

• Диагностика цепей управления;
• Анализ работы датчиков.

Особенности ремонта

Замена силовых модулей IGBT

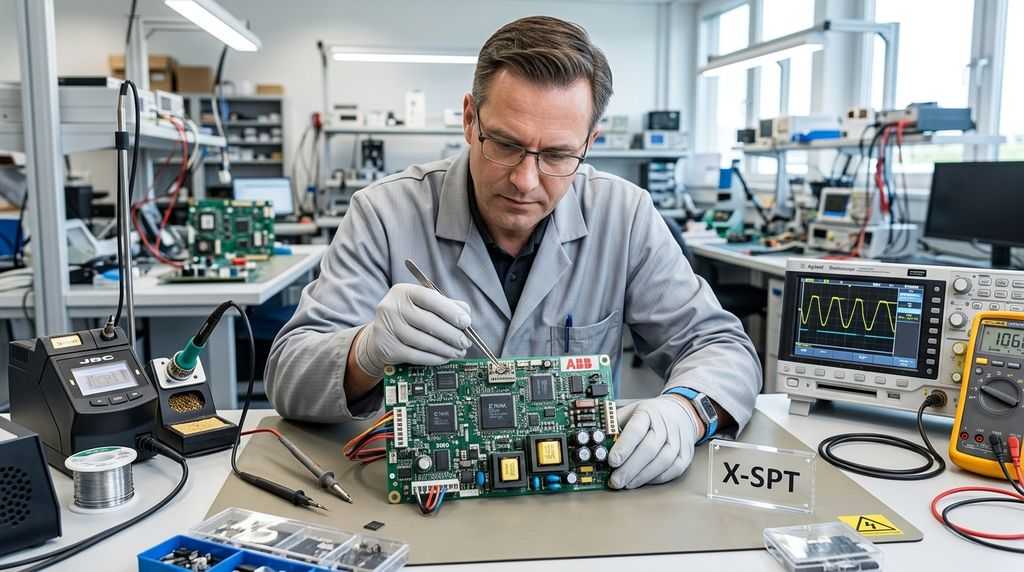

• Восстановление плат управления;
• Перепрошивка и настройка параметров.

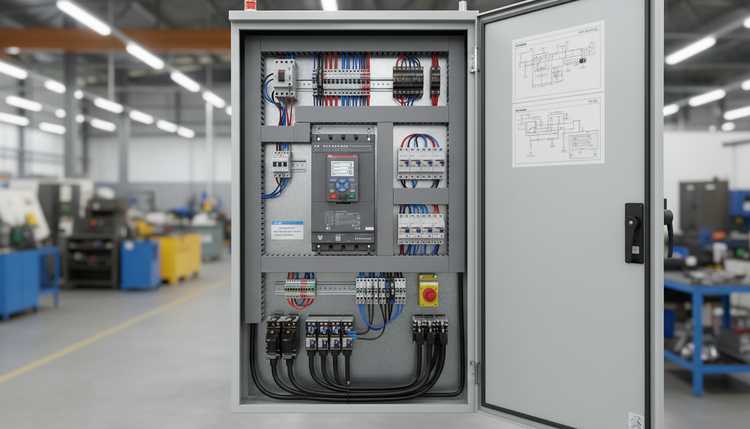

Комплексное техническое обслуживание

Регулярное ТО включает:

• Визуальный осмотр оборудования;
• Контроль электрических параметров;
• Проверку систем охлаждения;
• Тестирование защитных функций;
• Обновление программного обеспечения.

Профессиональный ремонт в сервисном центре

Наша компания предлагает полный спектр услуг по восстановлению преобразователей частоты ABB:

• Компьютерная диагностика;
• Замена электронных компонентов;
• Балансировка фазных выходов;
• Настройка рабочих параметров;
• Гарантия на все виды работ.

Для сложных случаев используем оригинальные запасные части и специализированное диагностическое оборудование.

Рекомендации по эксплуатации

Чтобы продлить срок службы оборудования:

1. Соблюдайте температурный режим;
2. Обеспечьте качественное питание;
3. Регулярно проводите профилактику;
4. Используйте рекомендованные ЗИП;
5. Обращайтесь к сертифицированным специалистам.
