Частотный преобразователь: принцип работы, виды и сферы применения

Что такое частотный преобразователь?

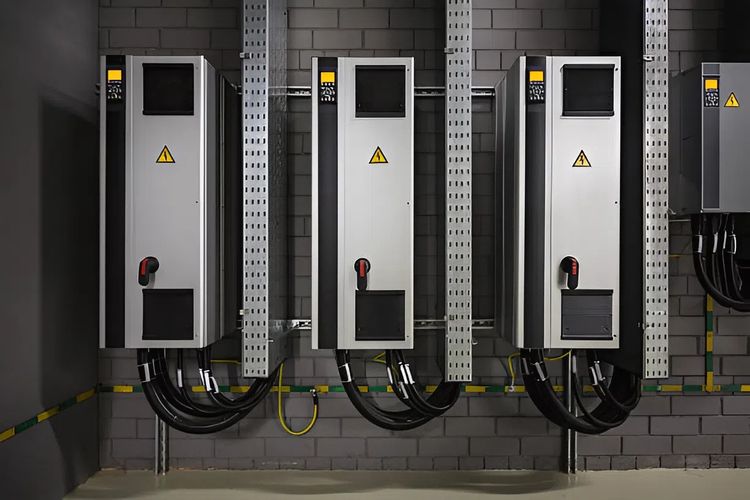

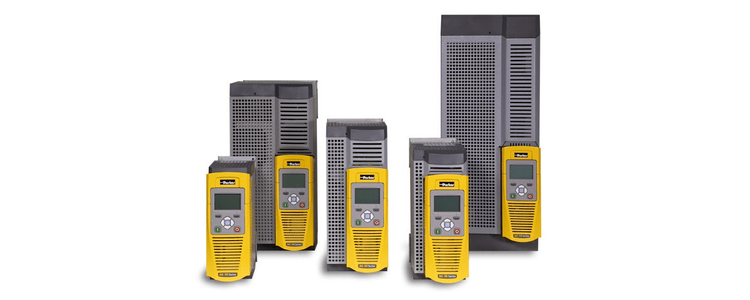

Частотный преобразователь (ЧП, ПЧ) — это электронное устройство, предназначенное для изменения частоты и напряжения переменного тока с целью регулировки скорости вращения электродвигателей. Основная задача ЧП — преобразование стандартной частоты сети (50 Гц) в диапазон от 1 до 800 Гц, что позволяет точно управлять работой синхронных и асинхронных двигателей.

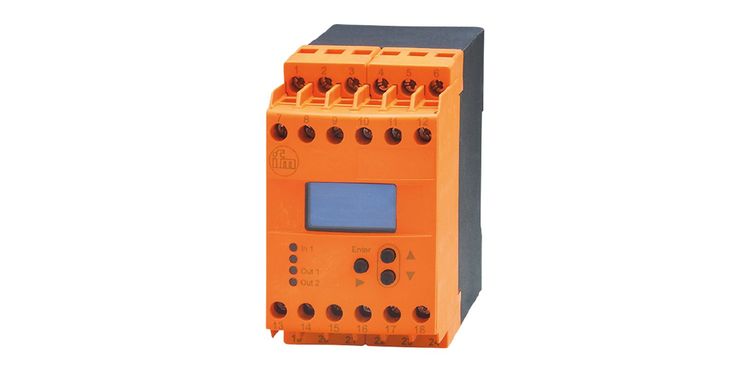

Устройство частотного преобразователя

Любой современный ЧП состоит из двух основных блоков:

• Силовая часть — включает полупроводниковые элементы (транзисторы, тиристоры), отвечающие за преобразование тока.
• Управляющая схема — определяет алгоритм работы, функциональность и тип регулировки.

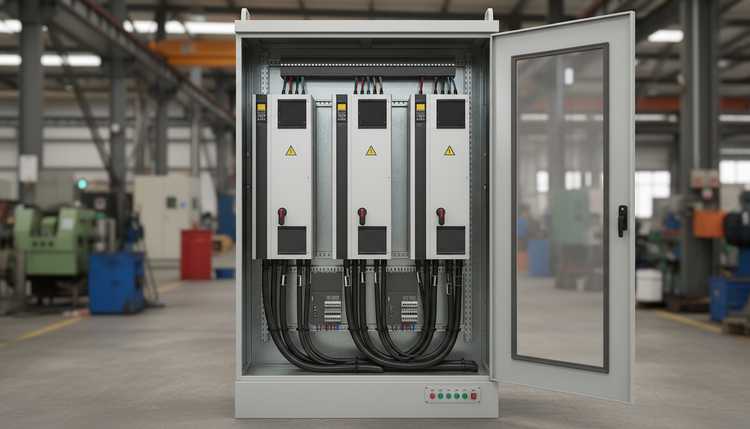

Сферы применения частотных преобразователей

ЧП широко используются в промышленности и бытовых системах, обеспечивая энергоэффективность и продление срока службы оборудования. Основные области применения:

• Крановые установки — предотвращают рывки при перемещении грузов, снижают нагрев двигателей.
• Транспортное оборудование (лифты, конвейеры) — обеспечивают плавный пуск и остановку, исключая механические удары.
• Станки с ЧПУ — позволяют точно регулировать скорость рабочих органов.
• Вентиляционные системы (котельные, дымососы) — оптимизируют производительность и КПД.

Использование ЧП позволяет сократить затраты на электроэнергию и обслуживание оборудования.

Механизм работы частотного преобразователя

Принцип действия ЧП основан на двойном преобразовании тока:

• Выпрямление — переменный ток сети преобразуется в постоянный.
• Фильтрация — сглаживание пульсаций с помощью конденсаторов и дросселей.
• Инвертирование — формирование переменного тока нужной частоты с использованием ШИМ-модуляции.

Преимущества технологии ШИМ:

• Минимальные потери энергии.
• Чистая синусоида на выходе.
• Высокий КПД (до 98%).

Дополнительно современные ЧП оснащаются микропроцессорами, которые:

• Контролируют параметры работы.
• Защищают от перегрузок и обрывов фазы.
• Интегрируются в системы автоматизации.

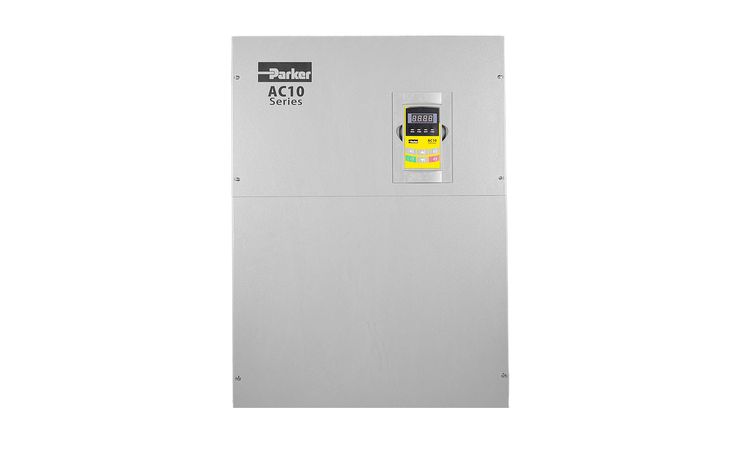

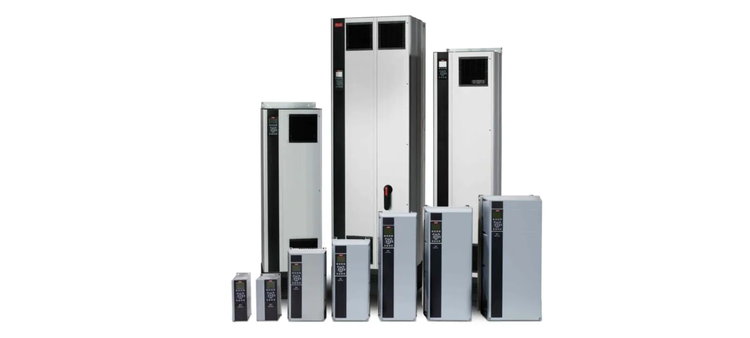

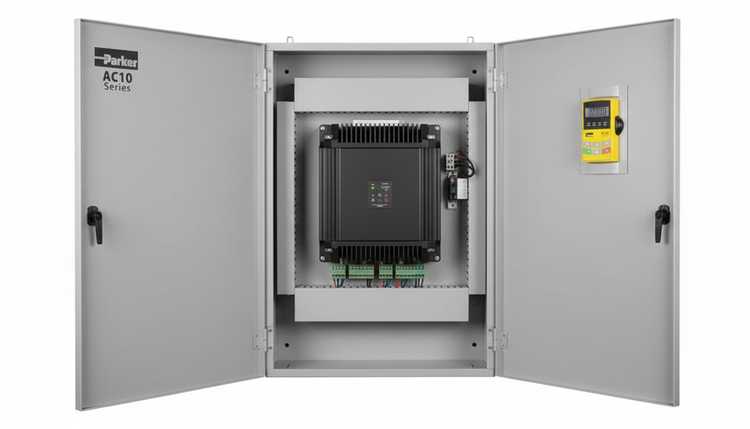

Виды частотных преобразователей

По типу подключения к сети

ЧП с прямым подключением

• Преобразуют частоту без промежуточных звеньев.
• Высокий КПД, но ограниченный диапазон регулировки.
• Подходят для мощных двигателей.

Недостатки:

• Искажение формы сигнала.
• Невозможность повышения частоты выше сетевой.

ЧП с промежуточным звеном

• Используют двойное преобразование (AC → DC → AC).
• Чистая синусоида на выходе.
• Широкий диапазон регулировки частоты.

Недостатки:

• Сниженный КПД из-за двойного преобразования.
• Большие габариты устройства.

По способу управления

Скалярные ЧП

• Подходят для насосов, вентиляторов.
• Просты и дешевы, но имеют низкую точность регулировки.

Векторные ЧП

• Обеспечивают высокую точность (до 1,5%).
• Поддерживают момент на валу при низких оборотах.
• Используются в станках ЧПУ и точных механизмах.

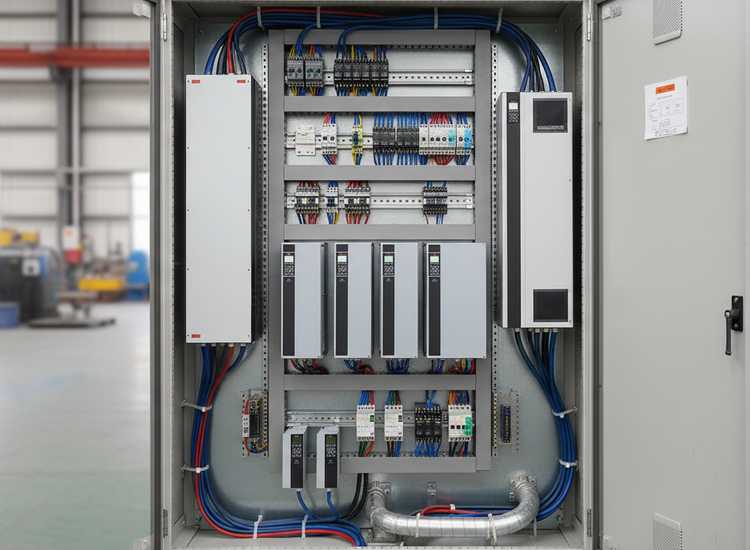

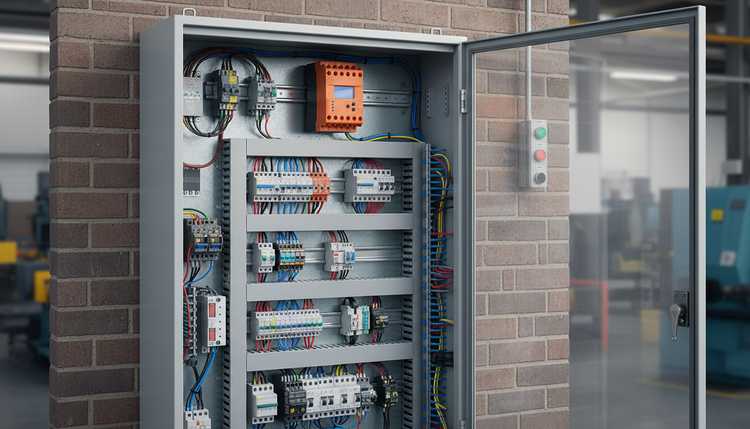

Схемы подключения ЧП

ЧП могут работать в:

• Однофазных сетях (220 В) — выход на три фазы.
• Трехфазных сетях (380 В) — подключение по схеме «звезда» или «треугольник».

Важно:

• Не допускать перегрузок.
• Обеспечивать запас мощности.

Режимы управления

• Ручной — регулировка через панель управления.
• Внешний — управление через дискретные входы.
• Автоматический — работа по заданному алгоритму.

Преимущества использования ЧП

• Экономия электроэнергии (до 50%).
• Защита двигателей от перегрузок.
• Плавный пуск и остановка.
• Интеграция в АСУ ТП.
