Что такое промышленный компьютер и как его ремонтируют

Современное производство невозможно представить без автоматизации. За управлением станками с ЧПУ, роботизированными линиями, системами водоснабжения и вентиляции стоят промышленные компьютеры (IPC – Industrial PC). Это особый класс вычислительной техники, которая работает там, где обычный офисный ПК не проработает и дня.

Когда промышленный ПК выходит из строя, автоматизированная система управления даёт сбой, а производство останавливается.

Не уверены, подлежит ли ваш IPC восстановлению? Пришлите фото шильдика и описание симптомов — инженер оценит вероятность ремонта за 15 минут.

В этой статье мы разберём:

• что такое промышленный компьютер и чем он отличается от обычного;
• какие бывают виды промышленных ПК;
• самые частые неисправности, из-за которых не включается промышленный компьютер или пропадает изображение;
• как происходит профессиональная диагностика промышленной электроники и ремонт на компонентном уровне.

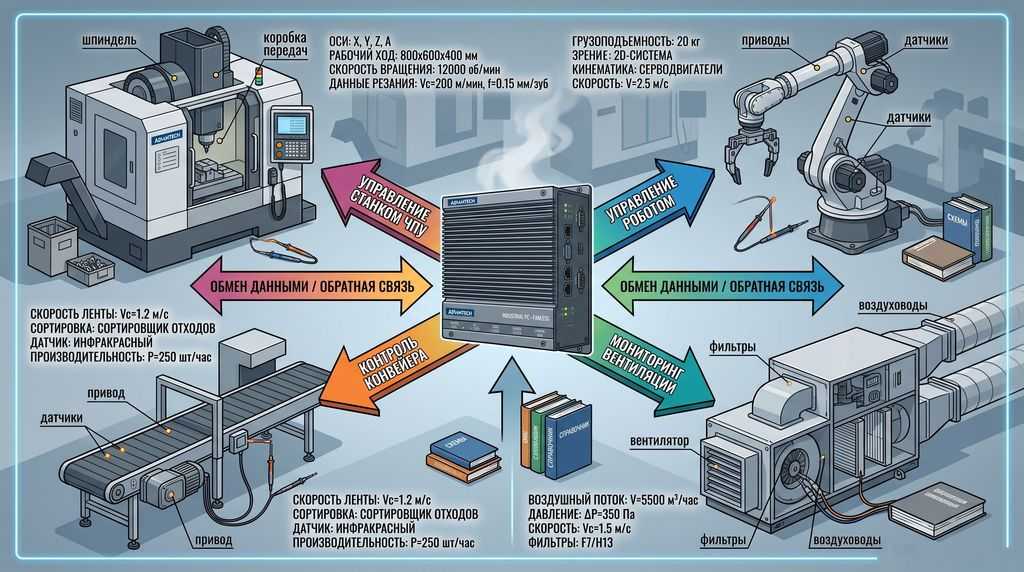

Что такое промышленный компьютер (IPC)?

Промышленный компьютер – это вычислительная система, спроектированная для управления технологическими процессами в режиме реального времени. В отличие от офисной техники, она рассчитана на непрерывную работу 24 / 7, защищена от вибраций, пыли и агрессивных сред и живёт на одной аппаратной базе 10 – 15 лет.

Такой класс техники стоит за станками с ЧПУ, роботизированными линиями, системами водоснабжения и вентиляции. Его отказ означает не «перезагрузить и продолжить», а остановку цеха.

Ключевые признаки промышленного ПК:

• Функционирует в непрерывном режиме 24 / 7 / 365 в реальном времени.
• Курирует критически важные процессы – его отказ означает моментальный простой цеха.
• Конструктивно защищён от жёстких внешних факторов: сильных вибраций, мелкодисперсной пыли, агрессивных сред, электромагнитных помех.
• Оснащён специализированными интерфейсами для жёсткой интеграции с заводским оборудованием.

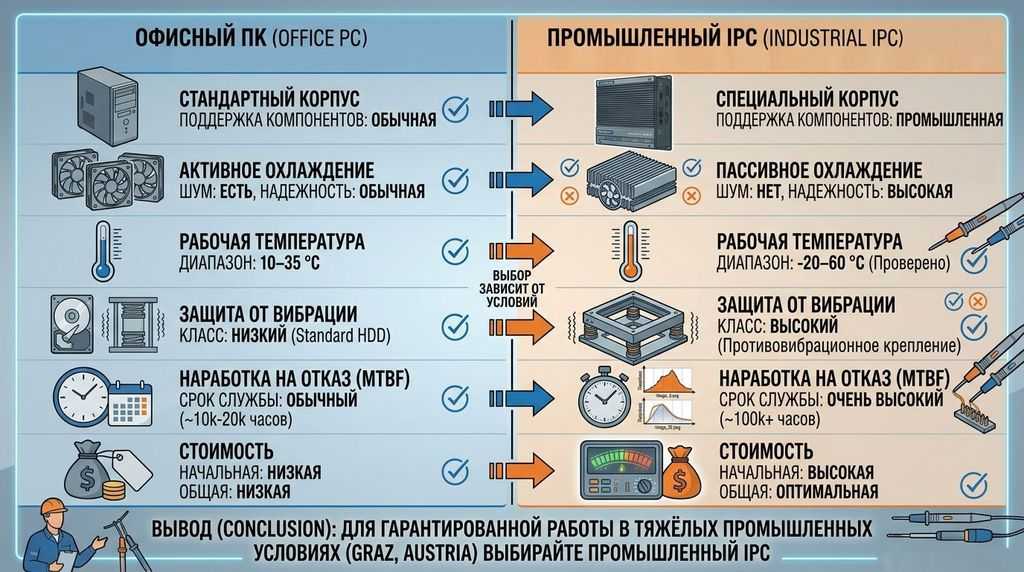

Чем промышленный компьютер отличается от офисного ПК?

Разница не в «металлическом корпусе», а в восьми параметрах – от температурного диапазона до подхода к сервису. Ниже – сравнение.

Критерий	Офисный ПК	Промышленный компьютер (IPC)
Корпус	Тонкий металл или пластик	Усиленный, вибростойкий, часто с классом защиты IP65 – IP68
Охлаждение	Активное (вентиляторы собирают пыль)	Часто пассивное (безвентиляторное) – теплоотвод через радиатор-корпус
Температурный режим	Стандартный: от +10 до +35 °C	Экстремальный: от -40 °C до +85 °C
Стойкость к вибрации	Отсутствует	Антивибрационные демпферы, жёсткая фиксация плат
Жизненный цикл	Средний (компоненты устаревают за 3 – 5 лет)	Высокий (эксплуатация 10 – 15 лет на одной аппаратной базе)
Режим работы	Циклический (8 – 12 часов в день)	Постоянный, круглосуточный, без остановок
Ценообразование	Доступный потребительский сегмент	Высокая стоимость из-за отказоустойчивой элементной базы
Специфика сервиса	Быстрая модульная замена узлов	Глубокий компонентный ремонт с сохранением оригинальной топологии

Главное отличие – не в отдельной характеристике, а в том, что все они работают одновременно. Промышленная платформа выдерживает вибрацию и перепад температур и масляный туман – тогда как офисная не рассчитана ни на одно из этих условий.

Какие форм-факторы и ограничения применимости у промышленных платформ?

Промышленные платформы выпускаются в форм-факторах PICMG 1.3, 3.5″ SBC, Mini-ITX, PC/104 и COM Express. Ни один из них не совместим с корпусом офисного ПК.

Замена IPC стандартным системным блоком из магазина электроники невозможна не из-за «качества», а из-за конкретных аппаратных ограничений:

• отсутствие драйверов под станочное ПО (Windows XP Embedded, DOS, QNX);
• отсутствие изолированных портов RS-232/422/485, CAN, PROFIBUS, EtherCAT;
• отсутствие аппаратного watchdog-таймера, который перезагружает систему при зависании;
• диапазон рабочих температур: −40…+85 °C у IPC против +10…+35 °C у офисного ПК;
• вибростойкость: антивибрационные демпферы и жёсткая фиксация плат против свободной компоновки;
• защита от пыли и масляного тумана: класс IP65 по фронту панели.

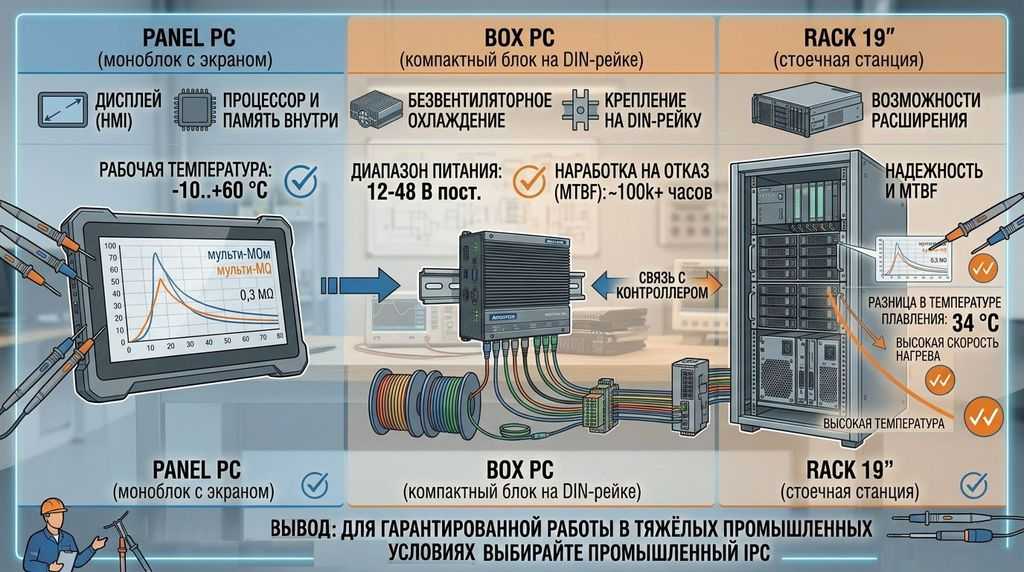

Какие бывают виды промышленных компьютеров?

Форм-фактор определяется задачей: нужна ли оператору сенсорная станция, компактный блок в шкаф автоматики или мощная стойка для обработки данных.

• Панельный компьютер (Panel PC) – моноблок с защищённым сенсорным экраном. Используется как операторская станция (HMI) для визуализации процессов и ввода команд.
• Встраиваемый компьютер (Box PC) – безвентиляторный блок для монтажа на DIN-рейку или вглубь шкафа автоматики. Управляет конвейерами и узлами связи.
• Промышленные стойки (Rack 19″) – полноразмерные станции для тяжёлой промышленности, металлургии и нефтегазового сектора.

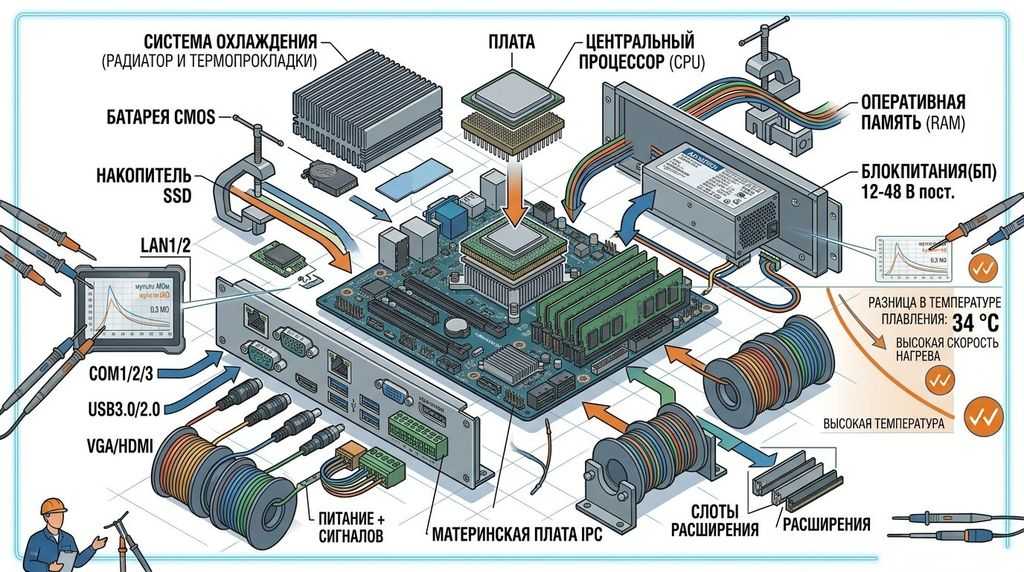

Из чего состоит промышленный компьютер?

Архитектурно IPC похож на обычный ПК, но каждый узел спроектирован под индустриальные условия.

• Материнская плата – текстолит повышенной плотности, утолщённые дорожки, твердотельные конденсаторы, срок поддержки чипсета до 15 лет.
• Процессор – низкий TDP, чтобы обойтись пассивным охлаждением.
• Оперативная память – модули с поддержкой ECC для исправления однобитовых ошибок.
• Накопители – индустриальные SSD с высоким TBW и расширенным температурным диапазоном, устойчивые к вибрации.
• Блок питания – фильтры сетевых помех, защита от просадок и высоковольтных импульсов.
• Интерфейсы – изолированные COM (RS-232/422/485), дискретные каналы DI/DO, полевые шины PROFIBUS, CAN, EtherCAT.

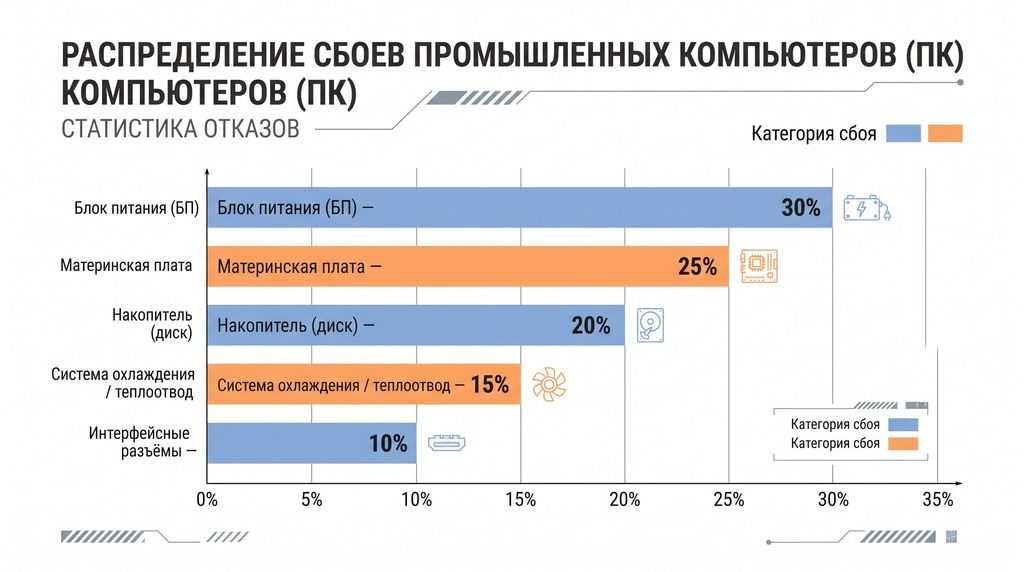

Самые частые неисправности промышленных компьютеров

Пять узлов дают 100% обращений в сервисные центры: блок питания, материнская плата, дисковая подсистема, система теплоотвода и интерфейс ввода.

• Выход из строя блока питания (~30% обращений): первым принимает на себя удары нестабильной заводской электросети. Симптомы: ПК не включается, отсутствует индикация, устройство циклически перезагружается.
• Повреждение материнской платы (~25% случаев): температурная деградация пайки, старение электролитов, пробой внутренних портов. Симптомы: нестабильная работа, зависания, BSOD, перезагрузки без видимых причин.
• Отказ дисковой подсистемы (~20% случаев): исчерпание ресурса памяти при постоянном ведении логов. Симптомы: сбои при загрузке ОС, потеря конфигурационных файлов, ошибки чтения и записи.
• Нарушение теплоотвода (~15% случаев): забивание радиаторов масляным туманом или токопроводящей пылью. Симптомы: троттлинг, защитные отключения по перегреву.
• Отказ интерфейса ввода или матрицы (~10% приборов): механический износ тачскринов панельных ПК. Симптомы: нет изображения, сенсор не реагирует на нажатия, трещины на защитном стекле.

Быстрая навигация по симптомам

Если симптом уже проявился – вот что проверять в первую очередь:

• IPC не включается или циклически перезапускается → входные фильтры питания, ключи DC-DC преобразователей, батарея CMOS.
• Зависание при загрузке ОС или ошибки чтения диска → ресурс Flash-памяти (SMART/TBW), посекторное сканирование, деградация чипсета или памяти.
• Потеря связи с контроллерами по интерфейсным шинам → микросхемы приёмопередатчиков (RS-485, CAN) и цепи опторазвязки.

Почему умирают конкретные узлы IPC: физика отказов

Статистика обращений – это следствие. Чтобы понять, почему техника выходит из строя, нужно смотреть на физику деградации конкретных узлов. Ниже – три механизма, которые невозможно устранить заменой офисных комплектующих.

Деградация вторичных DC-DC преобразователей (VRM)

VRM-модули питают процессор и память, работая при температуре 90 – 110 °C и постоянных токовых пульсациях. Со временем электролитические конденсаторы теряют ёмкость, MOSFET-ключи деградируют, ШИМ-контроллер уходит в разнос. Симптом: система стартует, но зависает под нагрузкой через 10 – 20 минут. Риск: попытка заменить «сгоревший» блок питания не решает проблему – дефект на материнской плате.

Отвал BGA-чипсета из-за вибраций станка

Вибрация от работы станка (до 5 – 10 g на некоторых производствах) вызывает микротрещины в шариковых выводах BGA-чипсета. Плата перестаёт определять периферию, зависает на этапе POST или теряет связь с платами расширения. Решение: реболлинг чипа на инфракрасной паяльной станции, а не замена материнской платы.

Выработка ресурса ячеек промышленных накопителей

Накопители CFast, DOM и mSATA индустриального класса пишут логи SCADA непрерывно. Ресурс TBW исчерпывается за 2 – 4 года, после чего контроллер переводит накопитель в режим read-only. Симптом: ОС грузится, но не может записать конфигурационный файл, а при следующей перезагрузке теряет настройки. Решение: посекторное клонирование образа и перенос на новый носитель.

Понимание физики отказа критично: без него заказчик пытается заменить обычные офисные комплектующие, что приводит к повторному отказу через короткий промежуток времени.

Если симптом совпал с одним из описанных – не запускайте устройство повторно. Это может добить накопитель или VRM. Лучше сразу передать его на диагностику.

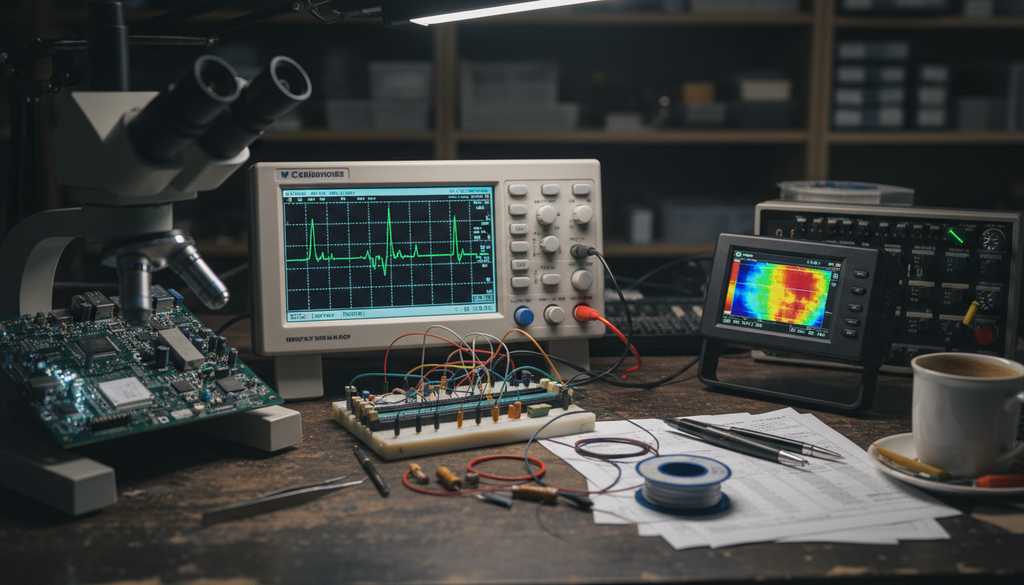

Как диагностируют неисправности промышленных компьютеров?

Диагностика IPC строится по строгому регламенту, где ошибка дефектовки может уничтожить редкую прошивку или ПЛИС (FPGA). В инженерном центре «Икс Пром Суппорт» она проходит в четыре этапа:

• Входной визуальный аудит: оценка состояния корпуса, проверка интерфейсных разъёмов, опрос представителя заказчика о характере проявления неисправности.
• Инструментальное тестирование: проверка внутренних линий питания, тестирование осциллографом шин данных, проверка сигналов синхронизации, диагностика полупроводников с помощью характериографов.
• Локализация дефекта: выявление конкретного вышедшего из строя элемента платы – ШИМ-контроллера, моста, транзисторного ключа, мультиконтроллера.
• Формирование сметы: клиент получает прозрачный расчёт стоимости работ до начала пайки.

Какие измеримые критерии применяются при диагностике цепей питания?

Инструментальное тестирование – это не «проверка осциллографом», а сравнение с конкретными нормами. Ниже – допустимые параметры пульсаций питающих напряжений под стресс-тестом (нагрузка 80 – 100%):

Линия питания	Допустимый размах пульсаций (p-p)	Допустимое отклонение от номинала
+12 V	≤ 120 мВ	±5%
+5 V	≤ 50 мВ	±5%
+3.3 V	≤ 50 мВ	±5%
Vcore	≤ 30 мВ	±5%

Превышение размаха пульсаций – признак деградации выходных конденсаторов или ШИМ-контроллера. Пропуск высокочастотных пульсаций на линиях питания приводит к зависаниям системы под нагрузкой, которые невозможно воспроизвести на холостом ходу.

Дополнительно снимается тепловизионная карта нагрева ключей питания: локальный перегрев одного MOSFET при равномерной нагрузке указывает на его деградацию. Это позволяет локализовать дефект до пайки, а не методом перебора.

Как ремонтируют промышленные компьютеры: компонентный подход

Когда официальный производитель или крупный ИТ-дилер заявляет, что устройство «не подлежит восстановлению» из-за прекращения поставок плат, в силу вступает профессиональный компонентный сервис.

Параметр	Модульный ремонт (дилеры)	Компонентный ремонт (X-SPT)
Суть метода	Полная замена материнской платы или всего блока	Выпаивание и замена конкретного сгоревшего чипа или контроллера
Финансовые затраты	Максимальные (до 80 – 100% от цены нового ПК)	Минимальные (в 2 – 3 раза дешевле покупки модуля)
Сроки поставки	От нескольких недель до месяцев (санкции, логистика)	От 3 до 7 рабочих дней (детали есть на складе)
Сохранение данных	Высокий риск потери лицензий ПО и настроек	Прошивки и данные сохраняются на 100%

При выполнении работ инженеры используют прецизионные инфракрасные паяльные станции для безопасного BGA-монтажа крупных чипов, микроскопы для восстановления повреждённых многослойных дорожек текстолита и программаторы для работы со скрытыми областями памяти EEPROM и Flash.

Правило №1: клонирование до пайки

До начала любых паяльных или восстановительных работ накопитель клонируется «байт в байт». Это обязательный шаг, а не рекомендация: он страхует от безвозвратной потери прошивки, лицензий и настроек, если в процессе ремонта что-то пойдёт не так.

Порядок действий:

• Создание RAW-образа накопителя (Acronis, dd, PC-3000).
• Проверка целостности образа.
• Только после этого – пайка и любые манипуляции с платой.

Скрытый слой: устаревшие ОС и аппаратные ключи защиты

Самая частая причина, по которой заказчик не может просто заменить материнскую плату IPC на современный аналог – привязка станочного ПО к конкретной аппаратной платформе. Большинство промышленных систем работают под Windows NT/2000/XP Embedded, DOS, QNX или специализированным Linux. Драйверов под ISA- и PCI-платы расширения для современных чипсетов не существует.

Дополнительный барьер – аппаратные ключи защиты (HASP, Wibu-Systems, Sentinel). Они привязаны к ID материнской платы. При замене платы лицензия отваливается, и станок не запускается, даже если железо полностью исправно.

Инженерный протокол при устаревшей ОС:

• До любых паяльных работ – посекторное создание RAW-образа накопителя.
• Перенос лицензионных ключей и дампов EEPROM/Flash на исправный носитель.
• Компонентный ремонт оригинальной платы без миграции платформы – сохраняет топологию, драйверы и привязку ключей.
• При невозможности ремонта – эмуляция ключа или перенос на совместимое промышленное шасси с сохранением интерфейсной обвязки.

Именно поэтому замена материнской платы на «такую же, но новую» часто блокирует запуск станочного ПО, тогда как компонентный ремонт сохраняет работоспособность системы на 100%.

Какие бренды промышленных компьютеров мы ремонтируем?

Мы обладаем колоссальным опытом восстановления техники ключевых игроков автоматизации. Нам можно доверить:

• Siemens: включая популярные серии SIMATIC Box PC, Panel PC, а также специализированные вычислительные блоки систем ЧПУ SINUMERIK PCU 50 и 840D.
• Beckhoff: ремонт промышленных ПК Beckhoff серий CX, C69xx, встраиваемых панелей CP.
• Advantech: ремонт Advantech (серии UNO, ARK, PPC).
• Другие бренды: Omron, B&R, Phoenix Contact, Kontron, а также отечественные промышленные вычислительные платформы, задействованные в критических узлах АСУ ТП.

Пошаговый алгоритм: что делать при отказе промышленного ПК?

• Зафиксируйте аварийный код: сфотографируйте экран с ошибкой или запишите комбинацию светодиодов (LED) на лицевой панели.
• Обесточьте систему: прекратите подачу питания, не допуская циклической перезагрузки, которая может повредить файловую систему.
• Исключите внешние факторы: убедитесь в стабильности входного напряжения шкафа, проверьте целостность внешних кабелей связи.
• Сделайте фото шильдика: сфотографируйте наклейку с точной кодировкой модели и серийного номера прибора.
• Свяжитесь с экспертами: отправьте описание симптомов и фото маркировки инженерам для первичной консультации.
• Организуйте доставку: передайте IPC в ремонтный центр лично в Москве или отправьте логистической службой.
• Утвердите смету: дождитесь окончания бесплатной диагностики и согласуйте финальный план работ.

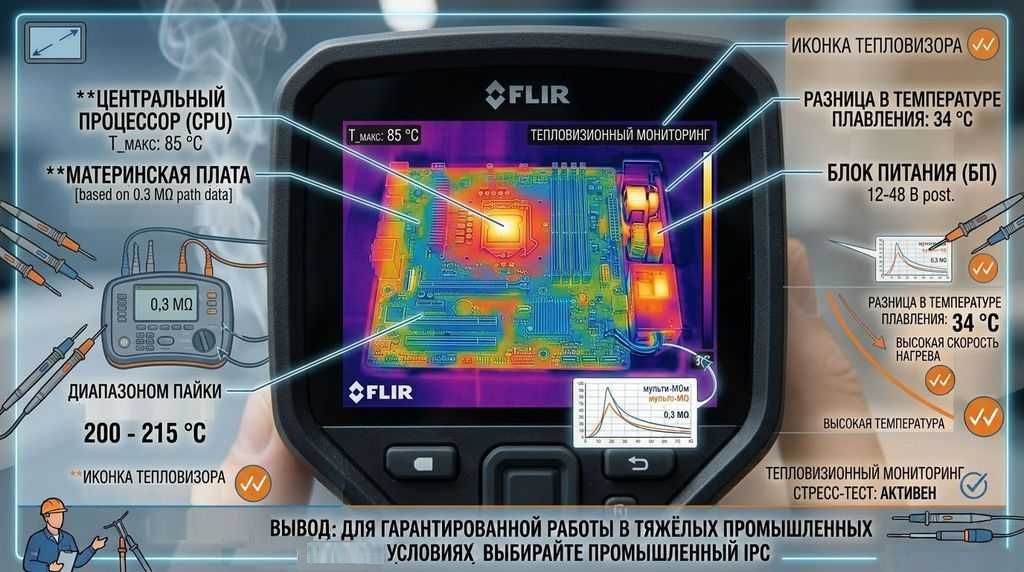

Регламент выходного контроля после ремонта

Компьютер, который стартует на стенде, не обязательно проработает в реальном шкафу управления. Поэтому после завершения пайки выполняется обязательный регламент выходного контроля:

• Стресс-тесты CPU и RAM (Prime95, MemTest86) – 4 – 8 часов в закрытом корпусе или термокамере при +70 °C. Цель – выявить деградацию VRM и памяти, которая проявляется только при прогреве.
• Проверка аппаратного watchdog-таймера. Принудительное зависание системы – перезагрузка должна произойти за 1 – 2 секунды. Если таймер не срабатывает, система не готова к работе в необслуживаемом шкафу.
• Проверка портов связи через loopback-заглушки: RS-232/422/485, CAN, Ethernet. Все линии TX/RX должны замкнуться без ошибок и потерь пакетов.
• Контрольный снимок тепловизором. Отсутствие локальных перегревов на ключах питания и чипсете после прогрева.
• Финальный прогон станочного ПО (если применимо) – 24 часа в режиме реального цикла с записью логов.

Только после прохождения всех пяти этапов устройство считается восстановленным. Это снимает риск ситуации «стартует на стенде – виснет в шкафу при прогреве до рабочей температуры».

Именно по этому регламенту мы проверяем каждый восстановленный IPC перед возвратом.

Когда ремонт оправдан, а когда – нет?

Компонентный ремонт экономически целесообразен, если:

• плата редкая или снята с производства;
• станочное ПО привязано к железу – устаревшая ОС, аппаратные ключи;
• стоимость нового IPC превышает ремонт в 3 и более раз.

Замена узла на совместимое промышленное шасси выгоднее, если:

• плата серийная и доступна на рынке;
• топология стандартная, без уникальной интерфейсной обвязки;
• стоимость ремонта превышает 60% цены нового устройства.

Такой фильтр позволяет не тратить бюджет на восстановление узла, который экономически нецелесообразен, и одновременно не списывать в утиль редкое оборудование, которое можно вернуть в строй.

Часто задаваемые вопросы (FAQ)

Насколько критично поставить обычный компьютер вместо промышленного в цех?
Офисный ПК выйдет из строя через несколько недель из-за мелкодисперсной пыли, которая забьёт вентиляторы и вызовет короткое замыкание на плате. Кроме того, бытовая материнская плата не перенесёт постоянных вибраций от работы станков.

Почему компонентный ремонт IPC стоит дороже, чем ремонт домашнего ноутбука?
Во-первых, ремонт материнских плат промышленных компьютеров требует применения промышленной элементной базы с повышенной надёжностью. Во-вторых, инженер несёт колоссальную ответственность за работоспособность сложной архитектуры, управляющей миллионным станком или конвейером.

Что делать, если на панельном ПК пропала реакция на нажатия экрана?
Если само изображение выводится корректно, из строя вышла сенсорная подложка (тачскрин) или контроллер обработки касаний. Данный узел подлежит замене в условиях стационарной лаборатории.

Вы можете восстановить BIOS или прошивку промышленного ПК, если он «окирпичен»?
Да, инженеры считывают повреждённый дамп памяти напрямую через программаторы, очищают регистры, восстанавливают повреждённую структуру кода и заново прошивают микросхему памяти.

Какие гарантийные обязательства вы предоставляете?
На все выполненные операции, восстановленные цепи питания и смонтированные радиокомпоненты предоставляется официальная гарантия на срок от 3 до 12 месяцев. Подробные обязательства зафиксированы в документе условия ремонта.

Остались вопросы по конкретному случаю? Задайте их инженеру напрямую – ответим в течение часа.

Как отправить неисправный блок в Москву из региона РФ?
Устройство необходимо очистить от внешних масляных загрязнений, упаковать в антистатический пакет, тщательно обернуть демпфирующей пузырьковой плёнкой и поместить в жёсткую транспортную тару. Отправку можно осуществить компаниями СДЭК, «Деловые Линии» или ПЭК.

Почему выбирают компонентный ремонт в «Икс Пром Суппорт»

• Абсолютно бесплатная диагностика: вы оплачиваете только успешно выполненный ремонт по фиксированной цене.
• Экономия до 70% бюджета: локальное устранение дефектов платы исключает необходимость переплачивать за покупку нового импортного оборудования.
• Ремонт без схем и документации: обладаем глубоким пониманием схемотехники и методик реверс-инжиниринга.
• Сжатые сроки: восстановление занимает от 3 до 7 рабочих дней благодаря постоянному запасу ходовых чипов на складе.
• Локальная поддержка: для промышленных предприятий Москвы и Московской области возможен выезд инженера на объект для оперативного осмотра оборудования.

Оставьте заявку на экспресс-диагностику

Не спешите списывать неисправный IPC в утиль и запрашивать миллионные бюджеты на модернизацию всей АСУ ТП. Пришлите нам чёткий снимок шильдика устройства и кратко опишите, как проявляется дефект – наши инженеры проведут предварительный анализ и оценят возможность оперативного восстановления прибора.

Инженерный центр «Икс Пром Суппорт» (X-SPT): профессиональное восстановление, пайка и наладка сложной промышленной электроники любого уровня сложности. Работаем по всей территории России. Гарантия до 12 месяцев.
