Что такое устройство плавного пуска (УПП) и зачем оно нужно?

При пуске мощного электродвигателя освещение в цехе моргает, раздаётся громкий щелчок, а приводимый механизм дёргается рывком. Многие инженеры-практики знают эту картину.

Такой режим старта называют прямым включением. Резкий бросок тока разрушает обмотки двигателя и нагружает всю механическую цепь – редукторы, муфты, подшипники, валы.

Устройство плавного пуска (софтстартер) – это полупроводниковый прибор, который решает проблему. Он плавно повышает напряжение на старте, снижая пусковые токи и исключая гидроудары в трубопроводах и механизмах. Ресурс оборудования возрастает в 3 – 5 раз.

Икс Пром Суппорт занимается ремонтом устройств плавного запуска всех распространённых брендов: Siemens, ABB, Schneider Electric, Danfoss и прочих. Подробнее о ремонте УПП читайте на странице услуги. Наша техническая база находится в столице. Заказы выполняем для компаний из любого уголка Российской Федерации.

Принцип действия устройства мягкого пуска

Главное отличие от частотного преобразователя: софтстартер не изменяет частоту питающего напряжения. Он отвечает только за плавное нарастание напряжения на статорных обмотках в интервале разгона.

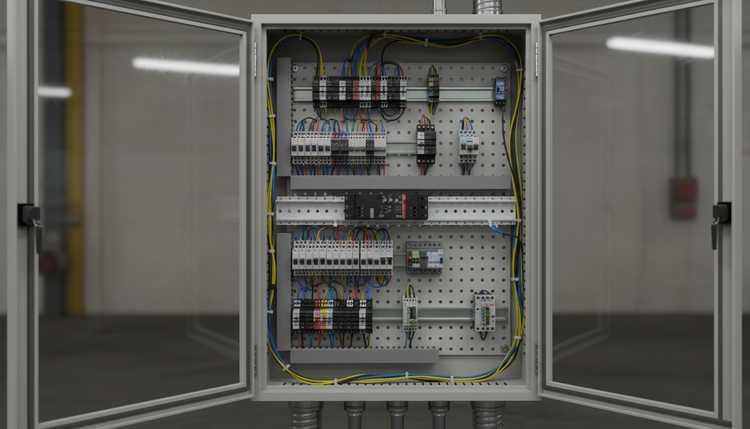

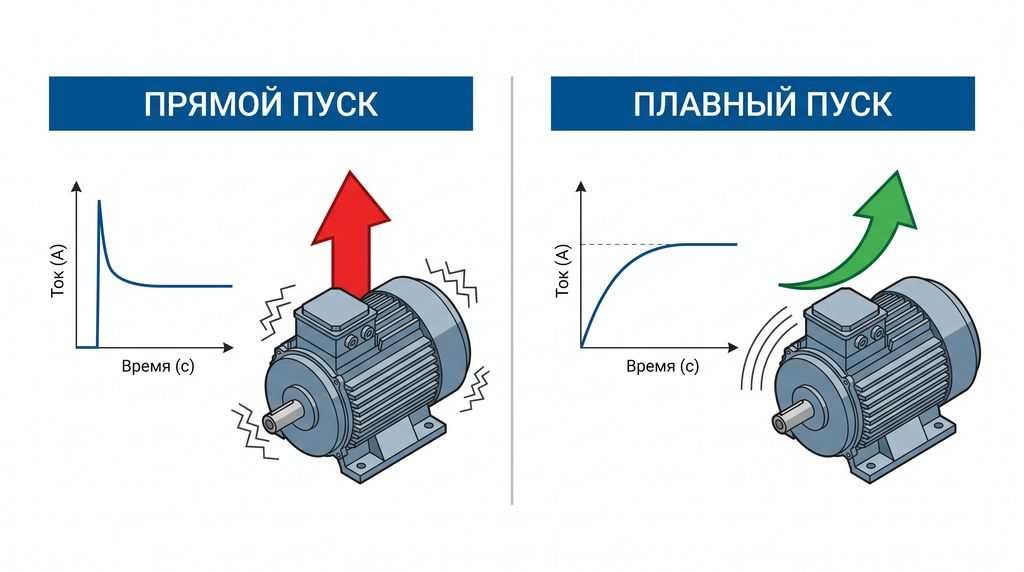

Сравнение двух режимов старта:

Параметр	Прямой пуск	Софтстартер
Подача напряжения	Мгновенно, ударом	Плавно, за 2 – 10 секунд
Пусковой ток	600 – 700% от номинала	150 – 300% от номинала
Нагрузка на механику	Резкий рывок	Постепенное ускорение
Износ подшипников и редукторов	Высокий	Низкий

Техническая суть: Внутри УПП установлены мощные тиристоры (или симисторы). Они отсекают часть синусоиды на старте. По мере разгона угол открытия увеличивается, и на двигатель поступает полное напряжение. Всё происходит автоматически, без участия оператора.

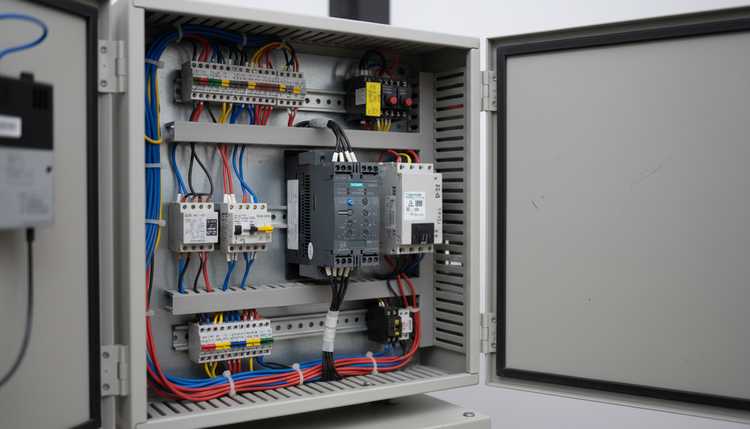

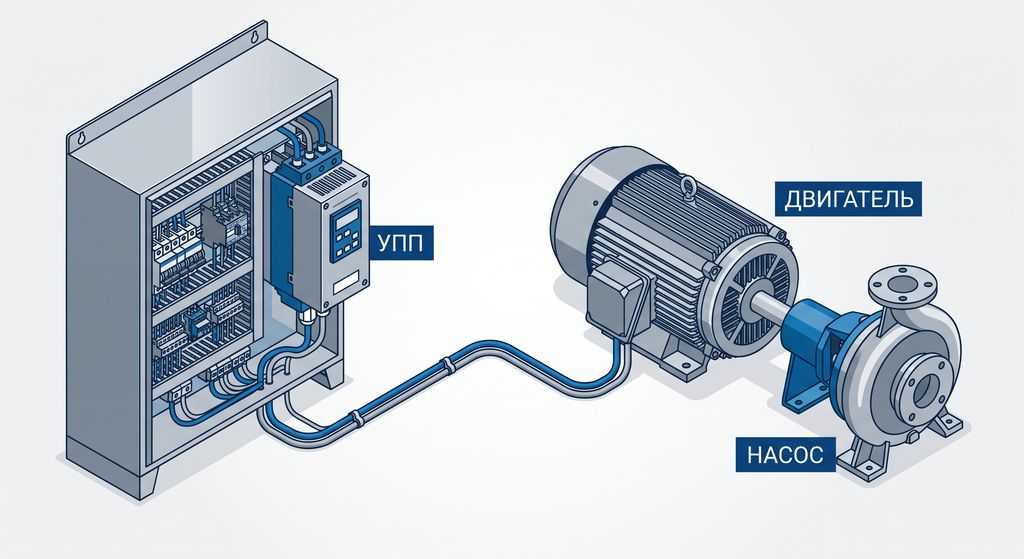

Реальный пример: Насосная станция с двигателем 75 кВт. При прямом включении ударная волна воды рвёт стыки труб. Софтстартер гасит гидроудар, и трубопровод служит 10+ лет вместо 2 – 3.

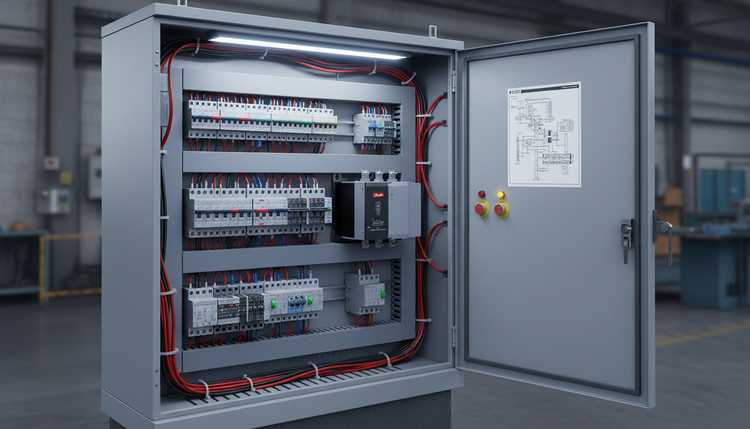

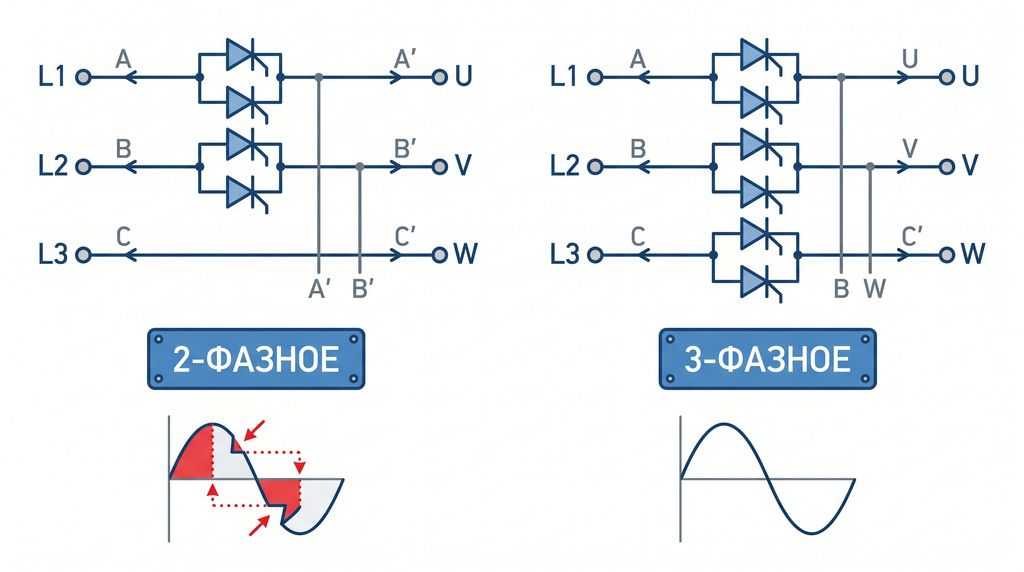

2-фазное и 3-фазное управление: скрытая разница

Бюджетные УПП регулируют только две фазы из трёх. Промышленные – все три. Разница критична для ответственных приводов.

Параметр	2-фазное	3-фазное
Тиристоры	В двух фазах	Во всех трёх
Симметрия токов	Несимметрия в статоре	Симметричный ток
Постоянная составляющая	Возможна	Исключена
Нагрев двигателя	Повышенный	Нормальный
Момент при разгоне	Рывки	Плавный
Область применения	Лёгкие нагрузки, малые насосы	Тяжёлые пуски, ответственные приводы

Применение 2-фазного УПП на ответственном приводе даёт несимметрию токов, перегрев обмоток и рывки момента. Для тяжёлых пусков нужен полноценный 3-фазный УПП.

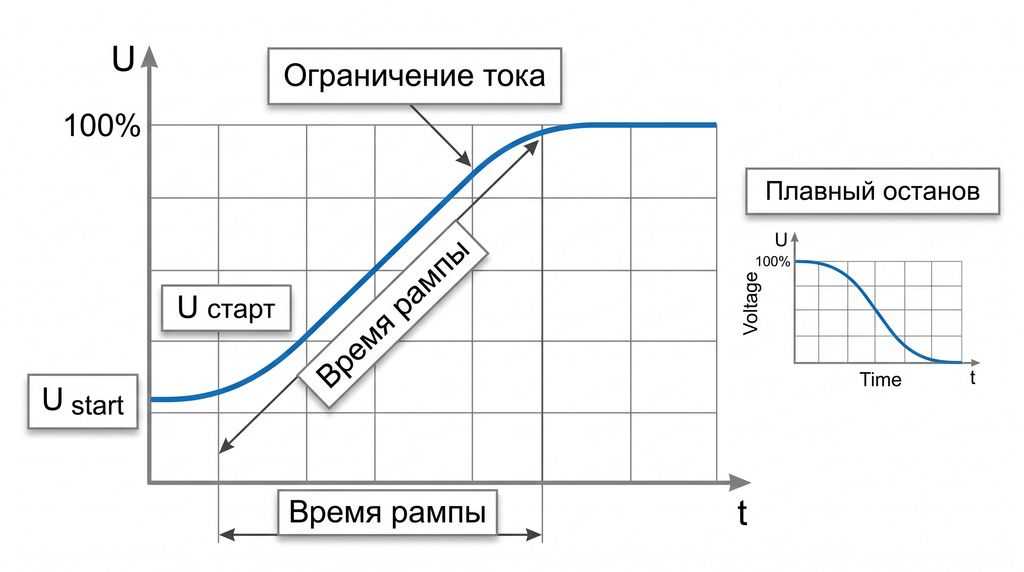

Настройка пуска: измеримые параметры

Правильная настройка софтстартера – не «на глаз», а по конкретным величинам.

Параметр	Обозначение	Диапазон	Последствие ошибки
Начальное напряжение	$U_{start}$​	30 – 70 %	Слишком низко – двигатель не страгивается
Время рампы	$t_{ramp}$​	5 – 30 с	Быстро – гидроудар; медленно – перегрев
Ограничение тока	$I_{limit}$​	2,5 – 4 × $I_{nom}$​	Занижено – опрокидывание двигателя
Плавный останов	—	для насосов	Без него – гидроудар при торможении

Неправильная крутизна рампы напряжения – либо сваливание двигателя в опрокидывание (нехватка пускового момента), либо гидроудар при торможении насоса.

Области применения устройств плавного пуска

Софтстартеры используют там, где резкий старт мотора опасен для сети или механики.

Типовые места установки:

• Водные и канализационные насосные станции – устранение гидравлических ударов при заполнении магистралей.
• Ленточные и цепные конвейеры – исключение рывков ленты и проскальзывания груза.
• Вентиляторы и дымососы – снижение нагрузки на крыльчатку и опоры.
• Дробилки, центрифуги, мельницы – плавный раскрут тяжёлого ротора.
• Поршневые и винтовые компрессоры – уменьшение пускового момента.
• Пассажирские и грузовые лифты – комфортный старт и торможение.

Вывод: Софтстартер – незаменимый элемент на любом механизме, где важна плавность и долговечность.

Отличия софтстартера от преобразователя частоты

Этот вопрос задают 9 из 10 заказчиков. Разберём по полочкам.

Характеристика	УПП	Частотник
Основная функция	Плавный разгон и замедление	Регулировка оборотов мотора
Изменение частоты	Нет (меняется только напряжение)	Да (меняется и частота, и напряжение)
Регулирование скорости в установившемся режиме	Нет	Да
Энергосбережение	Только в момент пуска (незначительное)	Постоянное, в любом режиме
Энергоэффективность	Базовая	Высокая
THD (гармонические искажения)	Ниже	Выше
Габариты	Меньше	Больше
Конструктивная сложность	Низкая	Высокая
Цена (относительно)	Дешевле	Дороже
Где применяют	Насосы, ленты, вентиляторы, лифты	Станки, роботы, позиционеры, любые регулируемые приводы

Коротко для практиков:

• Софтстартер помогает двигателю плавно тронуться, а далее работает как прямое включение.
• Частотник всё время активен, подстраивая скорость под текущую задачу.

Правило выбора: Если нужен только плавный старт – ставьте УПП. Если требуется менять обороты на ходу – берите ПЧ. Если для технологического процесса требуется регулирование оборотов, а не только плавный пуск – смотрите ремонт частотных преобразователей.

Главное ограничение УПП: он не регулирует скорость в установившемся режиме. Попытка использовать УПП для управления технологическим процессом приводит к перегреву двигателя и падению момента.

Почему ломаются софтстартеры? Главные причины

Собрали статистику нашей лаборатории за три года.

Причина отказа	Доля от всех поломок
Перегрев силовых ключей (тиристоров)	35%
Загрязнение и влага внутри корпуса	25%
Скачки и провалы питающего напряжения	20%
Выработка ресурса конденсаторов	15%
Ошибки при монтаже и настройке	5%

Пояснения к каждой позиции:

• Перегрев тиристоров – лидер рейтинга. УПП греется при работе, особенно если пуски частые. Если вентиляторы забиты пылью или радиатор грязный, охлаждение ухудшается, и силовые ключи выходят из строя.
• Влажность и грязь – софтстартеры боятся сырости. Даже небольшой конденсат вызывает коррозию дорожек и контактов.
• Скачки сети – при грозе или авариях на подстанции вылетают варисторы входной защиты. УПП остаётся без барьера.
• Старение конденсаторов – электролитические банки в цепях питания теряют ёмкость за 5 – 7 лет. Начинаются сбои и ложные ошибки.
• Ошибки монтажа – перепутанные фазы, заниженное сечение кабеля, отсутствие защитных автоматов.

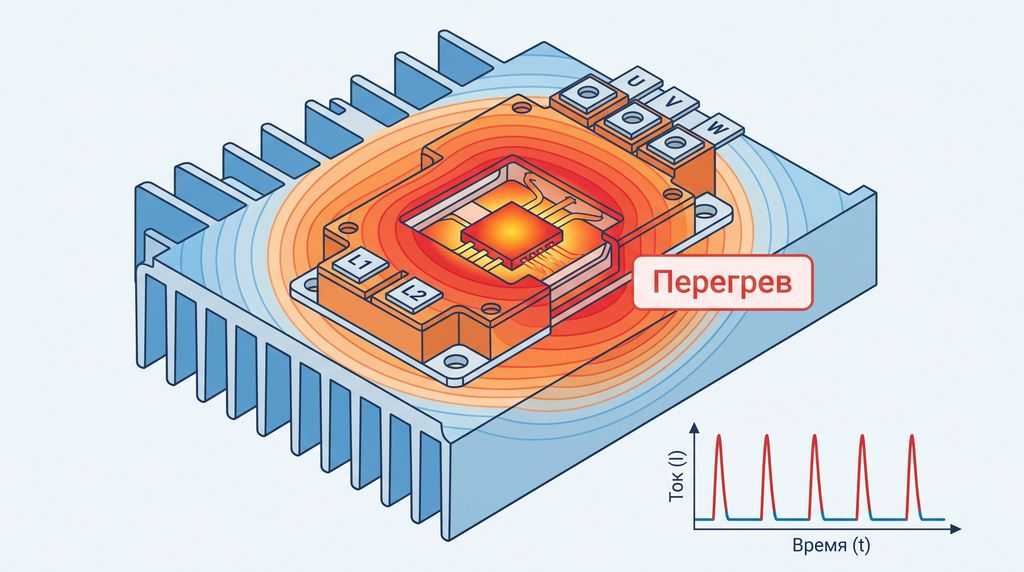

Физика теплового пробоя тиристоров

Встречно-параллельные тиристоры – самый нагруженный узел УПП. При каждом пуске через них идёт ток, в 2,5 – 4 раза выше номинального, и выделяется тепло. Если пуски частые, кристалл не успевает остыть – наступает тепловой пробой.

Ключевой параметр – ПВ (продолжительность включения). Производитель нормирует допустимое число пусков в час. Превышение – прямая дорога к выгоранию тиристорных модулей.

Три сценария, которые добивают силовые ключи:

• Частые пуски без учёта ПВ. Кристалл не остывает между пусками.
• Заклинивание механики. Вал не проворачивается, ток остаётся на пусковом уровне дольше расчётного времени.

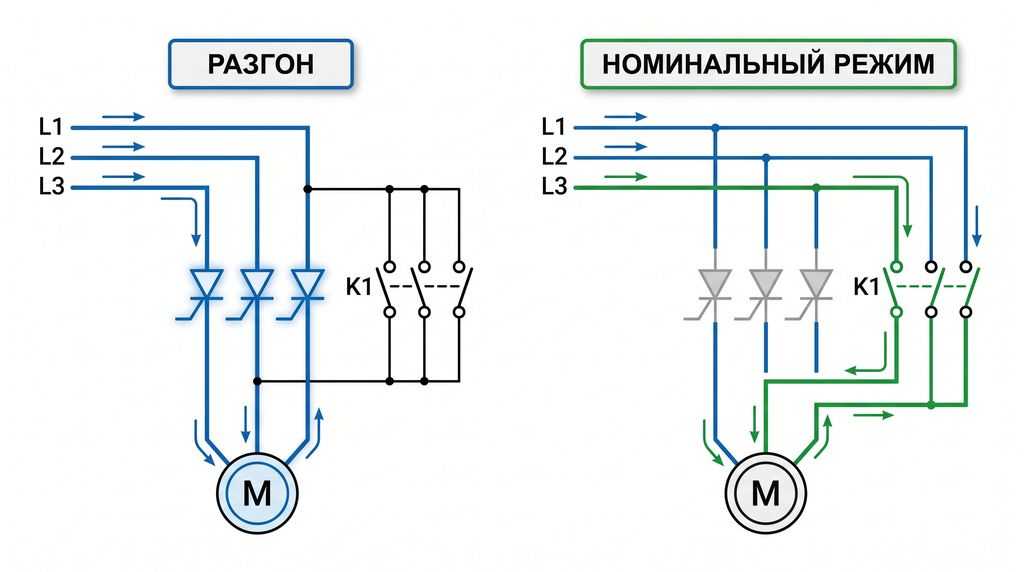

• Перегрев байпасного контактора. После разгона ток идёт через байпас. Подгорание его контактов часто ошибочно списывают на тиристоры.

Что делать инженеру: выбирать УПП с запасом по пусковому току под тяжёлый пуск (дробилки, мельницы, дымососы), считать допустимое число пусков в час, обязательно предусматривать байпас. После затяжных тяжёлых пусков с перегревом обмоток может потребоваться перемотка электродвигателей.

Как понять, что УПП неисправен: симптомы

Внешнее проявление	На что указывает
Мотор не включается, индикация на УПП отсутствует	Сгорел входной выпрямитель или внутренний блок питания
Двигатель дёргается скачком, как при прямом пуске	Вышли из строя тиристоры – устройство превратилось в обычное контакторное включение
Софтстартер через пару секунд аварийно отключается	Перегрузка или серьёзная неисправность в силовой части
На табло высветился код ошибки (например, F11 у Danfoss)	Код привязан к конкретной неисправности – сверяйтесь с инструкцией
Корпус УПП очень горячий даже в паузе	Забит радиатор, не вращается вентилятор
Пахнет горелой изоляцией, виден дым	Мощное короткое замыкание, требуется немедленное отключение

Важно: Не пытайтесь многократным включением «сбросить» ошибку. Это может углубить поломку и увеличить стоимость ремонта.

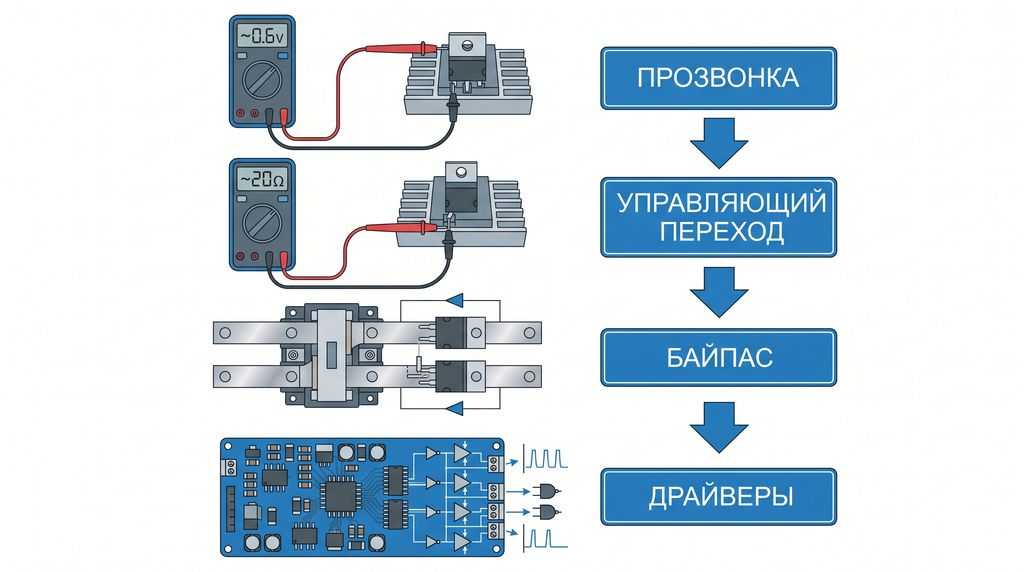

Алгоритм инструментальной дефектовки

• Замерить прямое и обратное сопротивление тиристоров мультиметром.
• Проверить управляющий переход: ток и напряжение отпирания.
• Проверить срабатывание байпасного контактора.
• Прозвонить цепи управления и оптопары драйверов.

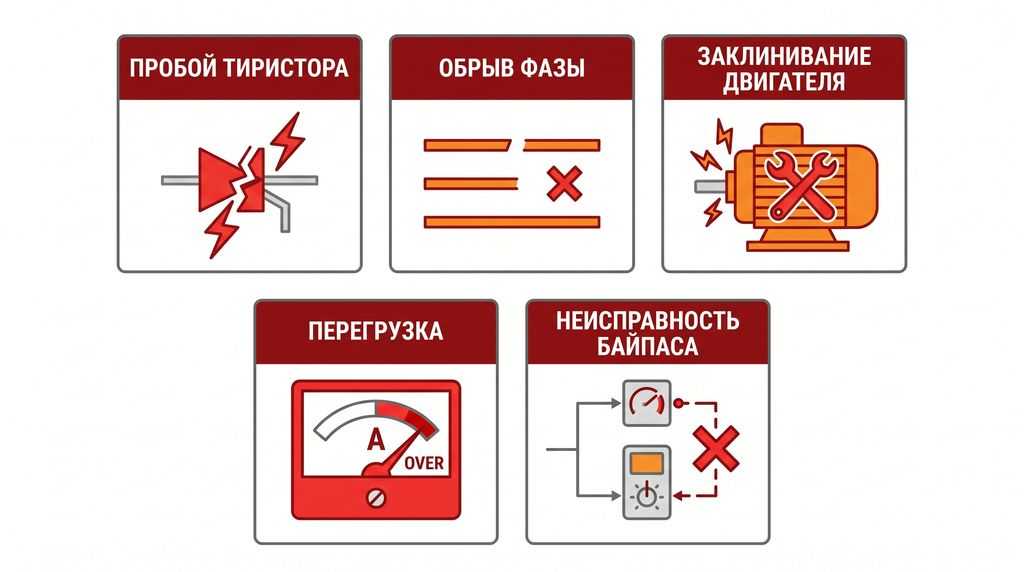

Таблица аварийных кодов

Код / симптом	Вероятная причина
Short Circuit SCR	Пробой тиристора
Phase Loss	Обрыв фазы сети или двигателя
Motor Stalled	Заклинивание механики, занижена уставка тока
Overload	Перегрузка по току, перегрев
Bypass Fault	Подгорание контактов байпасного реле/контактора

Важно: часто достаточно заменить оптопару драйвера или силовой тиристор, а не весь софтстартер.

Дополнительные услуги компании Икс Пром Суппорт по восстановлению УПП

Мы не ограничиваемся заменой выгоревших деталей. Полный цикл работ включает проверку всех узлов и режимов.

Полный перечень наших работ по УПП:

• Стендовая диагностика – проверка под нагрузкой, имитирующей реальные условия эксплуатации.
• Замена силовой части – выпаиваем пробитые тиристоры и симисторы, ставим оригинальные или достойные аналоги.
• Ремонт плат управления – восстанавливаем микроконтроллеры, драйверы, оптронные пары.
• Восстановление цепей электропитания – меняем конденсаторы, варисторы, предохранительные элементы.
• Профилактический сервис – чистим радиаторы, обновляем вентиляторы и термоинтерфейс.

Наши обязательства: 12 месяцев гарантии на каждое восстановленное изделие.

Схемы нам не требуются. Инженеры определяют неисправности по топологии дорожек и внешнему виду компонентов.

Частые вопросы по ремонту устройств плавного пуска (FAQ)

Вопрос 1. Можно ли восстановить УПП, если пробит тиристорный модуль?

Ответ. Да, в подавляющем большинстве случаев. Старый модуль выпаивается, на его место устанавливается новый или проверенный аналог. Однако после замены обязательно нужно проверить цепи управления (драйверы). Если они тоже повреждены, новые ключи сгорят снова.

Вопрос 2. У меня редкий китайский бренд (Mingch, EleetPro). Берётесь?

Ответ. Да. Наша специализация – любые марки, включая экзотические. Исходные электросхемы не требуются.

Вопрос 3. Как отправить софтстартер из другого города?

Ответ. Заполните форму на портале, наши специалисты свяжутся с вами для первичного анализа. Далее направляете изделие через удобного грузоперевозчика (например, СДЭК, Деловые Линии, ПЭК или Почта России) по адресу нашей мастерской в Москве. По окончании работ возвращаем исправный прибор обратным рейсом.

Вопрос 4. Сколько дней длится диагностика?

Ответ. Обычно на проверку уходит 1 – 2 рабочих дня после прибытия УПП в нашу лабораторию.

Вопрос 5. Диагностика платная?

Ответ. Первичный визуальный осмотр и заключение о возможности восстановления – без оплаты. Средства списываются исключительно после подписания вами акта с перечнем работ.

Вопрос 6. Что делать, если софтстартер не подлежит восстановлению?

Ответ. Такое случается редко (например, после пожара внутри корпуса, когда плата выгорает полностью). В этой ситуации мы возвращаем предоплату в полном объёме. Диагностика при этом остаётся бесплатной.

Вопрос 7. Даёте скидку на срочный ремонт?

Ответ. Рассматриваем каждый случай индивидуально. Если производство стоит, стараемся ускориться.

Почему ремонт софтстартера выгоднее приобретения нового?

Сравнительная таблица по ключевым параметрам.

Критерий	Новый УПП	Восстановление в Икс Пром Суппорт
Бюджет	100% цены нового изделия	Дешевле в 3 – 5 раз
Срок поставки / ремонта	Недели или месяцы ожидания	3 – 7 рабочих дней
Программные настройки	Требуют ввода с нуля	Сохраняются полностью
Гарантия	Заводская (12 – 24 месяца)	12 месяцев от нашего сервиса

Дополнительный аргумент: Новый блок часто не совпадает по установочным размерам, типу разъёмов или промышленным протоколам. Ремонт сохраняет вашу существующую схему подключения без доработок.

Как с нами связаться и отправить оборудование в ремонт

Не гадайте о перспективах восстановления. Пришлите фото шильды и опишите симптомы. Наш инженер свяжется с вами в течение часа и даст предварительное заключение: стоит ли везти УПП в лабораторию.

Необходима помощь?

Мы принимаем оборудование со всех регионов России. Отправляйте софтстартер любой транспортной компанией – после восстановления вы получите его обратно с гарантией 1 год.

Икс Пром Суппорт. Возвращаем щадящий режим пуска на ваше предприятие.
