Диагностика и ремонт печатных плат: от трещин до многослойных

Печатная плата треснула, на ней порваны дорожки после падения или механического удара станка — для большинства ИТ-специалистов общего профиля это звучит как приговор. «Покупайте новое оборудование» — стандартный вердикт. Однако на промышленном производстве, где стоимость управляющего электронного блока исчисляется сотнями тысяч рублей, а дефицитные импортные платы сейчас невозможно заказать из-за санкций, компонентный ремонт электронных плат становится единственным разумным выходом.

Практика инженеров нашей лаборатории показывает: в 70% случаев даже физически поврежденный текстолит поддается полному восстановлению. Главное — это экспертная аппаратная диагностика печатных плат и соблюдение технологического процесса при пайке.

Как понять, что плата неисправна? Чек-лист для самостоятельной проверки

Прежде чем снимать модуль и отправлять его в сервисный центр, проведите первичный осмотр узла. Локализовать явные признаки неисправности плат на производстве можно по следующему чек-листу:

• Визуальные повреждения: обнаруживаются ли при осмотре явные сколы углов, сквозные трещины, деформация геометрии или вздутые бочонки электролитических конденсаторов?
• Следы термического воздействия и химии: видны ли потемневшие от перегрева участки маски, локальное выгорание текстолита, следы коррозии, зеленоватый или белый налет окислов?
• Органолептические маркеры: присутствует ли в шкафу автоматики характерный, резкий запах гари, жженой пластмассы или озона?
• Нарушение целостности проводников: есть ли отслоившиеся от подложки, порванные или полностью выгоревшие медные дорожки (токовая перегрузка)?
• Реакция на подачу питания: при запуске полностью отсутствует индикация (светодиоды не горят), плата не издает штатных звуковых сигналов (бипов), контроллер «молчит» и не выходит на связь по шине.

Пошаговый алгоритм диагностики печатной платы

Профессиональный поиск неисправности платы электроники — это строгая последовательность действий. Использование только одного мультиметра в сложных цепях неэффективно. Инженеры применяют следующий пошаговый алгоритм:

• Визуальный осмотр под микроскопом: Увеличение 10 — 20х. Плата очищается от производственной пыли и изучается под бинокулярным микроскопом. На этом этапе обнаруживаются микротрещины, кольцевые трещины в пайке вокруг выводов тяжелых элементов и скрытые окисления.
• Проверка цепей питания мультиметром: Поиск КЗ и замер сопротивлений. Выполняется прозвонка силовых линий, входных каскадов и цепей генерации напряжений (3.3V, 5V, 12V). Это критически важно, чтобы выявить короткое замыкание (КЗ) до подачи напряжения на плату на тестовом стенде.
• Прозвонка дорожек на обрыв: Проверка целостности проводников. Если плата имеет механический изгиб или трещину, точечно проверяется целостность сигнальных линий между ключевыми компонентами и выводами контроллеров.
• Тепловизионный контроль: Поиск локального перегрева. На плату подается строго дозированное питание от лабораторного блока. С помощью тепловизора фиксируются аномальные зоны нагрева: если микросхема или конденсатор мгновенно раскаляются до 70 — 90°C, узел локализуется как неисправный.
• Анализ сигналов осциллографом: Диагностика динамических параметров. Проверяется наличие тактовой частоты на кварцевых резонаторах, обмен данными на микросхемах памяти (SPI, I2C) и форма управляющих импульсов ШИМ-контроллеров.
• Локализация и дефектация: Финальное заключение. На основе собранных данных инженер локализует неисправный узел, определяет перечень радиодеталей под замену (замена сопротивлений, диодов, транзисторов или элементов логики) и составляет акт дефектации.

Визуальная диагностика: что можно увидеть невооружённым глазом

Для проведения экспресс-анализа непосредственно у станка инженеру часто достаточно внимательного осмотра. Вот топ дефектов, которые выдают себя сами:

• Вздутые конденсаторы: верхняя крестообразная насечка (клапан) деформирована вверх. Это указывает на потерю ёмкости и электролитический пробой. Из-за этого по цепям питания идут пульсации, сбивающие логику процессора.
• Потемнение текстолита: коричневые или черные пятна под диодными мостами, ключами или резисторами. Свидетельствуют о длительном локальном перегреве, который разрушает клеевой слой между слоями платы.
• Трещины и сколы подложки: возникают в местах крепления плат к металлическому шасси из-за чрезмерной затяжки винтов или жестких вибрационных нагрузок от исполнительных механизмов станка с ЧПУ.
• Окислы и зелёный налёт: результат попадания на плату токопроводящей смазочно-охлаждающей жидкости (СОЖ), влаги или агрессивных паров в цеху. Кислотная среда буквально съедает медные дорожки под маской.
• Подгоревшие дорожки: превращаются в черный пепел или полностью отслаиваются от текстолита. Происходит это при критическом скачке тока в нагрузке, когда выходят из строя силовые элементы обвязки.

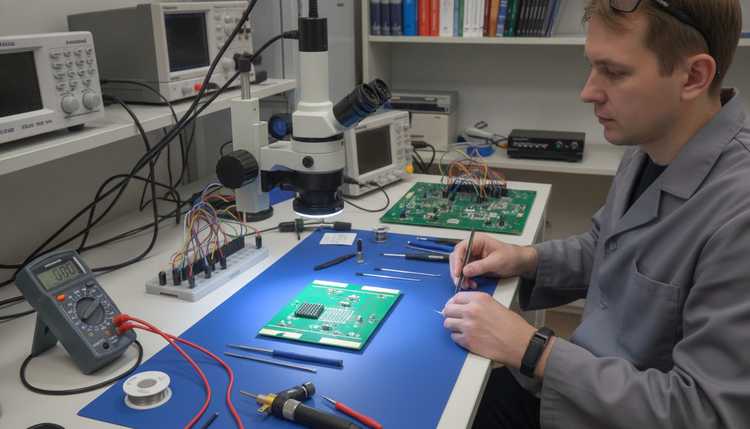

Ремонт треснувших плат и повреждённых дорожек

Восстановление топологии печатного монтажа — это прецизионный процесс. Никакой бытовой клей или паяльник с толстым жалом здесь неприменимы. Метод ремонта напрямую зависит от характера физического повреждения электроники:

Тип повреждения	Метод восстановления	Сложность	Живой пример из практики
Одна повреждённая дорожка (внешний слой)	Зачистка маски, лужение, наращивание медной перемычкой (микропровод диаметром 0.05 мм) с фиксацией УФ-лаком.	Низкая	Повреждение сигнальной линии к датчику положения на плате контроллера из-за сорвавшейся отвертки наладчика.
Несколько соседних дорожек (внешний слой)	Поканальная укладка изолированных эмалированных микроперемычек под микроскопом с послойным закреплением компаундом.	Средняя	Глубокая царапина на плате управления частотного преобразователя, пересекающая шлейф данных.
Трещина без повреждения внутренних слоев	Фрезеровка краев трещины, склейка эпоксидным компаундом повышенной прочности, дублирование поверхностных проводников.	Средняя	Трещина у монтажного отверстия интерфейсной платы промышленного ПК из-за сильной вибрации пресса.
Трещина с повреждением внутренних слоев	Послойная прецизионная раскопка текстолита борфрезой, восстановление внутренних дорожек на каждом слое, BGA-пайка сопряженных чипов.	Высокая	Раскол угла 6-слойной процессорной платы станка после сильного механического удара при аварии каретки.
Разрушен или отслоен BGA-компонент	Полный демонтаж чипа на ИК-станции, восстановление оторванных контактных пятаков на плате, реболлинг или замена чипа.	Высокая	Отвал центрального процессора на плате контроллера PLC из-за постоянных термических циклов (нагрев/охлаждение).

Мифы о ремонте многослойных плат

Вокруг восстановления многослойного текстолита (где токопроводящие дорожки идут не только снаружи, но и внутри пирога из диэлектрика) ходит много заблуждений среди производственников:

«Многослойные платы не ремонтируются, только под замену»

Реальность: Ремонт многослойной платы возможен. Если трещина прошла по периферии и затронула внутренние слои, инженер аккуратно стачивает текстолит ступеньками (послойно), оголяя каждый проводник, сваривает их микропроводом под микроскопом и изолирует слои высокотемпературным компаундом. Это возвращает плате заводскую жесткость и проводимость.

«Треснувшую плату можно просто склеить суперклеем»

Реальность: Цианакрилат или обычный клей не только не восстановят электрический контакт разорванной дорожки, но и могут разрушить структуру полимера текстолита, сделав невозможной последующую профессиональную пайку. Клей используется только специальный, диэлектрический, после восстановления всех медных связей.

«Если оторвались пятачки под BGA-чипом, плату можно выкинуть»

Реальность: Современные технологии позволяют восстанавливать даже полностью оторванные контактные площадки (пятаки). Для этого используются готовые медные матрицы-аппликации, которые впаиваются на место оторванных элементов под микроскопом.

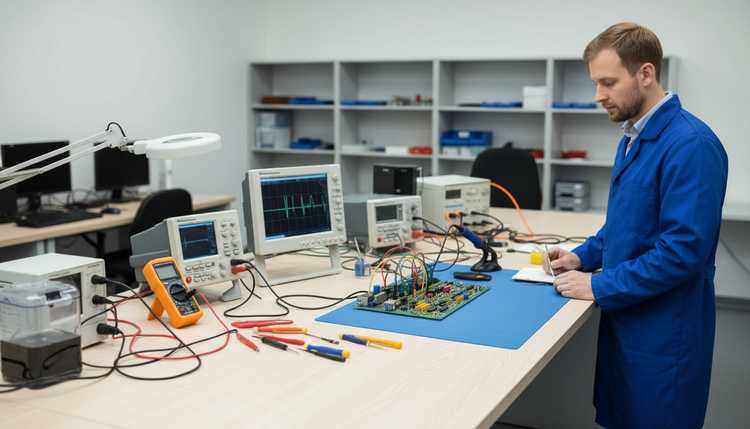

Сложный ремонт: BGA-пайка и восстановление многослойных плат

Когда диагностика и ремонт печатных плат упираются в сбой центрального чипсета, процессора или модулей памяти, стандартные методы бессильны. В промышленных платах эти компоненты устанавливаются в корпусах BGA (Ball Grid Array), где вместо ножек используются шарики из припоя, скрытые под телом самой микросхемы.

Ремонт трещины на плате, проходящей под BGA-чипом, или замена самого процессора требуют применения автоматизированных инфракрасных паяльных станций. Оборудование обеспечивает строгое соблюдение термопрофиля: плата плавно прогревается снизу, чтобы избежать деформации и расслоения текстолита, а верхний ИК-нагреватель бесконтактно расплавляет шарики припоя под конкретной микросхемой.

Важно: Если в процессе аварии станка был физически расколот сам кремниевый кристалл BGA-чипа, его ремонт невозможен — требуется полная замена компонента на новый с последующей пересадкой на восстановленную плату-донор.

Услуги компании Икс Пром Суппорт по диагностике и ремонту плат

Специализированная инженерная лаборатория Икс Пром Суппорт (X Prom Support) осуществляет сложный ремонт плат в Москве на компонентном уровне для всех видов промышленного оборудования.

Мы предлагаем экспертные решения для вашего бизнеса:

• Комплексная диагностика печатных плат и модулей автоматики (при проведении последующего ремонта — бесплатно);
• Ювелирное восстановление поврежденных дорожек, межслойных переходов и сигнальных линий;
• Устранение физических дефектов: локальный ремонт трещин, сколов текстолита и посадочных отверстий;
• Профессиональная BGA-пайка: реболлинг, замена процессоров, хабов, контроллеров и микросхем памяти;
• Замена сопротивлений, конденсаторов, диодов, силовых транзисторов (MOSFET/IGBT) и восстановление цепей питания;
• Исправление последствий неквалифицированного вмешательства (после других мастерских или попыток ремонта силами штатных электриков предприятия).

Все работы осуществляются на базе стационарного сервисного центра в Москве. На любые услуги распространяются официальные условия ремонта с выдачей гарантийного талона сроком до 12 месяцев.

Вопрос-ответ (FAQ)

Сколько стоит ремонт треснувшей платы промышленного станка?

Итоговая цена всегда рассчитывается индивидуально после дефектации. Она зависит от количества слоев текстолита и числа разорванных дорожек. Локальное восстановление 1 — 2 дорожек стоит недорого, в то время как послойное восстановление многослойных плат с демонтажем BGA-компонентов требует больших временных затрат инженера и оценивается выше. В любом случае, это в 5 — 10 раз дешевле покупки нового блока у производителя.

Можно ли восстановить многослойную плату, если трещина прошла через всю её площадь?

Если трещина расколола плату пополам через зону расположения сложных процессоров с тысячами внутренних связей, восстановить ее экономически нецелесообразно. Если же раскол задел периферийные линии, силовые шины или интерфейсные разъемы — плата успешно восстанавливается.

Что делать, если на поврежденную промышленную плату нет принципиальной схемы?

Для инженеров нашей компании это стандартная задача. Большинство промышленных плат восстанавливаются методом реверс-инжиниринга, с помощью сигнатурных анализаторов и по даташитам конкретных микросхем, установленных на плате. Наличие схемы желательно, но не обязательно.

Как долго длится диагностика промышленной электроники?

Первичный осмотр и локализация неисправности занимают от 1 до 3 рабочих дней в зависимости от текущей загрузки лаборатории и сложности архитектуры печатного узла.

Какую гарантию вы даёте на отремонтированные печатные платы?

Лаборатория Икс Пром Суппорт предоставляет полноценную гарантию на отремонтированные узлы и замененные компоненты сроком до 12 месяцев. Отремонтированная плата проходит обязательное стресс-тестирование на стенде под нагрузкой перед выдачей заказчику.

Как отправить плату в ремонт из другого города

Мы принимаем заказы на сложный ремонт плат со всей территории России. Чтобы отправить поврежденный модуль в нашу лабораторию в Москве, выполните четыре простых шага:

• Защита от статики: Обязательно поместите плату в антистатический пакет. Статический разряд при пересылке может окончательно добить уцелевшие микросхемы.
• Амортизационная упаковка: Оберните пакет в 3 — 4 слоя воздушно-пузырьковой плёнки. Плата внутри коробки не должна перемещаться.
• Жесткая коробка: Поместите упакованный узел в прочную картонную коробку. Свободное пространство заполните пенопластовым наполнителем или мятой бумагой. Крупные и тяжелые платы лучше отправлять в деревянной обрешетке.
• Отправка: Отправьте груз через любую ТК (СДЭК, Деловые Линии, Boxberry, DHL) до нашего адреса в Москве. После отправки сообщите менеджеру трек-номер для отслеживания посылки.
