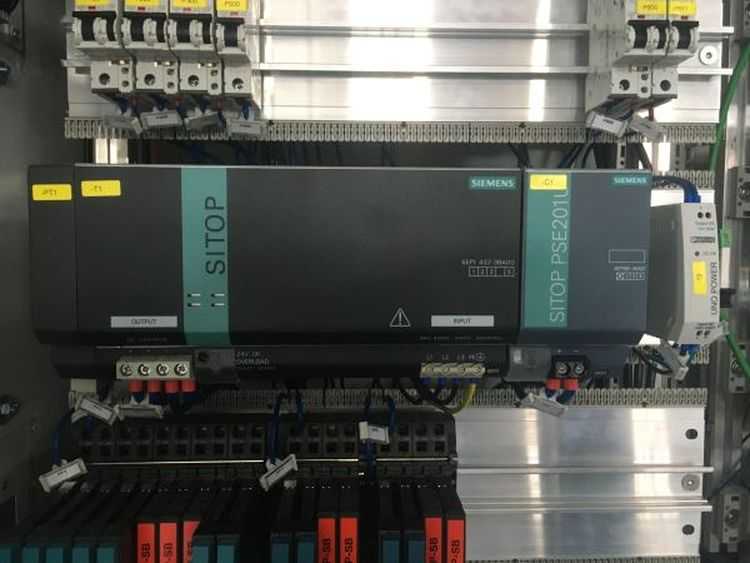

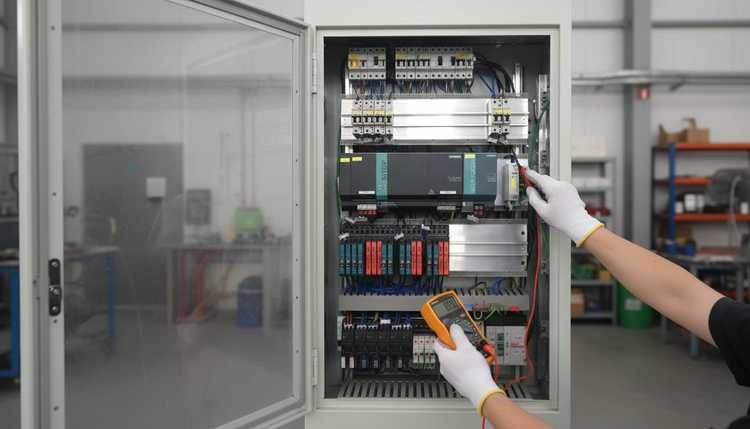

Диагностика и ремонт систем каскадного питания SITOP modular: от базового блока до бустеров и селекторов

В статье рассматриваются особенности построения модульных систем питания Siemens SITOP. Анализируются типовые неисправности базовых блоков PSU8200, бустерных и селекторных модулей, а также сложности ремонта интеллектуальных источников с поддержкой PROFINET. Представлена методология компонентного восстановления работоспособности систем каскадного питания.

Почему отказ одного модуля останавливает линию

Современное промышленное производство невозможно представить без сложных систем электропитания. Когда речь заходит о распределении энергии по нескольким шкафам управления и исполнительным механизмам, простые одиночные блоки питания уступают место интеллектуальным решениям. Семейство SITOP modular – это не просто отдельные источники напряжения, а полноценная экосистема. Она позволяет наращивать мощность, организовывать резервирование и обеспечивать бесперебойное питание критически важной нагрузки.

Оборудование производства Siemens, используемое на линиях, отличается высоким ресурсом, однако и оно подвержено износу, перегрузкам и аварийным режимам работы. Сложность заключается в том, что модули в такой системе работают согласованно. Если выходит из строя, например, селекторный модуль, нагрузка может остаться без питания даже при исправном основном блоке. Задача квалифицированного ремонта – не просто заменить сгоревшие детали, но и восстановить корректное взаимодействие всех элементов системы.

Часть 1: Семейство modular и принципы каскадирования

Чтобы понимать, как диагностировать неисправность, нужно разобраться в архитектуре оборудования. Линейка SITOP modular включает в себя несколько типов устройств, работающих в связке.

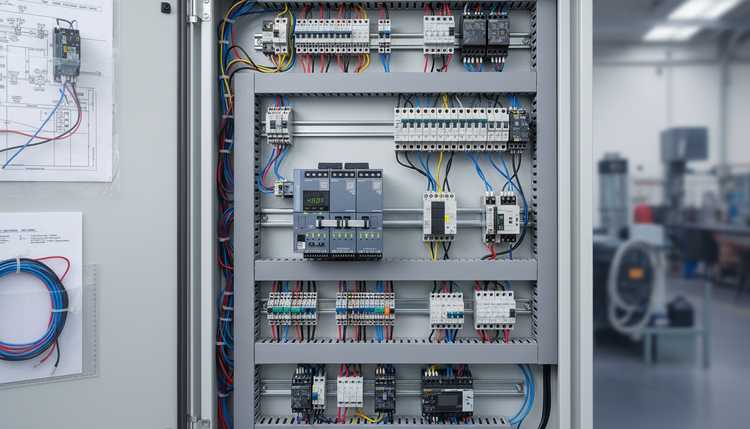

Основные элементы системы

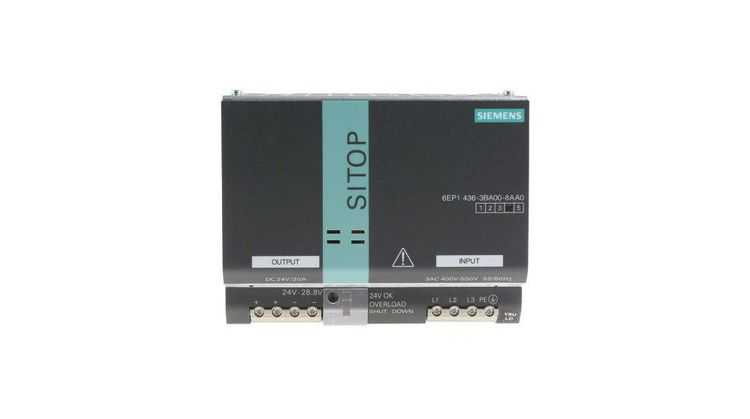

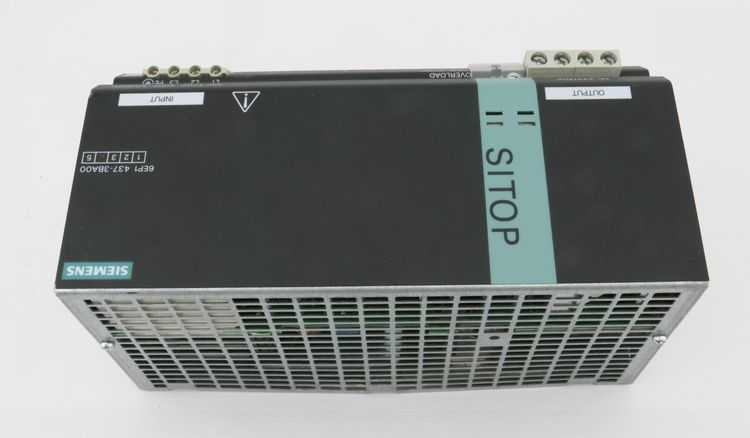

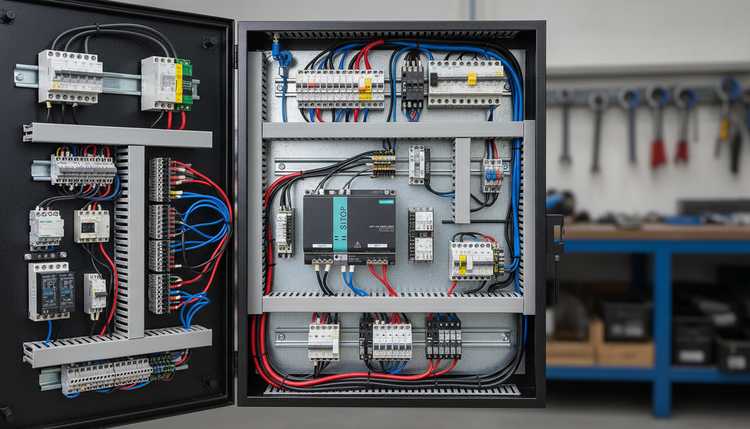

• Базовый блок (PSU8200). Это основа системы. Преобразователь переменного напряжения в постоянное, который задает основные параметры сети: напряжение 24 В и определенный ток (например, 10А, 20А, 40А). Именно здесь чаще всего требуются услуги по ремонту блоков питания Siemens SITOP данной серии из-за высокой нагрузки на силовую часть.
• Бустерный модуль (SITOP Booster). Устройство, предназначенное для увеличения выходного тока в пиковых нагрузках или для повышения суммарной мощности системы. Например, бустерный модуль SITOP 20A принцип работы имеет следующий: он подключается параллельно базовому блоку и включается в работу только тогда, когда ток нагрузки превышает возможности основного источника.

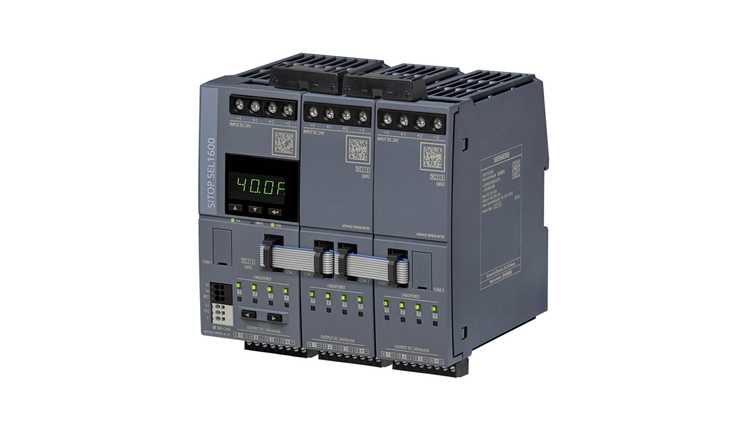

• Селекторный модуль (Selectivity module). Обеспечивает резервирование и селективность. Если у вас два блока питания работают параллельно, селектор отключает поврежденную линию, не давая просесть напряжению на общей шине. Это ключевой элемент для селекторный модуль резервирование питания.

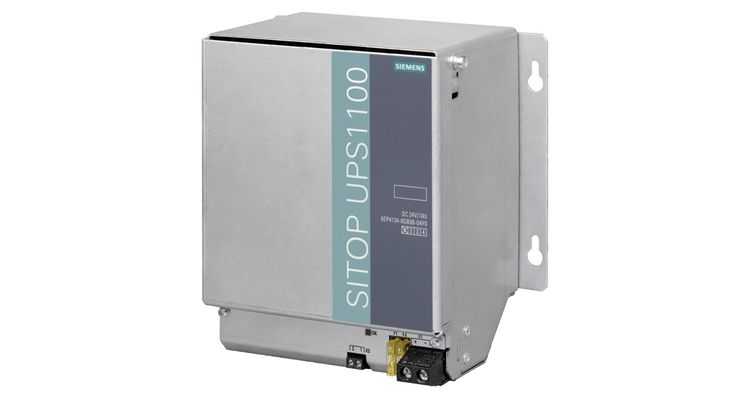

• Модуль бесперебойного питания (DC-UPS). Обеспечивает работу нагрузки при пропадании входного напряжения сети, переключаясь на аккумуляторные батареи. Системы бесперебойного питания (DC-UPS) Siemens незаменимы для контроллеров и памяти.

Как модули общаются между собой: сигнальные контакты и шина

Принцип «каскадирования» или каскадного соединения основан на обмене сигналами. Модули соединяются специальными перемычками или через интерфейсный разъем. Они обмениваются информацией о состоянии:

• Сигнал «OK» (готовность, наличие напряжения на выходе).
• Сигналы деления тока (для равномерной нагрузки бустеров).
• Сигналы аварии.

Понимание этой логики критически важно при диагностике. Часто встречается ситуация, когда базовый блок исправен, но из-за неисправности интерфейсной платы SITOP бустера или селектора, вся система входит в режим ошибки и не запускается.

Часть 2: Типовые неисправности базового блока PSU8200

Ремонт базового блока PSU8200 во многом схож с восстановлением обычных импульсных источников питания, но имеет свои нюансы, связанные с высокой мощностью и работой в каскаде.

• Отказ ШИМ-контроллера и силовых ключей.
  Это самая распространенная причина выхода из строя. Высокое напряжение, коммутация больших токов и перегрев приводят к пробою полевых транзисторов или IGBT. Выход из строя силовой части часто тянет за собой обрыв резисторов в цепи затвора и повреждение микросхемы широтно-импульсного модулятора. При компонентном ремонте промышленных блоков питания мы всегда проверяем обвязку контроллера, так как простая замена транзисторов без диагностики драйвера приведет к повторному сгоранию.
• Выход из строя вентилятора охлаждения.
  Модели на токи от 20А и выше оснащаются принудительным охлаждением. Ремонт промышленных блоков питания мощной серии часто начинается с жалобы на перегрев. Если вентилятор заклинил или износилась втулка, блок уходит в защиту по температуре или силовые компоненты работают на пределе, что сокращает срок их службы. При диагностике обязательно проверяется работа вертушки и цепей ее питания.
• Проблемы с цепями корректора мощности (PFC).
  На многих моделях PSU8200 установлен активный корректор коэффициента мощности. Неисправность в этой части (пробой диодного моста или ключа PFC) приводит к тому, что блок не запускается или сильно «фонит» в сеть.

Часть 3: Проблемы бустерных и селекторных модулей

Эти модули имеют свою специфику, так как они управляются сигналами от базового блока и отвечают за распределение энергии.

Диагностика бустеров (20A/40A)

Основная задача бустера – отдать ток в нагрузку, когда это необходимо. Симптомы неисправности:

• Бустер не включается параллельно с основным.
• Не отдает ток (нагрузка просаживает напряжение, хотя бустер должен помогать).

В чем причина? Чаще всего проблема кроется в силовых диодах Шоттки, которые препятствуют перетеканию тока от базового блока в бустер и наоборот. Если диод пробит или оборван, бустер либо не подхватывает нагрузку, либо постоянно шунтирует выход. Также ломаются цепи управления, отвечающие за деление тока. Это операционные усилители и шунты, которые «чувствуют» нагрузку и говорят управляющему контроллеру, когда нужно открыть силовые ключи.

Диагностика селекторного модуля

Селектор работает как «умный» диод или электронный ключ. Его задача – мгновенно отключить поврежденный канал, чтобы питание на нагрузке осталось от резервного источника.
Характерная неисправность – «залипание» электронного ключа. В этом случае модуль перестает выполнять функцию защиты, и при коротком замыкании на одном из каналов проседает общая шина. Обратная ситуация – невключение ключа, из-за чего питание на нагрузку не проходит даже при исправном основном канале. Диагностика селектора требует проверки цепей управления мощными MOSFET-транзисторами и исправности компараторов, сравнивающих напряжение на входах.

Часть 4: Диагностика интеллектуальных систем (PSU8600, PSU8601)

Наиболее сложный уровень – это блоки серии PSU8600. Это уже не просто источники питания, а интеллектуальные устройства со встроенной логикой и возможностью интеграции в АСУ ТП через интерфейсы PROFINET или PROFIBUS.

При обращении в сервис с таким оборудованием стандартная силовая диагностика может не помочь. Основные проблемы:

• Сбои прошивки и программируемой логики.
  Блок может подавать напряжение, но не отвечать на команды по сети. Требуется перепрошивка или замена чипа памяти.
• Выход из строя Ethernet-контроллера на интерфейсной плате.
  Физическое повреждение портов, грозозащиты или самого контроллера приводит к потере связи. Без связи блок становится «глупым» и не может передавать телеметрию.
• Ошибки подключения и конфигурации.
  Иногда проблема кроется не в «железе», а в последствиях неправильного монтажа. Ошибки подключения SITOP modular могут привести к конфликтам на шине. Мы проверяем не только плату, но и корректность работы интерфейсов в различных режимах.

Часть 5: Методология ремонта и тестирования в X Prom Support

Восстановление работоспособности сложных систем каскадного питания требует комплексного подхода. Просто найти и заменить сгоревший элемент недостаточно. Необходимо убедиться, что восстановлена логика взаимодействия всех узлов.

Почему стоит доверить ремонт профессионалам?

Компания Икс Пром Суппорт специализируется на компонентном ремонте промышленной электроники любой сложности. Мы не меняем модули целиком, а восстанавливаем их на уровне радиоэлементов, что значительно экономит бюджет предприятия. Наш подход включает в себя:

• Наличие принципиальных схем и технической документации. Мы постоянно пополняем базу данных для работы с оборудованием Siemens.
• Работа с программируемой логикой. После замены вышедших из строя компонентов на интерфейсной плате или в блоке управления мы обязательно проверяем связь по внутренней шине между модулями. Мы контролируем корректность работы светодиодной индикации и формирование сигналов «OK», без которых невозможен запуск всей системы.
• Специализированный стенд для тестирования. У нас создан стенд, позволяющий имитировать каскадное соединение. Мы подключаем базовый блок, бустер и селектор вместе, создаем нагрузку и проверяем работу в режиме резервирования. Только после успешного прохождения всех тестов модуль возвращается заказчику.

Интеллектуальный подход к интеллектуальным системам

Системы питания SITOP modular – это вершина инженерной мысли в своей области. Они надежны, но не вечны. Отказ любого элемента в такой системе – бустера, селектора или интерфейсной платы – может привести к дорогостоящему простою оборудования.

Важно понимать: ремонт блоков питания Siemens SITOP, особенно модульных версий, требует не только навыков пайки, но и глубокого понимания архитектуры оборудования, принципов деления тока и резервирования. Попытка неквалифицированного вмешательства часто усугубляет проблему.

Если на вашем производстве вышло из строя оборудование SITOP modular, не рискуйте стабильностью линий. Обращайтесь к нам. Специалисты Икс Пром Суппорт проведут профессиональную диагностику, выполнят качественный компонентный ремонт промышленных блоков питания с полным циклом послеремонтных испытаний.
