Диагностика импульсных блоков питания: Пошаговое руководство для начинающих

Не спешите включать в розетку!

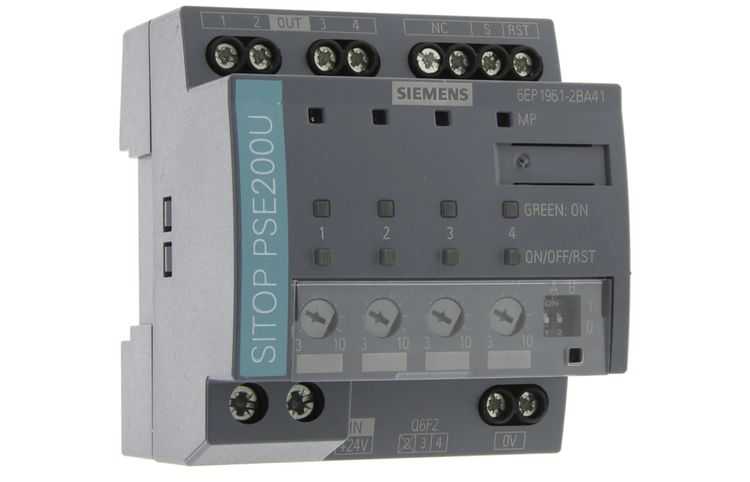

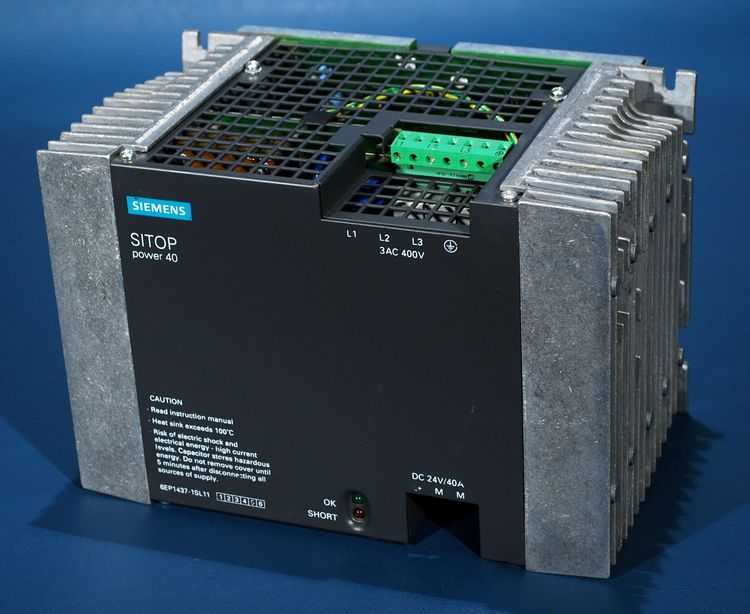

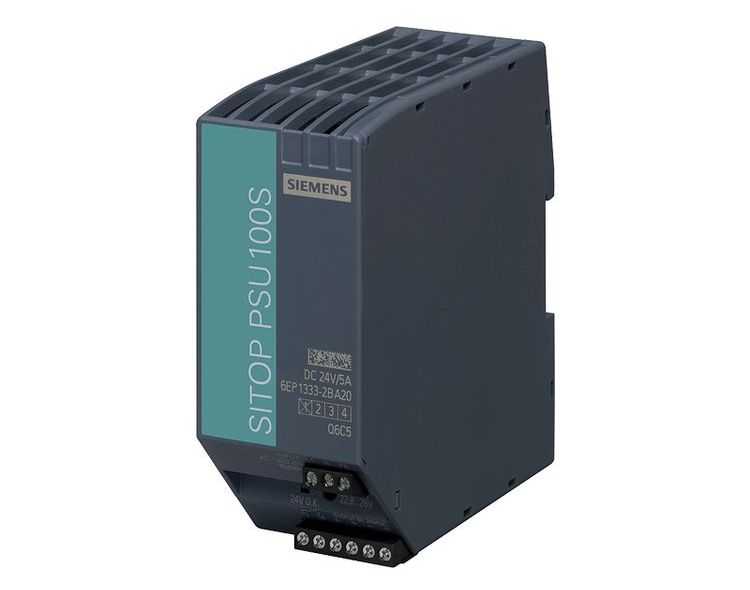

Представьте ситуацию: к вам попал промышленный блок питания Siemens SITOP или любой другой импульсный источник. Первое желание новичка – сразу включить его в сеть, чтобы понять, работает он или нет. В мире ремонта электроники это самая частая и дорогостоящая ошибка.

Включение неисправного импульсного блока питания в сеть – это как пытаться завести двигатель, в котором заклинило поршни. С вероятностью 99% вы либо устроите фейерверк с искрами и дымом, либо окончательно убьете дорогостоящие микросхемы и транзисторы, которые еще можно было спасти.

Ремонт блока питания – это работа сапера. Здесь не работают методы «наугад» или «метод тыка». Нужен четкий план и понимание, что вы делаете на каждом этапе. В этой статье мы разберем пошаговый алгоритм действий для начинающего диагноста, который позволит вам безопасно локализовать неисправность и подготовить устройство к ремонту.

Этап 1: Техника безопасности – железное правило

Прежде чем мы коснемся щупами мультиметра платы, поговорим о самом главном – вашей безопасности и сохранности оборудования. Напряжение в высоковольтной части блока питания может достигать 350 вольт и выше, и оно способно убить.

• Разряд высоковольтных конденсаторов.
  Даже если блок питания выключен из розетки, входные электролитические конденсаторы (те, что самые большие) долгое время сохраняют смертельный заряд.
  • Чем разряжать: Только через нагрузку! Используйте резистор сопротивлением 5-10 Вт и номиналом около 5-10 кОм, или обычную лампу накаливания 220 В.
  • Как разряжать: Подключите нагрузку к выводам конденсатора на 10-20 секунд. Не коротите выводы отверткой – это вызовет короткое замыкание на плате, повреждение дорожек и внутренний взрыв конденсатора.
  • Сколько ждать: После отключения от сети всегда ждите 3-5 минут перед вскрытием, даже если конденсаторы кажутся разряженными.
• Гальваническая развязка и измерительные приборы.
  Если вы планируете использовать осциллограф для изучения осциллограммы ШИМ-контроллера, подключайте его к плате только через разделительный трансформатор. Первичная цепь БП напрямую связана с фазой и нулем сети. Подключив «землю» осциллографа к «минусу» высоковольтной части, вы создадите короткое замыкание на плате через заземление прибора.

Этап 2: Внешний осмотр и первичная прозвонка

Первое, что нужно сделать, когда блок питания окажется у вас на столе – внимательно осмотреть его. Часто проблемы видны невооруженным глазом.

• Поиск дефектов пайки: Ищите микротрещины («молнии») на контактах силовых трансформаторов, дросселей и массивных радиаторах. Из-за постоянного нагрева и охлаждения пайка со временем разрушается.
• Конденсаторы: Вздутые конденсаторы – самая частая болезнь. Если верхняя часть алюминиевого корпуса вздута или видны подтеки электролита – деталь подлежит замене. Но помните: отсутствие вздутия не гарантирует работоспособность (потеря емкости, высокое ESR).
• Подгоревшие дорожки: Потемневший текстолит или обугленные дорожки укажут на место, где произошло сильное тепловыделение.

Далее берем мультиметр и переводим его в режим прозвонки или измерения сопротивления. Начинаем проверку входной цепи.

• Предохранитель: Прозваниваем. Если обрыв – это симптом, а не причина. Просто заменой предохранителя дело не исправить, нужно искать, почему он сгорел.
• Варистор: Сопротивление исправного варистора (круглая таблетка синего или оранжевого цвета) должно стремиться к бесконечности. Малое сопротивление – варистор пробит и требует замены.
• Диодный мост: Проверяем диоды на обрыв и короткое замыкание на плате. В схеме диоды должны звониться только в одну сторону. Если звонятся в обе – они пробиты.

Этап 3: Проверка силовой части (без подачи сети)

Если входные цепи целы, переходим к сердцу преобразователя – силовым ключам. Это полевые транзисторы (MOSFET) или IGBT.

Как проверить полевые транзисторы мультиметром

Полевые транзисторы боятся статического электричества и пробоя. Прозванивать их нужно аккуратно. Методика основана на измерении сопротивления переходов и «эффекте заряда затвора».

• Шаг 1: Выводы транзистора (сток, исток, затвор) закорачиваем пинцетом, чтобы снять возможный заряд с затвора.
• Шаг 2: Ставим мультиметр на прозвонку. Проверяем переход сток-исток. У исправного транзистора он звонится как диод (показывает падение напряжения 0,4-0,7 В) только в одну сторону (плюс на истоке).
• Шаг 3: Проверяем затвор. Касаемся щупом затвора, а вторым – истока. Затвор должен показывать бесконечное сопротивление (обрыв). Если есть хоть какое-то сопротивление – транзистор пробит.

Важный нюанс: Если мультиметр показывает короткое замыкание на плате по цепям сток-исток, не спешите выпаивать деталь. Возможно, пробит не сам транзистор, а выходные диоды Шоттки во вторичной цепи (они часто параллельны выходу).

Проверка диодов Шоттки

Это мощные диоды на выходе блока питания. Их коварство в том, что мультиметром (на низком напряжении) они могут прозваниваться как исправные, но под нагрузкой (высокое напряжение) пробиваются. Лучший способ – проверка напряжением (если есть блок питания) или замена на заведомо исправные при малейшем подозрении.

Этап 4: Проверка цепей управления

Силовые транзисторы управляются маленькой микросхемой – ШИМ-контроллером. Если питание на неё не приходит или она не задает импульсы, преобразователь мертв.

• Поиск даташита: Внимательно смотрим маркировку микросхемы. Это может быть UC3842, TL494, NCP1200 и другие. По этой маркировке находим техническую документацию (даташит). Вам нужно узнать назначение выводов (пинов) и напряжение питания.
• Проверка питания VCC: Включаем блок питания через лампочку (см. Этап 5) и измеряем напряжение на выводе питания микросхемы (VCC). Если напряжения нет или оно ниже нормы (например, вместо 12-15 В еле теплится 5 В), значит проблема в цепях запуска или самой микросхеме пробита цепь питания.
• Опорное напряжение: У большинства ШИМ-контроллеров есть вывод Vref (опорное напряжение), обычно 5 В. Если его нет, а питание на VCC приходит – микросхема, скорее всего, неисправна.

Этап 5: Первый пуск через лампочку

Итак, вы заменили подозрительные детали, пропаяли контакты. Как включить блок питания после ремонта, чтобы не спалить новую начинку? Только через лампу накаливания! Это лучший друг диагноста.

Схема подключения

Выпаиваем сетевой предохранитель или отключаем первичную цепь. В разрыв цепи (последовательно с блоком питания) подключаем патрон с лампой накаливания мощностью 60-100 Вт.

Интерпретация поведения лампы

• Лампа вспыхнула и погасла (или тускло светится). Идеальный вариант. В момент включения бросился ток на зарядку высоковольтных конденсаторов (поэтому вспышка), затем микросхема запустилась, и потребление упало до холостого хода. Блок готов к проверке напряжений на выходе.
• Лампа горит в полнакала или ярко постоянно. Это верный признак короткого замыкания на плате. Лампа своим сопротивлением ограничивает ток, не давая блоку взорваться. Ищите короткое замыкание в силовых цепях (пробитые транзисторы, диоды, витковое замыкание в трансформаторе).
• Лампа не зажглась вообще. Скорее всего, нет напряжения на входе (обрыв предохранителя, хотя вы его уже прозвонили) или не запускается ШИМ-контроллер (нет питания или задающего генератора).

Профессиональный ремонт: когда нужна рука мастера

Диагностика блока питания мультиметром и замена очевидных деталей – это только вершина айсберга. В реальной практике часто встречаются скрытые дефекты: потеря емкости конденсаторами без внешних признаков (высокое ESR), микротрещины в корпусах SMD-компонентов, усыхание термоинтерфейсов или нестабильная работа ШИМ-контроллера на высокой частоте.

Если вы столкнулись с нестандартным поведением оборудования, или ремонт промышленного блока питания требует сложного демонтажа и последующей настройки, доверьте эту задачу профессионалам.

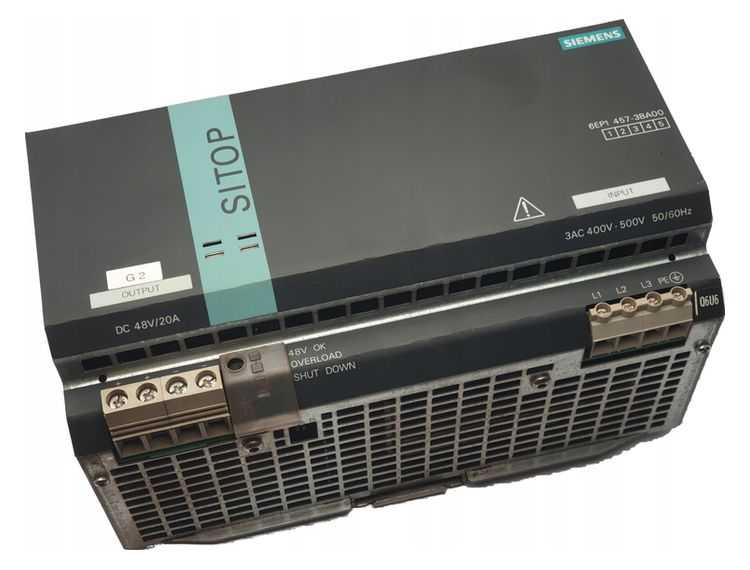

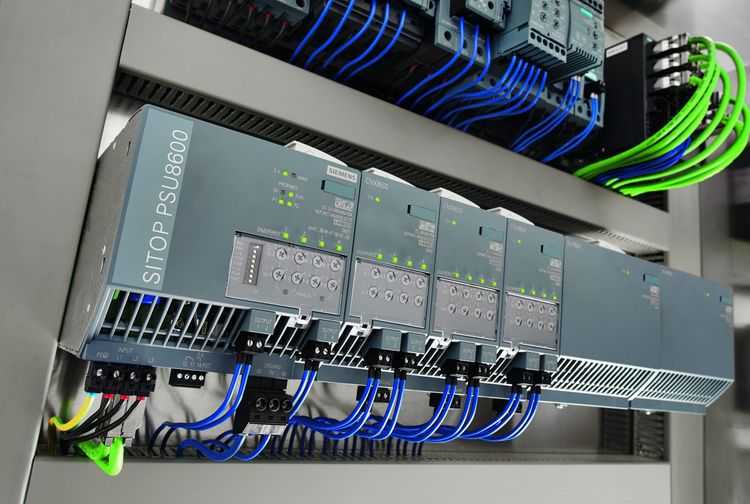

Икс Пром Суппорт предлагает услуги по компонентному ремонту промышленной электроники любой сложности. Наши инженеры ежедневно выполняют компонентный ремонт блоков питания Siemens SITOP, а также других производителей. Мы располагаем всем необходимым оборудованием: от прецизионных измерителей ESR до осциллографов с функцией записи переходных процессов. Обращаясь к нам, вы получаете гарантию не на словах, а на деле, и точную диагностику любого узла, будь то первичная или вторичная цепь БП.

Чек-лист начинающего диагноста

Чтобы не запутаться в последовательности действий, сохраните для себя этот краткий алгоритм:

• Безопасность: Обесточить, разрядить конденсаторы.
• Визуальный осмотр: Вздутия, трещины пайки, гарь.
• Вход: Прозвонка предохранителя, варистора, диодного моста.
• Силовая часть: Проверка транзисторов и диодов Шоттки (мультиметром, но лучше тестером компонентов).
• Управление: Поиск даташита на ШИМ-контроллер, проверка его питания.
• Пуск: Включение через лампу накаливания 60-100 Вт.
• Измерения: Контроль выходных напряжений.

Помните, что успешный ремонт импульсных блоков питания – это не гадание на кофейной гуще, а строгая система. Двигайтесь последовательно, не игнорируйте этап проверки через лампу, и тогда даже сложный ремонт промышленных блоков питания станет для вас понятной и выполнимой задачей.

Если у вас возникли трудности на любом из этапов или требуется квалифицированная помощь, обращайтесь к нам, в Икс Пром Суппорт. Мы всегда готовы восстановить работоспособность вашего оборудования.
