Как проверить частотный преобразователь мультиметром: пошаговая инструкция перед отправкой в ремонт
«Отключите питание, подождите 15 минут, переведите мультиметр в режим проверки диодов и прозвоните входной мост на L1-L3 и выходные ключи на U-V-W. Нормальные показания — 0,3 — 0,7 В в одну сторону, OL в другую. Короткое замыкание (0 В) — признак серьёзной неисправности.»
Зачем самостоятельно проверять преобразователь перед ремонтом
Внезапная остановка привода на производстве всегда приводит к простою и убыткам. Однако далеко не в каждом случае нужно сразу снимать блок и везти его в сервис.
Простая проверка обычным мультиметром помогает за 5 — 10 минут понять:
- Есть ли повреждения в силовой части (выпрямитель или инвертор).
- Стоит ли вообще ремонтировать устройство.
- Можно ли безопасно подавать питание на прибор.
По статистике, примерно 60% серьёзных отказов связаны именно с силовыми полупроводниками.
Техника безопасности — это главное
Внутри преобразователя стоят мощные конденсаторы шины постоянного тока. Даже после отключения питания на них может оставаться напряжение 537 В (+/- 3%) в течение 10 — 15 минут.
Обязательный порядок действий:
| Шаг | Действие | Пояснение |
|---|---|---|
| 1 | Отключите автомат и полностью обесточьте прибор | Снимите силовую вилку |
| 2 | Выждите минимум 10 — 15 минут | Для естественного разряда конденсаторов |
| 3 | Переключите мультиметр в режим DC Voltage | Проверьте остаточное напряжение |
| 4 | Замерьте напряжение между клеммами DC+ и DC- | Должно быть 0 В |
| 5 | Только после этого снимайте крышки | Можно начинать измерения |
Важно: Проверять прибор под напряжением или без разрядки конденсаторов крайне опасно для жизни.
Что понадобится для диагностики
- Цифровой мультиметр с режимом проверки диодов (символ →|– ).
- Крестовые и плоские отвёртки.
- Схема подключения (обычно наклеена на внутренней стороне крышки).
- Смартфон — чтобы зафиксировать расположение проводов.
Обязательно отключите от прибора все внешние кабели:
- Питание (L1, L2, L3 / R, S, T)
- Выход на двигатель (U, V, W)
Пошаговая проверка силовой части
Проверка проводится в режиме диода. У исправных элементов падение напряжения составляет 0,3 — 0,7 В в одну сторону и «OL» (бесконечность) — в другую.
1. Проверка входного выпрямительного моста (L1, L2, L3)
Верхнее плечо (к +):
- Чёрный щуп на DC+, красный — поочерёдно на L1, L2, L3 → 0,3–0,7 В
- Красный на DC+, чёрный — поочерёдно на L1, L2, L3 → OL
Нижнее плечо (к -):
- Красный щуп на DC-, чёрный — поочерёдно на L1, L2, L3 → 0,3–0,7 В
- Чёрный на DC-, красный — поочерёдно на L1, L2, L3 → OL
2. Проверка выходных IGBT-транзисторов (U, V, W)
Верхние ключи:
- Чёрный на DC+, красный — поочерёдно на U, V, W → 0,3–0,7 В
- Красный на DC+, чёрный — поочерёдно на U, V, W → OL
Нижние ключи:
- Красный на DC-, чёрный — поочерёдно на U, V, W → 0,3–0,7 В
- Чёрный на DC-, красный — поочерёдно на U, V, W → OL
Таблица результатов диагностики
| Измерение | Норма | Короткое замыкание | Обрыв |
|---|---|---|---|
| L1-L3 → DC+ | 0,3–0,7 В | 0 В | OL |
| DC+ → L1-L3 | OL | 0 В | OL |
| L1-L3 → DC- | 0,3–0,7 В | 0 В | OL |
| DC- → L1-L3 | OL | 0 В | OL |
| U-V-W → DC+ | 0,3–0,7 В | 0 В | OL |
| DC+ → U-V-W | OL | 0 В | OL |
| U-V-W → DC- | 0,3–0,7 В | 0 В | OL |
| DC- → U-V-W | OL | 0 В | OL |
Выводы по результатам:
- Все измерения в норме → проблема, скорее всего, в плате управления.
- Есть 0 В в обе стороны → пробой полупроводников.
- OL в обе стороны → обрыв (выгорел элемент).
Особенности мощных моделей (от 30 кВт)

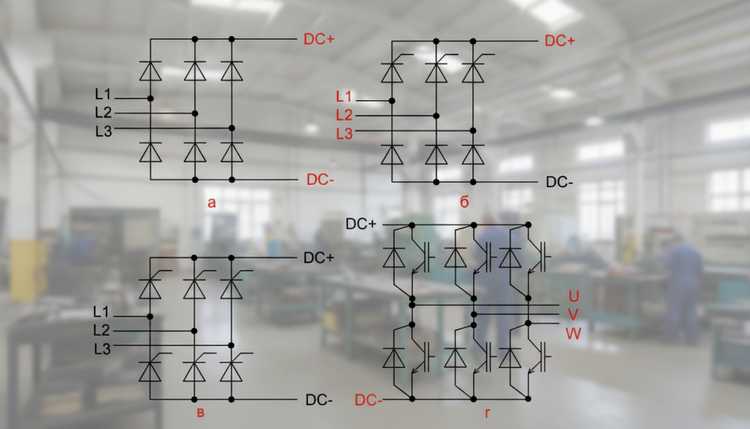

В некоторых приборах входной мост выполнен на тиристорах (управляемый или полууправляемый). В этом случае мультиметр может показывать OL на тиристорных плечах — это норма. Ориентируйтесь на схему, наклеенную на крышке прибора.
Что мультиметр не покажет
- Старение электролитических конденсаторов (потеря ёмкости).
- Плавающие неисправности (проявляются только при нагреве).
- Повреждения драйверов IGBT.
- Проблемы с платой управления и внутренним источником питания.
В таких случаях потребуется более глубокая диагностика в сервисе.
Чек-лист перед обращением в ремонт
- Питание полностью снято, конденсаторы разряжены.
- Все силовые кабели отключены.
- Выполнена проверка моста и транзисторов.
- Сделаны фото шильдика, схемы и результатов измерений.
- Параметры (если возможно) сохранены.
Когда ремонт выгоден, а когда лучше заменить
- Пробой силовых ключей на маломощных моделях (до 7,5 кВт) — часто дешевле поставить новый прибор.
- Обрыв или повреждение отдельных элементов — ремонт обычно целесообразен.
- Силовая часть исправна — проблема в электронике, требуется квалифицированная диагностика.
Следующие шаги
Если после проверки преобразователь всё равно не запускается, а силовая часть исправна — проверьте наличие 24 В на плате управления, сигналы запуска и аналоговые задания.
При обнаружении короткого замыкания не подавайте питание повторно.
