Коды ошибок Fanuc ЧПУ — полный справочник топ-25 самых частых и способы их устранения
Системы ЧПУ Fanuc заслуженно считаются эталоном надежности в мире металлообработки, однако и они не застрахованы от аппаратных сбоев или ошибок программирования. Внезапная остановка обрабатывающего центра из-за непонятного набора цифр на стойке — это всегда прямые убытки для производства.
Систематизированный подход к расшифровке системных сообщений позволяет оперативно локализовать дефект и минимизировать время простоя линии. В данном справочнике собраны 25 наиболее распространенных кодов аварий Fanuc, с которыми дежурные инженеры и операторы сталкиваются чаще всего.
Какие бывают типы ошибок Fanuc и как их читать?
Система ЧПУ Fanuc генерирует диагностические сообщения (Alarms), которые четко классифицируются по функциональным блокам оборудования. В зависимости от поколения стойки (0i-MD, 0i-TF, 31i и др.), аварии кодируются цифровыми индексами или буквенно-цифровыми префиксами.
Выделяют следующие базовые группы неисправностей:
- Программные (P/S): Ошибки синтаксиса управляющих программ, некорректного ввода G-кодов или сбоев при передаче данных по RS-232/Ethernet.
- Приводные (Servo): Аварии контуров позиционирования, сервоусилителей, силовых кабелей и обратной связи (абсолютных и инкрементальных энкодеров).
- Шпиндельные (Spindle): Неисправности шпиндельного двигателя, датчика ориентации вала или силового инвертора шпинделя.
- Превышение хода (OT): Выход исполнительного органа за пределы разрешенных концевых выключателей (как программных, так и аппаратных).
- Логические (PMC): Сбои программируемого контроллера станка (встроенного PLC) и модулей ввода-вывода. При поиске таких дефектов незаменима экранная страница SYSTEM → PMC → DIAGNOS, позволяющая в реальном времени отслеживать физический статус триггеров периферии.
Топ-25 кодов ошибок Fanuc: расшифровка и решения
В таблице собраны основные коды, встречающиеся как на классических фрезерных и токарных станках, так и в ячейках с роботизированной автоматизацией Fanuc.
| Код ошибки | Тип | Описание сбоя | Вероятная первопричина | Первоочередные действия |
|---|---|---|---|---|
| 086 | Программные (P/S) | Сбой устройства ввода (I/O) / Ошибка формата | Попытка чтения кадра с недопустимым символом, некорректные параметры четности при передаче программы. | Отредактировать синтаксис управляющей программы, проверить параметры интерфейса передачи. |
| 073 | Программные (P/S) | Не задана коррекция на инструмент | В активной строке вызван код компенсации, но в регистре «H» или «D» отсутствует числовое значение. | Внести корректные геометрические параметры износа и длины фрезы/резца в таблицу офсетов. |
| 401 | Приводные (Servo) | Отключен сигнал готовности сервопривода (VRDY) | На силовой модуль не подано напряжение управления, разомкнута цепь аварийного останова, дефект кабеля. | Оценить индикацию на светодиодном табло усилителя, проверить фазы питания. Выполнить ремонт сервоприводов. |
| 410 (X), 420 (Y), 430 (Z) | Приводные (Servo) | Погрешность положения в режиме удержания | Чрезмерный люфт механики, заклинивание направляющих, повреждение кабельной трассы энкодера. | Проверить плавность перемещения суппорта вручную, протестировать шлейф датчика обратной связи на обрыв. |
| 411 (X), 421 (Y), 431 (Z) | Приводные (Servo) | Ошибка слежения (динамическое рассогласование) | Завышен контур ускорения, падение крутящего момента из-за дефекта обмоток, механическая перегрузка. | Оптимизировать параметры ускорения оси в программе, провести ревизию механической части. |
| 413 (X), 423 (Y), 433 (Z) | Приводные (Servo) | Ошибка цифро-аналогового преобразователя (ЦАП) | Выход расчетного сигнала за допустимые границы, аппаратный сбой платы управления ЧПУ. | Проверить сигнальные кабели связи стойки ЧПУ с приводом, перезагрузить систему. |
| 414 (X), 424 (Y), 434 (Z) | Приводные (Servo) | Критическая ошибка цифровой сервосистемы | Аппаратный отказ интеллектуального силового модуля (IPM), сбой параметров настройки сервоконтура. | Снять показания с диагностических параметров 720-722 для локализации конкретного электронного дефекта. |
| 2030 | Превышение хода (OT) | Достигнут программный лимит перемещения | Координата в кадре ведет инструмент за границы зоны безопасной обработки. | Активировать режим обхода концевиков кнопкой «Overtravel Cancel» и на ручной подаче (JOG) аккуратно отвести ось. |
| 510/511 | Превышение хода (OT) | Нарушение барьера мягкого лимита по Х (+/-) | Текущая координата вышла за пределы программных ограничений, прописанных станкостроителем. | Сверить текущие координаты с уставками в системных параметрах 1320 и 1321, скорректировать нули детали. |
| 700 | Системные (System) | Опасный перегрев материнской платы NC | Выход из строя охлаждающего кулера процессорного блока ЧПУ, сильное загрязнение радиатора. | Проверить вращение вентиляторов внутри стойки, очистить вентиляционные отверстия от пыли и масляного налета. |
| 704 | Шпиндельные (Spindle) | Превышение температуры главного привода | Длительная работа шпинделя на максимальных оборотах с высокой нагрузкой, заклинивание подшипников. | Приостановить обработку, дать узлу остыть, проверить циркуляцию масляного охлаждения шпинделя. |
| 100 (PWE) | Системные (System) | Активен режим редактирования параметров | Переключатель Parameter Write Enable находится в состоянии «1», разрешая запись в системную память. | После завершения пусконаладки вернуть бит PWE в значение «0» на странице SETTING и нажать клавишу RESET. |
| SP9031 | Шпиндельные (Spindle) | Сбой синхронизации скорости шпинделя | Обрыв связи с импульсным датчиком мотора, некорректный уровень заземления экрана кабеля. | Проверить экранирование сигнального провода энкодера. При внутренней аппаратной ошибке потребуется сервисный ремонт. |
| SRVO-021 | Робот (Robot) | Зарегистрировано столкновение механической руки | Резкий скачок тока на двигателях робота, вызванный физическим препятствием на траектории. | Проверить рабочую зону манипулятора, убрать посторонние предметы, сбросить триггер через пульт Teach Pendant. |
| SRVO-068 | Робот (Robot) | Аномальное состояние тормозного гальванического контура | Короткое замыкание или обрыв обмотки удерживающего тормоза одного из сочленений робота. | Прозвонить силовую кабельную цепь питания тормозных муфт, протестировать реле управления тормозами. |
| SRVO-045 | Робот (Robot) | Выход манипулятора за рабочий диапазон | Манипулятор попытался выполнить движение за рамки конструктивных углов вращения осей. | В ручном режиме вернуть звенья робота в безопасную зону, переписать траекторию в программе. |
| MOTN-017 | Движение (Motion) | Погрешность финального позиционирования инструмента | Наличие механического люфта в редукторе, дрейф нулевой точки из-за износа узлов. | Выполнить калибровку опорных систем координат или заново привязать рабочий инструмент. |
| MOTN-615 | Движение (Motion) | Конфликт алгоритма управления торможением | Ошибка программной конфигурации динамического торможения привода при остановке траектории. | Деактивировать данную функцию для сбойной оси через корректировку специализированной переменной J519. |
| SYST-322 | Системные (System) | Превышение лимита времени валидации статуса | Длительность перемещения исполнительного органа превысила уставки времени безопасности в модуле DCS. | Скорректировать лимиты времени в настройках Dual Check Safety (DCS) либо отключить данную контрольную функцию. |
Группы ошибок Fanuc: как быстро определить источник проблемы
Чтобы оперативно сориентироваться при поиске неисправности, достаточно взглянуть на характерный префикс или буквенный индекс кода аварии. Это позволяет сузить круг поиска до конкретного узла:
| Префикс / Тип ошибки | Локализация проблемы | Основной вектор диагностики |
|---|---|---|
| Программные (P/S) | Синтаксис, структура управляющих программ, кадры G-кода. | Проверка текста программы, корректности адресов и синтаксиса технологических циклов. |
| Приводные (Servo) | Силовые кабели, обмотки двигателей подачи, датчики положения. | Анализ состояния силовых кабелей, проверка питающих напряжений, осмотр модулей. |
| Шпиндельные (Spindle) | Инвертор шпинделя, оптические датчики частоты вращения, ремни. | Контроль заземления силового экрана, ревизия датчиков скорости, оценка нагрева двигателя. |
| Превышение хода (OT) | Аппаратные лимиты, концевые упоры осей, кулачки. | Смещение узла в безопасную зону в ручном режиме, проверка параметров ограничений. |
| Логические (PMC) | Электроавтоматика станка, датчики давления, клапаны, реле. | Отслеживание состояния физических дискретных сигналов (X/Y) в меню PMC Diagnosis. |
| Системные (SYST, SRVO) | Программное обеспечение роботов, системные платы ЧПУ. | Проверка внутренних аппаратных шин, часто требуется привлечение инженеров сервисного центра. |
Услуги Икс Пром Суппорт по ремонту оборудования Fanuc
Если стандартные действия по очистке и проверке не помогли восстановить работу станка, специалисты компании Икс Пром Суппорт готовы полностью взять решение проблемы на себя. Мы выполняем:
- Бесплатную первичную диагностику (при условии проведения ремонта в нашей лаборатории).

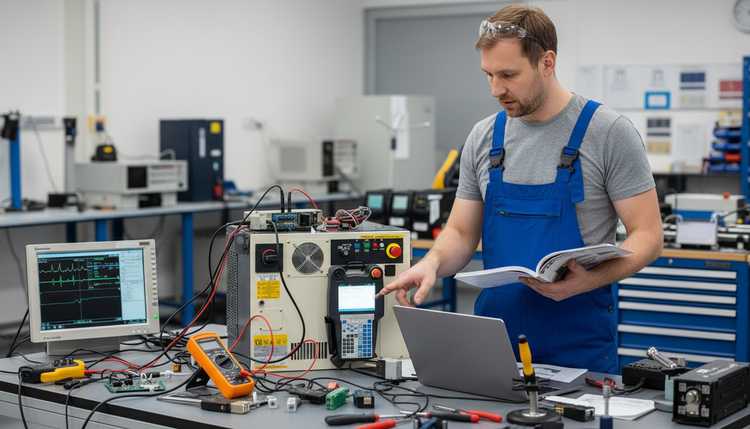

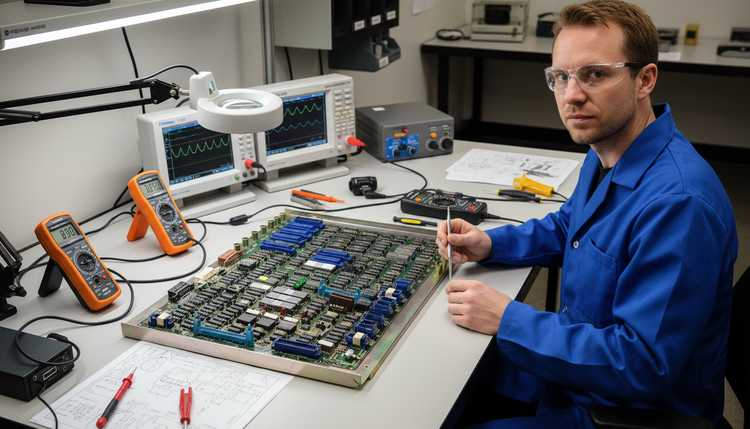

- Компонентный ремонт материнских плат ЧПУ, контроллеров и модулей ввода-вывода Fanuc. Локальное устранение дефектов на уровне микросхем и логических вентилей позволяет сэкономить до 70% от стоимости нового блока. При сбоях внутренней логики осуществляем квалифицированный ремонт контроллеров станка.

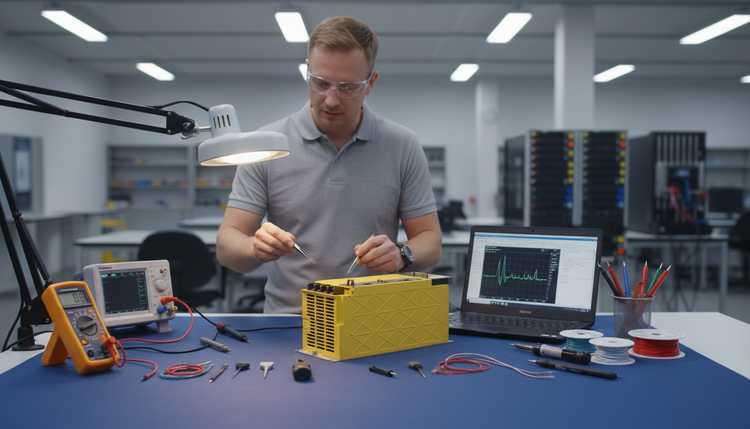

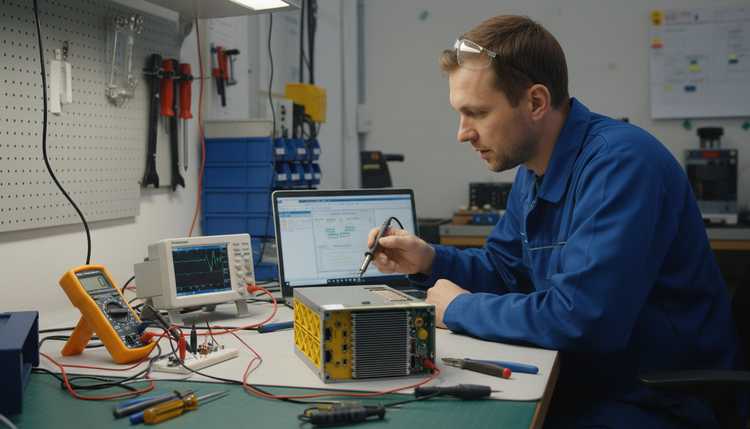

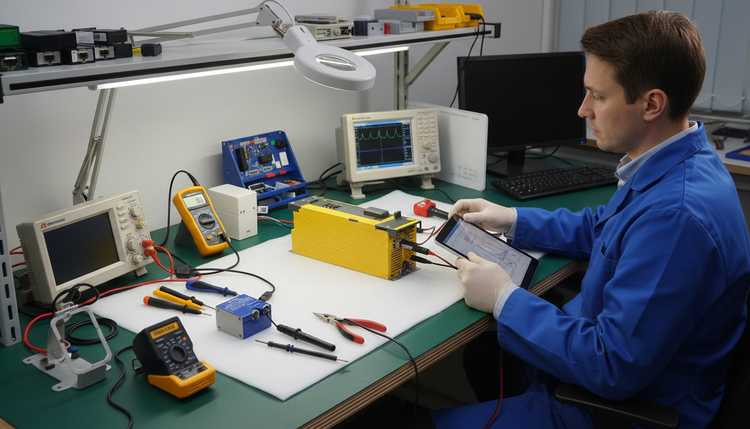

- Восстановление сервоусилителей, шпиндельных инверторов и силовых модулей. Выполняем замену деградировавших IGBT-транзисторов, восстановление драйверных цепей и внутренних блоков питания.
- Работа по всей территории РФ. Обеспечиваем удобную логистику — вы можете отправить неисправный блок через любую крупную транспортную компанию.
Часто задаваемые вопросы (FAQ) по ошибкам Fanuc
Что означает ошибка 086 Fanuc и как её исправить?
Данное сообщение относится к категории программных сбоев (P/S Alarm). Чаще всего оно свидетельствует о том, что при передаче управляющей программы по интерфейсу RS-232 или с флеш-карты система обнаружила недопустимый символ, пустой кадр или столкнулась с несовпадением параметров четности. Необходимо проверить целостность кода программы и настройки порта ввода-вывода.
Профессиональный ремонт электронных плат существенно выгоднее полной замены узла.
Как отправить модуль Fanuc в ремонт из другого региона?
Демонтируйте неисправный электронный блок, упакуйте его в специализированный антистатический пакет (для защиты микросхем от статических разрядов), плотно оберните в несколько слоев воздушно-пузырьковой пленки и уложите в жесткую картонную тару с амортизирующим наполнителем. Отправку в наш адрес можно оформить через ТК «СДЭК», «Деловые Линии» или «ПЭК». Полные юридические аспекты и гарантийные обязательства представлены в разделе условия ремонта.
