Математика трансформатора: самостоятельный расчет параметров с нуля

Проектирование трансформатора – это инженерная задача, требующая точного расчета. Правильно рассчитанное устройство обеспечит заявленную мощность, высокий коэффициент полезного действия, минимальные потери и долгий срок службы конечного изделия.

Физические основы и ключевые параметры трансформатора

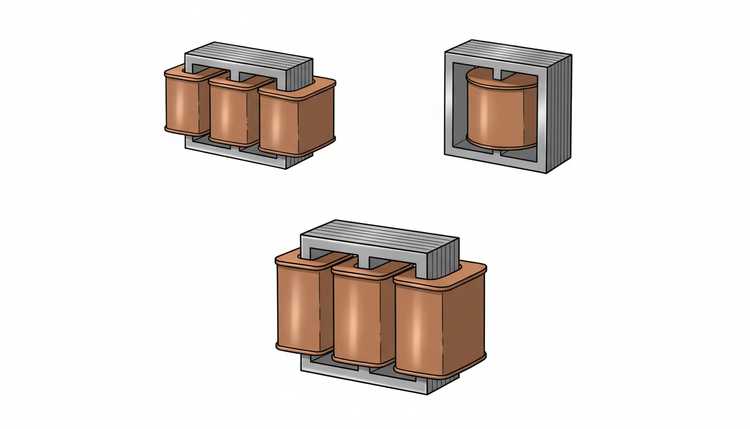

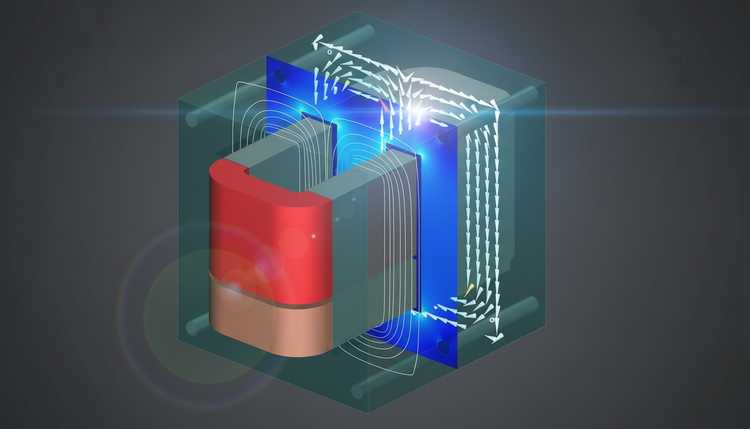

Принцип функционирования трансформатора базируется на явлении электромагнитной индукции. Протекающий по виткам первичной катушки переменный ток генерирует в магнитопроводе изменяющийся поток, который индуцирует электродвижущую силу (ЭДС) в каждой из вторичных обмоток. Для проведения корректных вычислений необходимо чётко понимать следующие основные параметры:

• Габаритная мощность (Pгаб): Предельная мощность, которую способен передать конкретный магнитопровод без входа в насыщение и перегрева.
• Полезная (активная) мощность (P): Фактическая мощность, снимаемая с вторичных цепей и потребляемая нагрузкой.
• Коэффициент полезного действия (КПД – η): Показатель эффективности, равный отношению выходной полезной мощности к потребляемой из сети. Для аппаратов малой мощности типично значение 0.7-0.8, тогда как у крупных силовых устройств этот показатель может достигать 0.95.
• Эффективное сечение сердечника (Sс): Наиболее важная геометрическая характеристика магнитопровода, напрямую определяющая его способность трансформировать мощность.
• Рабочая магнитная индукция (B): Амплитудное значение индукции в магнитопроводе, зависящее от марки стали и влияющее на потери в сердечнике.
• Плотность тока (J): Допустимая величина тока, приходящаяся на единицу поперечного сечения проводника, определяющая нагрев обмоток.
• Коэффициент заполнения окна (Kо): Доля площади окна магнитопровода, которая может быть занята медным проводом с учетом изоляции и каркаса.

Почему нельзя просто намотать «погуще»?

Распространенная ошибка начинающих – увеличивать количество витков или толщину провода без комплексного расчета. Это приводит к ряду негативных последствий:

• Перегрев. Несоответствие сечения провода рабочему току вызывает его нагрев и разрушение изоляции.
• Недопустимое падение напряжения. Слишком тонкий провод на вторичной обмотке приведет к большому падению напряжения под нагрузкой.
• Низкий КПД. Неоптимальное соотношение витков и сечения сердечника увеличивает потери в меди и стали.
• Магнитное насыщение сердечника. Слишком малое количество витков при заданном напряжении вызывает насыщение, резкое увеличение тока холостого хода и перегрев.

Только сбалансированный расчет всех параметров гарантирует надежную работу.

Пошаговый алгоритм расчета силового трансформатора

Для наглядности разберём порядок расчёта на конкретном примере проектирования сетевого трансформатора для блока питания.

Шаг 1. Определение исходных требований

• Формулирование исходных требований. Первым делом задаются напряжение и максимальный ток для всех планируемых вторичных обмоток (U₂, I₂). В нашем случае: U₂ = 24 В, I₂ = 2 А. Также фиксируются параметры питающей сети: напряжение U₁ = 220 В и частота f = 50 Гц.
• Определение выходной мощности: Pвых = U₂ * I₂ = 24 В * 2 А = 48 Вт.
• Оценка КПД. Для мощности около 50 Вт примем η = 0.85.
• Расчет входной мощности: Pвх = Pвых / η = 48 Вт / 0.85 ≈ 56.5 Вт.

Шаг 2. Выбор и расчет параметров магнитопровода

• Расчет габаритной мощности: Pгаб = (Pвх + Pвых) / 2 = (56.5 + 48) / 2 ≈ 52.3 Вт.
• Расчет требуемого сечения сердечника (формула для частоты 50 Гц): Sс (в см²) = 1.2 * √Pгаб (в Вт) = 1.2 * √52.3 ≈ 8.7 см². Выбираем стандартный магнитопровод с близким или бóльшим сечением.
• Определение количества витков на 1 Вольт (W₁): W₁ = K / Sс, где K – коэффициент, зависящий от марки стали. Для обычной трансформаторной стали часто используют K=50. W₁ = 50 / 8.7 ≈ 5.75 витка на Вольт.

Шаг 3. Расчет обмоток

• Первичная обмотка: N₁ = W₁ * U₁ = 5.75 * 220 ≈ 1265 витков.
• Вторичная обмотка (с учетом падения напряжения под нагрузкой ~10%): N₂ = (W₁ * U₂) / 0.9 = (5.75 * 24) / 0.9 ≈ 153 витка.
• Определение токов обмоток:
  • I₁ = Pвх / U₁ = 56.5 / 220 ≈ 0.257 А.
  • I₂ = 2 А (по условию).
• Выбор диаметра провода (по допустимой плотности тока J=2.5-3 А/мм² для трансформаторов малой мощности):
  • d₁ = 1.13 * √(I₁ / J) = 1.13 * √(0.257 / 2.5) ≈ 0.36 мм. Выбираем ближайший стандартный диаметр с изоляцией.
  • d₂ = 1.13 * √(I₂ / J) = 1.13 * √(2 / 2.5) ≈ 1.01 мм.

Шаг 4. Проверка возможности размещения обмоток в окне

• Рассчитываем площадь сечения всех витков в окне сердечника, исходя из диаметра провода без изоляции.
• Верификация возможности размещения. Рассчитанную площадь, занимаемую всеми проводниками, необходимо сопоставить с геометрическими размерами окна магнитопровода. Условие для успешной компоновки выглядит следующим образом: (N₁ * Sпров₁) + (N₂ * Sпров₂) + … < Sокна * Kₒ, где Sокна – площадь окна сердечника, а Kₒ – коэффициент его заполнения медью, обычно равный 0.3–0.35 для ручной намотки.
• Корректировка. Если суммарное сечение проводов превышает допустимое, требуется выбрать магнитопровод с более габаритным окном или увеличенным поперечным сечением и выполнить расчёт заново.

Частые ошибки при проектировании и намотке

• Пренебрежение проверкой на насыщение. Использование слишком малого числа витков первичной обмотки.
• Завышенная плотность тока. Применение тонких проводов для экономии места ведет к перегреву.
• Неучет падения напряжения во вторичной обмотке. На выходе под нагрузкой получается напряжение ниже расчетного.
• Плохая изоляция между обмотками и слоями. Приводит к пробою и межвитковому замыканию.
• Неправильная сборка магнитопровода. Зазоры и небрежная сборка Ш-образных пластин увеличивают ток холостого хода и гул.
