Оригинальные компоненты или аналоги: Как выбор элементной базы влияет на надежность ремонта

Ремонт блока питания – это не просто замена сгоревшей детали. Это сложный инженерный процесс, где судьба оборудования зависит от честности поставщика и квалификации мастера. Почему дешевый ремонт превращает ваш Siemens SITOP в мину замедленного действия и как отличить настоящий компонент от подделки? Читайте в нашем исследовании.

Цена ложной экономии

В сфере обслуживания промышленной электроники существует негласное правило: скупой платит дважды, а в случае с дорогостоящими станками или линиями – трижды. Когда выходит из строя блок питания Siemens SITOP, перед инженером или снабженцем встает соблазн сэкономить, отдав устройство в сомнительную мастерскую, где обещают «дешево и быстро». Приманка низкой ценой срабатывает безотказно, но за ней всегда скрывается один и тот же крючок – проблема контрафакта и некачественных компонентов.

Рынок электронных компонентов сегодня напоминает минное поле. По некоторым оценкам, доля поддельных электронных компонентов в низком ценовом сегменте достигает 30-40%. Использование таких деталей сводит надежность ремонта к нулю. В этой статье мы на примере ремонта блоков питания Siemens SITOP разберем, почему компания Икс Пром Суппорт делает ставку исключительно на оригинальные транзисторы Infineon, качественные конденсаторы и строгий входной контроль, и как это влияет на ресурс работы блока питания после ремонта.

Часть 1: Силовая часть – сердце блока питания

Любой промышленный блок питания начинается с силовой части. Именно здесь происходят основные преобразования напряжения, и именно здесь возникают самые высокие нагрузки. Транзисторы и диоды – это первая линия обороны, которая принимает на себя удар.

Транзисторы: Правда о сопротивлении и перегреве

Когда мастер подбирает аналоги для замены вышедшего из строя MOSFET, он смотрит на корпус и примерные характеристики. Но дьявол, как всегда, кроется в деталях. Для надежной работы ключевого элемента критически важны три параметра:

• Напряжение пробоя (Vds): Запас по напряжению должен быть не менее 20-30%. Дешевые аналоги часто имеют завышенные паспортные данные, которые не соответствуют реальности.
• Сопротивление открытого канала (Rds on): Это главный враг температурного режима.
• Время переключения: Скорость открытия и закрытия транзистора.

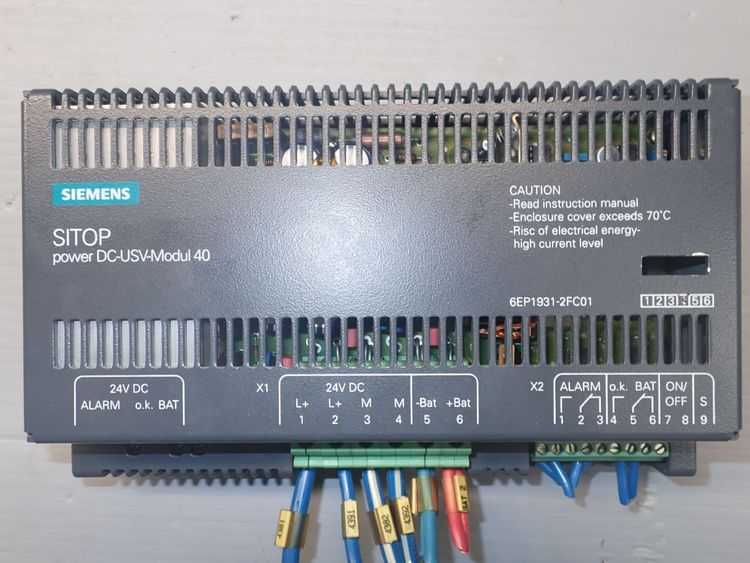

Пример из практики: Представьте, что при ремонте блока питания Siemens SITOP вместо оригинального транзистора с сопротивлением Rds on 0.4 Ом устанавливается дешевый китайский аналог с заявленным сопротивлением 0.6 Ом. Казалось бы, разница невелика. Но по закону Джоуля-Ленца количество тепла, выделяемое на переходе, растет пропорционально квадрату тока. В итоге китайский аналог греется значительно сильнее. Перегрев ведет к изменению характеристик, далее – к тепловому пробою. Сгоревший ключ в 80% случаев тянет за собой ШИМ-контроллер и, конечно, предохранитель, превращая локальный ремонт в капитальный.

Диоды Шоттки: Иллюзия надежности

Диоды Шоттки ценятся за малое падение напряжения, но они очень критичны к импульсным токам и обратному напряжению. Дешевые диоды, произведенные с нарушением технологии, не способны держать заявленные параметры в динамике. В момент пуска блока питания или при скачке напряжения в сети такой диод мгновенно «пробивается», вызывая короткое замыкание. Восстановить работоспособность устройства после этого зачастую стоит дороже, чем сразу провести компонентный ремонт промышленных блоков питания у профессионалов.

Часть 2: Конденсаторы – тихие убийцы стабильности

Визуально новые конденсаторы выглядят одинаково: цилиндрический корпус, две ножки. Именно здесь кроется самый распространенный миф о «таких же микрофарадах». Многие ошибочно полагают, что если емкость совпадает, то и работать деталь будет так же. Но для импульсных блоков питания параметр емкости далеко не самый важный.

Параметр Low ESR и его значение

В высокочастотных преобразователях конденсатор работает в тяжелых условиях. Ключевым параметром здесь является ESR – эквивалентное последовательное сопротивление.

• Оригинальный конденсатор (например, Nichicon или Rubycon): Имеет низкое ESR, которое сохраняется стабильным на протяжении всего срока службы. Он эффективно сглаживает пульсации и минимально нагревается.
• Дешевый китайский конденсатор: Его реальные параметры могут быть неизвестны. У него ESR может быть в 3-5 раз выше изначально, а через 100 часов работы из-за высыхания электролита или плохого контакта внутри этот показатель вырастает еще больше.

Последствия такого ремонта очевидны: конденсатор перегревается (иногда вплоть до вздутия), резко возрастают пульсации выходного напряжения. Для подключенных контроллеров (ПЛК) это катастрофа: повышенные пульсации воспринимаются как помехи, происходят сбои в работе, самопроизвольные перезагрузки и ошибки в логике работы оборудования. Икс Пром Суппорт всегда проводит входной контроль компонентов, проверяя ESR перед монтажом.

Часть 3: Управляющая электроника и обратная связь

Если силовая часть – это мышцы, то микросхемы и оптроны – это мозг и нервная система блока питания Siemens SITOP. Здесь цена ошибки при выборе аналога наиболее высока.

Поддельные ШИМ-контроллеры

Микросхемы ШИМ-контроллеров – лидеры по количеству подделок. Мошенники берут дешевый низковольтный кристалл, перебивают маркировку лазером (ставят маркировку дорогой микросхемы) и продают как оригинал. Визуально отличить такую подделку невозможно без специального тестера. Установка такого компонента приводит к тому, что блок питания не выходит на рабочую частоту, работает нестабильно или сгорает при первой же нагрузке.

Деградация оптронов

Оптроны обратной связи отвечают за стабильность выходного напряжения. Дешевые аналоги или компоненты сомнительного происхождения имеют свойство деградировать со временем. Их параметры «плывут», коэффициент передачи меняется. Это приводит к тому, что у отремонтированного блока плавает выходное напряжение, что недопустимо для питания чувствительной промышленной логики.

Услуги компании Икс Пром Суппорт

Мы не занимаемся угадыванием. В отличие от гаражных мастерских, мы предлагаем промышленный подход к восстановлению оборудования. Наши услуги включают полный цикл работ: от диагностики и подбора комплектующих до финальных испытаний под нагрузкой.

• Профессиональный компонентный ремонт промышленной электроники любой сложности.
• Ремонт промышленных блоков питания, включая всю линейку Сименс Ситоп.
• Восстановление сервоприводов, контроллеров и модулей ввода-вывода.

Наше преимущество – доступ к оригинальным компонентам. Мы осуществляем закупку у официальных дистрибьюторов (Infineon, ST, Vishay, Nichicon), что полностью исключает попадание контрафакта на наш монтажный стол.

Часть 4: Методология X Prom Support – Наука надежности

Почему мы даем 12 месяцев гарантии на ремонт, в то время как конкуренты ограничиваются месяцем? Ответ прост: мы уверены в каждом установленном компоненте и качестве нашей работы.

Наша методология строится на трех китах:

1. Закупка у официальных дистрибьюторов. Мы не работаем на радиорынках и не заказываем детали на сомнительных интернет-площадках с двухнедельной доставкой. Прозрачность происхождения детали – залог долгой работы.
2. Входной контроль компонентов. Каждый транзистор, диод и микросхема перед установкой проверяются. Мы используем тестеры транзисторов и RLC-метры для замера реальной емкости и ESR конденсаторов. Если деталь не соответствует паспортным данным, она отбраковывается.
3. Соблюдение термопрофиля пайки. Нельзя просто взять и «припаять» деталь мощным паяльником. Мы используем профессиональные паяльные станции и термовоздушные установки с контролем температуры. Важно выдержать правильный нагрев, чтобы не перегреть соседние компоненты, не пересушить конденсаторы и не оторвать токоведущие дорожки от текстолита. От качества пайки напрямую зависит срок службы всего устройства.

Доверяйте профессионалам

Ремонт промышленной электроники – это не замена запчасти в тостере. Это высокотехнологичный процесс, требующий глубоких знаний, опыта и честности по отношению к клиенту. Экономия в несколько тысяч рублей на замене блока питания Siemens SITOP с использованием китайских аналогов и кустарных методов может обернуться простоем цеха, выходом из строя дорогостоящего оборудования за миллионы рублей и срывом сроков производства.

Дешевый ремонт – это всегда лотерея и, как следствие, двойные расходы. Мы же предлагаем предсказуемый результат, подтвержденный 12 месяцами гарантии. Это не просто цифра, это наша уверенность в каждом транзисторе, каждом конденсаторе и каждой пайке.

Если вам необходим надежный ремонт блоков питания Siemens SITOP или любых других устройств, обращайтесь к нам. Не рискуйте работой своего оборудования.

Обращайтесь к нам, и мы вернем вашу технику к жизни с гарантией на годы вперед!
