Пайка BGA: технологии, этапы и инструменты для профессионального ремонта электроники
BGA (Ball Grid Array) – технология корпусирования, при которой выводы чипа сформированы в виде упорядоченной матрицы припойных шариков на его нижней плоскости. Вместо привычных ножек по периметру – плотная сетка контактов под корпусом, что позволяет разместить сотни выводов на площади в несколько квадратных сантиметров.
Именно поэтому BGA-компоненты стали стандартом для современной электроники – от смартфонов до промышленных контроллеров. Традиционные корпуса с выводами по периметру физически не способны обеспечить нужную плотность соединений в компактных устройствах.
Однако у этой технологии есть и обратная сторона: визуально проверить качество пайки после установки микросхемы практически невозможно. Шарики припоя скрыты под корпусом, и единственный надёжный способ контроля – рентгеновский анализ. Именно поэтому пайка BGA считается одним из самых сложных видов ремонта электроники.
Основные этапы пайки BGA
Весь процесс можно разделить на четыре ключевых этапа. Рассмотрим каждый из них детально.

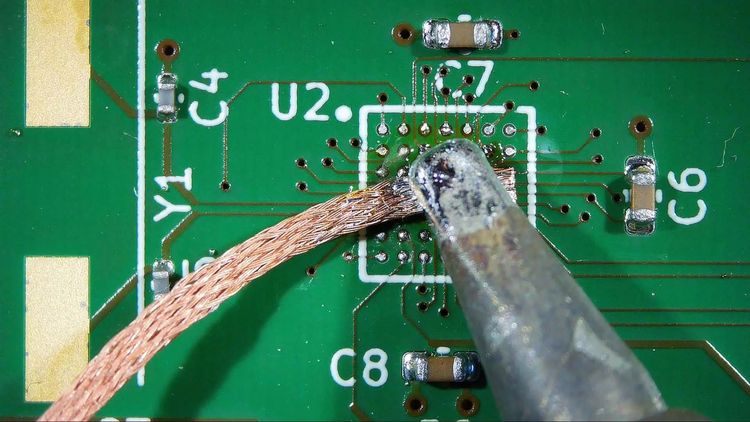

Демонтаж микросхемы
Первый и очень ответственный шаг – снять неисправный компонент, не повредив при этом ни саму плату, ни соседние элементы. Ошибка в температурной кривой оборачивается двумя крайностями: недогрев оставляет припой нерасплавленным, а перегрев разрушает проводящий рисунок платы и выводит из строя соседние компоненты, не рассчитанные на высокие температуры.
Демонтаж BGA-чипа выполняется в три инструментальных слоя. Первый – источник нагрева: термовоздушная станция, подающая горячий воздух равномерно по всей площади корпуса. Второй – химия: флюс, который разрушает оксидную плёнку и обеспечивает смачивание площадок. Третий – оптика: бинокулярный микроскоп, без которого невозможно вовремя заметить смещение или перегрев.
Ключевое условие успешного демонтажа – одновременное расплавление всего массива шариков. Если хотя бы один угол корпуса прогреется позже остальных, при подъёме чипа часть выводов останется на плате – вместе с фрагментами контактных площадок. Опытные мастера используют предварительный нижний подогрев платы – это снижает температурный градиент и предотвращает коробление текстолита.
Очистка посадочного места
После того как микросхема снята, на плате остаются следы старого припоя, флюса и, возможно, застывшего компаунда. От качества очистки напрямую зависит успех последующей установки нового чипа.
Для удаления флюсовых остатков применяют изопропиловый спирт или промышленные отмывочные составы. После очистки площадки осматривают под увеличением: недопустимы риски, отслоения и следы старого припоя. Восстановление повреждённых пятаков токопроводящим клеем или микроперемычками – отдельная компетенция, доступная не каждому сервису.
Нанесение новых шариков (реболлинг)
Демонтированный чип, как правило, отбраковывается, а на его место готовится новый компонент. Но если микросхема исправна и пострадала только геометрия шариков – выполняется реболлинг.
Процесс восстановления шариков BGA включает нанесение флюса, распределение шариков припоя и прогрев для фиксации. На практике применяют два подхода. Первый – паста через трафарет: состав наносится на площадки, затем чип прогревается, и припой формирует шарики самостоятельно. Второй – установка готовых сфер: калиброванные шарики диаметром от 0,2 до 0,76 мм раскладываются по ячейкам трафарета. Второй способ даёт более предсказуемую геометрию, но требует точного подбора диаметра под шаг выводов.
Установка микросхемы на плату
Финальный этап – сама установка. Здесь критически важна точность позиционирования: смещение даже на десятую долю миллиметра приведёт к короткому замыканию между соседними шариками.
Микросхема позиционируется с учетом ключа BGA (метки ориентации) и фиксируется с помощью инфракрасного или конвекционного нагрева под контролем микроскопа.
Современные термовоздушные станции позволяют программировать многоступенчатый температурный профиль: предварительный нагрев платы, разогрев до температуры плавления припоя (обычно 217 – 220 °C для бессвинцовых припоев), короткая выдержка и контролируемое охлаждение. При отсутствии нижнего подогрева плата может «повести», и на многослойной печатной плате могут нарушиться внутренние соединения.

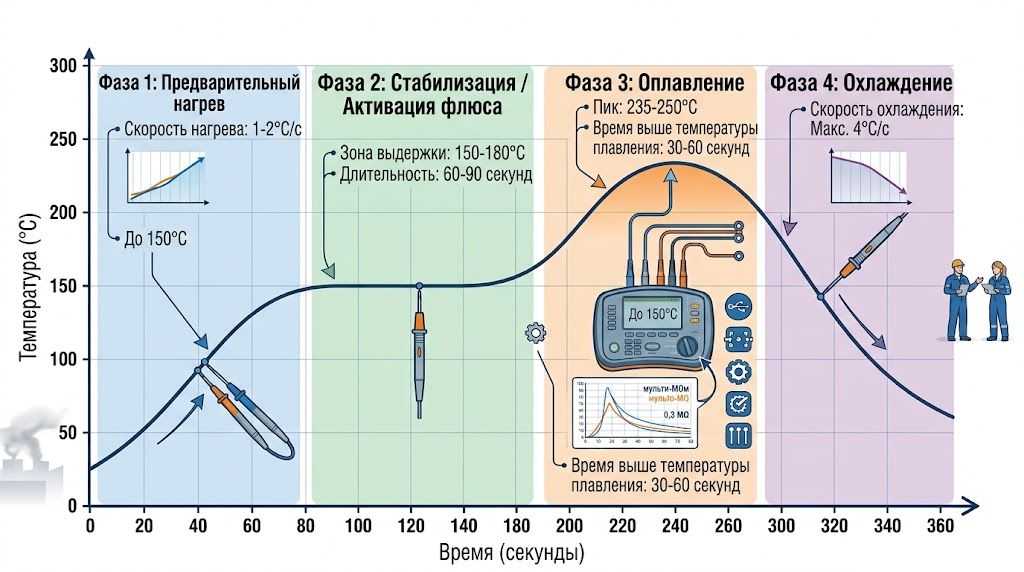

Термопрофиль: почему это физика, а не настройка
Качественная пайка BGA определяется не только пиковой температурой, но и скоростью нагрева, временем оплавления и скоростью охлаждения. Оптимальный профиль включает четыре фазы:
- Предварительный нагрев – 1 – 2 °C/с до 150 °C. Снижает температурный градиент и предотвращает коробление текстолита.
- Стабилизация и активация флюса – 150 – 180 °C, выдержка 60 – 90 с. Флюс удаляет оксиды, подготавливая площадки к смачиванию.
- Оплавление – превышение температуры ликвидус на 20 – 30 °C, выдержка 30 – 60 с. Для SAC305 это 235 – 250 °C.
- Охлаждение – не более 4 °C/с. Медленное охлаждение ведёт к крупнокристаллической структуре и микротрещинам.
Компоненты с накопленной влагой перед монтажом проходят обязательную сушку: 125 °C, от 4 до 24 часов – в зависимости от типоразмера корпуса. Если пропустить этот шаг, при нагреве влага внутри корпуса вскипает и разрывает подложку изнутри – явление, известное как «попкорнинг».
Выбор припоя и флюса

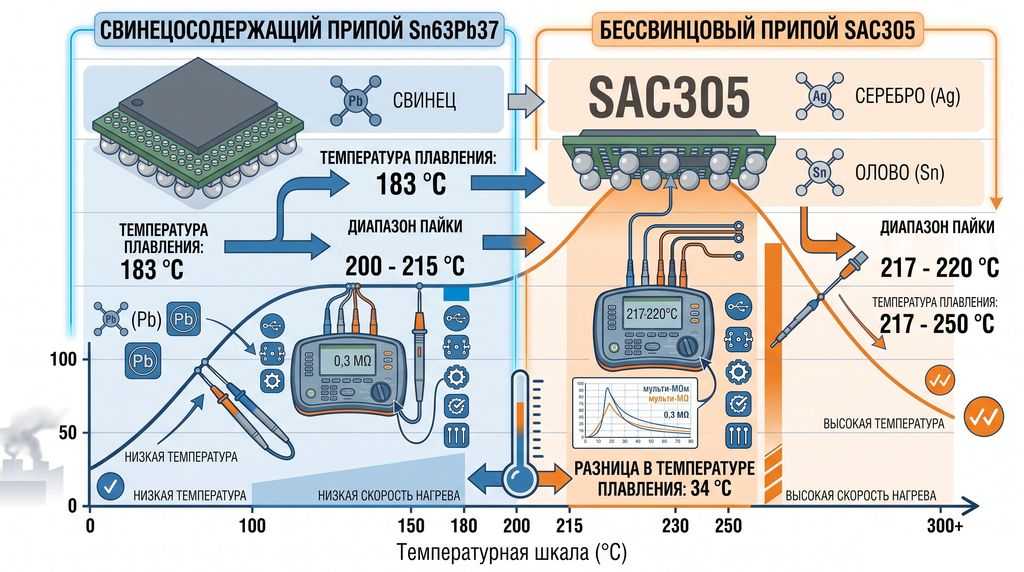

Разница между свинцовосодержащими и бессвинцовыми припоями – не просто в температуре. Это разные температурные окна, разные флюсы и разные риски.
| Параметр | Sn63Pb37 | SAC305 |
|---|---|---|
| Температура плавления | ~183 °C | ~217 – 220 °C |
| Температурное окно пайки | 200 – 215 °C | 235 – 250 °C |
| Флюс | No-Clean / канифоль | No-Clean / водосмывной |
| Риск | Недогрев → несмачиваемость | Перегрев → термодеструкция SMD |
Разница температур плавления (~34 °C) означает, что оборудование и профиль для свинцовых и бессвинцовых припоев не взаимозаменяемы. Использование «универсального» профиля ведёт либо к непропаю, либо к повреждению соседних компонентов.

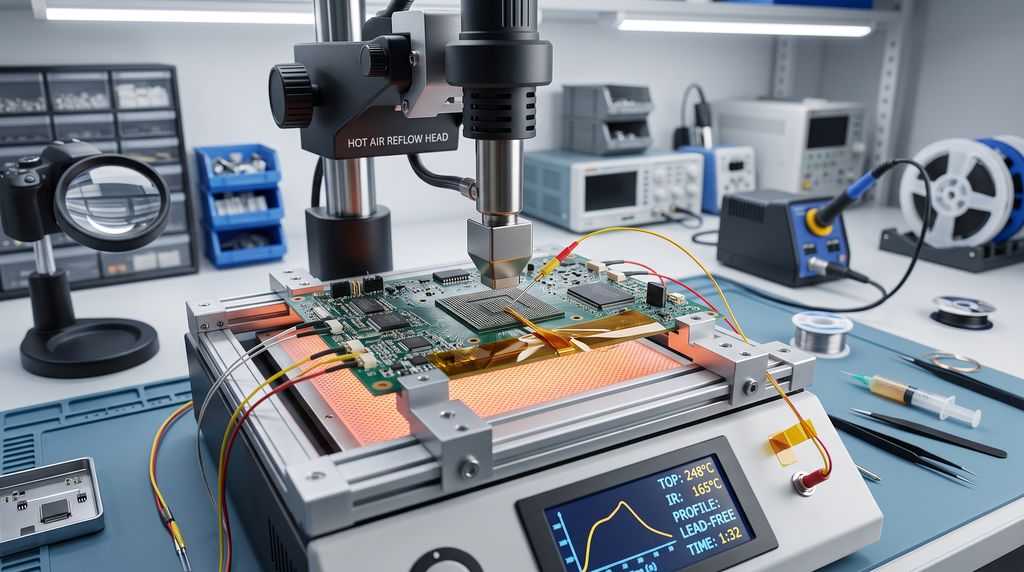

Необходимое оборудование
Ниже – тот порог оснащения, ниже которого BGA-ремонт превращается в лотерею. Базовый комплект включает три позиции: станция с программируемым нагревом, оптика для визуального контроля и флюс с низкой температурой активации, рассчитанный на работу с мелкими шариками.
Для качественной пайки BGA требуется:
- Термовоздушная паяльная станция с точным контролем температуры.
- Паяльник для пайки с тонким жалом.
- Микроскоп бинокулярный для визуализации мелких деталей.
- Флюс для пайки BGA с низкотемпературной активностью.
Помимо перечисленного, профессиональные сервисные центры используют:
- Нижний инфракрасный подогреватель – исключает коробление плат.
- Рентгеновский контроль – для проверки качества пайки после установки.

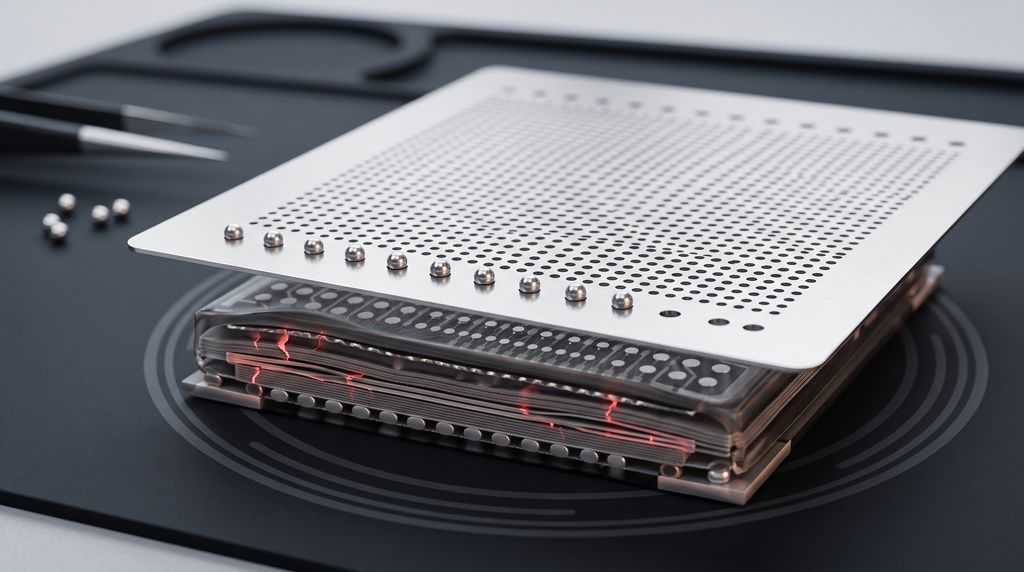

- Трафареты для реболлинга – набор под разные типоразмеры корпусов.
- Вакуумный пинцет – для точной установки микросхемы.
- Термопрофилометр – для контроля реальной температуры в разных точках платы.
Стоимость такого парка оборудования может превышать 10 – 15 тысяч долларов, поэтому для большинства предприятий и мастерских покупка его нецелесообразна. Гораздо эффективнее передавать BGA-ремонт специализированным сервисным центрам.

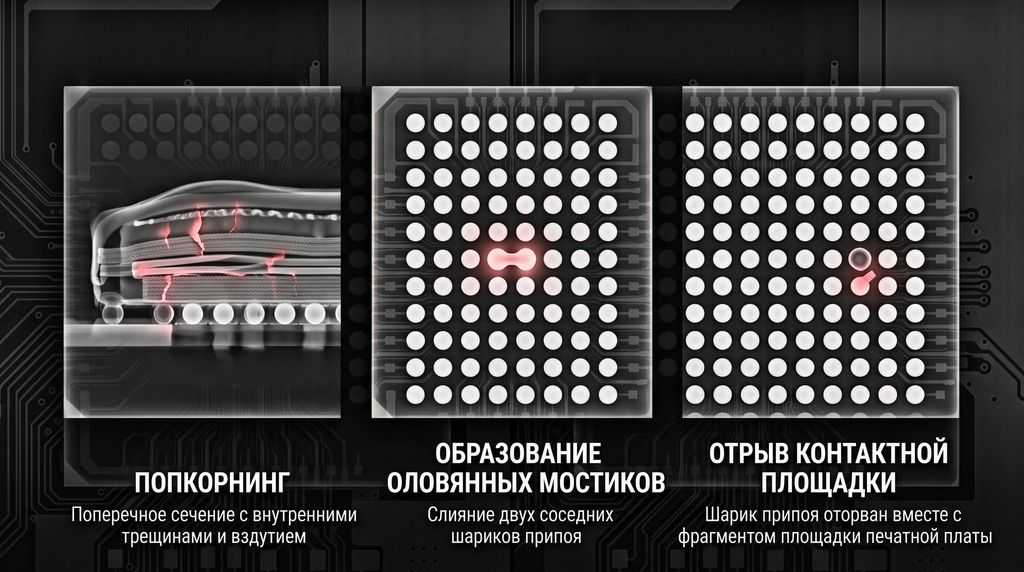

Типичные дефекты при BGA-пайке и как их избежать
Ниже – перечень дефектов, которые чаще всего всплывают при BGA-пайке, и способы их предотвращения.
Попкорнинг и скрытые дефекты
Почему возникает: влага, накопленная внутри корпуса, при быстром нагреве превращается в пар и разрывает подложку или кристалл изнутри.
Как проявляется: устройство работает нестабильно, отказывает при вибрации или нагреве.
Как предотвратить: контроль скорости нагрева, предварительная сушка, качественный флюс.
Слипание соседних шариков возникает при избытке паяльной пасты или смещении трафарета. Контролируется микроскопом и рентгеном.
Холодная пайка – шарик не смачивает площадку из-за недостаточной температуры или быстрого охлаждения. Признак: отказ при вибрации или нагреве.
Непропай (холодная пайка)
Возникает при недостаточной температуре или слишком быстром охлаждении. Шарик припоя не полностью смачивает контактную площадку.
Признаки: Нестабильная работа устройства, отказ при вибрации или нагреве.
Как избежать: Использовать точный температурный профиль и качественный флюс.
Короткое замыкание между шариками
При избытке пасты или смещении корпуса соседние шарики соединяются перемычкой – образуется короткое замыкание.
Признаки: Повышенный ток потребления, нагрев чипа, полный отказ.
Как избежать: Контролировать количество наносимого припоя, использовать микроскоп при позиционировании.
Отрыв контактной площадки
При демонтаже чипа подложка отрывается вместе с шариками.
Признаки: Восстановление становится очень сложным или невозможным.
Как избежать: Равномерный прогрев всей зоны монтажа, использование нижнего подогрева.

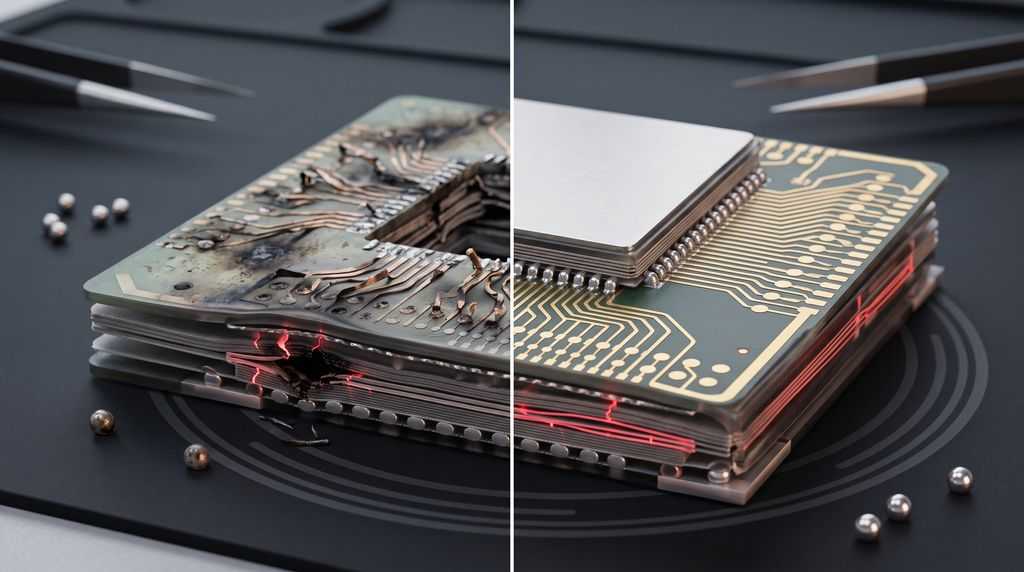

Когда реболлинг оправдан, а когда плата отбраковывается
- Реболлинг оправдан: чип исправен, площадки целы, геометрия шариков нарушена.
- Требуется замена чипа: прогар слоёв текстолита, отрыв пятаков «с мясом», разрушение внутренних соединений.
- Плата отбраковывается: множественный отрыв проводников, повреждение внутренних слоёв, прогар насквозь.
Попытка «прожарки» чипа на разрушенной плате бессмысленна: прогрев термофеном даёт лишь кратковременный эффект за счёт временного устранения микротрещин внутри кристалла (деградация кремния), но не решает проблему пайки. Это не ремонт, а отложенная авария.
Контроль качества после пайки BGA
Качественный ремонт не заканчивается установкой чипа. Без выходного контроля микротрещины или замыкания проявятся только при установке платы в станок – и вызовут повторную аварию.
- Оптический контроль – зазоры между шарами, отсутствие смещения.

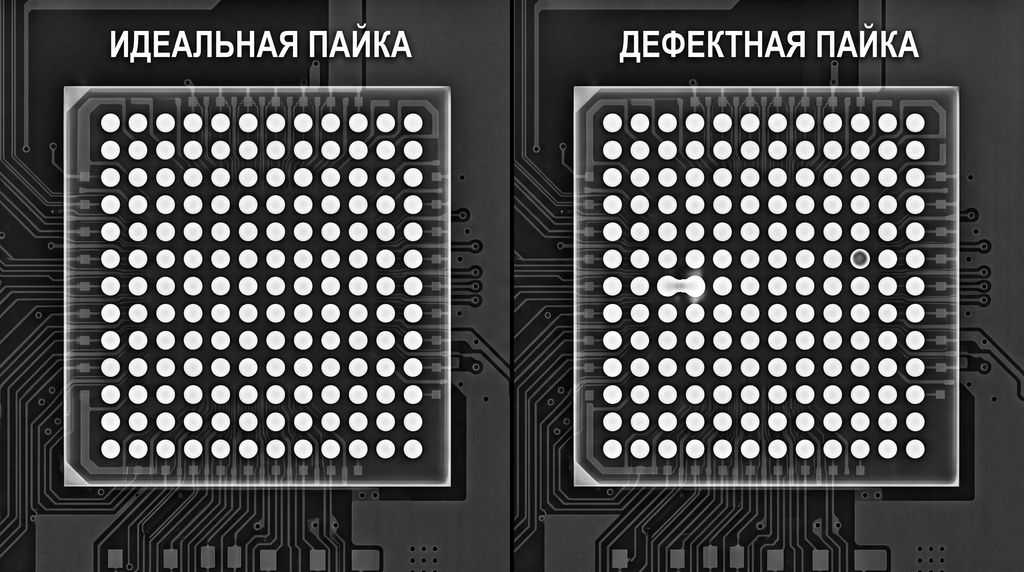

- Рентген-контроль (X-Ray) – равномерность шаров, отсутствие слипания и пустот.
- Электрический тест – замер сопротивления по линиям питания до включения.
- Функциональный тест – проверка под нагрузкой на диагностическом стенде.
Часто задаваемые вопросы (FAQ)
Какой припой использовать для пайки BGA?
На практике применяют две группы сплавов: свинцовосодержащий Sn63Pb37 с температурой плавления около 183 °C и бессвинцовый SAC305, плавящийся при 217 – 220 °C. Выбор диктуется требованиями к изделию: свинцовые проще в работе, бессвинцовые обязательны для продукции, поставляемой в ЕС. Профиль пайки для них не взаимозаменяем.
Сколько нужно сушить BGA перед пайкой?
Компоненты с остаточной влажностью сушат при 125 °C в течение 4 – 24 часов в зависимости от типоразмера корпуса. Без сушки при нагреве возникает эффект «попкорнинга» – вспучивание и растрескивание кристалла из-за парообразования внутри корпуса.
Что такое попкорнинг при пайке BGA?
Попкорнинг – это дефект, при котором остаточная влага внутри корпуса BGA при быстром нагреве превращается в пар и разрывает подложку или кристалл. Признаки: вспучивание корпуса, трещины, нестабильная работа после «успешной» пайки. Предотвращается предварительной сушкой и контролем скорости нагрева.
Чем отличается SAC305 от Sn63Pb37?
SAC305 – бессвинцовый припой с температурой плавления ~217 – 220 °C, требует температурного окна 235 – 250 °C. Sn63Pb37 – свинцовосодержащий припой с температурой плавления ~183 °C и окном пайки 200 – 215 °C. Разница ~34 °C означает, что оборудование и профили не взаимозаменяемы: использование «универсального» профиля ведёт либо к непропаю, либо к повреждению соседних SMD-компонентов.
Что такое реболлинг BGA и когда он нужен?
Реболлинг – это процесс восстановления шариков припоя на BGA-чипе. Он нужен, если чип исправен, но геометрия шариков нарушена (например, после неудачного демонтажа). Выполняется двумя методами: через трафаретную пасту или укладкой готовых шариков по трафарету с ячейками. Второй метод точнее, но требует шариков нужного диаметра (0,2 – 0,76 мм).
Какими методами контролируют качество пайки BGA после монтажа?
Контроль включает четыре этапа: оптический контроль зазоров под микроскопом, рентген-контроль (X-Ray) на равномерность шаров и отсутствие слипания, электрический тест сопротивления по линиям питания до включения и функциональный тест под нагрузкой на диагностическом стенде. Без выходного контроля микротрещины и замыкания проявятся только при установке платы в станок.
Можно ли отремонтировать BGA-чип прогревом термофеном?
Нет. Прогрев термофеном без демонтажа даёт лишь кратковременный эффект за счёт временного устранения микротрещин внутри кристалла (деградация кремния), но не решает проблему пайки. Это не ремонт, а отложенная авария. При повреждении площадок или прогарах текстолита плата отбраковывается, при нарушении геометрии шариков выполняется реболлинг, при разрушении чипа – замена.
Наши услуги по ремонту BGA-компонентов
Как следует из вышесказанного, качественный BGA-ремонт требует не только дорогого оборудования, но и многолетнего опыта инженера. Наша компания располагает и тем, и другим.
Мы специализируемся на ремонте промышленной электроники и предлагаем профессиональные услуги:
- Перепайка микросхем с гарантией качества.
- Реболлинг BGA с использованием современного оборудования.
- Диагностика и восстановление плат любой сложности.
Мы работаем с корпусами BGA, LGA, FBGA, Micro-BGA любых размеров – от чипов памяти до сложных процессоров промышленных контроллеров. В нашем распоряжении имеются трафареты для всех стандартных типоразмеров шариков, а также рентгеновский контроль для 100% проверки качества пайки.
Если требуется замена BGA-процессоров, ПЛИС (FPGA) или микросхем оперативной памяти на станках ЧПУ – перейдите на страницу [«Компонентный ремонт промышленных плат и контроллеров»]. Для пайки видеочипов, центральных процессоров и контроллеров сенсорного экрана – [«Ремонт панелей оператора (HMI) и промышленных компьютеров»]. Демонстрация процедуры проверки восстановленной платы на диагностическом стенде.
Преимущества профессионального BGA-ремонта в нашей компании
Почему клиенты доверяют нам восстановление своих устройств с BGA-компонентами?
- Высокая надёжность – после ремонта устройство работает стабильно и долго.
- Сохранение данных – при перепайке чипов памяти информация не теряется.
- Сжатые сроки – типовое восстановление платы с BGA-компонентом укладывается в 1 – 3 рабочих дня.
- Гарантийные обязательства – до 12 месяцев на выполненные работы.
Для промышленного сегмента цена простоя измеряется десятками тысяч рублей в час. Восстановление платы управления станком, сервоприводом или преобразователем частоты позволяет вернуть оборудование в строй за дни, а не за месяцы ожидания нового изделия.
BGA-пайка не терпит дилетантства: здесь нужны и опыт, и оснащение, и понимание физики процесса. Если вам требуется ремонт электроники или консультация по работе с BGA-компонентами – обращайтесь к нам!
