Принцип работы и применение резольверов в промышленном оборудовании

Основные принципы функционирования резольверов

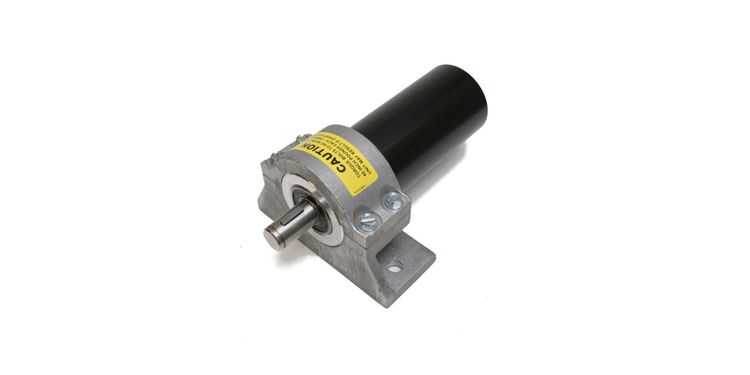

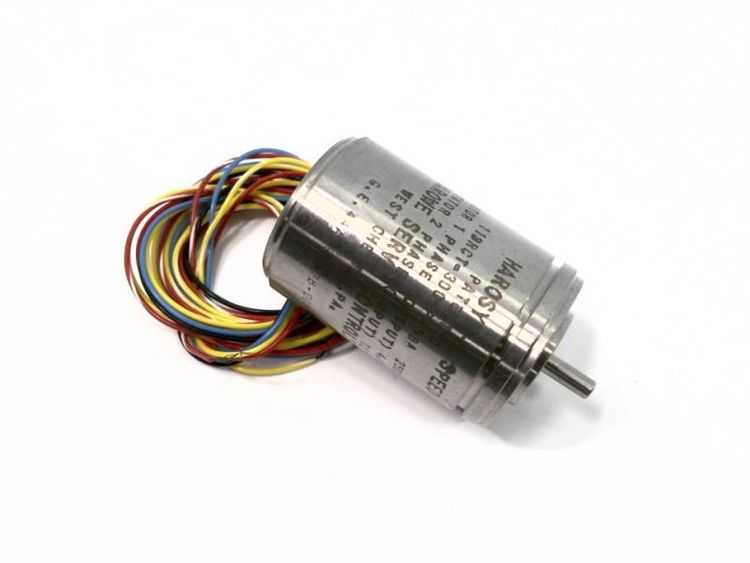

Резольвер представляет собой электромеханическое устройство высокого класса точности, которое широко применяется в современных промышленных системах автоматизации для преобразования углового положения вращающегося вала в аналоговые электрические сигналы. Конструктивно это устройство состоит из подвижного ротора и статичного статора с тщательно рассчитанными обмотками, которые взаимодействуют по принципу электромагнитной индукции. Выходное напряжение формируется следующим образом: при подаче опорного синусоидального напряжения на первичную обмотку возбуждения, во вторичных обмотках генерируются сигналы, чья амплитуда и фаза напрямую зависят от текущего углового положения ротора относительно статора.

Особенность преобразования сигналов заключается в том, что их форма и частота строго соответствуют характеристикам опорного напряжения Vref, но при этом амплитуда модулируется пропорционально синусу и косинусу угла поворота. Эти два взаимосвязанных сигнала — синусоидальный и косинусоидальный — сдвинуты друг относительно друга на точные 90 электрических градусов и вместе образуют полноценную систему координат, позволяющую однозначно определить абсолютное положение вала в пределах одного полного оборота. Для однополярных устройств этот диапазон составляет полные 360 градусов, при этом стоит подчеркнуть, что в таких конструкциях физический угол поворота вала полностью совпадает с электрическим углом выходных сигналов.

Конструктивно обмотки SIN и COS выполнены абсолютно идентичными по количеству витков и характеристикам провода, но физически размещены в пространстве статора со строгим угловым смещением в 90 градусов. Это тщательно просчитанное расположение обеспечивает формирование идеально сбалансированной системы координат выходных сигналов. Современные производители применяют различные методики намотки и размещения катушек для достижения максимальной точности передачи углового положения. Лучшие образцы промышленных резольверов обеспечивают погрешность определения положения не более ±5 угловых минут, что делает их незаменимыми в прецизионных системах управления.

Особенности различных типов резольверов

Различия по количеству полюсов:

Современная промышленность предлагает широкий спектр резольверов, различающихся прежде всего по количеству полюсов и связанной с этим точности измерений. Рассмотрим основные виды:

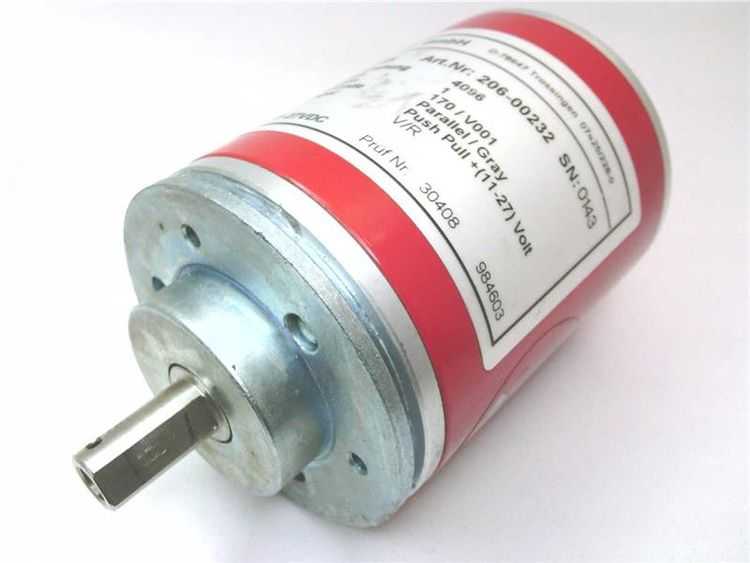

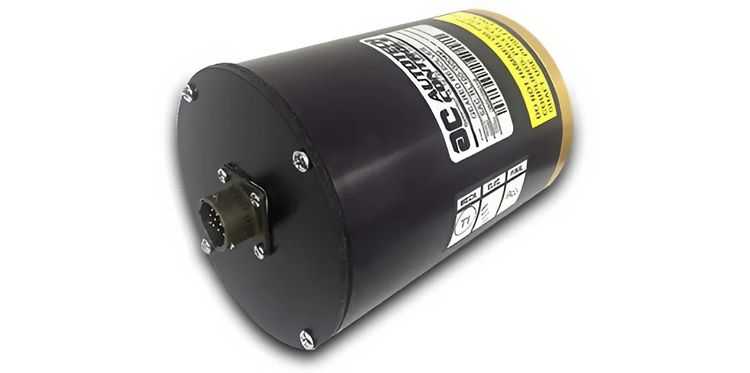

Двухполюсные модели резольверов

Двухполюсные модели представляют собой наиболее простую и универсальную конструкцию. Их ключевая особенность — возможность формирования импульса нулевой метки (Z-импульса), который появляется один раз за полный оборот вала. Этот импульс играет роль своеобразного «ориентира», обозначая положение, при котором внутренний счетчик позиции резольвера обнуляется. Благодаря такой особенности двухполюсные резольверы могут успешно применяться в качестве однооборотных энкодеров, при этом сохраняя все преимущества резольверной технологии — высокую надежность, устойчивость к помехам и долговечность.

Важное достоинство данного типа — универсальность применения. Эти устройства совместимы с двигателями различной полюсности, что существенно расширяет область их использования в промышленном оборудовании. Современные контроллеры легко адаптируются к работе с такими резольверами, позволяя получать точную информацию о положении, скорости и направлении вращения. Техническая реализация двухполюсных моделей позволяет создать достаточно компактные устройства при сохранении высоких точностных характеристик.

Многополюсные модели резольверов

Многополюсные устройства представляют собой более сложное и совершенное техническое решение. Их ключевая особенность — строгое соответствие количества пар полюсов характеристикам обслуживаемого двигателя. Конструктивно такие резольверы содержат несколько пар полюсов, что принципиально повышает их точность и разрешающую способность. Если двухполюсный резольвер обеспечивает одну электрическую серию сигналов за оборот, то многополюсный генерирует несколько таких серий, пропорционально числу пар полюсов.

Это техническое решение позволяет существенно повысить точность определения углового положения. Например, резольвер с 8 парами полюсов теоретически обеспечивает в 8 раз более высокое разрешение, чем стандартный двухполюсный вариант. На практике точность измеряется десятками угловых секунд, что делает такие устройства незаменимыми в высокоточных системах позиционирования. Производители предлагают широкий спектр моделей с различным количеством пар полюсов для оптимального подбора под конкретные задачи.

Конструктивные особенности и принцип действия

Резольверы работают по принципу вращающегося трансформатора, преобразуя механическое вращение в электрические сигналы. Это преобразование основывается на фундаментальных законах электромагнитной индукции, открытых еще Фарадеем, но доведенных в современных устройствах до высочайшего уровня точности и надежности. Рассмотрим подробнее ключевые аспекты их функционирования:

Основной принцип действия заключается в том, что выходные сигналы SIN и COS изменяются строго по синусоидальному и косинусоидальному законам соответственно, сохраняя при этом постоянную амплитуду в пределах одного оборота. Однако их взаимное соотношение несет полную информацию о текущем угловом положении ротора. Это соотношение сохраняется даже при изменении амплитуды опорного сигнала, что делает систему измерений чрезвычайно устойчивой к колебаниям питающего напряжения.

Для питания резольверов традиционно применяется переменное напряжение Vref с частотой от 400 Гц до 10 кГц в зависимости от модели и производителя. Современные промышленные системы обычно используют частоты в диапазоне 2-5 кГц, что обеспечивает оптимальное соотношение между скоростью отклика и устойчивостью к помехам. Амплитуда питающего напряжения также варьируется от модели к модели, составляя обычно от 1 до 10 В эффективного значения.

Технологическая особенность резольверов

Особенностью конструкции резольверов является полное отсутствие электронных компонентов в самом корпусе устройства. Все преобразования происходят за счет чисто электромагнитных процессов во вращающемся трансформаторе. Эта технологическая особенность дает ряд неоспоримых преимуществ:

Во-первых, безэлектронная конструкция обеспечивает высочайшую надежность. В резольверах просто нечему ломаться — нет чувствительных электронных компонентов, нет оптических систем, подверженных загрязнению, нет механических контактов, подверженных износу.

Во-вторых, такая конструкция делает устройства устойчивыми к самым жестким внешним воздействиям — вибрациям, ударам, электромагнитным помехам, перепадам температуры.

В-третьих, отсутствие электроники позволяет работать в экстремально широком температурном диапазоне — от -60°C до +150°C для специальных исполнений.

Преимущества безэлектронной конструкции включают:

• Непревзойденную надежность в жестких условиях эксплуатации,
• Устойчивость даже к сильным электромагнитным помехам,
• Долговечность — срок службы может превышать 20-25 лет,
• Возможность работы в экстремальных температурных условиях,
• Отсутствие необходимости в дополнительных источниках питания,
• Высокую повторяемость и стабильность характеристик.

Эти свойства делают резольверы особенно ценными для применения в ответственных системах — авиации, космической технике, военных объектах, атомной энергетике и других областях, где требуется бесперебойная работа в любых условиях.

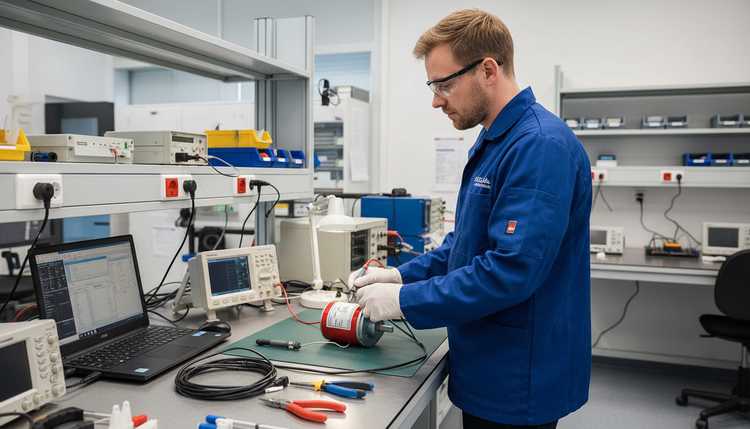

Техническое обслуживание и регулировка

Настройка резольверов является сложным технологическим процессом, требующим профессионального подхода, специального оборудования и глубоких знаний принципов работы электромеханических систем. Качественная юстировка определяет точность работы всей системы управления в целом, поэтому должна выполняться с соблюдением всех рекомендаций производителя. Рассмотрим основные аспекты этого процесса более подробно:

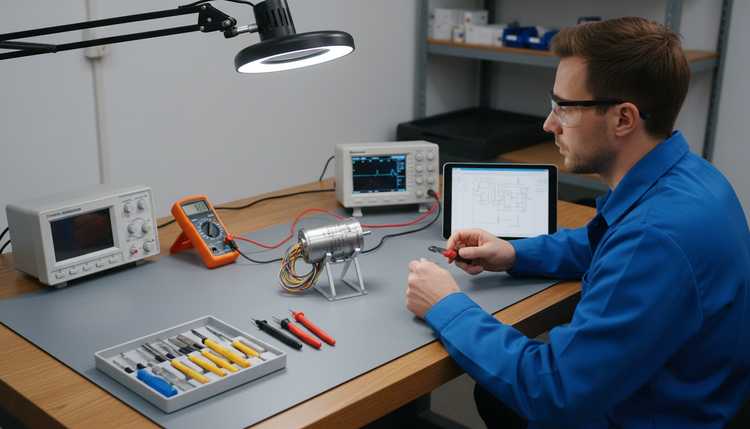

Техническое обслуживание начинается с тщательной подготовки оборудования. Для проведения регулировочных работ требуется:

• Полный комплект прецизионных измерительных приборов — осциллографы, генераторы сигналов, мультиметры,
• Специализированные стенды для проверки и настройки,
• Набор инструмента для механической юстировки,
• Программное обеспечение для диагностики и калибровки,
• Техническая документация конкретной модели резольвера.

Этапы юстировки для синхронных двигателей:

• Демонтаж двигателя с резольвером должен выполняться крайне аккуратно, с соблюдением всех мер предосторожности. Перед началом работ необходимо отключить питание, снять все соединительные провода, отметить их расположение. Особое внимание уделяется сохранению всех регулировочных меток и шпонок, которые могут понадобиться при последующей сборке. Механические воздействия должны быть минимальными — любые удары или чрезмерные усилия могут повредить точные компоненты системы.
• Подача синусоидального напряжения осуществляется через ультразвуковой генератор сигналов. В данном случае критически важно точно соблюсти параметры напряжения и частоты, указанные производителем в технической документации. Обычно рабочие параметры указаны непосредственно на корпусе резольвера или в его техническом паспорте. Несоответствие этих параметров может привести к неправильной работе всей системы. Например, превышение напряжения может вызвать перегрев обмоток, а неправильная частота — искажения выходных сигналов.
• Синхронизация нулевых меток с помощью осциллографа — наиболее ответственный этап настройки. Используя двухлучевой осциллограф, специалист одновременно контролирует сигналы двигателя и резольвера. Для точной синхронизации требуется раскрутить вал двигателя минимум до 200 оборотов в минуту, плавно перемещая датчик до достижения идеального совпадения фазовых меток. Этот процесс требует большого опыта и терпения, так как даже минимальное отклонение может привести к существенным ошибкам позиционирования при работе системы.
• Жесткая фиксация после регулировки выполняется специальными крепежными винтами с точно рассчитанным моментом затяжки. Слишком слабая затяжка может привести к самопроизвольному смещению резольвера в процессе эксплуатации, а чрезмерная — к деформации корпуса и нарушению центровки. В особо ответственных случаях после фиксации производится контрольная проверка положения с помощью мерительного инструмента.
• Установка двигателя на оборудование выполняется с тщательной проверкой всех соединений и параметров работы. Особое внимание уделяется отсутствию механических нагрузок на вал и правильному подключению всех электрических цепей. После монтажа рекомендуется провести контрольный запуск системы на малых оборотах с постепенным выходом на рабочие режимы.

Примечание: Для сложных случаев требуется применение специализированного ПО Drive Manager или аналогичных профессиональных программных комплексов, позволяющих проводить тонкую настройку параметров конкретного привода и корректировать угловое смещение резольвера в цифровом виде. Такие системы значительно упрощают процесс настройки, особенно для многополюсных резольверов с высокой разрешающей способностью.
