Профессиональный ремонт пятиосевых промышленных роботов AZB1

Восстановление работоспособности роботов AZB1 5-3000-200 с гарантией 12 месяцев

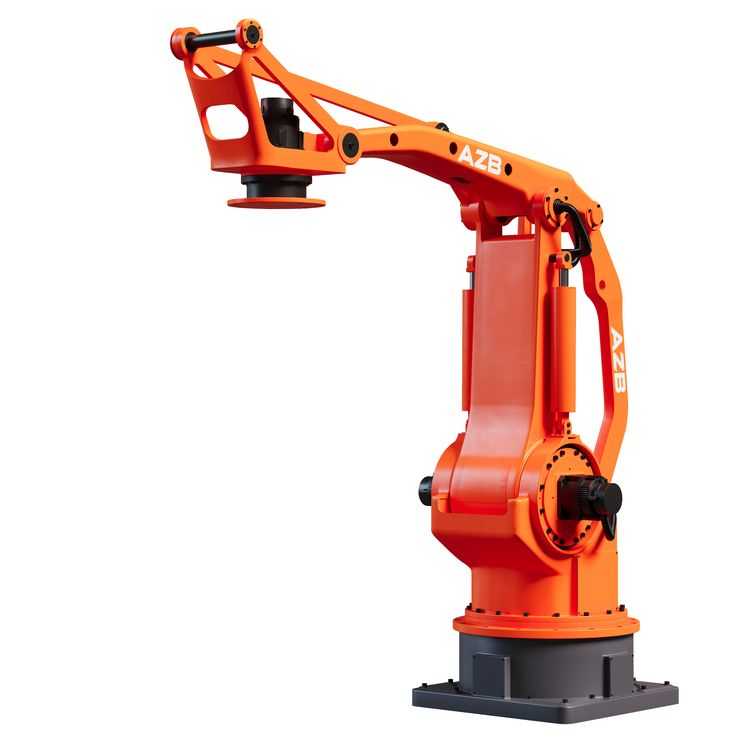

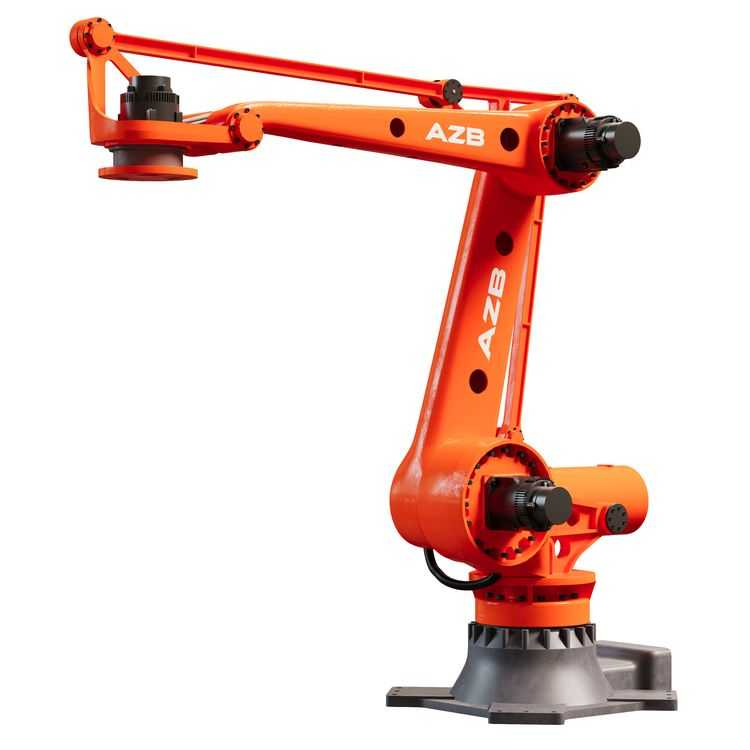

Пятиосевые манипуляторы AZB1 представляют собой сложные электромеханические комплексы, кинематика которых оптимизирована для позиционирования рабочего инструмента в труднодоступных зонах. Основная область применения таких роботов – дуговая сварка, термическая резка и обработка крупногабаритных деталей. Эти технологические процессы создают специфические условия эксплуатации: высокая запыленность токопроводящими частицами, тепловое излучение и динамические ударные нагрузки на приводы. Компания «Икс Пром Суппорт» выполняет ремонт промышленных роботов AZB с применением методов покомпонентного восстановления, что обеспечивает возврат оборудования в эксплуатацию без необходимости приобретения дорогостоящих заводских узлов.

Природа возникновения отказов в пятиосевых роботах AZB1

Анализ статистики обращений показывает, что характер неисправностей напрямую коррелирует с технологией производства, в которой задействован робот. Понимание физики процессов, приводящих к поломкам, позволяет нам точно локализовать проблему.

Воздействие сварочных процессов на кабельную инфраструктуру

Интенсивное тепловое излучение и разлет раскаленной окалины при сварке приводят к деструкции полимерной изоляции. Микрочастицы металла, оседая на кабелях, создают токопроводящие мостики, что вызывает микротоки утечки и, в конечном итоге, оплавление токоведущих жил.

Заклинивание механизмов из-за техногенных загрязнений

В зоне реза или сварки образуется мелкодисперсная пыль, обладающая абразивными свойствами. Проникая через уплотнения в подшипниковые узлы и редукторы, эта взвесь действует как абразивная паста, ускоряя износ и приводя к механическому стопорению осей.

Электромагнитные возмущения в цепях управления

Работа тиристорных или инверторных сварочных источников создает мощные электромагнитные поля. Недостаточная экранировка сигнальных линий или износ фильтров в блоках питания контроллера приводят к проникновению помех, что вызывает сбои в отработке траекторий и ложные срабатывания аварийной сигнализации.

Нарушение синхронизации многокоординатной системы

Корректная отработка пространственных перемещений в пятиосевой кинематике возможна только при синхронной работе всех приводов. Выход из строя энкодера или нестабильность обратной связи по току в одном из сервоусилителей приводит к потере координаты инструмента и аварийной остановке комплекса.

Перечень восстанавливаемых узлов и компонентов

Вместо практики полной замены функциональных блоков, характерной для многих сервисов, мы проводим углубленную диагностику на уровне электронных компонентов и механических элементов. Такой подход позволяет восстановить до 90% вышедшего из строя оборудования.

• Кабельные трассы и соединители: Ремонт силовых сварочных кабелей с заменой оплавленных наконечников, восстановление целостности экранирующих оплеток сигнальных линий связи.
• Платы управления движением: Замена вышедших из строя микропроцессорных элементов, восстановление цепей синхронизации и гальванической развязки интерфейсов.
• Модули сопряжения с технологическим оборудованием: Ремонт плат, координирующих работу робота с источником питания сварочной дуги, включая восстановление аналого-цифровых преобразователей и силовых ключей.
• Элементы сервоприводов: Диагностика и замена позиционных датчиков (энкодеров, резольверов), восстановление цепей обратной связи в сервоусилителях.

Экономическая целесообразность компонентного восстановления

Приобретение нового контроллера или блока питания для робота AZB может быть сопряжено со значительными финансовыми затратами и длительными сроками поставки. Компонентный ремонт промышленной электроники позволяет решить проблему иначе.

Ключевые аспекты подхода:

• Снижение затрат: Оплачивается только работа по замене конкретного элемента (силового транзистора, конденсатора, микросхемы), а не стоимость всего блока.
• Работа с устаревшим парком: Мы имеем техническую документацию и принципиальные схемы на оборудование AZB, включая модели, которые производитель уже снял с производства. Это позволяет поддерживать их в рабочем состоянии неопределенно долго.
• Сохранение калибровок: Точечное вмешательство в схему не нарушает заводских настроек и калибровок блока, что критически важно для точности позиционирования.

Регламент выполнения ремонтных работ

Восстановление работоспособности робота – это структурированный процесс, каждый этап которого направлен на выявление первопричины отказа и ее полное устранение.

Этап 1: Приемка и инструментальная диагностика

Специалист подключает оборудование к диагностическим стендам, считывает журналы ошибок с контроллера, проводит рефлектометрию кабельных линий и тепловизионный контроль плат. Эти работы выполняются на безвозмездной основе.

Этап 2: Составление акта дефектовки

На основании полученных инструментальных данных формируется техническое заключение. В документе перечисляются все неисправные элементы, степень их износа и рекомендуемые методы восстановления. Смета утверждается заказчиком до начала активной фазы работ.

Этап 3: Слесарно-монтажные и паяльные работы

Производится демонтаж неисправных компонентов, очистка печатных плат от загрязнений, замена механических узлов. При пайке применяются профессиональные станции, исключающие перегрев и повреждение контактных площадок.

Этап 4: Проверка под нагрузкой

Отремонтированный узел устанавливается на испытательный стенд. Проводится цикл проверок, имитирующих штатную работу: проверяется стабильность поддержания момента на каждой из пяти осей, отсутствие ложных срабатываний защиты и помех в сварочном контуре.

Этап 5: Предоставление гарантий

На все восстановленные узлы и выполненные работы предоставляется гарантийный талон сроком на 12 месяцев. При возникновении рекламаций в этот период дефекты устраняются за наш счет.

Дополнительные сервисы для поддержки оборудования AZB

Помимо аварийного ремонта, «Икс Пром Суппорт» обеспечивает полный цикл технической поддержки вашего парка роботов.

• Выездной сервис: Инженерная бригада оснащена мобильной лабораторией для проведения сложного ремонта непосредственно на производственной площадке заказчика. Это минимизирует время простоя технологической линии.
• Техническое обслуживание по регламенту: Проведение периодической диагностики позволяет выявить усталость металла конструкций, люфты в редукторах и деградацию изоляции на ранней стадии.
• Поддержка снятых с производства моделей: Наличие архива схем и богатая практика работы с роботами AZB позволяют нам восстанавливать оборудование, которое другие сервисы признают неремонтопригодным.

Квалификация и техническое оснащение

Инженерный состав «Икс Пром Суппорт» специализируется на силовой электронике и микроконтроллерных системах управления. Мы не занимаемся поверхностной заменой плат – мы восстанавливаем их работоспособность на физическом уровне, анализируя причины выхода компонентов из строя и устраняя их. Наличие принципиальных электрических схем и многолетний опыт взаимодействия с AZB позволяют решать задачи повышенной сложности.

Для проведения квалифицированного компонентного ремонта пятиосевых роботов AZB1 обращайтесь в отдел сервиса «Икс Пром Суппорт». Мы обеспечим оперативное решение проблем с вашим оборудованием.
