Коды ошибок ABB: расшифровка для ACS550, ACS800, ACS880
Это справочник по кодам ошибок ABB. Здесь собраны расшифровки, субкоды и пороги срабатывания защит. Материал для инженеров и наладчиков, которые работают с приводами ABB ACS.
Автор: инженер X Prom Support

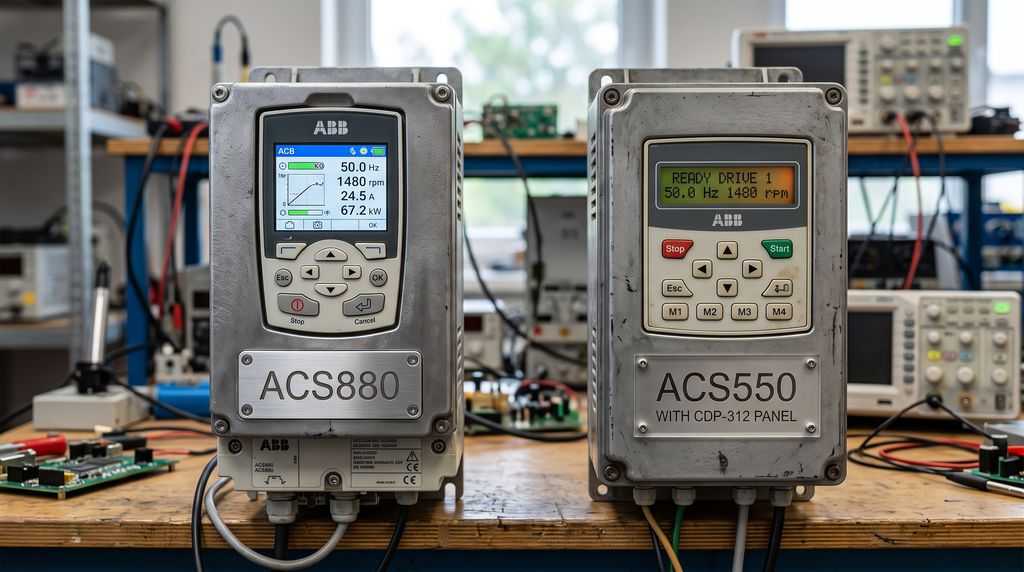

Две системы кодов ABB
ABB использует две системы индикации. Выбор зависит от поколения привода. Инженер должен понимать обе. Это важно при работе с парком оборудования разных лет выпуска.
Числовые коды ACS880 и ACS580
Современные приводы выводят ошибки в числовом формате. Это унифицированная система All-compatible. Она пришла на смену старой индикации в 2015 году.

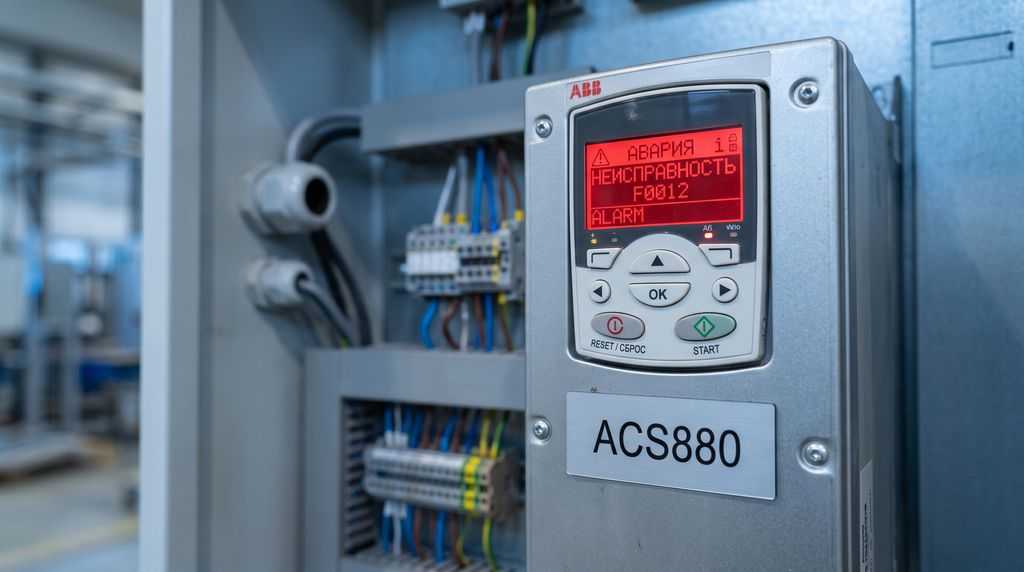

Числовой формат использует четыре цифры. Коды вида 2310, 2330, 3210 легко запоминаются. Они отображаются на дисплее панели управления. Привод сохраняет их в журнал аварий.
- Формат: четыре цифры – 2310, 2330, 3210,
- Серии: ACS580 и ACS880,
- Отображение: на дисплее панели управления,
- Хранение: в журнале аварий.
Числовой формат един для всей линейки All-compatible. Это упрощает работу с приводами разных мощностей.
Буквенно-цифровые коды ACS550 и ACS800
Классические приводы используют старую систему индикации. Она появилась ещё в 1990-х годах. Многие предприятия до сих пор эксплуатируют такие приводы.
Формат включает букву F и четыре цифры. Коды вида F-0001, F-0004, F-0016 знакомы инженерам со стажем. Они отображаются на панели CDP-312. Смысл ошибок совпадает с новыми кодами.
- Формат: буква F и четыре цифры – F-0001, F-0004, F-0016,
- Серии: ACS550 и ACS800,
- Отображение: на панели CDP-312,
- Смысл: совпадает с новыми кодами.
Обе системы описывают одни и те же аварии. Разница только в формате записи.
Обзор всех серий ABB – в статье «Частотные преобразователи ABB: обзор серий ACS355-ACS880».
Таблица соответствия кодов ABB
Ниже – сводная таблица. Она показывает соответствие старых и новых кодов. Таблица пригодится при работе с парком разновозрастных приводов.
| Код ACS880 | Код ACS550/800 | Название ошибки |
|---|---|---|
| 2310 | F-0001 | Перегрузка по току |
| 2330 | F-0016 | Утечка на землю |
| 2340 | F-0004 | Короткое замыкание |
| 3210 | F-0002 | Перенапряжение DC-шины |
| 3230 | F-0003 | Понижение напряжения DC |
| 3281 | F-0022 | Пропадание входной фазы |
| 4110 | F-0014 | Перегрев полупроводникового модуля |
| 5010 | F-0023 | Сбой цепи предзаряда |
| 5100 | F-0030 | Потеря связи с панелью |
| 7000 | F-0004 | Потеря связи PPCC LINK |
| 7121 | F-0021 | Моторный стоп |
| FA81 | F-0081 | Safe Torque Off (безопасное отключение момента) |
Обратите внимание на код F-0004. В ACS550 он означает короткое замыкание. В ACS880 этот код разделён на два: 2340 (КЗ) и 7000 (потеря связи). Это важно учитывать при диагностике.
Критические коды с запретом на сброс
Три ошибки требуют особого внимания. При них сброс запрещён. Повторный пуск может уничтожить силовую часть.

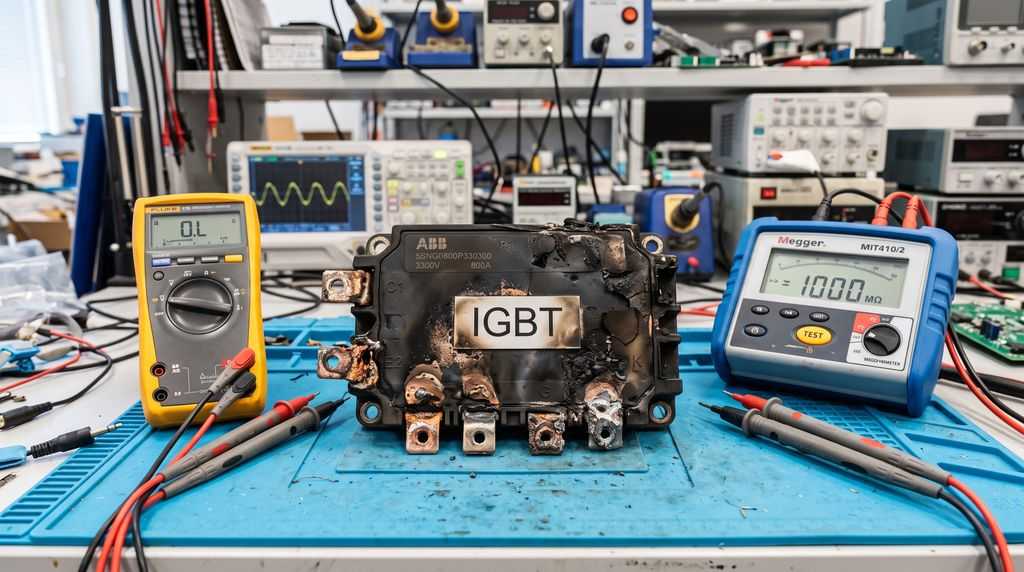

2340 – короткое замыкание
Аппаратный компаратор срабатывает за 3 мкс. Это самая быстрая защита привода. Она не даёт току превысить критический порог.
Триггер – превышение предельного тока десатурации IGBT. Причины – пробой ключа инвертора или межфазное КЗ в двигателе. Порядок действий: обесточить, разрядить DC-шину, проверить изоляцию мегаомметром на 1000 В.
- Триггер: ток превысил предельный порог десатурации IGBT,
- Причины: пробой ключа инвертора, межфазное КЗ в двигателе или кабеле,
- Порядок действий: обесточить, разрядить DC-шину, проверить изоляцию.
Повторный пуск при этой ошибке уничтожит силовые ключи. Не пытайтесь сбросить ошибку без проверки.

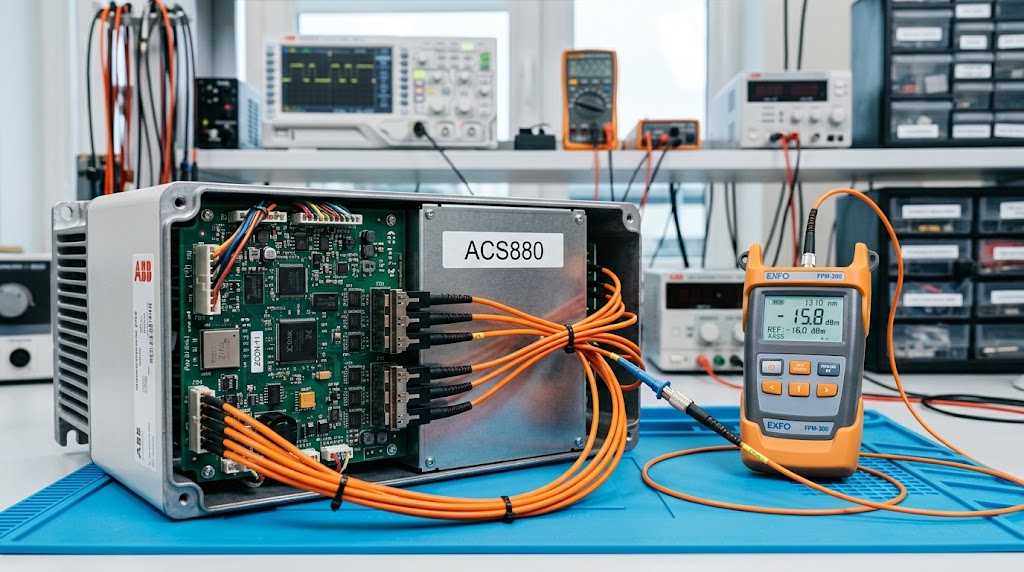

7000 – потеря связи PPCC LINK
Ошибка характерна для тяжёлых приводов ACS880. Она указывает на потерю связи по оптоволокну. Плата управления не получает сигнал от платы драйверов.
Триггер – разрыв оптического канала. Причины – перегиб оптоволокна, загрязнение разъёмов, сбой питания +24 В. Порядок действий: проверить свечение оптики, замерить питание трансиверов.
- Триггер: плата управления не получает сигнал от платы драйверов,
- Причины: перегиб оптоволокна, загрязнение разъёмов, сбой питания +24 В,
- Порядок действий: проверить свечение оптики, замерить питание трансиверов.
Ошибка не связана с силовой частью. Но без неё привод не запустится.
FA81 – Safe Torque Off
Функция безопасности блокирует выходные импульсы. Привод не вращает двигатель. Это защита персонала от случайного пуска.
Триггер – сработала цепь STO. Причины – разомкнута цепь STO, неисправен модуль безопасности. Порядок действий: проверить цепь STO, убедиться в подаче сигнала разрешения.
- Триггер: сработала цепь STO (безопасное отключение момента),
- Причины: разомкнута цепь STO, неисправен модуль безопасности,
- Порядок действий: проверить цепь STO, убедиться в подаче сигнала разрешения.
Ошибка часто возникает после аварийного останова.
Субкоды Aux Code
Многие ошибки ABB имеют субкоды. Они уточняют причину. Субкод помогает локализовать повреждённый узел. Без субкода диагностика занимает больше времени.

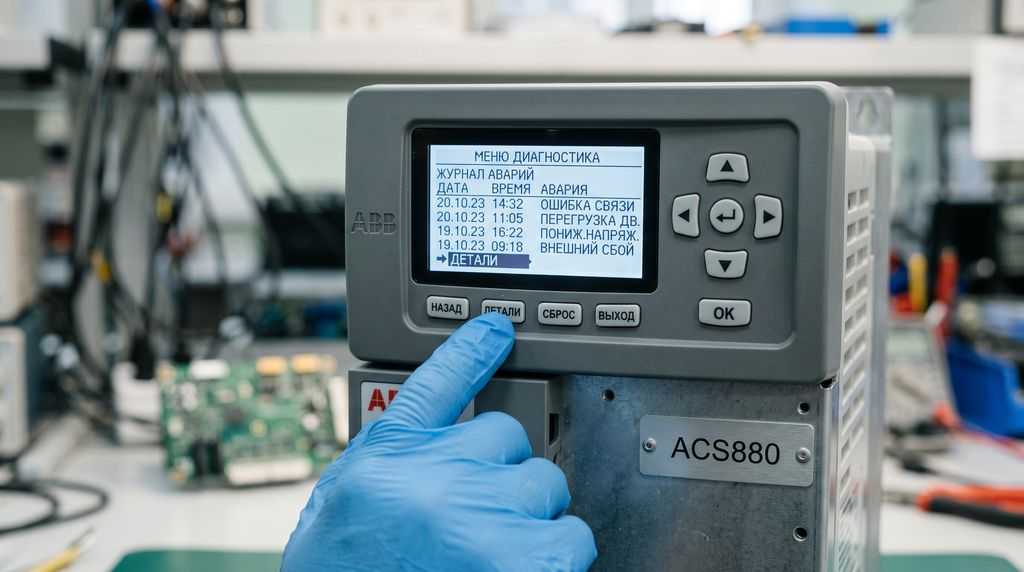

Как извлечь субкод
Порядок действий через панель управления. Он занимает несколько секунд.
- Войти в меню «Диагностика»,
- Открыть журнал аварий (Fault Log),
- Нажать «Детали» на нужной ошибке,
- Записать значение Aux Code.
Субкод указывает на конкретную фазу или модуль. Это ускоряет поиск неисправности.
Что означают субкоды
Субкод несёт дополнительную информацию для диагностики. Он помогает инженеру сразу понять, где искать проблему.
- Для ошибки 2310: субкод указывает на конкретное плечо инвертора,
- Для ошибки 2340: субкод показывает фазу с замыканием,
- Для ошибки 7000: субкод уточняет, какой модуль потерял связь.
Наличие субкода ускоряет дефектовку в разы.

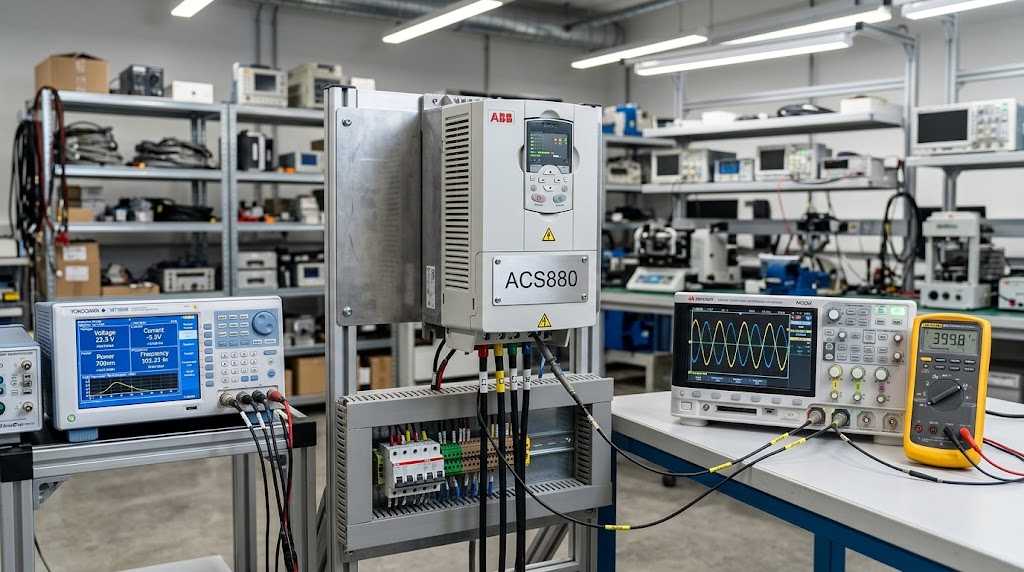

Метрологические пороги защит
Система защит ABB срабатывает по заданным уставкам. Инженер должен их знать. Это помогает отличить реальную аварию от сбоя датчика.
Пороги зависят от линейки напряжения. Для 400 В и 690 В они разные.
| Параметр | Линейка 400 В | Линейка 690 В |
|---|---|---|
| Перенапряжение DC | 842 В | 1218 В |
| Понижение DC | 360 В | 620 В |
| Ток КЗ (аппаратная защита) | >3.2-3.5 × Iн за <2.5 мкс | >3.2-3.5 × Iн за <2.5 мкс |
| Разбаланс фаз | >3% | >3% |
Отклонение порогов говорит о деградации измерительной цепи. Например, «уплывший» делитель напряжения даст ложные срабатывания.
Чек-лист работы с журналом аварий
Журнал аварий хранит параметры в момент сбоя. Правильный анализ экономит время. Он показывает, что происходило с приводом в момент аварии.
Как читать журнал
Порядок работы с журналом отказов. Он одинаков для всех серий ABB.
- Открыть меню «Диагностика» → «Журнал отказов»,
- Зафиксировать код, дату и время инцидента,
- Открыть «Детали»: ток, частота, напряжение DC, температура радиатора,
- Записать субкод.
Журнал показывает, на какой фазе произошёл сбой. Это сужает круг поиска.
Что проверять в первую очередь
При анализе журнала смотрят на ключевые параметры. Они помогают понять причину аварии.
- Ток в момент аварии: превышение номинала указывает на перегрузку,
- Напряжение DC: отклонение говорит о проблемах сети или торможения,
- Температура радиатора: высокая температура указывает на проблемы охлаждения,
- Частота: несоответствие заданию говорит о срыве управления.
Эти данные помогают определить направление диагностики.
FAQ
Вопрос 1: Чем отличаются коды ACS880 и ACS550?
Ответ: ACS880 использует числовой формат (2310, 2330). ACS550 и ACS800 – буквенно-цифровой (F-0001, F-0016). Смысл ошибок совпадает.
Вопрос 2: Какие коды ABB самые опасные?
Ответ: 2340 (короткое замыкание), 7000 (потеря PPCC LINK), FA81 (Safe Torque Off). При них запрещён сброс без проверки цепи.
Вопрос 3: Что такое субкод Aux Code?
Ответ: Дополнительный код ошибки. Он уточняет причину. При ошибке 2310 субкод указывает на конкретное плечо инвертора.
Вопрос 4: Как сбросить ошибку ABB?
Ответ: Только после устранения причины. При критических кодах (2340, 7000) сброс запрещён.
Вопрос 5: Где посмотреть историю ошибок ABB?
Ответ: В меню «Диагностика» → «Журнал отказов». Там хранятся коды, даты и параметры в момент сбоя.
Вопрос 6: Что означает код F-0004 на ACS550?
Ответ: Короткое замыкание. На ACS880 этому коду соответствуют два: 2340 (КЗ) и 7000 (потеря связи).
Вопрос 7: Где найти пороги срабатывания защит ABB?
Ответ: В руководстве по эксплуатации конкретной серии. Типовые пороги: 842 В для линейки 400 В, 1218 В для линейки 690 В.
