Ремонт частотных преобразователей Grundfos: полное руководство по восстановлению CUE

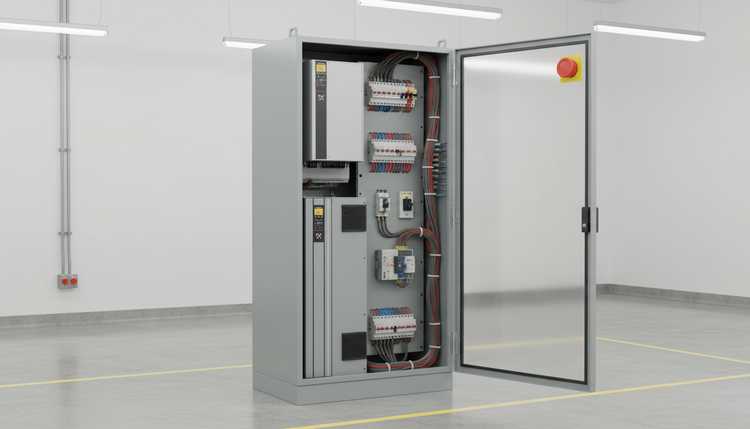

Частотный преобразователь Grundfos CUE — это центральный элемент управления насосной станции, от которого зависит стабильность водоснабжения, отопления или технологического процесса. При его отказе вся система останавливается. Официальные дилеры часто рекомендуют полную замену устройства, но на практике в большинстве случаев проблема решается качественным компонентным ремонтом электронных плат.
В этом руководстве мы детально разберем типичные поломки частотников CUE, их коды ошибок, ранние признаки неисправностей, а также объясним, почему восстановление оборудования выгоднее покупки нового.
Почему выходят из строя частотные преобразователи Grundfos?
Инверторы Grundfos эксплуатируются в тяжелых промышленных условиях: высокая запыленность, перепады влажности, нестабильность питающего напряжения и круглосуточная работа. Эти факторы постепенно разрушают электронные компоненты. Рассмотрим основные причины отказов:
| Фактор отказа | Внешние проявления | Последствия для оборудования |
|---|---|---|
| Перегрев радиатора из-за забитой пылью системы охлаждения или остановившегося вентилятора | Аварийное отключение с индикацией перегрева, сильный шум или полная остановка вентилятора. | Деградация и пробой IGBT-транзисторов, выход из строя конденсаторов звена постоянного тока. |
| Проникновение влаги и образование конденсата | Появление коррозии на печатной плате, зеленоватого налета и окислов на контактах разъемов. | Возникновение токов утечки, короткие замыкания, нестабильная работа платы управления. |
| Скачки напряжения в питающей сети | Внезапное отключение при пуске или остановке, появление ошибок по питанию на дисплее. | Прогорание варисторов, пробой диодного моста, повреждение ШИМ-контроллера. |
| Естественный износ компонентов | Снижение емкости конденсаторов, нестабильность запуска, ошибки при попытке выйти на рабочий режим. | Полный отказ устройства, невозможность запуска двигателя. |
| Сбой программных настроек и параметров | Насосное оборудование работает некорректно, не выходит на заданное давление или скорость. | Сброс индивидуальных калибровок, потеря связи с насосом через интерфейс. |
Признаки неисправности: что должно насторожить
Своевременное выявление симптомов неисправности позволяет избежать дорогостоящего ремонта частотного преобразователя или полной остановки системы. Немедленно обратитесь к специалистам, если вы заметили хотя бы одно из следующих проявлений:
- Частотный преобразователь не подает признаков жизни — индикаторы на корпусе не светятся.
- На дисплее отображается один из кодов ошибок (например, 1/14, 4, 7, 8, 9, 10 или 16/1).
- Насос работает рывками, не может выйти на стабильное давление или обороты.
- Корпус частотника сильно нагревается, а вентилятор охлаждения издает гул, свист или полностью остановился.
- Устройство самопроизвольно перезагружается без видимых причин.
- Внутри шкафа управления ощущается запах гари или виден дым.
Основные коды ошибок Grundfos CUE
Для оперативной диагностики проблем в частотных преобразователях Grundfos предусмотрена система кодов ошибок. Знание их значений поможет быстрее локализовать проблему:
| Код ошибки | Описание | Вероятная причина | Рекомендации по действиям |
|---|---|---|---|
| 1 / 14 | Ток утечки на землю или дисбаланс фаз | Нарушение изоляции кабеля или обмотки двигателя, неисправность внутренних цепей CUE. | Проверить сопротивление изоляции мегаомметром. Осмотреть силовые кабели на предмет повреждений. |
| 2 / 4 | Пропадание одной из фаз питания | Обрыв фазы в питающей сети, механическое разрушение контактов предохранителей или контакторов. | Проверить наличие всех трех фаз на входе, целостность предохранителей и надежность контактных соединений. |
| 7 | Превышение допустимого напряжения (Overvoltage) | Резкий скачок напряжения в сети или выход энергии из двигателя в режиме регенерации. | Проверить стабильность питающей сети. Увеличить время торможения в настройках частотника. |
| 8 | Критическое снижение напряжения питания (Undervoltage) | Просадка напряжения в сети из-за подключения мощных потребителей или неисправности кабеля. | Измерить напряжение на входе, проверить сечение и целостность питающего кабеля. |
| 9 | Перегрузка инверторной части | Длительная работа при токе, превышающем номинальное значение. | Снизить нагрузку на валу, проверить рабочее колесо насоса на засорение. |
| 10 | Перегрев обмоток электродвигателя | Двигатель работает с перегрузкой или в условиях плохого охлаждения. | Проверить насос на заклинивание, убедиться в работоспособности вентилятора двигателя. |
| 16/1 | Перегрузка источника питания 10V | Короткое замыкание в цепи внешнего управления (потенциометр, датчики). | Отключить внешние цепи от клемм 50-39 и проверить их на короткое замыкание. |
Реальный пример из практики сервисного центра: При диагностике мощного частотника CUE на 250 кВт инженеры столкнулись с ошибками 48/16, 49/13 и 1/14, которые появлялись хаотично. После детальной проверки выяснилось, что причина не в силовой части, а в неисправных датчиках тока. Их замена полностью устранила все ошибки и вернула оборудование в строй. Этот случай подтверждает, что даже при серьезных сбоях проблема часто кроется в заменяемом компоненте, а не в дорогостоящем блоке целиком.
Компонентный ремонт частотных преобразователей Grundfos
Локальный компонентный ремонт плат представляет собой передовую методику восстановления промышленной электроники. В отличие от модульной замены, практикуемой авторизованными дилерами, наши инженеры выполняют точечную выпайку и замену конкретных неисправных радиодеталей: силовых полупроводников, контроллеров, электролитических конденсаторов или прецизионных датчиков. Такой подход экономит бюджет и позволяет полностью сохранить заводскую программную конфигурацию, оригинальную прошивку и адаптивные параметры калибровки под сопряженный насосный агрегат, исключая необходимость сложной пусконаладки с нуля.
| Критерий сравнения | Приобретение нового инвертора взамен старого | Профессиональный поэлементный ремонт в Икс Пром Суппорт |
|---|---|---|
| Объем финансовых вложений | Максимальные затраты, эквивалентные полной рыночной стоимости нового прибора | Минимальные издержки, составляющие от 5% до 30% от цены аналогичного нового устройства |
| Сроки решения проблемы | Занимает от нескольких недель до нескольких месяцев из-за логистики | Обычно укладывается в интервал от 3 до 10 рабочих дней |
| Гарантия на восстановленное оборудование | Стандартная заводская гарантия | Предоставляем официальную гарантию сроком до 12 месяцев |
| Сохранность настроек и совместимость | Требуется заново адаптировать параметры под систему, возможны проблемы совместимости | Настройки сохраняются, частотник остается «родным» и полностью совместимым с насосным агрегатом |
Перечень восстанавливаемых узлов в частотных преобразователях Grundfos
Мы проводим глубокую диагностику и восстановление всех критически важных узлов частотников CUE. Ниже представлен перечень типовых работ:
| Восстанавливаемый узел | Характерные неисправности | Технология восстановления |
|---|---|---|
| Силовая часть (IGBT-модули, диодный мост) | Пробой или тепловая деградация силовых ключей, разрушение кристаллов. | Демонтаж и замена IGBT-модулей, полное восстановление цепей драйверов управления затворами. |
| Блок питания (ШИМ-контроллер) | Выход из строя ШИМ-контроллера, потеря емкости конденсаторов, пробой диодов. | Замена контроллера ШИМ, комплексная замена электролитических конденсаторов, восстановление вторичных цепей. |
| Плата управления (процессор, память) | Окисление контактов, разрушение дорожек, повреждение микроконтроллера. | Восстановление геометрии печатных дорожек, замена микроконтроллера, восстановление прошивки на основе предоставленного заказчиком файла. |
| Датчики тока и напряжения | Нестабильные показания, появление ошибок 48/16 и 49/13. | Замена датчиков тока, прецизионная калибровка измерительных каналов. |
| Система активного охлаждения | Отказ вентилятора, разрушение подшипников, снижение эффективности радиатора. | Замена вентиляторов на оригинальные или высококачественные аналоги, чистка и восстановление радиатора. |
Инженерно-сервисные услуги Икс Пром Суппорт по обслуживанию инверторов Grundfos
Специализированная лаборатория нашей компании укомплектована профессиональными паяльно-ремонтными станциями, осциллографами, тепловизорами и диагностическими стендами, что позволяет устранять сложные многоуровневые отказы электроники. Мы предлагаем заказчикам полный спектр технических решений:
- Комплексная входная диагностика преобразователей частоты серии CUE с последующим оформлением официального дефектовочного акта (процедура бесплатна при условии проведения дальнейших ремонтных работ в нашем центре).
- Капитальное восстановление силовой части инвертора: селективная замена поврежденных силовых сборок IGBT, мощных диодных мостов, демпфирующих снабберных цепей и сглаживающих конденсаторов звена постоянного тока.
- Высокоточный ремонт цифровых плат управления: обнаружение микротрещин, пайка многослойных печатных плат, замена центральных процессоров, операционных усилителей, микросхем логики и логическое восстановление поврежденных дорожек.
- Работа с программным уровнем: отладка, перепрошивка и низкоуровневое параметрирование микроконтроллеров по бинарным файлам конфигурации, предоставленным клиентом.
- Замена датчиков тока, систем измерения и регулировки.
- Полное восстановление после залития жидкостями, перегрева, скачков напряжения и коротких замыканий.
- Восстановление работоспособности без исходных электросхем — наши инженеры используют методику обратного проектирования (реверс-инжиниринг), анализируя топологию печатной платы и типовые схемотехнические решения производителя.
Все ремонтные операции выполняются в строгом соответствии с отраслевыми стандартами и техническими регламентами. Детальные условия ремонта предусматривают полную прозрачность ценообразования: окончательная стоимость фиксируется в акте дефектации до начала работ и не пересматривается. На все восстановленные узлы и заменённые компоненты предоставляется официальная гарантия сроком до 12 месяцев.
Вопрос-ответ (FAQ) по ремонту частотных преобразователей Grundfos
Можно ли отремонтировать частотник Grundfos, если сгорели IGBT-модули?
Безусловно, это одна из самых частых задач в нашей практике. Мы не меняем весь модуль в сборе, а перепаиваем отдельные IGBT-транзисторы и восстанавливаем цепь драйверов. После замены обязательно проводим проверку на стенде, чтобы убедиться в корректности работы всех режимов.
Что делать, если частотник выдаёт ошибку 7 (перенапряжение)?
Для начала проверьте питающую сеть на наличие скачков и состояние варисторов на входе. Также стоит увеличить время торможения в параметрах, если двигатель работает с механизмом, обладающим высокой инерцией. Если данные первичные мероприятия не принесли результата, с высокой долей вероятности корень проблемы скрыт глубже — в аппаратном сбое внутренних измерительных цепей или пробое элементов силовой архитектуры, что требует углубленной инструментальной диагностики в условиях лаборатории.
Каким образом рассчитывается стоимость восстановления инвертора Grundfos CUE?
Величина сметы на ремонт формируется строго индивидуально. На нее влияют такие факторы, как номинальная мощность устройства, конкретное поколение электроники и, главное, масштаб выявленных дефектов. Наш опыт показывает, что в подавляющем большинстве случаев расходы на компонентный ремонт не превышают 5 — 30% от суммы, которая потребовалась бы на покупку нового аналогичного частотника. Окончательная стоимость фиксируется только после проведения бесплатного аппаратного осмотра.
Как отправить частотный преобразователь в ремонт из другого города?
Процесс организован максимально просто. Вам нужно лишь упаковать частотник в антистатический пакет, обернуть его воздушно-пузырьковой плёнкой и разместить в жёсткой картонной коробке. Для отправки вы можете выбрать любого перевозчика, с которым вам удобно работать — например, СДЭК, Деловые Линии, ПЭК или Почту России. Как только посылка поступит в нашу лабораторию, менеджер свяжется с вами, подтвердит получение и согласует дальнейшие действия по диагностике и ремонту.
Предусмотрена ли гарантия на выполненные ремонтные работы?
Да, мы несем полную юридическую и техническую ответственность за результаты нашего труда. На абсолютно все виды оказанных услуг, отремонтированных узлов и интегрированных электронных компонентов мы даем длительную официальную гарантию на период до 12 месяцев.
Организация доставки оборудования в сервисный центр: пошаговое руководство
Чтобы безопасно транспортировать неисправный преобразователь частоты в нашу инженерную лабораторию, выполните следующие действия:
- Отключите устройство от сети и дайте ему остыть в течение 30 — 40 минут.
- Поместите частотник в антистатический пакет — это защитит чувствительную электронику от пробоя статическим электричеством.
- Обеспечьте амортизацию: оберните пакет воздушно-пузырьковой плёнкой, уделяя особое внимание углам и выступающим элементам.
- Разместите упаковку в прочной картонной коробке так, чтобы устройство не перемещалось внутри. Заполните пустоты смятой бумагой или пенопластом.
- Отправка груза: Оформите доставку через любую удобную транспортную компанию (СДЭК, Деловые Линии, ПЭК). Обязательно сообщите нашему менеджеру трек-номер отправления — это позволит нам отслеживать перемещение груза и оперативно подготовиться к приёмке.
- Диагностика и коммерческое предложение: Сразу после получения оборудования наши инженеры приступают к бесплатной диагностике. По её результатам мы формируем детальное коммерческое предложение, в котором указываем точную стоимость восстановления, перечень необходимых работ и планируемые сроки готовности устройства.
Остановите простой производства: верните насосную станцию в работу
Не ждите, пока аварийная ситуация нанесёт ущерб вашему производству. Свяжитесь с нами сегодня, и мы поможем вам восстановить работу частотного преобразователя Grundfos без лишних затрат и ожидания.
Вот что вы получите, обратившись к нам:
- Экономию до 70% бюджета по сравнению с покупкой нового частотника.
- Скорость: стандартный срок ремонта — от 3 до 10 рабочих дней.
- Гарантию 1 год на все виды восстановительных работ.
- Сохранение настроек, калибровок и прошивок вашего оборудования.
- Бесплатную диагностику перед началом ремонта.
Как начать восстановление вашего частотника Grundfos прямо сейчас:
Отправьте заявку через форму на сайте x-spt.com — инженер перезвонит вам в течение рабочего часа.
Позвоните по номерам телефонов, опубликованным в разделе Контакты, для оперативной консультации.
Напишите на электронную почту info@x-spt.com, приложив фотографию шильды частотного преобразователя и краткое описание неисправности.
Икс Пром Суппорт — профессиональный ремонт промышленной электроники, где каждый частотный преобразователь получает вторую жизнь. Доверьте восстановление специалистам, которые знают, как вернуть оборудованию заводскую надёжность.
