Ремонт или замена ЧП: инженерный разбор

Ремонт или замена? Деньги – не единственный аргумент. Новый аппарат может не поместиться в шкаф, не понять ваш энкодер или сжечь обмотку двигателя. Ниже – инженерный разбор: габариты, совместимость, критерии выбраковки и алгоритм за полчаса.

Автор: инженер X Prom Support.

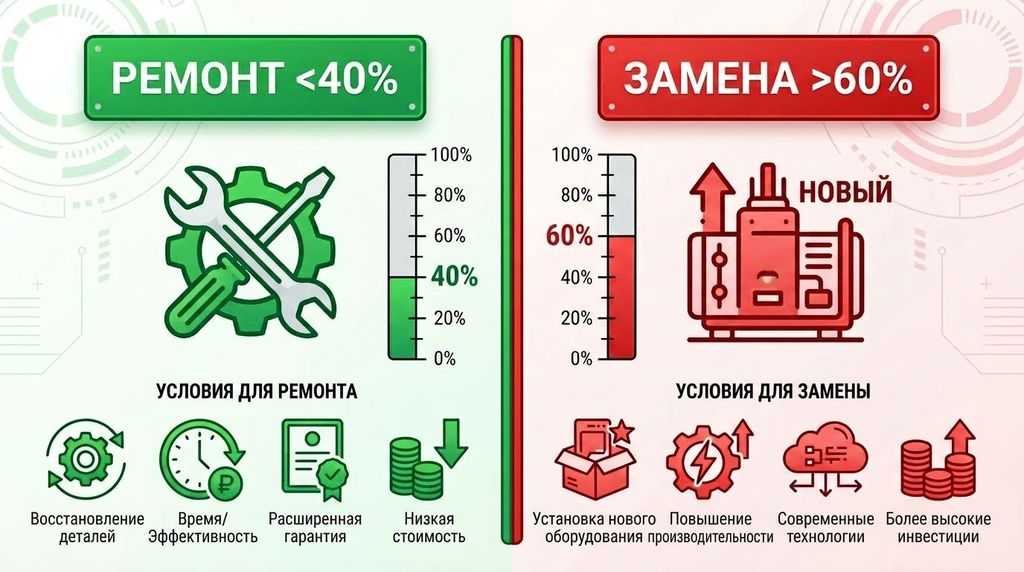

Когда ремонт выгоднее замены

Экономика – первый критерий. Но не единственный. Прежде чем считать деньги, инженер оценивает техническую возможность восстановления. Если аппарат ремонтопригоден и смета укладывается в разумные рамки – ремонт почти всегда выгоднее.

Когда ремонт

Компонентное восстановление имеет смысл в нескольких случаях. Прежде всего, если смета укладывается в 40% от цены нового. Это означает, что восстановление обойдётся дешевле половины стоимости замены.

Также ремонт оправдан, если привод использует спец-ПО или уникальные макросы. Перенести их на новый аппарат невозможно без перепрограммирования. А это дополнительные затраты и время.

Если аппарат снят с производства – ремонт часто единственный выход. Новый аналог потребует переделки шкафа и сетевой инфраструктуры.

И наконец, если мощность превышает 45 кВт – ремонт почти безальтернативен. Замена крупного аппарата требует проектных работ и нового шкафа.

• Смета укладывается в 40% от цены нового.
• Привод использует спец-ПО или уникальные макросы.
• Аппарат снят с производства.
• Мощность превышает 45 кВт.

Если хотя бы два пункта совпадают – ремонт почти всегда выгоднее.

Когда замена

Замена оправдана в нескольких случаях. Если восстановление стоит больше 60% от нового – вложения в устаревающий актив нерациональны. Лучше купить новый аппарат с гарантией.

Если плата разрушена необратимо – ремонт невозможен. Это касается глубокого обугливания, коррозии дорожек, разрушения ASIC.

Если модернизация даёт прямую выгоду по энергопотреблению – замена окупается за 1-2 года. На энергоёмком производстве это существенная экономия.

И если узел критичен настолько, что нужен новый аппарат с гарантией – экономика отходит на второй план. Здесь важнее надёжность и снижение рисков.

• Восстановление стоит больше 60% от нового.
• Плата разрушена необратимо.
• Модернизация даёт прямую выгоду по энергопотреблению.
• Узел критичен настолько, что нужен новый аппарат с гарантией.

Полный TCO-расчёт – в статье «Ремонт или покупка ЧП: расчёт TCO и простоя».

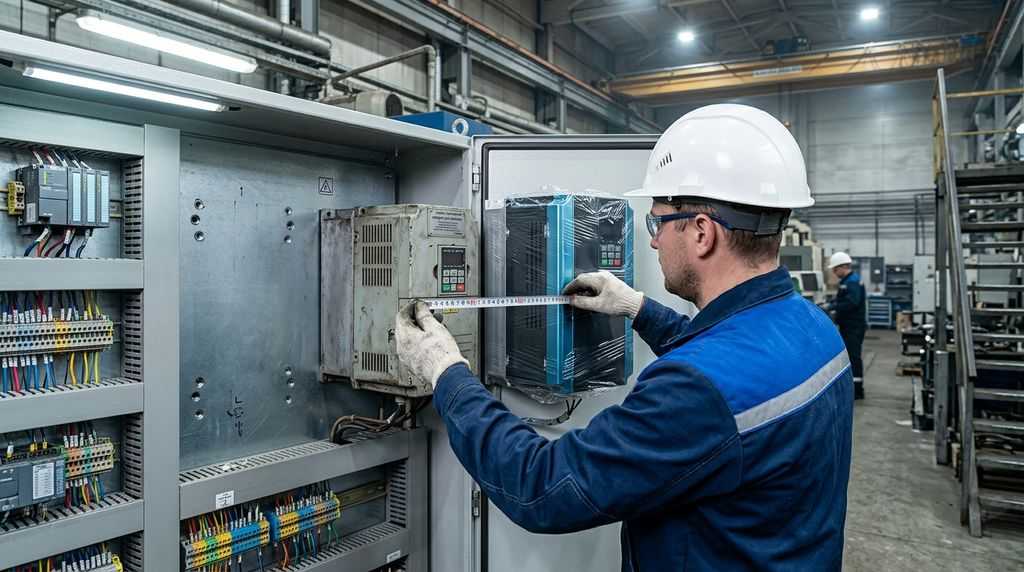

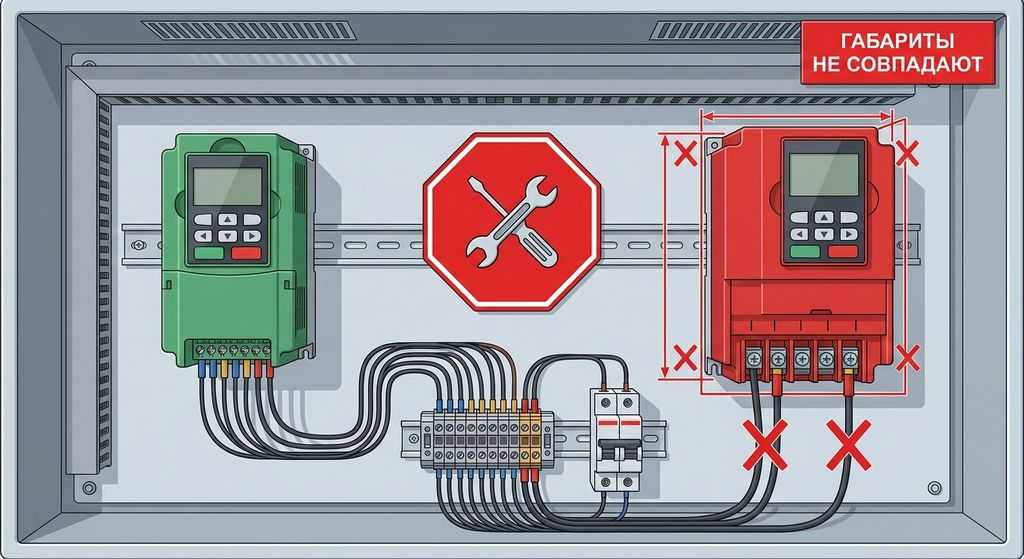

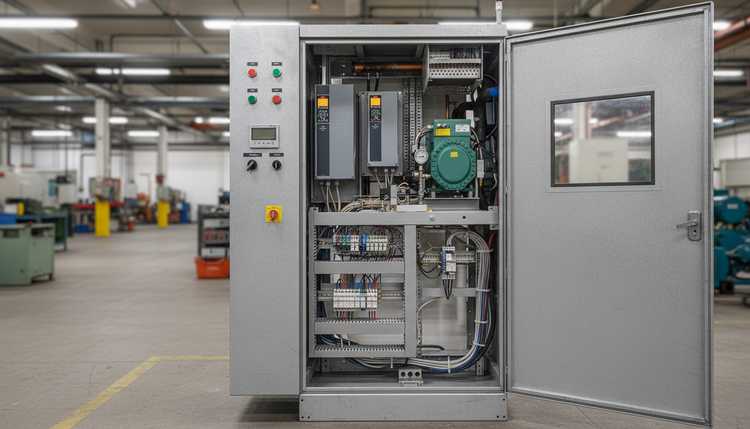

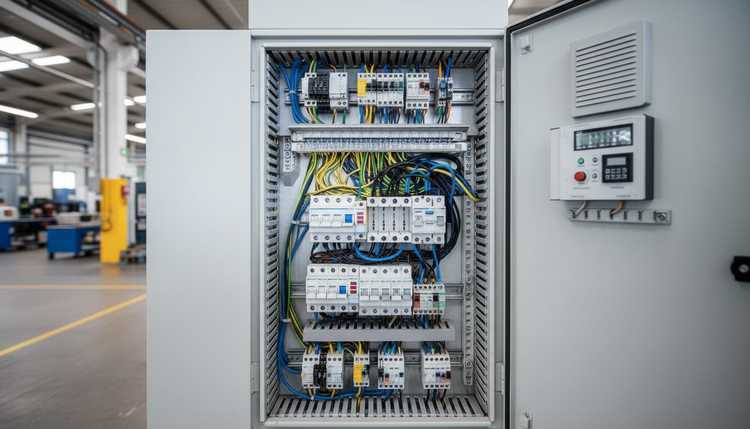

Аппаратно-габаритная несовместимость

Новый аппарат часто не помещается в старый шкаф. Это не мелочь: переделка обходится в 10-40% от стоимости преобразователя. Часто проще отремонтировать старый, чем адаптировать новый.

Что проверяем

Перед покупкой нужно измерить все габариты. Типоразмер (Frame Size) определяет посадочные размеры. Межцентровые расстояния крепежа показывают, совпадут ли отверстия. Сечения силовых клеммников – влезут ли кабели. Направление продува радиатора – не нарушится ли охлаждение. Глубина прибора – поместится ли в шкаф.

• Типоразмер (Frame Size) – посадочные размеры.
• Межцентровые расстояния крепежа – совпадут ли отверстия.
• Сечения силовых клеммников – влезут ли кабели.
• Направление продува радиатора – не нарушится ли охлаждение.
• Глубина прибора – поместится ли в шкаф.

Что происходит при несовпадении

Несовпадение габаритов ведёт к слесарным работам. Сверление новых отверстий занимает 3 смены монтажников. Приходится наращивать медные шины и перекладывать экранированные кабели. Нарушаются воздушные потоки в шкафу – соседние аппараты начинают перегреваться.

• Сверление новых отверстий – 3 смены монтажников.
• Наращивание медных шин.
• Перекладка экранированных кабелей.
• Нарушение воздушных потоков в шкафу.
• Перегрев соседних аппаратов.

Теплофизическая оценка

Новый аппарат выделяет тепло – 2-3% от номинала. Чтобы оно отводилось, нужны зазоры >100-150 мм сверху и снизу. Если места нет – придётся переделывать вентиляцию шкафа. Это дополнительные затраты и время.

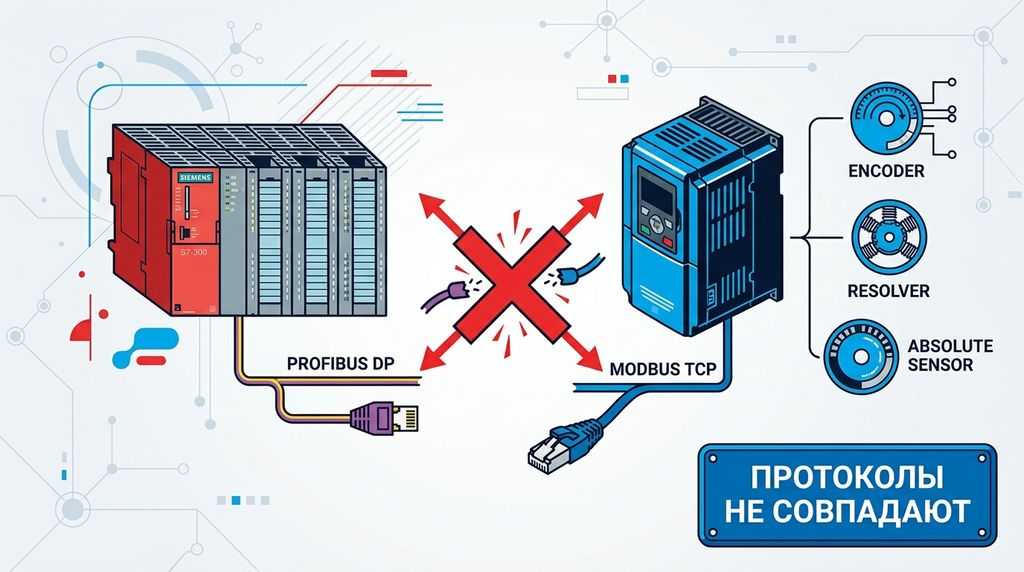

Совместимость датчиков и протоколов

Вторая проблема после габаритов – несовместимость с энкодером или ПЛК. Новый аппарат может просто не увидеть ваш датчик. Это приводит к дополнительным расходам на платы расширения и шлюзы.

Датчики обратной связи

Энергетики проверяют тип датчиков на двигателе. Инкрементальные энкодеры HTL/TTL – самые распространённые. Абсолютные датчики EnDat или Hiperface – сложнее и дороже. Резольверы – классика для тяжёлых условий.

• Инкрементальные энкодеры HTL/TTL – самые распространённые.
• Абсолютные датчики EnDat или Hiperface – сложнее и дороже.
• Резольверы – классика для тяжёлых условий.

Промышленные шины

Заводы постарше используют Profibus DP, Modbus Plus, DeviceNet или Interbus. Современные – Profinet, Modbus TCP или EtherCAT. Новый аппарат должен поддерживать именно ваш протокол, иначе сеть не заработает.

Старые протоколы:

• Profibus DP
• Modbus Plus
• DeviceNet
• Interbus

Современные протоколы:

• Profinet
• Modbus TCP
• EtherCAT

Что нужно при замене

Замена ведёт к модернизации сети. Потребуется плата расширения под ваш энкодер. Понадобится шлюз-конвертер протокола. Возможно, придётся менять сетевую карту в контроллере. И переписывать проект SCADA.

• Плата расширения под ваш энкодер.
• Шлюз-конвертер протокола.
• Замена сетевой карты в контроллере.
• Переписывание проекта SCADA.

Риски с протоколами – в статье «5 причин ремонтировать ЧП».

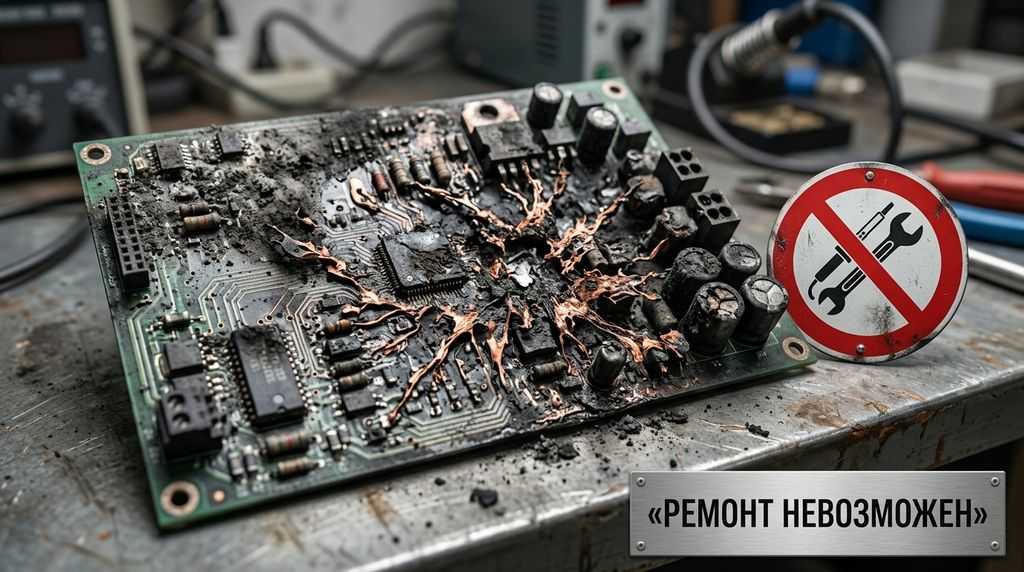

Критерии абсолютной выбраковки

Некоторые дефекты не оставляют шансов на восстановление. Инженер бракует такой аппарат сразу. Ремонт в этих случаях физически невозможен.

• Межслойное выгорание платы >15 см².
• Коррозия дорожек после затопления.
• Разрушение заказных ASIC без аналогов.
• Термическая деформация радиатора >0.1 мм.

При этих дефектах – только замена.

Остальные поломки – в статье «Неисправности ЧП: полный гид».

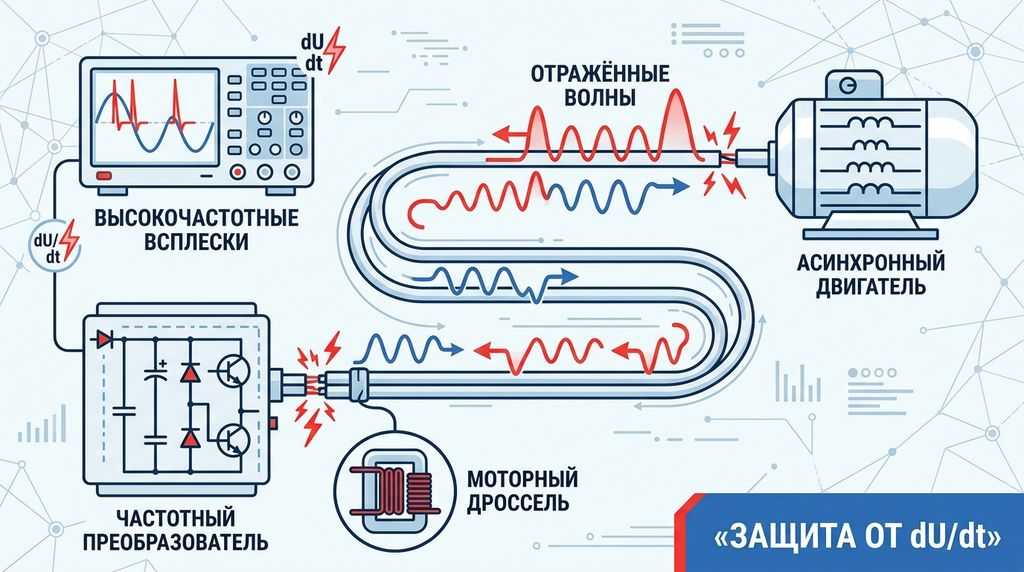

Согласование с кабельной линией

Новый аппарат может сжечь обмотку старого двигателя. Это не преувеличение. Быстрые современные транзисторы создают опасные перенапряжения на клеммах.

Проблема

Новые транзисторы переключаются очень быстро. dU/dt достигает 5-8 кВ/мкс. В кабеле длиной 30-50 м это даёт отражённые волны. Изоляция первой секции обмотки пробивается. Двигатель выходит из строя за сутки-двое.

• dU/dt достигает 5-8 кВ/мкс.
• В кабеле длиной 30-50 м возникают отражённые волны.
• Изоляция первой секции обмотки пробивается.
• Двигатель выходит из строя за сутки-двое.

Решение

Систему нужно защитить. Моторный дроссель (dU/dt-фильтр) сглаживает фронты импульсов. Синус-фильтр даёт ещё лучший результат, но стоит дороже. Расчёт критической длины кабеля помогает понять, нужна ли защита вообще.

• Моторный дроссель (dU/dt-фильтр) сглаживает фронты.
• Синус-фильтр даёт лучший результат, но дороже.
• Расчёт критической длины кабеля показывает, нужна ли защита.

Ошибки монтажа – в статье «Ошибки монтажа частотного преобразователя».

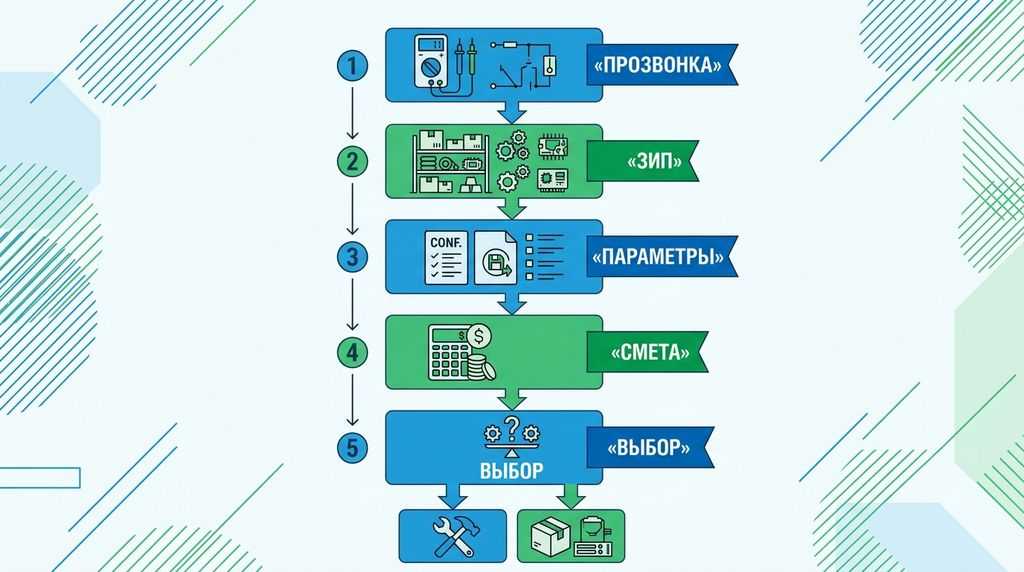

Алгоритм экспресс-оценки за 30 минут

Пошаговая блок-схема для дежурной службы. Она ускоряет принятие решения в первые минуты после аварии.

• Прозвонка силовой части. Мультиметр в режиме диодов.
• Проверка ЗИП. Есть ли оригинал на складе в РФ?
• Сверка параметров. Есть ли бэкап конфигурации?
• Оценка сметы. Ниже 40% или выше 60% от нового?
• Выбор. Экспресс-ремонт за 48 часов или покупка аналога.

Если смета ниже 40% – ремонт. Если выше 60% – замена. В паритетной зоне решение зависит от критичности узла и наличия резерва.

Финансовые риски – в статье «Стоимость простоя ЧП: как посчитать убытки».

Скрытые риски при покупке нового

О чём редко пишут в коммерческих предложениях. Эти риски могут существенно увеличить бюджет замены.

Потеря макросов

Новый аппарат лишён встроенных технологических программ, которые были в старом. Заводская намотка (Winder) – её придётся программировать заново. Управление тормозом крана – сложная логика, которую не всегда можно воспроизвести. Каскадное включение насосов – требует настройки группы приводов. ПИД с опережением – тонкая настройка, которую делают неделями.

• Заводская намотка (Winder) – программировать заново.
• Управление тормозом крана – сложная логика.
• Каскадное включение насосов – настройка группы приводов.
• ПИД с опережением – тонкая настройка.

Переделка вентиляции

Охлаждение придётся переделывать. Направление продува изменится. Понадобятся новые решётки и фильтры. Это дополнительные затраты и время на монтаж.

• Направление продува изменится.
• Понадобятся новые решётки.
• Замена фильтров.

Прошивка и ПО при ремонте

Прошивки не архивируем. Для обновления нужен образ от заказчика. Свой архив прошивок мы не ведём – это политика компании.

• ПО обновляем только по образу от клиента.
• Закрытый код не трогаем.
• Плата управления остаётся родной.

Если образ недоступен – работаем с установленной версией.
