Как отремонтировать промышленный контроллер PLC?

Программируемый логический контроллер (PLC) перестал загружаться. Не горит индикатор питания, не опрашиваются датчики, не управляются исполнительные механизмы. Производственная линия встала.

Штатный электрик разводит руками: «Нужно покупать новый контроллер, старый не подлежит ремонту».

Знакомая ситуация?

Промышленные контроллеры (Siemens, Allen‑Bradley, Mitsubishi, Omron, Schneider Electric) считаются надёжными, но и они выходят из строя. Большинство поломок можно устранить на компонентном уровне, без покупки нового дорогостоящего блока.

Икс Пром Суппорт специализируется на ремонте PLC любых производителей. Наша лаборатория находится в Москве. Принимаем заказы из всех регионов России.

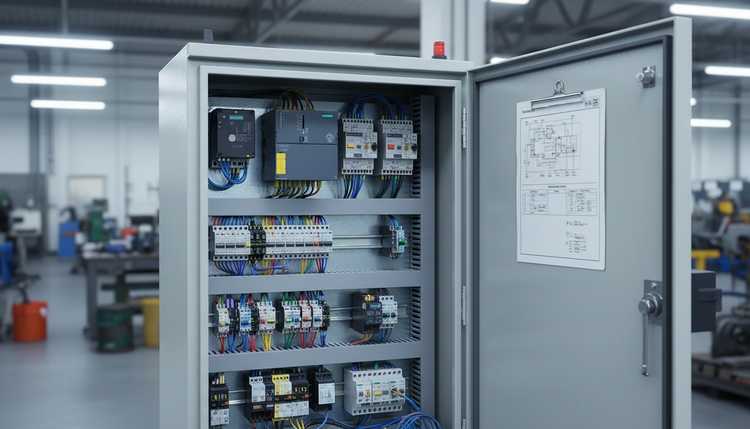

Из каких узлов состоит промышленный контроллер?

Чтобы понимать, что может сломаться, разберём типовую архитектуру PLC.

Узел	Функция	Типовые неисправности
Блок питания (CPU или внешний)	Преобразование 220В/24В во внутренние напряжения	Выход из строя конденсаторов, ШИМ-контроллера, силового ключа
Центральный процессор (CPU)	Выполнение пользовательской программы	Сбой прошивки, повреждение флеш-памяти, отказ кварцевого резонатора
Память (RAM, EEPROM, SD‑карта)	Хранение программы и данных	Потеря данных при скачках питания, износ ячеек
Дискретные входы	Приём сигналов от кнопок, датчиков (24В)	Пробой оптронов, повреждение входных цепей
Дискретные выходы	Управление реле, контакторами, соленоидами	Залипание или отказ реле, пробой транзисторов
Аналоговые входы/выходы	Преобразование физических величин (ток, напряжение) в цифровые значения и обратно	Выход из строя усилителей, неисправность АЦП или ЦАП, пробой цепей защиты
Коммуникационные порты	Обмен данными с верхним уровнем (диспетчерская, визуализация) и соседними контроллерами	Отказ приёмопередатчиков, повреждение разъёмов, потеря гальванической изоляции

Типовые неисправности PLC

Данные по обращениям за последние 36 месяцев

Причина вызова	Процент от всех случаев	Конкретные детали, требующие замены
Отказ блока питания	35%	Конденсаторы электролитические (высыхание, вспучивание), микросхема ШИМ, диодный мост, варисторы
Поломка дискретных каналов	25%	Оптопары, биполярные и полевые транзисторы, электромагнитные реле
Сбой или утеря прошивки	15%	Чипы флеш-памяти, микроконтроллеры
Неисправность коммуникационных портов	15%	Трансиверы MAX485, ADM2483, элементы гальванической развязки, разъёмы
Повреждение аналоговых трактов	10%	Операционные усилители, мультиплексоры, АЦП и ЦАП

Пояснения к основным позициям:

• Аналоговые каналы — выходят из строя при ошибочном подключении: например, при подаче 220В на вход 4-20 мА или при коротком замыкании выхода. Повреждаются операционные усилители, мультиплексоры, аналого-цифровые и цифро-аналоговые преобразователи.
• Блок питания — лидер рейтинга. Электролитические конденсаторы со временем теряют ёмкость, вздуваются, уходят в короткое замыкание. Импульсный ШИМ-контроллер выходит из строя при скачках напряжения.
• Дискретные входы/выходы — страдают от внешних факторов. Короткое замыкание в цепи датчика, пробой изоляции кабеля, броски тока при коммутации реле — всё это убивает оптроны и транзисторы.
• Прошивка — может слететь при скачке питания, разряде батарейки (для старых моделей) или в результате естественного износа флеш-памяти.
• Коммуникационные порты — повреждаются при подключении «горячим» способом, при пробое изоляции кабеля, во время грозы.

Признаки неисправности PLC: на что обратить внимание

Симптом	О чём говорит	Вероятная причина
Индикатор питания не горит	Питание на контроллер не поступает	Неисправен внутренний или внешний блок питания
Индикатор RUN не горит или мигает	Процессор не выполняет программу	Сбой прошивки, повреждение памяти, отказ кварца
Не опрашиваются отдельные входы	Контроллер не видит сигнал	Повреждён оптрон, резисторный делитель, входной порт
Не переключаются отдельные выходы	Управляющий сигнал есть, а на выходе нет	Залипшее электромагнитное реле, пробитый транзистор
Нет связи с HMI или SCADA	Контроллер не отвечает на запросы	Вышел из строя трансивер, оборваны дорожки, повреждён разъём
Аналоговый канал показывает ноль или максимум	Некорректное преобразование сигнала	Отказ операционного усилителя, повреждение АЦП
Контроллер постоянно перезагружается	Циклический сбой при старте	Потеря ёмкости конденсаторов, проблемы с памятью, сбой прошивки
Горит аварийный красный светодиод (SF, ERROR)	Самодиагностика обнаружила критическую ошибку	Сбой программы, потеря конфигурации, отказ оборудования

Важно: Не игнорируйте коды ошибок. Большинство современных контроллеров (Siemens S7‑1200/1500, Allen‑Bradley CompactLogix) имеют встроенную диагностику. Считайте код через панель оператора или программу — это часто указывает на точное место неисправности.

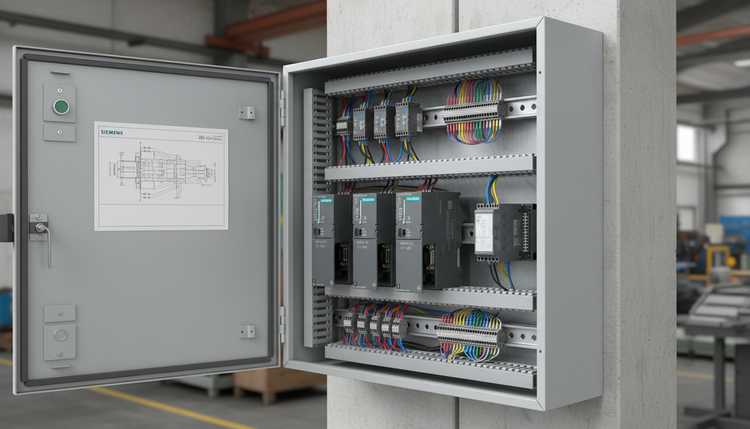

Что мы ремонтируем в PLC: компонентный подход

Наша позиция — адресное восстановление, а не замена блока. Выявляем конкретную отказавшую деталь и заменяем только её.

Блок питания:

• Замена электролитических конденсаторов (основная причина);
• Замена ШИМ-контроллера, силового MOSFET/IGBT;
• Восстановление цепей входной защиты (варисторы, термисторы).

Центральный процессор и подсистема памяти:

• Обновление встроенного ПО (только если заказчик предоставил образ прошивки);
• Замена чипов энергонезависимой памяти (EEPROM, флеш);
• Диагностика и замена кварцевого резонатора (часто причина «молчания» процессора);
• Замена элемента питания (для устаревших серий S7‑300/400 и аналогов).

Дискретные входы/выходы:

• Замена оптронов (типа LVT, EL817 и аналоги);
• Замена транзисторов (NPN, PNP) на выходах;
• Замена реле на выходных модулях;
• Восстановление цепей ограничения тока.

Аналоговые каналы:

• Замена операционных усилителей;
• Замена АЦП/ЦАП;
• Восстановление цепей защиты (стабилитроны, супрессоры).

Коммуникационные порты:

• Замена трансиверов RS‑232 (MAX232), RS‑485 (MAX485, ADM2483);
• Замена интерфейсных чипов Ethernet (LAN9514, DM9000 и аналоги);
• Восстановление гальванической развязки (импульсные трансформаторы, оптроны);
• Ремонт разъёмов (перепайка, замена).

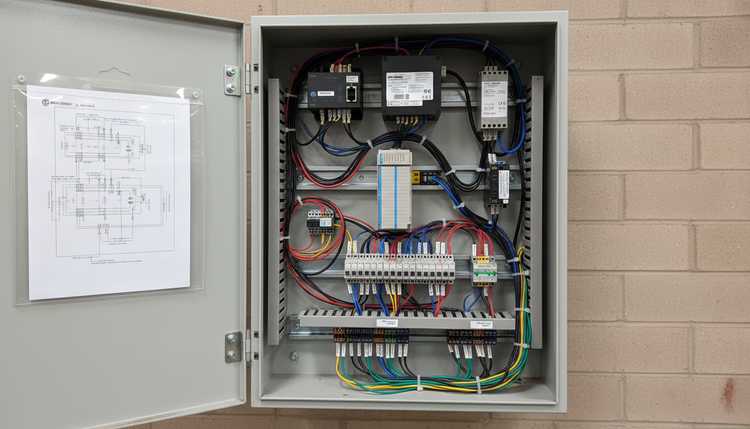

Наш подход к восстановлению промышленных контроллеров

В отличие от сервисов, практикующих узловую замену, мы проводим углублённую диагностику и устраняем первопричину, а не следствие.

Реальная последовательность работ:

• Входной контроль: подаём питание, измеряем потребляемый ток — по величине тока можно косвенно оценить наличие короткого замыкания.
• Подключение программатора: считываем код ошибки, пробуем войти в онлайн-режим.
• Проверка каналов: подаём эталонный сигнал (например, 4 мА) на аналоговый вход и отслеживаем реакцию. Для дискретных каналов — замыкаем вход на «землю» и смотрим изменение состояния.
• Микроскопический контроль: ищем микротрещины, окислы, подгоревшие дорожки.
• Демонтаж неисправных компонентов с помощью паяльной станции.
• Восстановление проводников на многослойной плате, если дорожки повреждены.
• Монтаж новых деталей с подбором по параметрам.
• Стендовые испытания: контроллер подключается к реальной нагрузке, имитируется работа системы.
• Финальная проверка всех портов, входов, выходов.

Прошивку перезаписываем только при наличии эталонного файла от клиента.

Важное уточнение: Оригинальные электрические схемы не требуются. Инженеры определяют неисправности по физическому расположению элементов, стандартным узлам (типовые блоки питания, типовые оптронные развязки) и маркировке деталей.

Ремонт промышленных контроллеров — наша профильная услуга. Siemens, Allen‑Bradley, Mitsubishi, Omron, Schneider Electric и другие.

Вопрос-ответ (FAQ) по ремонту промышленных контроллеров PLC

Вопрос 1. Можно ли отремонтировать PLC, если сгорел блок питания, а контроллер старый и не выпускается?

Ответ. Да, это стандартная задача. Восстанавливаем схему питания: меняем электролитические конденсаторы (обычно они вздуваются), при необходимости — заменяем микросхему ШИМ-контроллера и полевой транзистор. Если плата управления питанием полностью выгорела, подбираем внешний источник на нужные напряжения.

Вопрос 2. У меня Siemens S7‑300. Пропала программа после скачка питания. Что делать?

Ответ. Для S7‑300 с RAM-модулем частая причина — разряд батарейки. Замените элемент питания и перезалейте проект. Физическое повреждение чипа флеш-памяти случается реже, но при такой поломке чип меняется, а прошивка восстанавливается при наличии сохранённого дампа. Без дампа — только написание программы заново.

Вопрос 3. Как отправить PLC в ремонт из другого города?

Ответ. Заполните форму на сайте, дождитесь звонка инженера для уточнения симптомов и кода ошибки. Затем упакуйте контроллер в жёсткую коробку с антистатическим пакетом и амортизирующим материалом (поролон, пузырчатая плёнка). Отправляйте через СДЭК, Деловые Линии или ПЭК по адресу нашей лаборатории в Москве.

Вопрос 4. Вы восстанавливаете прошивку PLC, если она повреждена?

Ответ. Да, но с обязательным условием: клиент предоставляет оригинальный образ прошивки. Без эталонного файла мы не занимаемся восстановлением встроенного ПО — это связано с рисками несовместимости и юридическими ограничениями (защита интеллектуальной собственности производителей). Для контроллеров с аппаратной защитой от чтения меняем CPU на новый и перепрограммируем по проекту.

Вопрос 5. Сколько времени занимает ремонт PLC?

Ответ. Стандартно — от 3 до 10 рабочих дней. Срочный случай (линия стоит) — обсуждаем индивидуально, можем ускорить до 2-3 дней.

Вопрос 6. Платная ли диагностика?

Ответ. Предварительная оценка состояния и вердикт о возможности ремонта — бесплатно. Оплата взимается только после утверждения вами акта дефектации и сметы.

Вопрос 7. Даёте ли гарантию на отремонтированный PLC?

Ответ. Гарантия — 12 месяцев. Распространяется на дефекты, возникшие по нашей вине (некачественная пайка, неправильно подобранный аналог). Не покрываются внешние воздействия (скачки сети, короткое замыкание во внешних цепях, неправильный монтаж).

Ситуации, когда ремонт PLC экономически нецелесообразен

Честно скажем, если восстановление невыгодно.

Ситуация	Рекомендация
Корпус оплавился, плата выгорела насквозь	Восстановление невозможно — только приобретение нового устройства
Микроконтроллер с аппаратной защитой от чтения, а образ прошивки отсутствует	Если восстановление конфигурации невозможно — проще заказать новый контроллер
CPU с повреждённым встроенным ПО без возможности перезаписи	Замена процессорного модуля (например, для серий Siemens S7‑300/400)

Во всех остальных сценариях ремонт финансово выгоден. Экономия по сравнению с покупкой нового контроллера составляет от 40% до 70%.

Почему ремонт PLC выгоднее покупки нового?

Сравните.

Параметр	Приобретение нового контроллера	Восстановление в Икс Пром Суппорт
Финансовые затраты	Полная розничная цена	30-60% от розницы
Временные потери	Ожидание доставки (недели-месяцы)	3-10 рабочих дней
Сохранность рабочих параметров	Требуется заново заливать проект, вводить все настройки	Пользовательская программа и конфигурация остаются в неизменном виде
Гарантийные обязательства	Заводские (обычно 12-24 месяца)	12 месяцев от нашего сервиса

Как получить консультацию по ремонту PLC

Пришлите снимок заводской таблички (модель, номер ревизии) и опишите внешние признаки: код ошибки, реакцию на включение, историю поломки (был ли скачок напряжения, короткое замыкание). Наш инженер свяжется с вами в течение 60 минут и вынесет вердикт: есть ли смысл везти контроллер к нам.
