Ремонт стоек ЧПУ

Современные металлообрабатывающие центры с числовым программным управлением представляют собой сложные технологические комплексы, где стойка ЧПУ выполняет роль центрального управляющего модуля. Её отказ приводит не просто к временной остановке производства, а к существенным финансовым потерям из-за простоя дорогостоящего оборудования.

В этом материале мы детально рассмотрим:

• Устройство и принцип работы управляющих блоков ЧПУ;
• Типовые причины возникновения неисправностей;
• Опасности неквалифицированного ремонта;
• Технологичный подход к восстановлению в сервисе «X Prom Support».

Стойка ЧПУ: функциональное назначение и важность исправной работы

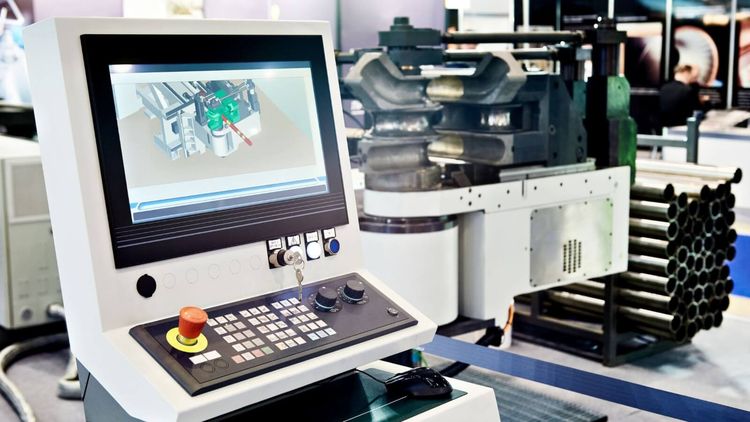

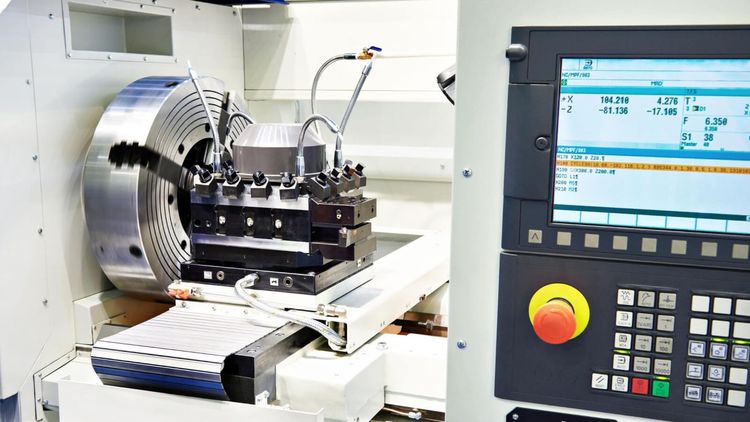

Управляющий блок станка с ЧПУ – это высокотехнологичный вычислительный комплекс, выполняющий множество критически важных функций:

• Интерпретация управляющих программ в машинные команды;
• Генерация управляющих сигналов для сервоприводов;
• Контроль кинематических параметров движения;
• Обработка данных с измерительных систем;
• Управление периферийным оборудованием;
• Мониторинг аварийных ситуаций в реальном времени.

Когда любая из этих функций нарушается, последствия для производства становятся ощутимыми. Даже незначительный сбой в работе управляющей системы может привести к:

• Потере точности позиционирования;
• Нарушению геометрии обрабатываемых деталей;
• Полной остановке производственного процесса.

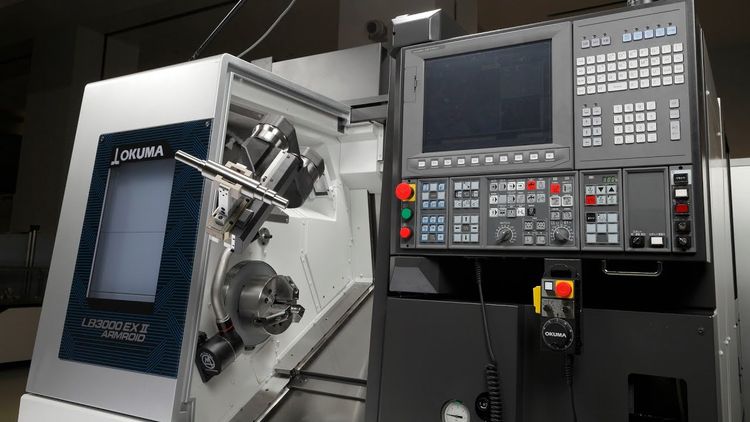

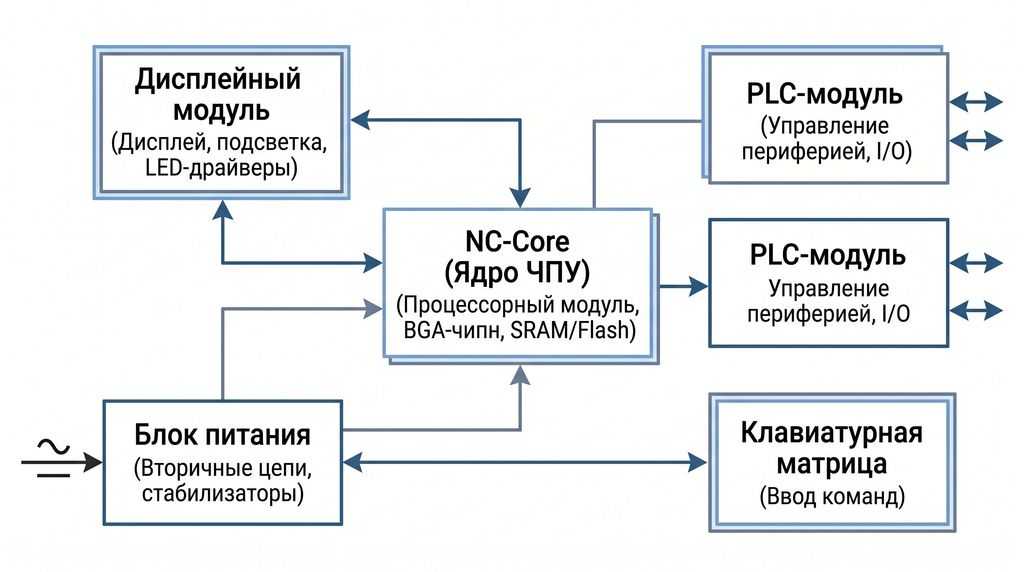

Модульная архитектура стойки ЧПУ

Стойка ЧПУ – это не монолитный блок, а набор функциональных модулей. Понимание их взаимодействия позволяет локализовать неисправность без полной разборки:

Модуль	Функция	Характерные симптомы отказа
Display Unit	Дисплей, подсветка, LED-драйверы	Синий / чёрный экран, мигание, отсутствие изображения
NC-Core	Процессорный модуль, BGA-чипы, SRAM / Flash	Ошибки интерполяции, зависание при загрузке, сброс параметров
PLC-модуль	Управление периферией, I / O	Отказ датчиков, сбои концевых выключателей
Power Supply	Вторичные цепи, стабилизаторы	Пробой по питанию, нестабильный запуск
Клавиатурная матрица	Ввод команд	Отказ клавиш, потеря отклика

Картирование симптомов по модулям позволяет инженеру сразу определить направление диагностики, а не «перезаливать софт» при аппаратном пробое.

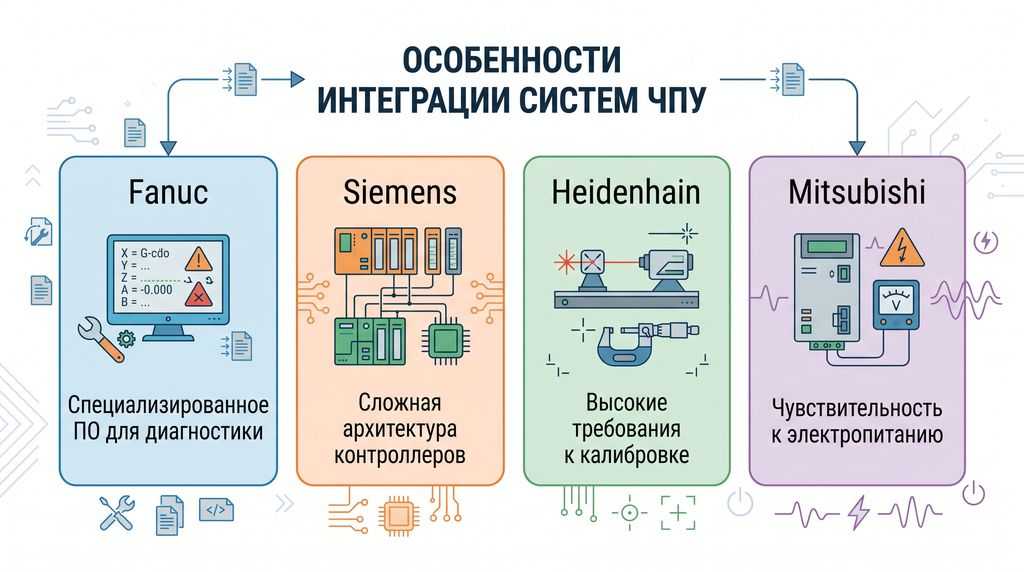

Разновидности ремонтируемых систем ЧПУ

Наш сервисный центр осуществляет восстановление всех популярных моделей управляющих систем:

Производитель	Особенности ремонта

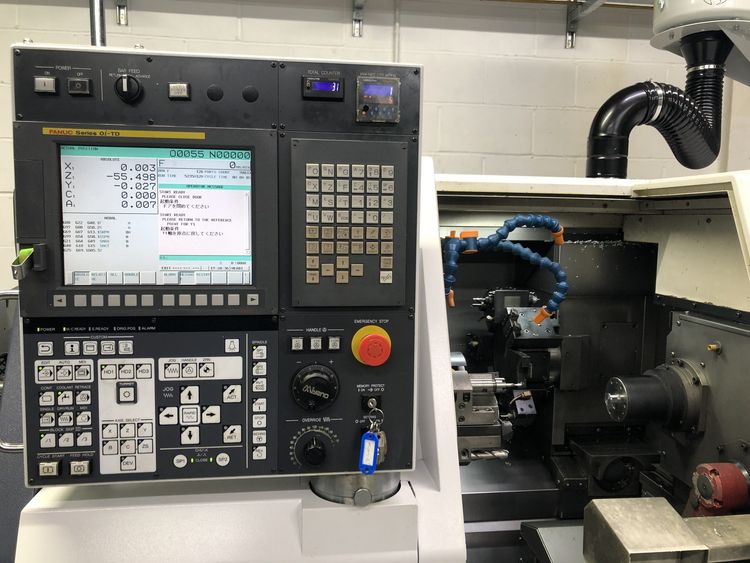

Fanuc	Требуется специализированное ПО для диагностики
Siemens	Сложная архитектура контроллеров
Heidenhain	Высокие требования к точности калибровки
Mitsubishi	Чувствительность к параметрам электропитания

Как видно из таблицы, каждая система предъявляет свои требования к диагностике и ремонту. Именно поэтому важно не только определить неисправность, но и понимать, какие типовые проблемы характерны для разных стоек ЧПУ.

Типовые неисправности управляющих систем и их причины

Проблемы с электропитанием

• Деградация компонентов силовых цепей;
• Выход из строя стабилизаторов напряжения;
• Проблемы с конденсаторными батареями.

Влияние внешних факторов

• Термические перегрузки;
• Попадание технологической эмульсии;
• Вибрационное воздействие.

Сбои программного обеспечения

• Повреждение загрузочных секторов;
• Конфликты версий прошивки;
• Ошибки конфигурации параметров.

Физические повреждения

• Деформация печатных плат;
• Разрушение BGA-чипов;
• Окисление контактных групп.

Типовые отказы по узлам стойки

• Деградация вторичных цепей импульсного блока питания – повышенные пульсации, пробой стабилизатора.
• Выход из строя ламп подсветки / LED-драйверов дисплея – тусклое изображение, полное отсутствие подсветки.
• Высыхание буферных батарей памяти – сброс параметров осей при выключении станка.
• Сбои оптических интерфейсов связи – ошибки обмена с приводами, потеря готовности шины.
• Разрушение BGA-чипов графического контроллера – артефакты на экране, зависание интерфейса.

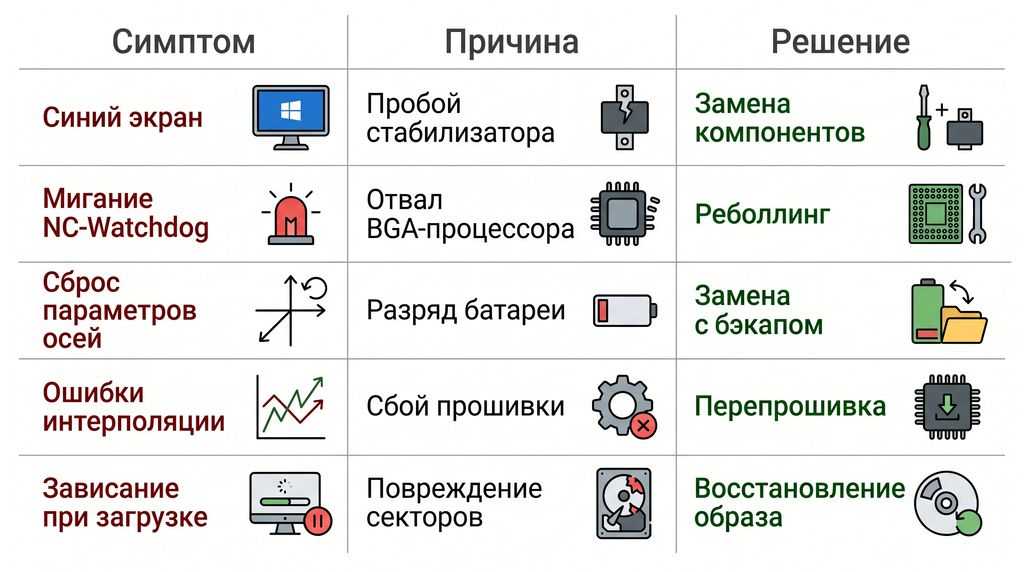

Чек-лист аварийных ситуаций

Симптом	Аппаратная причина	Метод устранения
Синий/чёрный экран	Пробой вторичного стабилизатора, отказ LED-драйвера	Компонентная замена, замена CCFL на LED
Мигание индикатора NC-Watchdog	Отвал BGA-процессора, деградация SRAM	Реболлинг, замена чипа памяти
Сброс параметров осей при выключении	Разряд литиевой батареи резервного питания	Замена батареи с сохранением дампов
Ошибки интерполяции по координатам	Деградация NC-Core, сбой прошивки	Диагностика, перепрошивка, замена модуля
Зависание интерфейса при загрузке	Повреждение загрузочных секторов, конфликт версий	Восстановление образа, перепрошивка

Любая из перечисленных неисправностей требует грамотного вмешательства. Однако многие пытаются решить проблему самостоятельно или обращаются к случайным мастерам. Чем это грозит – рассмотрим далее.

Опасности непрофессионального вмешательства

Попытки самостоятельного ремонта сложной электроники управления часто приводят к:

• Необратимому повреждению дорогостоящих компонентов;
• Потере заводских настроек оборудования;
• Возникновению скрытых дефектов, проявляющихся позже.

В отличие от кустарного подхода, настоящий профессиональный ремонт базируется на трёх столпах. Только специализированные сервисные центры обладают:

• Стендовым оборудованием для точной диагностики;
• Оригинальными техническими спецификациями;
• Доступом к сервисному программному обеспечению.

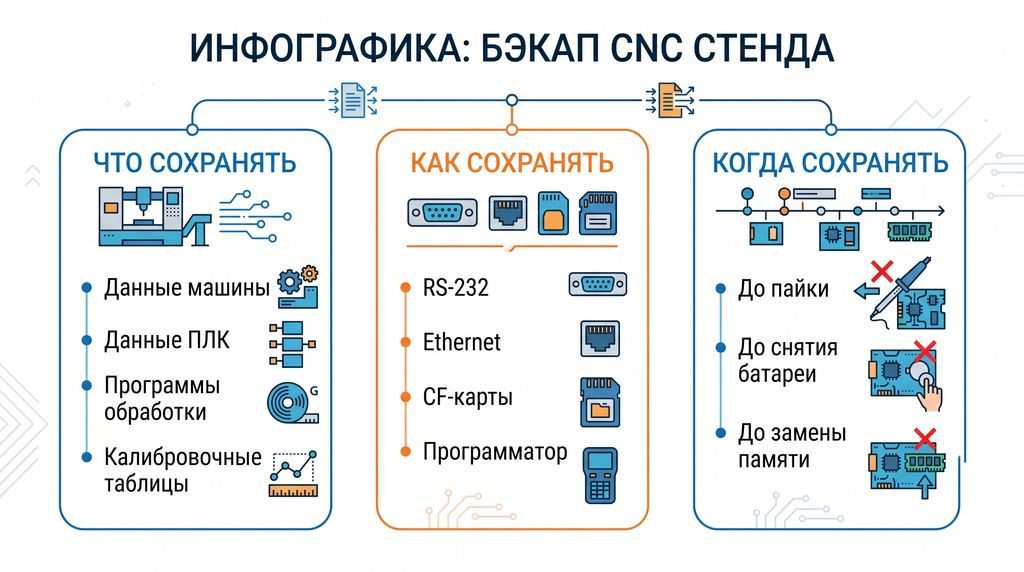

Протокол сохранения станочных данных

Перед любыми аппаратными манипуляциями – заменой микросхем памяти, реболлингом, заменой батареи – необходимо создать полный бэкап. Иначе при разряде резервной батареи или замене SRAM/Flash сбрасываются параметры осей, и запуск станка становится невозможным.

Что сохранять:

• Machine Data (машинные константы).
• PLC Data (параметры ПЛК).
• Пользовательские программы обработки.
• Калибровочные таблицы энкодеров.

Как сохранять:

• Через сервисные интерфейсы: RS-232, Ethernet.
• На CF-карты или PCMCIA.
• Программатором – при невозможности штатного вычитывания.

Когда сохранять: до начала пайки, до снятия батареи, до замены любого энергонезависимого элемента.

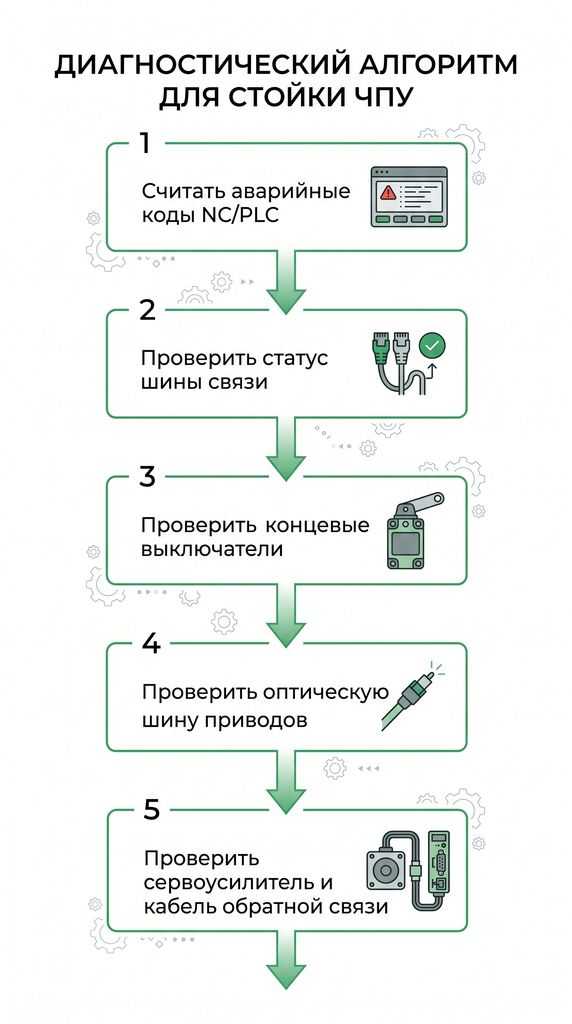

Диагностический алгоритм локализации

Прежде чем снимать стойку и отправлять её в ремонт, необходимо исключить внешние причины. Алгоритм:

• Считать аварийные коды (NC/PLC Alarms) – они указывают на конкретный узел.
• Проверить статус готовности шины связи – если шина не поднимается, проблема может быть в кабеле или приводе.
• Проверить сигналы аппаратных концевых выключателей – их залипание имитирует отказ стойки.
• Проверить оптическую шину приводов – обрыв оптоволокна в гибком кабель-канале станка даёт те же симптомы, что и отказ стойки.
• Проверить сервоусилитель и кабель обратной связи – дефект драйвера вызывает ошибки позиционирования, которые ошибочно приписывают стойке.

Снятие и отправка исправной стойки в ремонт при обрыве оптоволокна – типичная ошибка, ведущая к лишним затратам и простою.

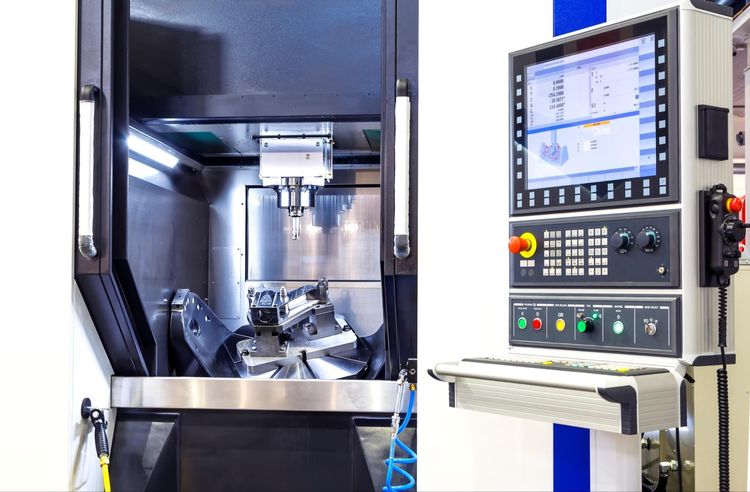

Технология профессионального ремонта в «X Prom Support»

Наш подход к восстановлению работоспособности включает несколько ключевых этапов:

Комплексная диагностика

• Аппаратный анализ состояния компонентов;
• Проверка целостности программного обеспечения;
• Тестирование интерфейсных модулей.

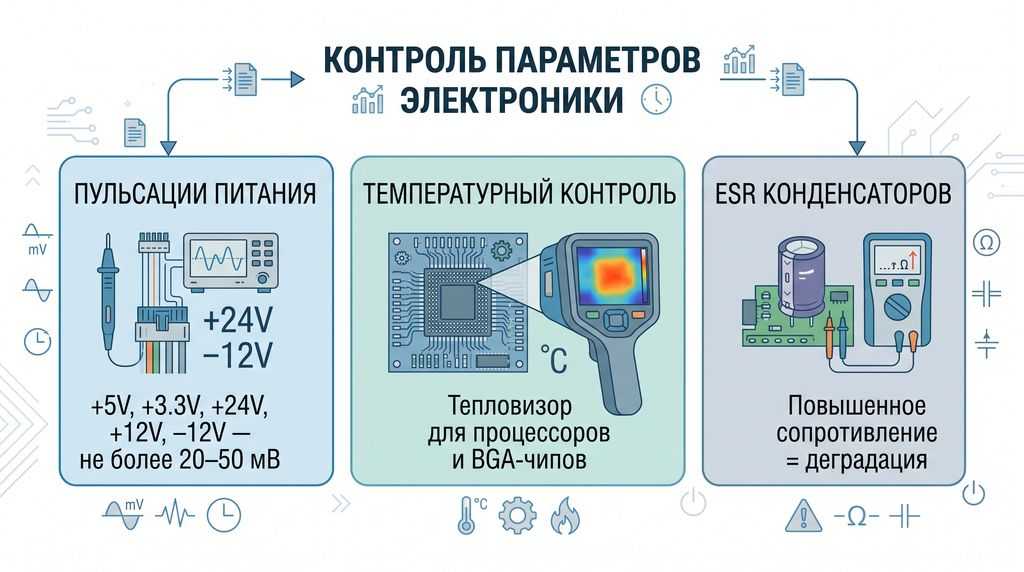

Конкретные параметры проверки:

• Пульсации по шинам питания (+5V, +3.3V, +24V, +12V, −12V) – не более 20 – 50 мВ под нагрузкой.
• Температурный контроль – тепловизионная съёмка процессоров и BGA-чипов для выявления локальных перегревов.
• ESR конденсаторов – повышенное эквивалентное последовательное сопротивление указывает на деградацию.
• Целостность BGA-пайки – рентген-контроль для выявления микротрещин.

Пропуск этих проверок ведёт к тому, что микротрещины BGA-чипов графического контроллера или деградация конденсаторов остаются незамеченными.

Восстановительные работы

• Замена дефектных электронных компонентов;
• Восстановление повреждённых токопроводящих дорожек;
• Перепрошивка энергонезависимой памяти.

Контроль качества

• Испытания на специализированных стендах;
• Проверка в реальных рабочих режимах;
• Верификация точности позиционирования.

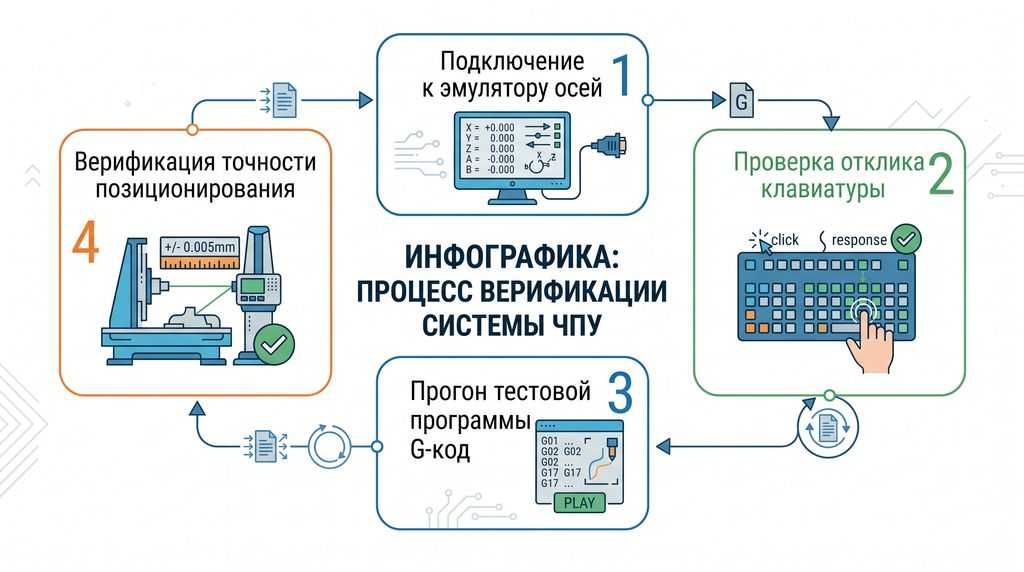

Методика финального тестирования:

Стойка, восстановленная после ремонта, не может быть возвращена заказчику без проверки вне реального станка. Для этого используется тестовый стенд-симулятор:

• Подключение к эмулятору осей/приводов – проверка обмена данными.
• Проверка отклика клавиатуры – все клавиши, включая сервисные.
• Прогон тестовой циклической программы (G-код) – проверка интерполяции и отработки команд.
• Верификация точности позиционирования – сравнение с эталонными значениями.

Без этого этапа непроверенная стойка возвращается заказчику и выдаёт ошибки обмена с приводами или сбои интерполяции осей – что приводит к повторному простою.

Сервисное сопровождение

• Подробный отчёт о выполненных работах;
• Рекомендации по дальнейшей эксплуатации;
• Гарантийные обязательства.

Часто задаваемые вопросы (FAQ)

Как понять, что неисправна стойка, а не периферия?

Прежде чем снимать стойку, считайте аварийные коды (NC / PLC Alarms), проверьте статус готовности шины связи, сигналы концевых выключателей, оптическую шину приводов и сервоусилитель. Обрыв оптоволокна в кабель-канале или дефект драйвера дают те же симптомы, что и отказ стойки. Снятие исправной стойки в ремонт – типичная ошибка.

Что делать при сбросе параметров осей?

Сброс параметров осей при выключении станка указывает на разряд литиевой батареи резервного питания. Замена батареи выполняется только после сохранения дампов памяти: Machine Data, PLC Data, калибровочных таблиц энкодеров. Без бэкапа восстановление параметров может быть невозможно.

Какие параметры проверяют при диагностике стойки ЧПУ?

Пульсации по шинам питания (+5V, +3.3V, +24V, +12V, −12V) – не более 20 – 50 мВ под нагрузкой. Температурный контроль процессоров и BGA-чипов тепловизором. ESR конденсаторов. Целостность BGA-пайки рентген-контролем. Эти параметры позволяют выявить деградацию компонентов до полного отказа.

Можно ли отремонтировать стойку ЧПУ без вывоза со станка?

В большинстве случаев – нет. Полноценная диагностика требует стендового оборудования, эмулятора осей/приводов и рентген-контроля. Выезд инженера возможен для первичной локализации, но восстановление выполняется в сервисном центре.

Сколько времени занимает ремонт стойки ЧПУ?

Срок зависит от характера неисправности и наличия комплектующих. Типовые работы – замена батареи, реболлинг BGA, замена конденсаторов – выполняются за 1 – 3 рабочих дня. Сложные случаи с перепрошивкой и восстановлением параметров могут занимать до 5 – 7 дней.

Что будет, если не сделать бэкап перед ремонтом?

При замене SRAM / Flash или разряде батареи параметры осей сбрасываются. Без бэкапа Machine Data, PLC Data и калибровочных таблиц запуск станка становится невозможным – потребуется повторная калибровка, что занимает дни и требует доступа к эталонному оборудованию.

Ремонтируете ли вы стойки Fanuc, Siemens, Heidenhain, Mitsubishi?

Да. Мы работаем со всеми популярными системами ЧПУ. Fanuc требует специализированного ПО для диагностики, Siemens – сложной архитектуры контроллеров, Heidenhain – высокой точности калибровки, Mitsubishi – чувствительности к параметрам электропитания. Для каждой системы у нас есть соответствующий опыт и оснащение.

Наши услуги

Подводя итог: стойка ЧПУ – это не тот узел, на котором стоит экономить или экспериментировать. Профессиональный ремонт стоек ЧПУ – это сложный технологический процесс, требующий специальных знаний и оборудования. Обращаясь в сервисный центр «X Prom Support», вы получаете:

• Гарантированное восстановление работоспособности;
• Минимизацию времени простоя оборудования;
• Сохранение всех технических характеристик станка.

Если требуется ремонт электроники станков с ЧПУ – перейдите на страницу «Ремонт электроники станков с ЧПУ». Для восстановления промышленных компьютеров и операторских панелей – «Ремонт промышленных компьютеров». Для диагностики и восстановления приводов – «Ремонт сервоприводов и сервоусилителей».

По брендам систем ЧПУ:

• «Ремонт электроники SIEMENS» – SINUMERIK 840D, PCU 50.
• «Ремонт FANUC» – все серии управляющих систем.
• «Ремонт HEIDENHAIN» – iTNC 530, TNC 640.
• «Ремонт MITSUBISHI» – M700, M800.

Для консультации со специалистом и вызова инженера свяжитесь с нами любым удобным способом.
