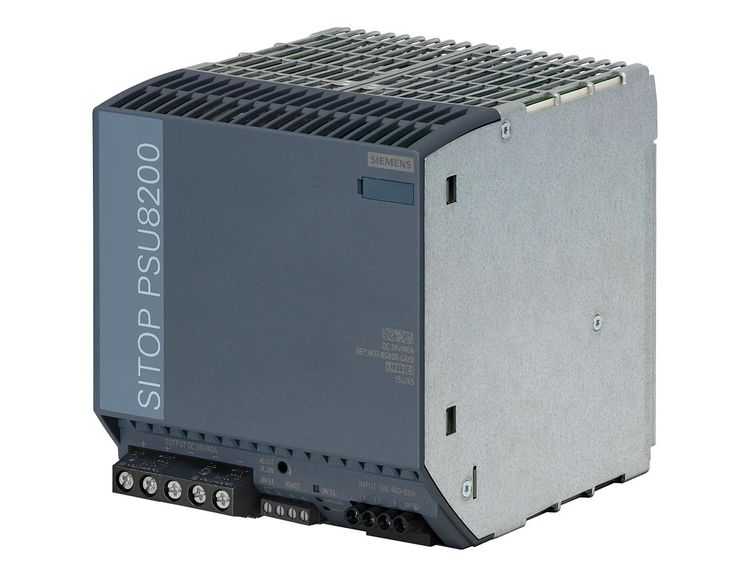

Схемотехника ШИМ-контроллеров в блоках питания SITOP: Принципы работы и поиск неисправностей

Почему ШИМ-контроллер – это центр вселенной

В предыдущей статье мы рассматривали общую архитектуру и типовые дефекты блоков питания Сименс Ситоп. Однако ремонт, выполняемый методом простой замены явно сгоревших деталей, часто напоминает гадание. Почему сгорел силовой ключ? Почему блок уходит в защиту сразу после включения? Ответы на эти вопросы кроются в понимании работы микросхемы управления – ШИМ-контроллера.

ШИМ (широтно-импульсная модуляция) – это метод регулирования выходного напряжения путем изменения длительности импульсов при неизменной частоте. Контроллер является задающим генератором и управляющим звеном, которое следит за тем, чтобы выходные параметры оставались стабильными независимо от нагрузки или скачков во входной сети. Без понимания сигналов на выводах этой микросхемы компонентный ремонт блоков питания Siemens SITOP превращается в бесконечную и часто безуспешную замену деталей.

Часть 1: Как это работает – теория для понимания

Прежде чем брать в руки паяльник или щупы мультиметра, необходимо понять, какую работу выполняет контроллер в схеме.

1.1 Топология: Обратноходовой преобразователь

Большинство блоков питания Siemens SITOP средней и малой мощности построены по топологии обратноходового преобразователя. В отличие от трансформатора в линейных БП, здесь используется накопительный дроссель (или трансформатор с зазором), который накапливает энергию в первую половину цикла и отдает во вторую.

Принцип работы обратноходового преобразователя прост:

• Накопление: Когда силовой ключ (полевой транзистор) открыт, первичная обмотка трансформатора подключается к источнику питания. Ток в ней линейно растет, а магнитное поле накапливает энергию. Диод на вторичной стороне в это время закрыт, и нагрузка питается от выходного конденсатора.
• Отдача: Ключ закрывается. Напряжение на обмотках трансформатора меняет полярность (из-за попытки магнитного поля поддержать ток). Вторичный диод открывается, и накопленная энергия передается в нагрузку и на подзарядку конденсатора.

Роль ШИМ-контроллера здесь – управлять временем открытого состояния ключа, чтобы дозировать энергию.

1.2 Анатомия UC3842: Главные выводы микросхемы

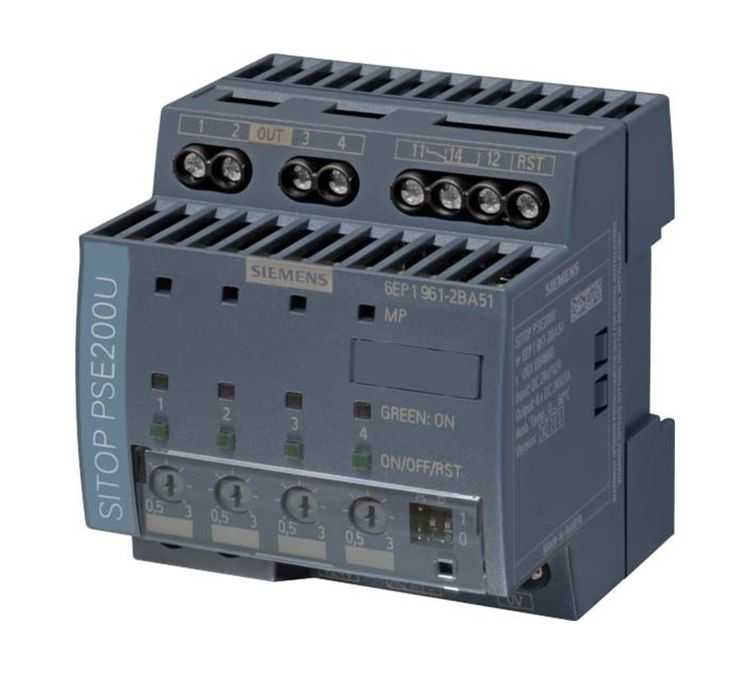

В БП Сименс Ситоп семейства 6EP1xxx часто можно встретить микросхему UC3842, UC3843 или их аналоги. Понимание назначения каждого вывода – это 50% успеха в диагностике. Рассмотрим ШИМ контроллер UC3842 схема включения которой является эталонной для многих обратноходовых источников.

• Вывод 1 (COMP): Выход усилителя ошибки, компенсация. Обычно на нем присутствует напряжение около 2-4В. Если напряжение на этом выводе падает ниже определенного порога, контроллер блокирует выходные импульсы.
• Вывод 2 (FB): Вход обратной связи. Напряжение на этом выводе сравнивается с опорным внутри микросхемы. Если на оптрон обратной связи PC817 проверка показывает, что оптрон не передает сигнал (или передает неверный), напряжение на FB может быть слишком высоким или низким, что нарушает стабилизацию выходного напряжения БП.
• Вывод 3 (CS): Вход датчика тока (Current Sense). Это один из самых важных выводов. На него поступает напряжение с датчик тока на резисторе, включенного в исток силового транзистора. Как только напряжение на этом выводе превышает 1В (обычно 0,7-1В), контроллер экстренно закрывает ключ, реализуя защиту от перенапряжения в блоке питания (точнее, защиту от перегрузки по току).
• Вывод 4 (RT/CT): Подключение частотозадающей RC-цепочки. Здесь мы должны видеть “пилу” характерной формы с помощью осциллографа.
• Вывод 5 (GND): Общий провод (земля).
• Вывод 6 (OUTPUT): Выход, управляющий затвором транзистора. Форма сигнала здесь – прямоугольные импульсы. Если посмотреть осциллограмма на затворе полевого транзистора, мы должны увидеть четкие фронты без “звона” и выбросов.
• Вывод 7 (VCC): Питание микросхемы. UC3842 запускается при напряжении около 16В и отключается при падении ниже 10В.
• Вывод 8 (VREF): Опорное напряжение 5В. Это точный стабилизатор внутри микросхемы.

Часть 2: Диагностика шаг за шагом

Когда блок питания поступает в ремонт с жалобой на “не включается” или “нестабильную работу”, мы не начинаем сразу выпаивать все подряд. Мы следуем четкому алгоритму проверки, основанному на сигналах ШИМ-контроллера.

Шаг 1. Проверка питания (VCC)

Самая первая и частая проблема – отсутствие запуска.

• Что делать: Измеряем напряжение между выводом 7 и 5 (GND).
• Ожидание: В момент включения конденсатор питания должен зарядиться через пусковой резистор от высоковольтного напряжения (+300В). Как только напряжение достигает ~16В, микросхема просыпается и начинает выдавать импульсы.
• Проблема: Если напряжение на VCC ниже порога запуска или равно 0 – проверяем высокоомный пусковой резистор (часто уходит в обрыв). Если напряжение “зависает” на уровне 10-15В и пульсирует – возможно, пробита сама микросхема или неисправен конденсатор питания (потеря емкости).

Шаг 2. Проверка опорного напряжения (VREF)

После того как питание появилось, контроллер должен сгенерировать опорное напряжение 5В на выводе 8.

• Что делать: Меряем напряжение на выводе 8 относительно общего провода.
• Ожидание: Стабильные 5В.
• Проблема: Напряжение занижено, отсутствует или “плавает”. Это верный признак смерти микросхемы. Типовые неисправности ШИМ контроллера часто проявляются именно отсутствием опорного напряжения. Требуется замена микросхемы.

Шаг 3. Проверка генератора (RT/CT)

Если питание и опора в норме, но импульсов на выходе нет, проверяем задающий генератор.

• Что делать: Смотрим осциллографом на вывод 4.
• Ожидание: Мы должны увидеть классическую “пилу”. Это заряд и разряд конденсатора через резистор.
• Проблема: “Пила” отсутствует или искажена. Значит, проблемы с частотозадающей цепью: либо “умер” конденсатор, либо “ушел” номинал резистора. Также это может указывать на внутреннее повреждение ШИМ.

Шаг 4. Проверка защиты по току (CS)

Блок питания молчит, питание есть, опора есть, пила есть, но на выходе 6 тишина? Скорее всего, сработала защита.

• Что делать: Меряем напряжение на выводе 3.
• Ожидание: В рабочем состоянии там доли вольта.
• Проблема: Напряжение выше 1В. Это сигнал для контроллера “все пропало, выключайся”. Почему там высокое напряжение? Либо пробит датчик тока на резисторе (растянут, изменил сопротивление), либо пробит силовой ключ (MOSFET), и ток через него бьет все мыслимые рекорды, либо проблемы с трансформатором (витковое замыкание).

Шаг 5. Проверка обратной связи (FB)

Если блок выдает напряжение, но оно “плывет”, уходит в защиту при нагрузке или завышено, проблема в цепи стабилизации.

• Что делать: Проверяем элементы цепи обратной связи – оптрон и TL431.
• Как проверить: Для проверки оптрона подаем напряжение на его светодиод через батарейку (например, 1,5В с резистором) и смотрим, открывается ли транзисторная часть. Если оптрон неисправен, сигнал с выхода БП не дойдет до вывода 2 (FB), и контроллер будет “думать”, что напряжения не хватает, открывая ключ на всё более широкие импульсы, что приведет к выбросу напряжения на выходе и перегоранию всего, что подключено.

Часть 3: Типовые “грабли” при ремонте SITOP

Даже зная схему, можно попасть в ловушку, если не учитывать особенности конструкции блоков питания Siemens SITOP.

3.1 Выгорание “пачкой”

Очень часто блок приносят с прогоревшими силовыми элементами. Механика проста: пробитый силовой ключ (MOSFET) закорачивает вывод сток-исток. Высокое напряжение (+300В) через пробитый ключ летит на вывод 3 (CS) через датчик тока, а также через защитные стабилитроны “убивает” ШИМ-контроллер.

Правило ремонта: Если пробит силовой ключ, меняйте ШИМ-контроллер в обязательном порядке, даже если прозвонка показывает его “живучесть”. Также проверьте все низкоомные резисторы в цепи истока (датчики тока) – они часто меняют номинал или уходят в обрыв.

3.2 “Утолщенный фильтр” или деградация конденсаторов

Ремонт блоков питания Siemens SITOP редкий случай обходится без замены электролитов. Но особое внимание стоит уделить конденсатору по питанию ШИМ (VCC). Со временем он теряет емкость (высыхает) и увеличивает эквивалентное последовательное сопротивление.

• Симптом: Блок пытается запуститься, слышен писк (высокочастотный), напряжение на выходе дергается. Это происходит потому, что конденсатор не может сгладить пульсации, и при попытке запуска потребление тока микросхемой растет, напряжение проседает ниже 10В, и ШИМ отключается. Потом цикл повторяется. Лечится заменой конденсатора.

3.3 Обрыв цепи обратной связи

Иногда, после замены всех сгоревших деталей, блок выдает завышенное напряжение (например, вместо 24В – все 30-40В). Это верный признак того, что обратная связь не работает. Транзистор оптрона закрыт, и контроллер работает на максимальных оборотах. В такой ситуации нужно проверить оптрон обратной связи PC817 проверка и источник опорного напряжения TL431 на вторичной стороне.

Профессиональный компонентный ремонт

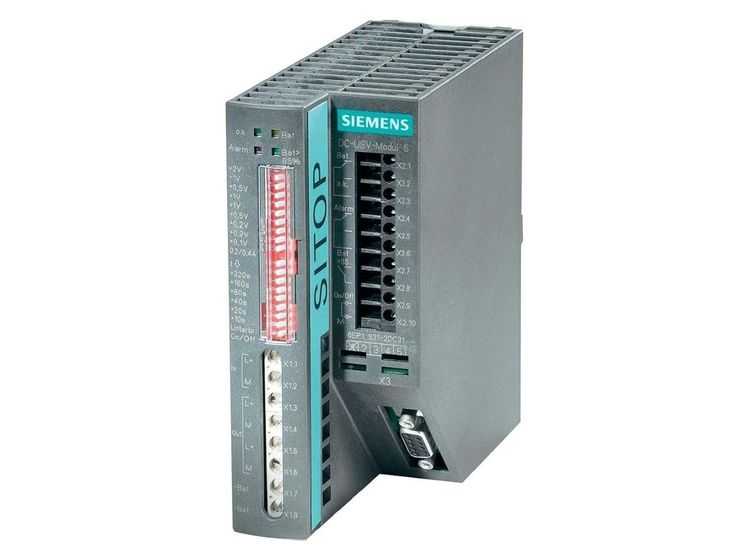

Как видите, диагностика неисправностей ШИМ-контроллера требует не только знаний, но и опыта, а также наличия правильного инструмента – как минимум осциллографа. Компания Икс Пром Суппорт специализируется на сложном компонентном ремонте промышленных блоков питания. Мы не меняем платы целиком – мы восстанавливаем электронику на уровне транзисторов, микросхем и конденсаторов . Наши инженеры досконально знают схемотехнику устройств Siemens, Phoenix Contact, Mean Well и других производителей. Мы проводим полную диагностику с использованием современных приборов, что позволяет гарантировать работоспособность оборудования после ремонта и выявить скрытые дефекты, которые могли бы привести к повторной поломке. Если вам нужен качественный и надежный ремонт промышленной электроники, обращайтесь к нам.

Осциллограф – ваш главный помощник

Мультиметр хорош для проверки наличия напряжений и “прозвонки”, но настоящая диагностика импульсных блоков питания невозможна без осциллографа. Только увидев форму сигнала на затворе транзистора, проверив пульсации на выходе и убедившись в чистоте “пилы” на генераторе, можно с уверенностью сказать, что блок питания вылечен и прослужит долго. Надеемся, что это руководство поможет вам в освоении тонкостей ремонта блоков питания Siemens SITOP и другой промышленной техники.
