Стабилизатор или ИБП: что выбрать для промышленного оборудования
Остановка производственной линии из-за проблем с электричеством — это потерянные деньги, сорванные сроки и испорченное оборудование. Колебания в сети, импульсные всплески, глубокие просадки и внезапные отключения — каждое из этих явлений нуждается в отдельном подходе к защите.
Стабилизатор напряжения и источник бесперебойного питания (ИБП) — два главных инструмента обеспечения надежности, но их функции принципиально различаются. Выбор сводится не к тому, «что круче», а к тому, какой тип защиты соответствует специфике вашего производства.
В этой статье мы разберём:
- чем отличаются стабилизатор и ИБП;
- какие типы бывают и для каких задач подходят;
- как подобрать оптимальный вариант для вашего оборудования;
- есть ли смысл в совместном применении этих устройств.
Стабилизатор напряжения: назначение и принцип действия
Стабилизатор напряжения автоматически поддерживает выходное напряжение на фиксированном уровне, обеспечивая защиту подключенной техники от сетевых нестабильностей.
Основная задача: непрерывная защита промышленного оборудования от скачков, просадок и длительных колебаний параметров сети. Если на подводящей линии проседает вольтаж или происходит импульсный всплеск, стабилизатор мгновенно корректирует показатели на выходе до номинальных 220 В или 380 В. Это предотвращает перекос фаз и защищает чувствительные электронные компоненты.
Когда стабилизатор — правильный выбор:
- Напряжение в сети хронически нестабильно: регулярно падает ниже 200 В или поднимается выше 240 В на фазу.
- В цеху запущено чувствительное оборудование: высокоточные станки с ЧПУ, контроллеры АСУ ТП, роботизированные ячейки.
- Свет не гаснет полностью, однако частые провалы и выбросы напряжения вызывают сбои в работе автоматических систем управления.
Важно понимать: стабилизатор неспособен запитать оборудование при полном исчезновении напряжения — он лишь корректирует параметры сети, не имея собственного источника энергии.
Источник бесперебойного питания (ИБП): назначение и области применения
ИБП предназначен для обеспечения электроэнергией устройств при внезапном отключении внешнего питания.
Его базовая задача — резервное питание. Конструктивно он состоит из аккумуляторных батарей (АКБ) и инвертора, преобразующего постоянный ток в переменный.
Когда ИБП — правильный выбор
- На объекте случаются внезапные и полные отключения электроэнергии.
- Критически важно обеспечить время автономной работы для корректного завершения технологического цикла (чтобы избежать брака заготовок на станках или сбоя программ).
- Требуется непрерывное питание систем, которые не должны отключаться ни на секунду (серверы диспетчеризации, дежурные контроллеры).
Важно: Базовые бюджетные модели ИБП не умеют полноценно выравнивать сетевое напряжение, а лишь переходят на батареи при любых сбоях. Для суровых промышленных условий этого критически мало.
Ключевое отличие — в одной фразе
Стабилизатор защищает от нестабильного напряжения, а ИБП — от его полного отсутствия.
Это базовое правило. Однако на практике для производственных нужд выпускаются сложные промышленные ИБП, которые совмещают в себе функции обоих устройств.
Какие бывают типы ИБП и что подходит для промышленности
Чтобы понять, какой ИБП выбрать для завода, необходимо разобраться в их внутренней архитектуре. Далеко не каждый бесперебойник справится с нагрузками индустриального сектора.
| Тип ИБП | Как работает | Стабилизирует напряжение? | Подходит для производства? |
|---|---|---|---|
| Off-line (резервный) | При выходе напряжения за лимиты просто переключает нагрузку на АКБ. | Нет | Нет. Не обеспечивает защиту от глубоких просадок, гармонических искажений и высокочастотных помех. |
| Line-interactive (линейно-интерактивный) | Оснащается простейшим трансформатором с переключением отводов, что даёт ограниченную стабилизацию. | Частично | Ограниченно. Может применяться для питания цеховых ПК, панелей оператора и вспомогательного ИТ-оборудования. |
| On-line (двойное преобразование) | Непрерывно трансформирует переменный ток сети в постоянный, а затем обратно в идеальный синусоидальный переменный ток. | Полная | Да. Основной стандарт для промышленности. Гарантирует нулевое время переключения на батарею. |
| Модульный ИБП | Масштабируемая отказоустойчивая система, состоящая из параллельно работающих силовых ячеек. | Полная | Да. Идеален для растущих производств, требующих резервирования мощности по схеме N+1. |
Для линий автоматизации, робототехники и лазерных станков используются исключительно on-line решения с двойным преобразованием. Только они изолируют станок от сетевых помех и обеспечивают чистую синусоиду.
Какие бывают типы стабилизаторов
Если на предприятии нет проблемы полного отключения питания, но вольтаж «скачет», целесообразно установить промышленный стабилизатор напряжения для производства.
| Тип стабилизатора | Принцип работы | Плюсы | Минусы |
|---|---|---|---|
| Релейный | Коммутация обмоток трансформатора с помощью механических реле. | Невысокая стоимость, высокая ремонтопригодность. | Ступенчатая регулировка, щелчки, износ контактов при частых скачках. |
| Сервоприводный (электромеханический) | Угольный щеткодержатель перемещается сервомотором по обмоткам. | Плавная регулировка, высокая точность удержания вольтажа. | Низкое быстродействие, требуется регулярное ТО узла щеток. |
| Электронный (тиристорный/симисторный) | Переключение обмоток выполняется твердотельными полупроводниками. | Высокое быстродействие (до 10 — 20 мс), надежность, бесшумность. | Стоит дороже релейных и сервоприводных аналогов. |
Для защиты дорогостоящего промышленного оборудования настоятельно рекомендуются электронные тиристорные стабилизаторы. У них нет движущихся механических частей, они мгновенно реагируют на сетевые аномалии и служат годами в условиях цеха.
Можно ли использовать стабилизатор и ИБП вместе?
Да, и в условиях нестабильных региональных сетей это оптимальная схема защиты.
Установка магистрального электронного стабилизатора перед источником бесперебойного питания позволяет решить сразу несколько инженерных задач:
- Предотвращение преждевременного износа батарей: При постоянных скачках напряжения ИБП без входного стабилизатора вынужден постоянно переходить на питание от АКБ. Это приводит к быстрому расходу ресурса циклов заряд/разряд. Стабилизатор берет на себя выравнивание просадок, а ИБП задействует аккумуляторы только при полном отключении энергии.
- Экономия на сервисе: Регулярное обслуживание аккумуляторов и их замена — весомая статья расходов. Стабилизатор значительно продлевает жизненный цикл аккумуляторного массива.
- Максимальный эшелон защиты: Стабилизатор сглаживает грубые высоковольтные импульсы и устраняет перекос фаз на вводе, а On-line ИБП обеспечивает идеальное финальное питание потребителей.
Схема подключения: [Промышленная сеть] > [Стабилизатор напряжения] > [ИБП] > [Станок / АСУ ТП]
Практические примеры выбора для разных задач
| Оборудование | Типичная проблема | Рекомендуемое решение |
|---|---|---|
| Высокоточный станок с ЧПУ | Чувствителен к микросекундным просадкам. При отключении ломается фреза, сбиваются координаты, заготовка идет в брак. | On-line ИБП промышленного класса (обеспечивает чистую синусоиду и автономию для безопасного останова). |
| Мощная насосная станция | Высокие пусковые токи электродвигателей, регулярная просадка сети в моменты старта агрегатов. | Мощный тиристорный стабилизатор с высоким запасом по току (ИБП на такие мощности обойдется слишком дорого). |
| Промышленный компьютер, сервер АСУ ТП | Сбой базы данных, потеря логов техпроцесса при внезапном выключении питания. | Line-interactive или On-line ИБП малой/средней мощности в стойку. |
| Система цехового освещения и вентиляции | Падение освещенности, требования безопасности при эвакуации. | Экономичный Off-line ИБП большой емкости или связка со вторым вводом от дизель-генератора. |
| Технологическая линия в зоне с частыми перепадами | Постоянная перезагрузка контроллеров из-за сварочных постов по соседству. | Электронный стабилизатор напряжения на весь цеховой распределительный щит. |
Пошаговый алгоритм выбора: стабилизатор или ИБП
Чтобы не совершить ошибку при закупке защитного электрооборудования, используйте следующий чек-лист:
Шаг 1: Проанализируйте характер сетевых проблем
Установите анализатор качества электроэнергии на вводе. Если фиксируются только колебания вольтажа в пределах ±20%, но свет не пропадает — выбирайте стабилизатор. Если фидер регулярно отключается — необходим ИБП.
Шаг 2: Оцените критичность простоя
Ответьте на вопрос: допустимо ли отключение оборудования на время от 20 миллисекунд до нескольких минут? Если автоматика перезапускается и это вызывает длительный простой линии — ваш выбор исключительно On-line ИБП с нулевым временем переключения.
Шаг 3: Корректно рассчитайте мощность нагрузки
Суммируйте потребление всех узлов. Учитывайте как активную мощность (кВт), так и полную (кВА). Предусмотрите обязательный инженерный запас 20 — 30%.
Особое внимание моторам: Если в нагрузке есть мощные асинхронные двигатели без частотных преобразователей, их пусковые токи превышают номинальные в 3 — 7 раз. Защитное устройство должно подбираться с учетом этих пиковых значений.
Шаг 4: Задайте требуемое время автономной работы
Определите емкость массива АКБ:
- 5 — 10 минут: Достаточно для автоматического запуска и выхода на рабочий режим резервного дизель-генератора (ДГУ).
- 15 — 30 минут: Хватит для завершения текущего цикла обработки на станке, вывода инструмента из зоны резания и безопасного выключения ОС.
- 1 час и более: Требует промышленных внешних батарейных шкафов большой емкости.
Шаг 5: Оцените климатические условия в месте монтажа
Пыль, влажность, цеховая вибрация и высокая температура губительны для силовой электрики. Для жестких условий заказывайте оборудование в промышленных шкафах со степенью защиты не ниже IP54 и встроенным климат-контролем.
Часто задаваемые вопросы (FAQ)
Чем отличается стабилизатор напряжения от ИБП?
Стабилизатор корректирует и выравнивает текущий уровень напряжения в сети, но при пропадании питания он отключится вместе с сетью. ИБП имеет встроенные аккумуляторы и продолжает подавать энергию нагрузке, даже если внешняя сеть полностью обесточена.
Что лучше для станка с ЧПУ — стабилизатор или ИБП?
Однозначно On-line ИБП. Станки с ЧПУ критичны к непрерывности потока энергии. Даже краткосрочный провал напряжения на 50 мс приведет к сбою стойки управления, порче дорогостоящей детали и возможному повреждению шпинделя.
Можно ли использовать стабилизатор вместо ИБП?
Нет. Если на подстанции сработает автоматика защиты и свет полностью погаснет, стабилизатор не сможет генерировать энергию, так как у него нет накопителей (АКБ).
Можно ли использовать ИБП вместо стабилизатора?
Можно, но только если это модель класса On-line (с двойным преобразованием) или Line-interactive. Резервные ИБП (Off-line) при нестабильной сети будут постоянно щелкать реле и быстро истощат батареи, не выровняв напряжение.
Нужно ли ставить стабилизатор перед ИБП?
В нестабильных сетях это крайне рекомендуется. Это сбережет ресурс аккумуляторных батарей ИБП от постоянного циклического износа и защитит сам инвертор бесперебойника от грубых входных импульсов.
Какой ИБП выбрать для промышленного предприятия?
Для фабрик и заводов выбирают трехфазные промышленные On-line ИБП мощностью от 10 — 30 кВА до сотен кВА. Они отличаются высокой перегрузочной способностью, возможностью параллельного резервирования и длительным сроком службы элементной базы.
Как часто нужно обслуживать ИБП?
Для промышленного ИБП обязательны регулярные профилактические процедуры: чистка радиаторов от электропроводной пыли, контроль ёмкости АКБ, калибровка измерительных цепей и тепловизионная проверка силовых ключей. При соблюдении этих регламентов ресурс электроники достигает 15 — 20 лет.
Почему для решения задач защиты и восстановления оборудования выбирают «Икс Пром Суппорт»
Какое бы надежное защитное оборудование вы ни выбрали, силовая электроника подвержена износу и поломкам под воздействием тяжелых условий эксплуатации. В случае сбоя покупка нового промышленного агрегата — это огромные затраты и логистические задержки в несколько месяцев.
Инженерный центр «Икс Пром Суппорт» предлагает профессиональную альтернативу:
- Глубокое знание систем автоматизации: мы досконально разбираемся в физике процессов и умеем эффективно защищать станки, контроллеры и силовые агрегаты от любых сетевых возмущений.

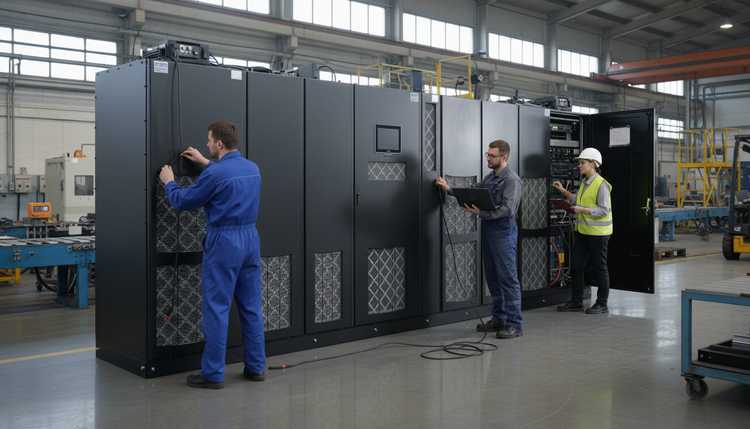

- Качественный ремонт промышленных ИБП: возвращаем к жизни трёхфазные и модульные системы, выполняя замену IGBT-модулей, ШИМ-контроллеров, плат управления и восстановление цепей заряда.

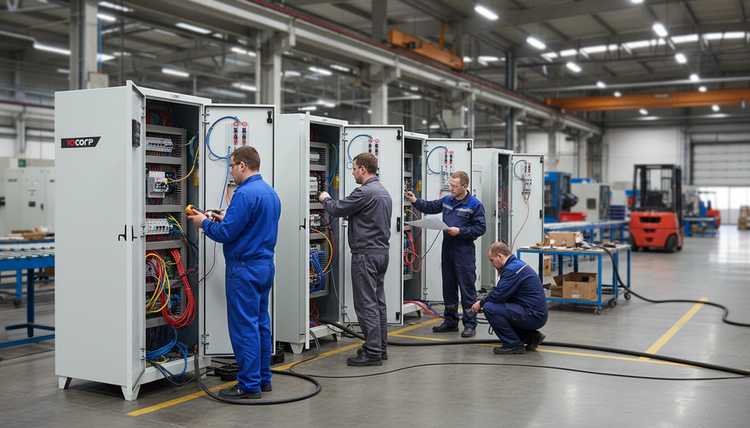

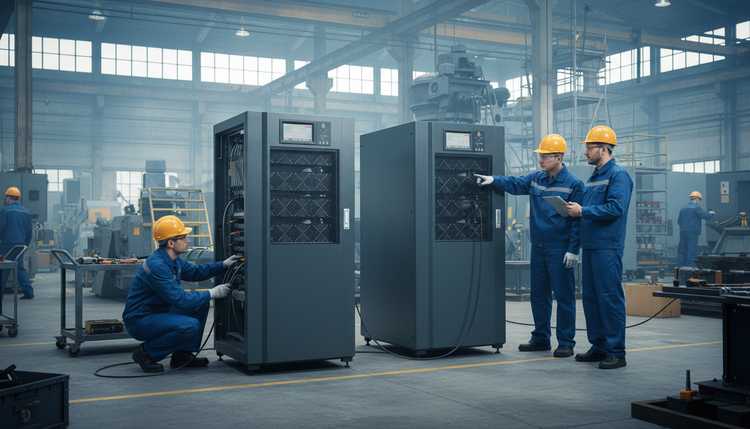

- Экспертный ремонт промышленных стабилизаторов: Пайка плат управления тиристорами, замена силовых ключей, ремонт трансформаторных узлов.
