Стабилизаторы напряжения
Основные понятия и назначение стабилизаторов
Стабилизатор напряжения — это сложное электротехническое устройство, выполняющее критически важную функцию поддержания стабильных параметров электросети в условиях постоянных колебаний напряжения. Современные модели обеспечивают:
- Автоматическую коррекцию входного напряжения;
- Фильтрацию сетевых помех;
- Защиту оборудования от перенапряжений;
- Компенсацию фазовых искажений.
Конструктивные особенности:
- Защитный металлический/пластиковый корпус;
- Трансформаторная система;
- Блок электронного управления;
- Система охлаждения (в мощных моделях);
- Интерфейсные разъемы.
Принцип работы основан на непрерывном анализе входных параметров и их автоматической корректировке до номинальных значений (220В/380В) с помощью различных технологических решений.
Подробная классификация стабилизаторов
Релейные стабилизаторы
Принцип действия:
Дискретная регулировка напряжения путем переключения обмоток трансформатора с помощью электромагнитных реле.
Преимущества:
- Доступная стоимость;
- Высокий КПД (до 98%);
- Простота конструкции;
- Легкость ремонта.
Недостатки:
- Ограниченный срок службы реле;
- Ступенчатая регулировка;
- Помехи при переключении;
- Медленное срабатывание.
Сфера применения: базовая защита бытовой техники (холодильники, телевизоры, системы освещения).
Электронные (тиристорные/симисторные) стабилизаторы
Технология: использование полупроводниковых ключей вместо механических реле.
Технические характеристики:
- Время реакции: 10-20 мс;
- Количество ступеней: 9-36;
- КПД: 95-97%;
- Ресурс: 100 000+ циклов.
Преимущества:
- Мгновенное срабатывание;
- Бесшумная работа;
- Высокая точность;
- Долгий срок службы.
Недостатки:
- Высокая стоимость;
- Чувствительность к перегрузкам;
- Нагрев полупроводников.
Оптимальное применение: офисная техника, медицинское оборудование, системы безопасности.

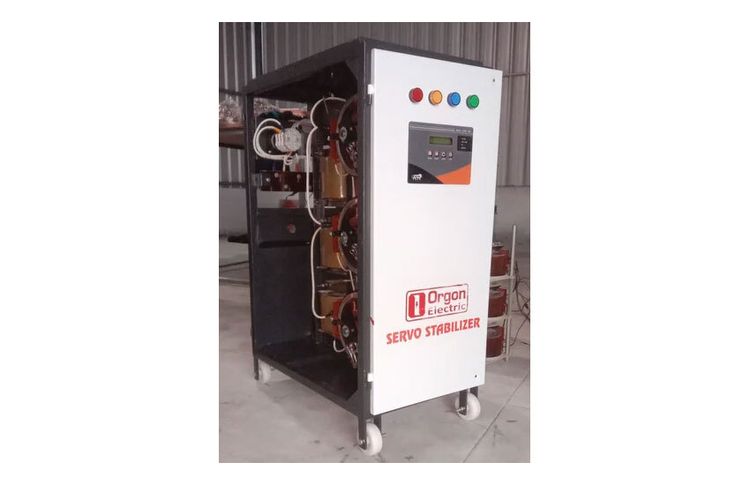

Электромеханические (сервоприводные) системы
Особенности конструкции:
- Графитовая щетка;
- Сервоприводной механизм;
- Тороидальный трансформатор.
Рабочие параметры:
- Плавная регулировка;
- Диапазон: 130-280В;
- Точность: ±3%;
- Ресурс щетки: 5-7 лет.
Плюсы:
- Идеальная синусоида;
- Отсутствие помех;
- Широкий диапазон.
Минусы:
- Механический износ;
- Шум при работе;
- Требует обслуживания.
Использование: промышленные установки, лабораторное оборудование.
Инверторные стабилизаторы
Принцип двойного преобразования:
- AC→DC (выпрямление);
- Фильтрация;
- DC→AC (инвертирование).
Ключевые преимущества:
- Идеальная синусоида;
- Мгновенная реакция;
- Широчайший диапазон;
- Высокая точность (±1%).
Ограничения:
- Сложная электроника;
- Высокая стоимость;
- Дорогостоящий ремонт.
Области применения: серверные, медицинское оборудование, прецизионная техника.
Методика профессионального выбора
Расчет мощности
- Суммируем мощность всех приборов;
- Учитываем пусковые токи (коэффициент 3-7 для двигателей);
- Добавляем 25-30% запаса;
- Для трехфазных сетей — равномерное распределение.
Пример:
Холодильник (800Вт) + Телевизор (200Вт) + Освещение (300Вт) = 1300Вт × 1,3 = 1690ВА → выбираем 2000ВА
3.2 Выбор по типу нагрузки
| Тип нагрузки | Рекомендуемый стабилизатор |
| Резистивная | Релейный |
| Индуктивная | Электромеханический |
| Электроника | Инверторный |
| Промышленная | Тиристорный трехфазный |
Дополнительные функции
- Цифровой дисплей;
- Bypass-режим;
- Сетевой фильтр;
- Удаленный мониторинг;
- Зимний режим работы.
Обслуживание и ремонт
X Prom Support предлагает:
- Комплексную диагностику;
- Профилактическое ТО;
- Замену компонентов;
- Модернизацию систем;
- Аварийный ремонт.
Наш опыт:
- Работа с системами до 1000 кВА;
- Специализированное промышленное оборудование;
- Прецизионные лабораторные стабилизаторы.
Для правильного выбора учитывайте:
- Характер нагрузки;
- Диапазон колебаний;
- Требуемую точность;
- Условия эксплуатации;
- Бюджет.
Профессиональный совет: для сложных систем рекомендуем обратиться к специалистам X Prom Support для:
- Аудита электросети;
- Подбора оптимального решения;
- Профессионального монтажа;
- Гарантийного обслуживания.
