Топ-5 врагов электролитических конденсаторов: Почему они вздуваются и как продлить им жизнь

Невидимый ресурс

Представьте себе обычную батарейку или аккумулятор в наручных часах. Даже если вы не пользуетесь секундомером, ресурс элемента питания неумолимо тает. Точно так же работают и электролитические конденсаторы в вашем оборудовании. Они накапливают заряд, сглаживают пульсации и поддерживают стабильность питания, но их ресурс строго ограничен.

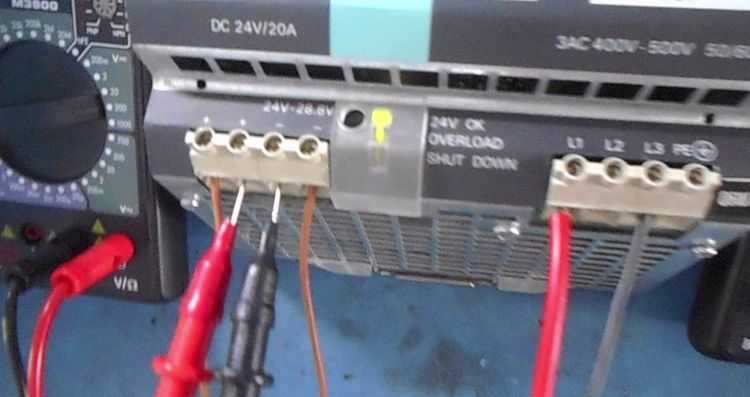

Когда промышленный блок питания Siemens SITOP начинает барахлить, греться или вызывать сбои в работе станка, большинство пользователей грешит на сложную электронику. Однако статистика компонентного ремонта блоков питания Siemens SITOP показывает: в 80% случаев виновата деградация пассивных компонентов, а именно – потеря емкости или рост внутреннего сопротивления конденсаторов. Замена конденсаторов – это не прихоть мастера, а жестокая необходимость, продиктованная законами физики. Познакомьтесь с главными врагами, которые убивают ваш блок питания изнутри.

Враг №1: Всепоглощающая температура

Температура – самый безжалостный убийца электролитических конденсаторов. В импульсных блоках питания, особенно в компактных моделях SITOP, плотность монтажа чрезвычайно высока.

Правило «10 градусов»

В мире электроники существует негласное правило: при повышении рабочей температуры на каждые 10°C сверх номинала, срок службы электролитических конденсаторов сокращается вдвое. Если компонент рассчитан на 5000 часов при 105°C, но работает при 95°C – он прослужит 10000 часов. Однако в реальных условиях конденсаторы часто соседствуют с горячими радиаторами, мощными дросселями и микросхемами.

Роковое соседство

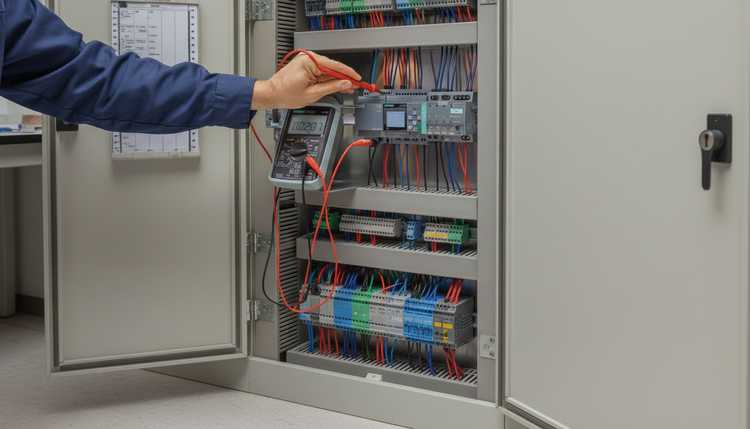

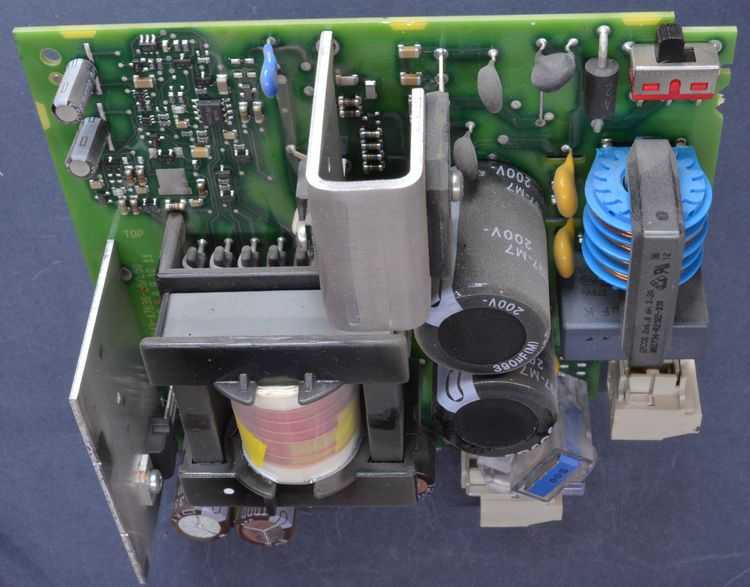

В блоках питания SITOP конденсаторы выходного фильтра (после дросселя) часто расположены в непосредственной близости от силовых ключей и трансформатора. В термонагруженных шкафах автоматики температура внутри корпуса может достигать 60-70°C, и если конденсатор греется еще и от протекающего тока, его ресурс тает на глазах. Перегрев приводит к ускоренному испарению электролита, росту давления и, как следствие, вздутию корпуса.

Враг №2: Коварный ток пульсаций и ESR

Если вы думаете, что конденсатор греется только от внешнего жара, вы ошибаетесь. Основная причина внутреннего перегрева – большой ток пульсаций.

Что такое ESR простыми словами

ESR (Equivalent Series Resistance) – это эквивалентное последовательное сопротивление. Представьте, что внутри конденсатора есть крошечный резистор, включенный последовательно с ним. В «молодом» конденсаторе это сопротивление исчисляется долями Ома. В старом или перегретом – сопротивление растет.

Когда через конденсатор протекает переменный ток (а именно ток пульсаций, который он призван сглаживать), на этом внутреннем сопротивлении выделяется тепло. Чем выше ESR, тем сильнее нагрев. Нагрев ускоряет испарение электролита, что еще больше повышает ESR. Получается замкнутый круг: конденсатор начинает убивать сам себя.

Зона риска

Особенно сильно этот эффект проявляется в выходных цепях импульсных блоков питания. Конденсаторы, стоящие после дросселя, принимают на себя основные высокочастотные пульсации. Именно здесь критически важно использовать специальные конденсаторы Low ESR. Обычные модели в таком режиме быстро перегреваются и выходят из строя.

Враг №3: Неумолимое время и высыхание электролита

Даже если оборудование работает в идеальных климатических условиях и температура в цеху стабильна, конденсаторы все равно умрут. Это вопрос времени.

Химия процесса

Электролит в конденсаторе – это техническая “жидкость”, хоть и густая. Со временем она неизбежно испаряется через микропоры в резиновом уплотнителе основания. Процесс диффузии идет всегда. Через 5-7 лет даже в идеальных условиях хранения количество электролита уменьшается критически. Конденсатор превращается в «сухарь» – его емкость падает ниже допустимых пределов, а ESR вырастает настолько, что он перестает выполнять свои функции.

Именно поэтому при проведении планового обслуживания термонагруженных шкафов автоматики рекомендуется превентивная замена всех электролитов, отслуживших 5-7 лет.

Враг №4: Экономия на качестве (Некачественные аналоги)

Желание сэкономить при ремонте часто оборачивается двойными затратами. Рынок наводнен дешевыми китайскими конденсаторами с завышенными параметрами.

Подделки и последствия

Внешне новый конденсатор может выглядеть идеально, но внутри него будет:

• Меньшее количество электролита или электролит низкого качества.
• Тонкая оксидная пленка.
• Завышенное значение ESR изначально.

Установка такого «аналога» в промышленный блок питания Siemens SITOP приведет к тому, что компонент начнет греться уже через месяц работы. В лучшем случае вы увидите вздутие вентиля предохранительного клапана, в худшем – конденсатор высохнет без внешних изменений, но пульсации выходного напряжения, проверенные осциллографом, покажут, что блок питания неисправен. Использование дешевых комплектующих при ремонте промышленной электроники недопустимо.

Враг №5: Скачки напряжения и пульсации сети

Этот враг чаще всего добивает конденсаторы, уже ослабленные первыми четырьмя факторами. Речь идет о конденсаторах входного фильтра в первичной цепи блока питания.

Удар по первичке

Входные электролиты принимают на себя удар при включении питания и бросках в сети. Нестабильное напряжение, частые перенапряжения или глубокие провалы создают в цепи повышенные токи перезаряда. Для ослабленного высыханием конденсатора такой скачок становится фатальным – происходит пробой диэлектрика или резкое вскипание остатков электролита, что ведет к немедленному вздутию.

Диагностика и профилактика: Как продлить жизнь

Как же вовремя распознать проблему, не дожидаясь остановки производства?

• Внешний осмотр: Вздутый верх (нарушение геометрии вентиляционных насечек) или следы потеков на корпусе – это 100% признак смерти. Однако помните: отсутствие вздутия – не гарантия здоровья. Конденсатор может высохнуть изнутри, сохраняя идеальную цилиндрическую форму.
• Измерение емкости: Мультиметр с функцией измерения емкости может показать отклонение от номинала (обычно допуск +-20%). Падение емкости ниже 80% – сигнал к замене.
• Измерение ESR: Это самый точный метод. Мультиметр здесь бессилен, так как не измеряет сопротивление на высоких частотах. Необходим специальный прибор для проверки конденсаторов – ESR-метр или портативный RLC-метр. Только он способен выявить «сухарь» с высоким внутренним сопротивлением.

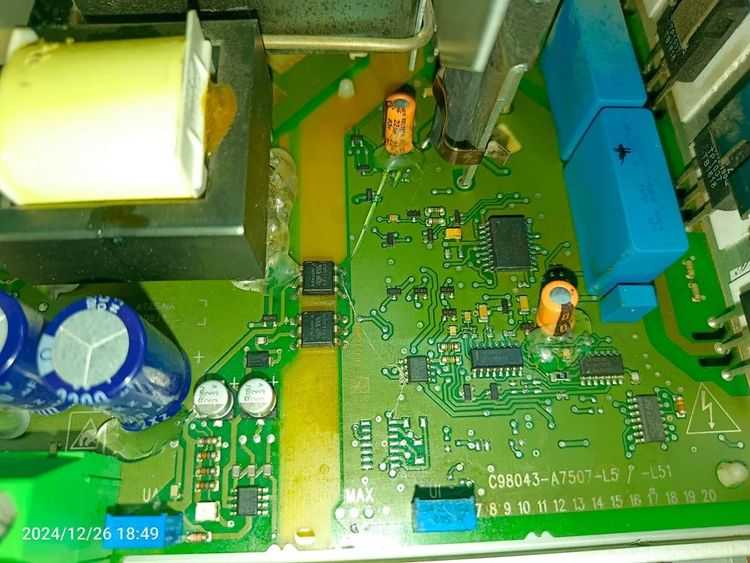

• Профилактика группой: Опытные мастера знают: если в блоке питания SITOP сгорел один конденсатор в термонагруженной зоне (около радиатора), остальные – тоже не жильцы. Рекомендуется групповая замена всех конденсаторов данной цепи. Это дешевле, чем оплачивать повторный ремонт через месяц.

Профессиональный подход к ремонту

Компания Икс Пром Суппорт предлагает профессиональный компонентный ремонт промышленных блоков питания. Мы не меняем узлы целиком – мы восстанавливаем электронику на уровне деталей. Наши инженеры понимают физику процессов, описанных выше. При проведении работ мы не ограничиваемся заменой только вздувшихся элементов.

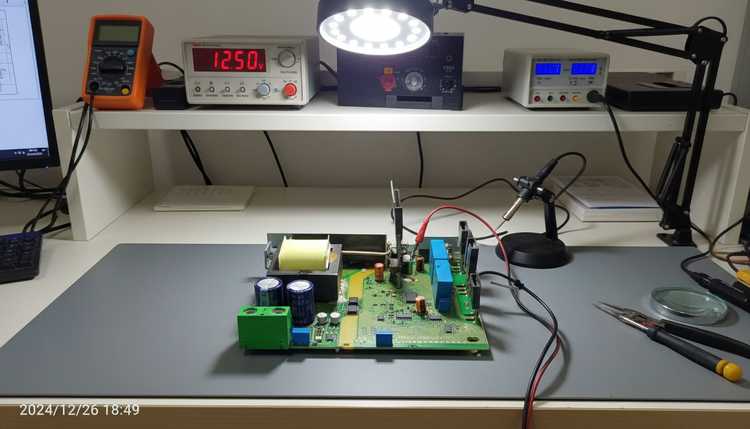

В ходе компонентного ремонта промышленной электроники мы в обязательном порядке производим диагностику всех электролитических конденсаторов с помощью современных ESR-метров. В блоках питания Siemens SITOP мы практикуем превентивную замену всех элементов, работающих в зоне повышенных температур. Это позволяет гарантировать, что блок питания прослужит долго, а пульсации выходного напряжения будут в пределах нормы.

Главный вывод: только комплексный подход обеспечивает долговечность

Электролитические конденсаторы – это расходный материал, ресурс которого ограничен пятью основными факторами: жарой, токовыми нагрузками, временем, качеством и внешними скачками. Экономия на их качестве или попытка отложить замену «на потом» при проведении ремонта – это покупка будущей головной боли.

Нестабильная работа оборудования, сбои в контроллерах и необъяснимые ошибки датчиков часто являются следствием именно повышенных пульсаций питания из-за высохших конденсаторов.

Если ваш промышленный блок питания требует диагностики или ремонта, доверьте эту работу профессионалам. Обращайтесь в Икс Пром Суппорт – мы вернем ваше оборудование к жизни с гарантией надежности.
