Частотные преобразователи Instart: выбор серии и эксплуатация

Выбор серии Instart зависит от задачи. Разберём, чем отличаются линейки. Инженеры объяснят, как настроить привод. Вы научитесь защищать электронику от сетевых помех. Материал для главного энергетика и инженера-проектировщика.

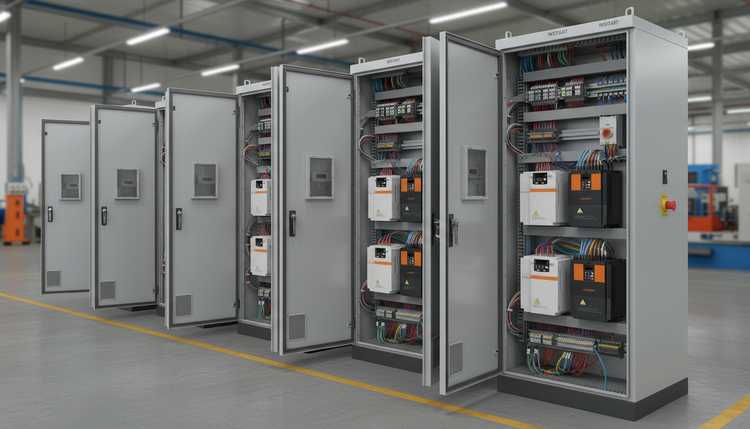

Частотные преобразователи Instart разных серий в промышленном шкафу

Автор: инженер X Prom Support

Серии Instart и их назначение

Бренд Instart выпускает приводы для разных задач. Линейки отличаются перегрузочной способностью и алгоритмами. От выбора серии зависит надёжность системы.

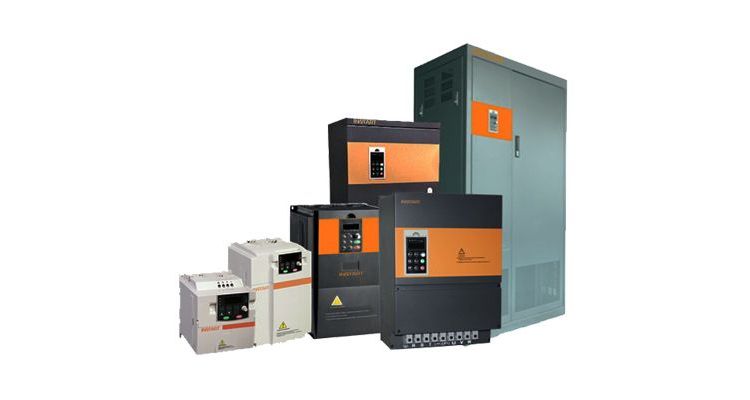

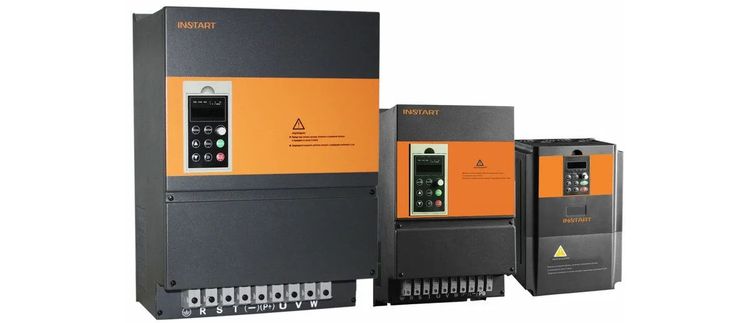

Серии Instart MCI, LCI, FCI, INPRIME по возрастанию мощности

Компактные микроприводы MCI и SDI

Серии MCI и SDI – базовые компактные инверторы. Они занимают минимум места в шкафу.

  • Мощность: до 5,5-7,5 кВт
  • Перегрузочная способность: 150% в течение 60 секунд
  • Алгоритмы: скалярный V/f, упрощённый векторный
  • Применение: фасовка, конвейеры, малые насосы

Эти микроприводы подходят для лёгких задач. Они стабильно работают с постоянной нагрузкой.

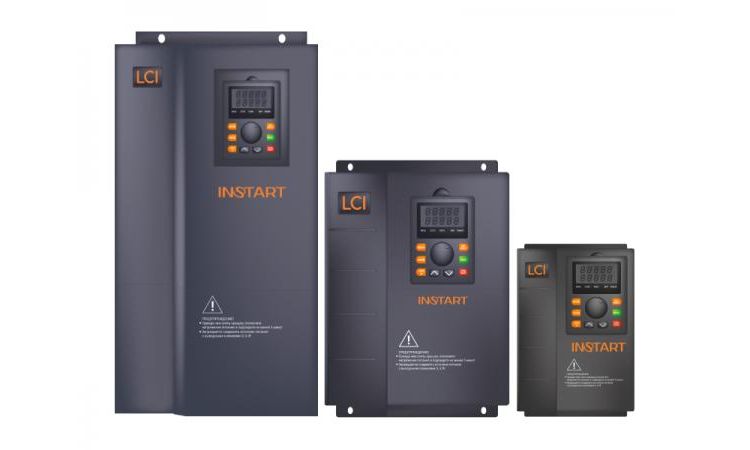

Насосно-вентиляторные LCI и LGI

Линейки LCI и LGI созданы для управления потоками. Они работают с центробежными насосами и вентиляторами.

  • Мощность: до 315 кВт
  • Перегрузочная способность: 120% в течение 60 секунд
  • Алгоритмы: скалярный V/f, квадратичный V/f²
  • Применение: отопление и вентиляция, водоснабжение, дымососы

Эти серии оптимальны для переменного момента насосов. Приводы справляются с тяжёлыми лопастями вентиляторов.

Векторные FCI и INPRIME

Серии FCI и INPRIME – тяжёлые промышленные линейки. Силовой модуль IGBT имеет запас прочности.

  • Мощность: до 500 кВт
  • Перегрузочная способность: 150% (60 с), 180% (2-3 с)
  • Алгоритмы: векторный без датчика (SVC), векторный с энкодером (FOC)
  • Применение: дробилки, экструдеры, прессы, подъёмники

Это решение для тяжёлых задач. Серии держат постоянный момент.

Коды ошибок Instart – в статье «Коды ошибок Instart: расшифровка и диагностика».

Как выбрать серию под задачу

Выбор серии зависит от типа нагрузки. Важны и условия эксплуатации. Разберём ключевые критерии подбора.

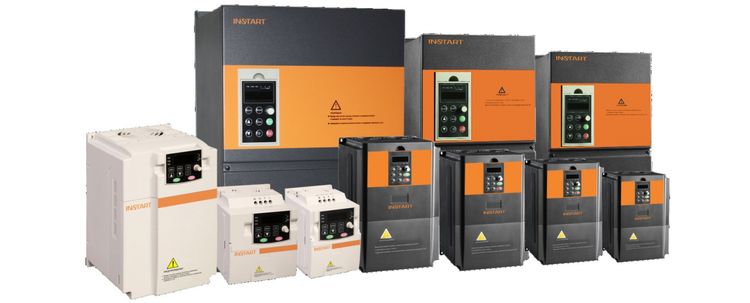

Выбор серии Instart под тип нагрузки: насос, конвейер, дробилка

По типу нагрузки

Оценка момента сопротивления гарантирует долгий срок службы. Ошибка приведёт к отключениям оборудования.

  • Переменный момент (насосы, вентиляторы): LCI, LGI
  • Постоянный момент (дробилки, экструдеры): FCI, INPRIME
  • Лёгкие задачи (конвейеры, фасовка): MCI, SDI

Для тяжёлых и ударных задач выбирайте FCI или INPRIME.

По условиям эксплуатации

Производственная среда диктует требования к корпусу. Влага и токопроводящая пыль уничтожают открытую электронику.

  • Чистые помещения: стандартное исполнение IP20
  • Пыльные цеха: защита IP54 и выше
  • Высокая влажность: исполнение с подогревом
  • Взрывоопасные зоны: специальные серии

Класс защиты подбирают под реальные условия цеха.

Алгоритмы управления Instart

Instart поддерживает три алгоритма управления. Выбор зависит от задачи и требований к точности.

Алгоритмы управления Instart: скалярный V/f и векторный SVC

Скалярное управление V/f

Это простой метод управления асинхронным двигателем. Он поддерживает пропорциональную зависимость напряжения от частоты.

  • Простота настройки параметров
  • Подходит для центробежных насосов и вентиляторов
  • Точность регулирования: ±1-2%
  • Не требует внешнего энкодера

Этот алгоритм оптимален для задач без высоких требований к точности.

Векторное управление без датчика (SVC)

Математическая модель вычисляет магнитный поток двигателя. Это позволяет точнее управлять моментом на низких оборотах.

  • Точность регулирования: ±0,5%
  • Работает без энкодера
  • Обеспечивает момент на низких скоростях
  • Требует автонастройки на двигатель

Метод SVC подходит для большинства общепромышленных задач.

Векторное управление с энкодером (FOC)

Максимальная точность достигается через обратную связь. Энкодер передаёт положение вала в микропроцессор.

  • Точность регулирования: ±0,05%
  • Требует энкодерной платы
  • Обеспечивает момент на нулевой скорости
  • Применяется в кранах, подъёмниках, станках

Это решение для задач с высокими требованиями к точности.

Автонастройка на двигатель

Автонастройка определяет параметры двигателя. Без неё векторное управление не работает корректно. Разберём порядок действий.

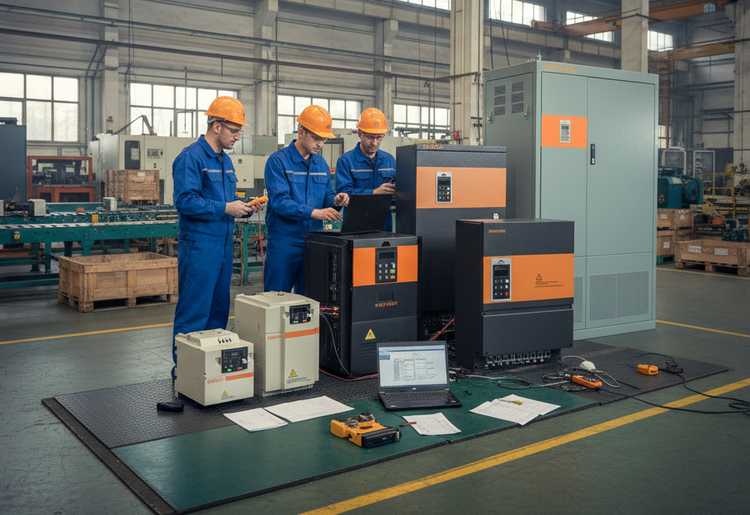

Автонастройка преобразователя Instart на двигатель

Статическая автонастройка

Этот режим считывает сопротивление без вращения вала. Ток подаётся импульсами в обмотки неподвижного мотора.

  • Проводится без вращения вала
  • Определяет сопротивление обмоток статора (Rs)
  • Занимает 1-2 минуты
  • Безопасна для механизма

Метод подходит для механизмов, которые нельзя вращать.

Динамическая автонастройка

Привод запускает двигатель и измеряет параметры при вращении. Это позволяет рассчитать магнитные характеристики.

  • Проводится с вращением вала
  • Определяет индуктивности рассеяния и ток холостого хода
  • Занимает 2-5 минут
  • Требует отсоединения нагрузки

Динамический тест даёт точные параметры для векторного управления.

Защитная обвязка Instart

Электроника Instart чувствительна к качеству сети. Для надёжной работы нужны дроссели и фильтры. Разберём, когда их ставить.

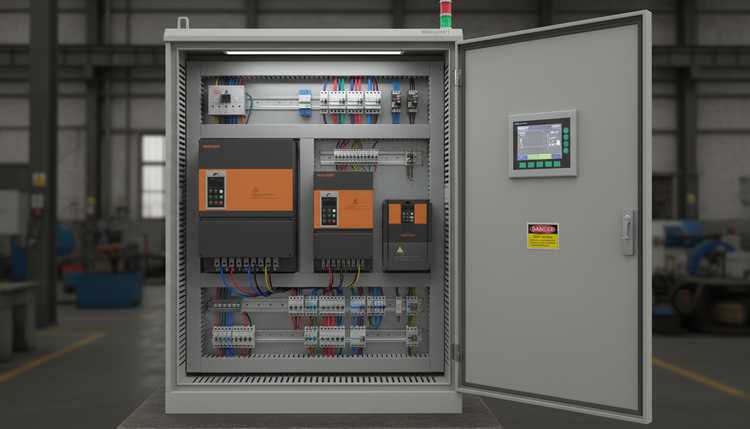

Входной и выходной дроссель в шкафу с преобразователем Instart

Входные дроссели

Дроссели ставят между сетью и клеммами инвертора. Они защищают выпрямительный мост.

  • Сглаживают броски напряжения
  • Снижают гармоники в сети
  • Обязательны при мощности трансформатора в 10+ раз выше мощности привода
  • Защищают выпрямитель от коммутационных провалов

Без дросселя привод может выйти из строя при первом скачке.

Выходные дроссели

Эти элементы ставят между инвертором и двигателем. Они сглаживают импульсы ШИМ-модуляции. Встроенный EMC-фильтр улучшает электромагнитную обстановку.

  • Ограничивают dU/dt на клеммах двигателя
  • Обязательны при длине кабеля более 30-50 метров
  • Защищают изоляцию обмоток двигателя
  • Снижают электромагнитные помехи

Для длинных кабельных трасс выходной дроссель обязателен.

Метрологические характеристики Instart

Инженер должен знать паспортные данные приводов. Это помогает при диагностике и расследовании аварий.

ПараметрЗначение
Диапазон входного напряжения380 В ±15%
Точность в SVC±0,5%
Точность в FOC±0,05%
Перегрузка 150%60 секунд
Перегрузка 180%2-3 секунды
Термический дерэйтинг>+40 °C снижает ток на 1,5% на градус

Эти параметры помогают сопоставить паспорт с реальными замерами.

Плановый контроль ресурса

Регулярный контроль продлевает срок службы привода. Разберём, что проверять.

Плановый контроль преобразователя Instart: тепловизионное обследование

Что проверять регулярно

Профилактика позволяет вовремя заменить изношенные компоненты.

  • Температуру радиатора через меню панели и тепловизором
  • Пульсации DC-шины осциллографом
  • Состояние вентиляторов охлаждения
  • Наработку моточасов через меню параметров

Контроль помогает выявить деградацию до аварии.

Общий гид по диагностике неисправностей – в статье «Частотные преобразователи: полный гид по неисправностям».

Прошивка и ПО при ремонте Instart

Мы работаем только с образом прошивки от заказчика. Свой архив не ведём. Если микропрограмма закрыта или создана под конкретный станок – работаем с установленной версией.

Почему выбирают X Prom Support

Инжиниринговый центр Икс Пром Суппорт специализируется на компонентном ремонте приводов Instart. Выполняем ремонт частотных преобразователей любых производителей. Подробнее – на главной странице.

  • Компонентный ремонт Instart всех серий
  • Диагностика в лаборатории – бесплатно
  • Выездная диагностика по Москве – от 40 000 ₽
  • Ремонт – от 10 000 ₽
  • Гарантия 12 месяцев
  • Опыт более 10 лет

Инженеры находят первопричину отказа, а не меняют блоки.

FAQ

Вопрос 1: Чем отличаются серии Instart?

Ответ: Перегрузочной способностью и алгоритмами. MCI и SDI – лёгкие задачи. LCI и LGI – насосы и вентиляторы. FCI и INPRIME – тяжёлые механизмы.

Вопрос 2: Какую серию выбрать для насоса?

Ответ: Для насосов подойдут LCI или LGI. Они рассчитаны на переменный момент и поддерживают каскадное управление.

Вопрос 3: Нужна ли автонастройка для скалярного режима?

Ответ: Нет. Автонастройка нужна для векторного управления (SVC или FOC). В скалярном режиме параметры двигателя вводятся вручную.

Вопрос 4: Когда ставить входной дроссель?

Ответ: Если мощность питающего трансформатора в 10 и более раз выше мощности привода. Дроссель защищает выпрямитель от бросков.

Вопрос 5: Когда ставить выходной дроссель?

Ответ: При длине кабеля до двигателя более 30-50 метров. Дроссель ограничивает dU/dt и защищает изоляцию мотора.

Вопрос 6: Какой класс защиты выбрать?

Ответ: Для чистых помещений – IP20. Для пыльных цехов – IP54 и выше. Для влажных – исполнение с подогревом.

Вопрос 7: Вы ремонтируете Instart?

Ответ: Да. Мы восстанавливаем все серии Instart на компонентном уровне. Диагностика в лаборатории – бесплатно.
