Частотные преобразователи: полный гид по неисправностям и методам их устранения

Частотный преобразователь – сложное устройство, отказ которого останавливает производство. В этом руководстве: полная таблица кодов ошибок (OC, OV, UV, OH, GF), пошаговые алгоритмы диагностики, контрольные напряжения звена постоянного тока (DC-bus), методика холодной прозвонки силовой части и чек-лист входного контроля после аварии. Материал предназначен для инженеров и наладчиков, обслуживающих приводы 380 – 400 В.

Принцип работы и уязвимые места ЧП

Современные промышленные предприятия активно внедряют частотные преобразователи (ЧП) в системы управления электродвигателями. Эти интеллектуальные устройства выполняют ключевую функцию – преобразуют параметры электрической сети, обеспечивая плавное регулирование скорости вращения двигателей.

Основные преимущества частотных преобразователей:

• Энергоэффективность – позволяют снизить энергопотребление на 40 – 60% по сравнению с прямым пуском;
• Плавный пуск – исключают пусковые токи, в 5 – 7 раз превышающие номинальные;
• Точное управление – обеспечивают регулирование скорости в диапазоне 1:10 и выше;
• Защита оборудования – предотвращают механические перегрузки и перегрев двигателей.

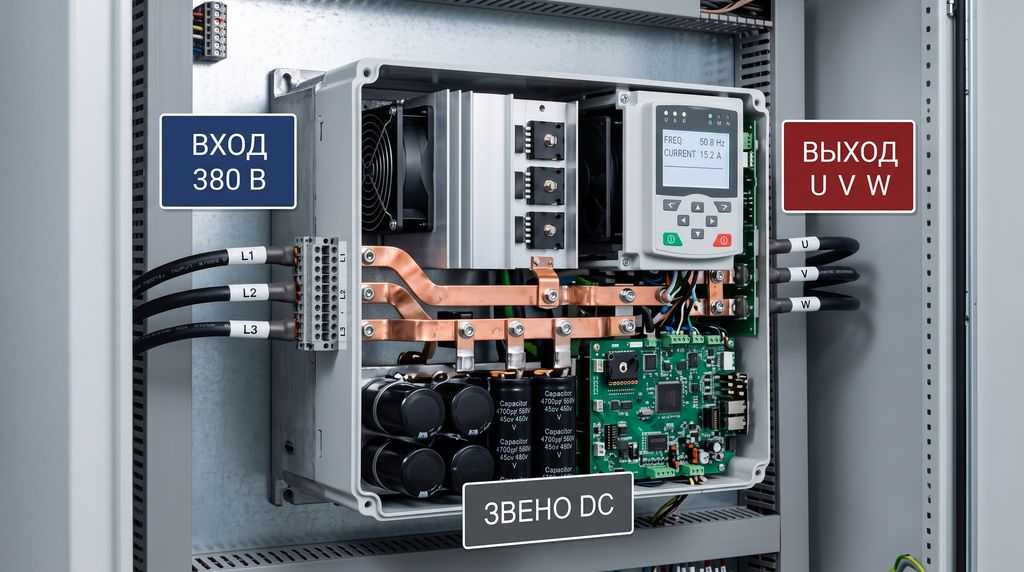

Принцип работы современных ЧП основан на двойном преобразовании энергии:

• Выпрямление сетевого напряжения;
• Инвертирование в напряжение переменной частоты и амплитуды.

Это позволяет адаптировать характеристики электропитания под конкретные требования технологического процесса, обеспечивая оптимальный режим работы приводного оборудования.

Где применяются частотные преобразователи?

ЖКХ и коммунальное хозяйство

• Насосные станции водоснабжения;
• Системы водоотведения и канализации;
• Котельные и тепловые пункты.

Промышленное производство

• Конвейерные линии и транспортные системы;
• Металлообрабатывающие станки;
• Подъёмно-транспортное оборудование.

Специальные применения

• Лифтовое хозяйство;
• Вентиляционные системы;
• Холодильные установки.

Почему выходят из строя частотники?

Анализ статистики отказов показывает следующие основные причины неисправностей:

Электрические проблемы (40% случаев)

• Скачки напряжения в сети питания;
• Импульсные помехи от соседнего оборудования;
• Несимметрия фаз при подключении;
• Короткие замыкания в силовых цепях.

Тепловые перегрузки (30%)

• Недостаточное охлаждение из-за забитых вентиляционных решёток;
• Высокая температура окружающей среды;
• Отказ вентиляторов охлаждения.

Механические воздействия (20%)

• Вибрация от работающего оборудования;
• Попадание пыли и металлической стружки;
• Воздействие влаги и агрессивных сред.

Человеческий фактор (10%)

• Неправильный монтаж и настройка;
• Нарушение регламентов обслуживания;
• Ошибки при эксплуатации.

Часть аварий вызвана ошибками монтажа частотного преобразователя – заземлением, экранированием, длиной кабеля.

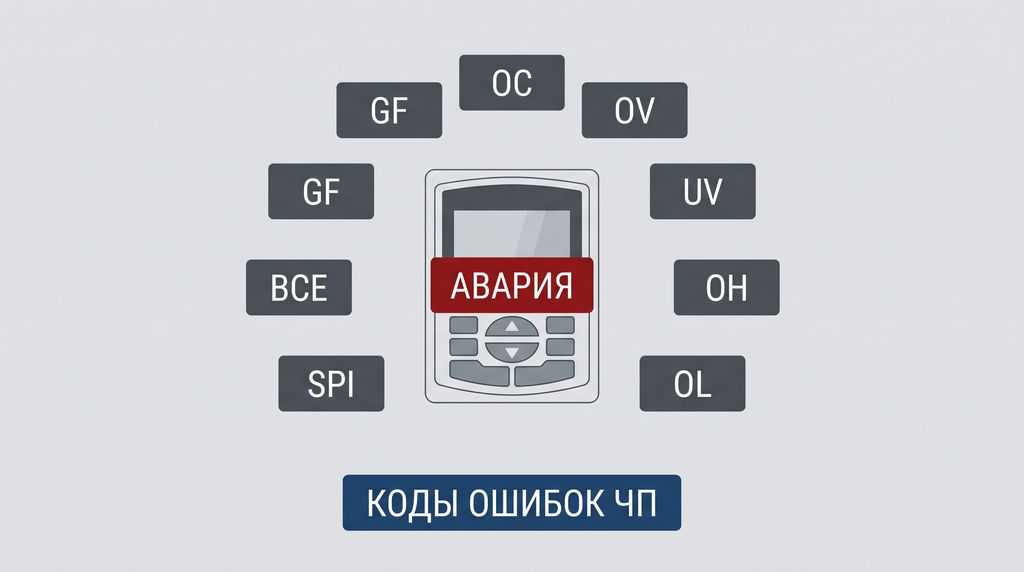

Таблица кодов ошибок

Таблица с перечнем кодов ошибок и методов их устранения.

Код	Описание	Подробные причины	Пошаговое устранение	Критичность
OC	Перегрузка по току (Overcurrent)	См. раздел «Механизмы аварии Overcurrent» ниже – три разных сценария	1. Увеличить время разгона 2. Проверить механическую часть 3. Настроить токоограничение 4. Проверить IGBT (биполярный транзистор с изолированным затвором) и драйверы	Высокая
OV	Перенапряжение звена DC (Overvoltage)	Высокая инерция механизма при быстром торможении; обрыв обмотки тормозного резистора; выход из строя тормозного транзистора (Brake Chopper – тормозной прерыватель)	1. Увеличить время рампы замедления $t_{dec}$​ 2. Замерить сопротивление внешнего тормозного резистора 3. Активировать функцию ограничения перенапряжения 4. Проверить исправность тормозного ключа	Высокая
UV	Пониженное напряжение звена DC (Undervoltage)	Просадка фаз питающей сети; залипание контактов реле/тиристора цепи предзаряда; выгорание зарядного термистора (NTC/PTC – терморезистор с отрицательным/положительным температурным коэффициентом); высыхание банок DC-фильтра	1. Замер сетевого напряжения под нагрузкой 2. Проверка падения напряжения на шунтирующем реле предзаряда 3. Контроль ёмкости банок DC-фильтра 4. Проверка термистора	Высокая
OH	Перегрев корпуса (Overheat)	Засорение вентиляции, высокая температура в помещении	1. Очистить вентиляционные пути 2. Проверить работу вентиляторов 3. Обеспечить приток воздуха	Критическая
OL	Перегрузка привода (Overload)	Превышение номинального тока, неправильный подбор оборудования	1. Проверить соответствие мощности 2. Уменьшить нагрузку 3. Настроить защитные параметры	Высокая
SPI	Обрыв фазы (Single Phase Interruption – прерывание одной фазы)	Плохой контакт в клеммнике, перегорание предохранителя	1. Проверить целостность фаз 2. Осмотреть контактные соединения 3. Заменить повреждённые элементы	Средняя
BCE	Ошибка торможения (Brake Chopper Error)	Неисправность тормозного резистора, неправильные настройки	1. Проверить сопротивление резистора 2. Настроить параметры торможения 3. Заменить неисправные компоненты	Высокая
GF	Замыкание на землю (Ground Fault)	Пробой изоляции фазы на землю в моторе; влага в клеммной коробке; уход нулевой точки датчика тока Холла на плате ПЧ	1. Проверка изоляции мегаомметром на 1000 В (строго при отсоединённом от ПЧ кабеле) 2. Замер дрейфа нуля датчиков тока при снятом питании 3. Осмотр клеммной коробки двигателя	Критическая

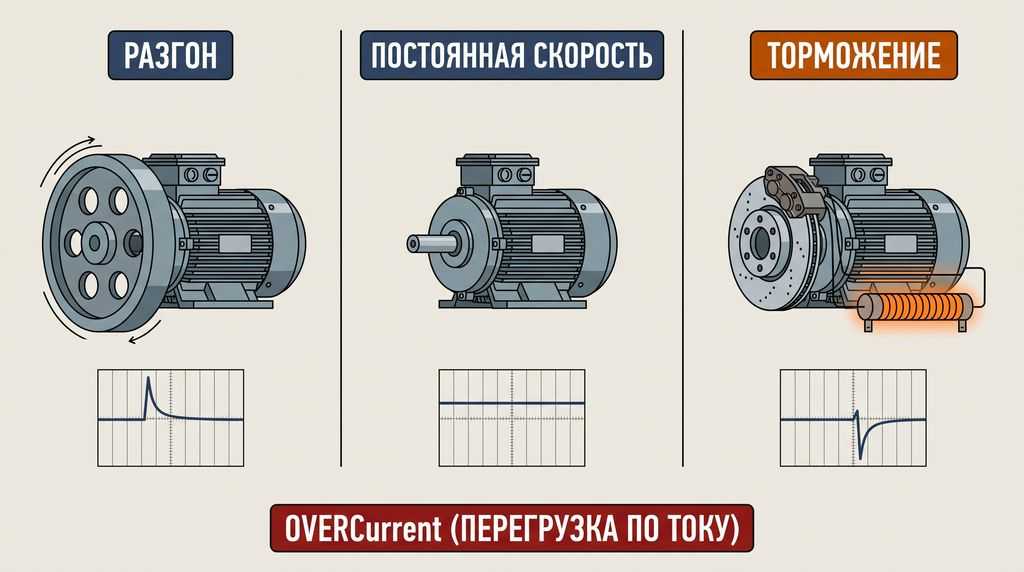

Механизмы аварии Overcurrent: разгон, постоянная скорость, торможение

Сброс аварии OC (Overcurrent – перегрузка по току) и повторный пуск без понимания физики процесса – главная причина взрывного разрушения IGBT-модуля (биполярный транзистор с изолированным затвором). Различайте три сценария:

• OC при разгоне – малое время рампы, заклинивание механики, повышенная инерция. Ток растёт из-за разности заданной и фактической скорости.
• OC на постоянной скорости – пробой плеча IGBT, межвитковое замыкание в двигателе, деградация быстродействующих обратных диодов.
• OC при торможении – сквозной ток через стойку инвертора из-за недостаточного dead-time (мёртвое время – задержка закрытия ключа), либо рекуперация энергии в звено DC при отсутствии тормозного резистора.

Аппаратные механизмы, которые нужно проверять:

• задержка закрытия ключа (Dead-time) и её соответствие паспортной;
• деградация быстродействующих диодов обратного тока;
• пробой изоляции кабеля на высоких $dU\mathrm{/}dt$d;
• алгоритм безопасного первого пуска после аварии (без нагрузки, в скалярном режиме).

Корректная настройка частотного преобразователя исключает ложные срабатывания по току.

Углублённая диагностика: пошаговое руководство

Визуальный осмотр (первый этап)

• Проверка внешнего состояния корпуса;
• Обнаружение следов перегрева (потемнение пластика, запах гари);
• Контроль состояния вентиляции (пыль, загрязнения);
• Проверка надёжности креплений и соединений.

Аппаратные проверки

Измерение параметров сети:

• Напряжение на входе (+/-10% от номинала);
• Симметрия фаз (разбаланс не более 2%);
• Частота сети (50±0,5 Гц).

Проверка силовых цепей:

• Сопротивление изоляции (>1 МОм);
• Целостность силовых кабелей;
• Состояние контактных групп.

Диагностика системы охлаждения:

• Работоспособность вентиляторов;
• Чистота теплоотводящих поверхностей;
• Температура ключевых элементов.

Скрытые отказы драйверов затворов: деградация оптронов

Со временем коэффициент передачи тока (CTR – Current Transfer Ratio) оптопары драйвера затвора снижается. Затворный импульс затягивается по фронту, транзистор дольше остаётся в активном (линейном) режиме, динамические потери тепла резко возрастают – и происходит тепловой пробой без видимых внешних причин.

Инженерный регламент:

• проверка формы и крутизны фронтов импульсов на затворах (Gate-Emitter) двухканальным осциллографом с изолированными входами;
• превентивная замена драйверных оптопар при наработке свыше 5 – 7 лет;
• контроль CTR при плановом ТО.

При выявлении деградации оптопар требуется компонентный ремонт частотных преобразователей – замена драйверов затворов и плат управления.

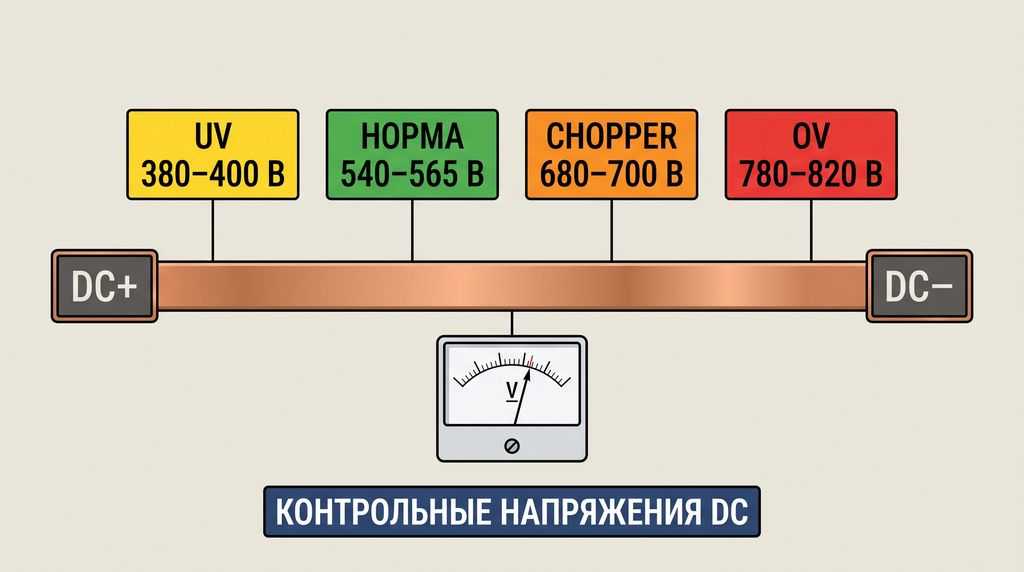

Контрольные напряжения звена DC

Состояние	Напряжение
Норма в простое	≈ 540 – 565 В
Порог аварии пониженного напряжения (UV)	≈ 380 – 400 В
Порог включения тормозного ключа (Chopper – прерыватель)	≈ 680 – 700 В
Аварийная отсечка по перенапряжению (OV)	≈ 780 – 820 В

Ориентируясь только на абстрактные коды ошибок, наладчик не понимает, исправна ли схема контроля напряжения. Привязка к физическим уровням позволяет проверить измерительный тракт.

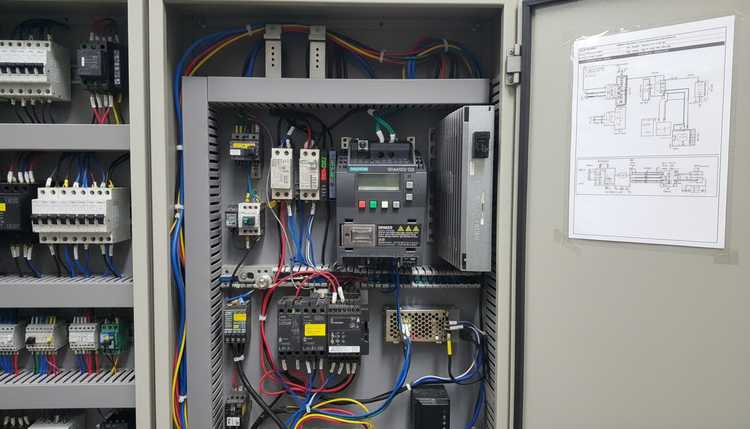

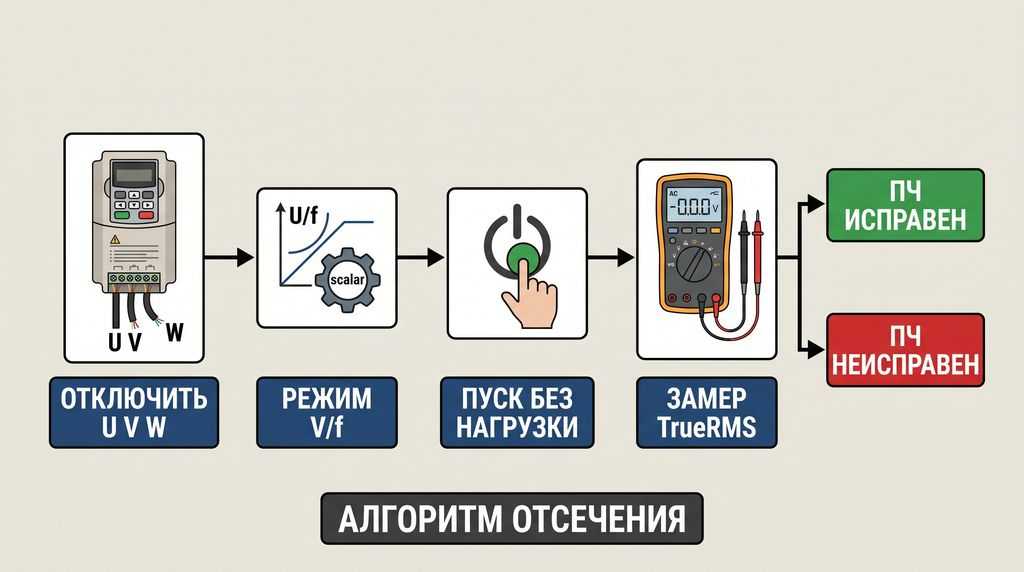

Алгоритм отсечения: ПЧ или внешняя линия?

Демонтаж и отправка тяжёлого частотника в сервис при утечке на землю в распределительной коробке двигателя – типичная ошибка.

Пошаговый алгоритм:

• Отключить выходной кабель от клемм $U,V,W$.
• Перевести ПЧ в скалярный режим ($V\mathrm{/}f$ – вольт на герц).
• Выполнить пуск без нагрузки.
• Замерить симметрию выходных межфазных напряжений мультиметром TrueRMS (среднеквадратичное значение).
• Если симметрия в норме – дефект во внешней линии или двигателе. Если нет – неисправен инвертор.

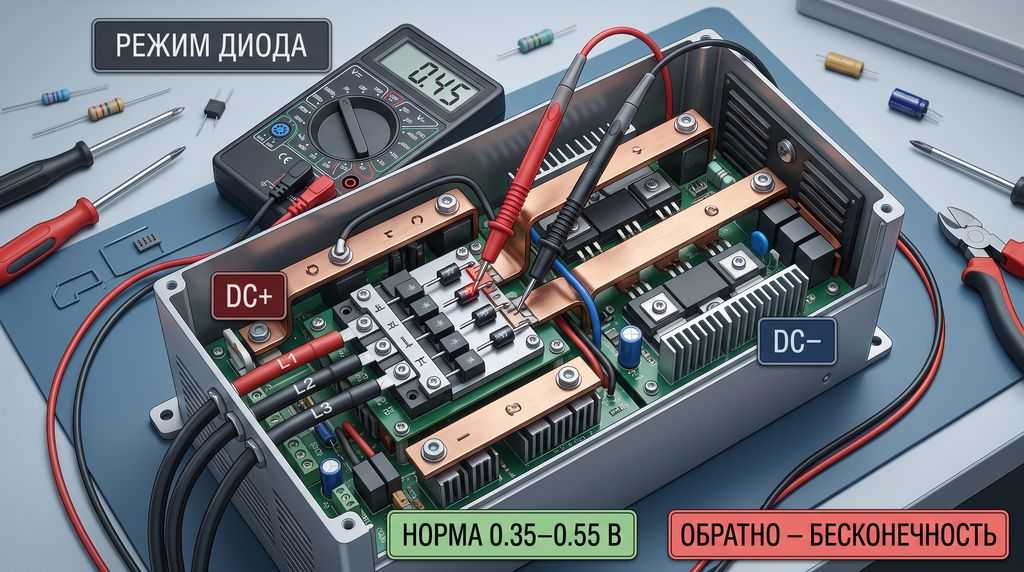

Холодная прозвонка силовой части

Подача питания на инвертор с пробитым выпрямительным мостом или закороченным IGBT приводит к выбиванию вводного автомата и обгоранию силовых шин.

Методика:

• Обесточить, дождаться падения напряжения на шине $DC+\mathrm{/}DC-$ ниже 50 В (не менее 5 – 15 минут).
• Прозвонить входной мост и инвертор в режиме проверки диодов относительно шин $DC+$ и $DC-$.
• Норма: падение на переходах 0.35 – 0.55 В, в обратную сторону – бесконечность.
• Осмотреть плату: целостность электролитических конденсаторов (отсутствие вздутий и следов электролита), термисторов, варисторов.
• Проверить свободное вращение крыльчатки вентилятора радиатора.

Программный анализ

• Считывание журнала ошибок;
• Проверка текущих параметров работы;
• Анализ графиков изменения характеристик;
• Тестирование алгоритмов управления.

Профилактика – лучшее лечение

Чтобы минимизировать вероятность отказов, рекомендуем:

Регулярное обслуживание

• Чистка системы охлаждения (ежеквартально);
• Проверка затяжки контактов (раз в полгода);
• Контроль состояния кабелей (ежегодно).

Регулярное техническое обслуживание частотных преобразователей продлевает срок службы и предотвращает аварийные остановы.

Мониторинг параметров

• Ведение журнала рабочих характеристик;
• Фиксация изменений в работе оборудования;
• Анализ тенденций износа.

Повышение квалификации персонала

• Обучение правилам эксплуатации;
• Тренинги по диагностике;
• Практикумы по настройке.

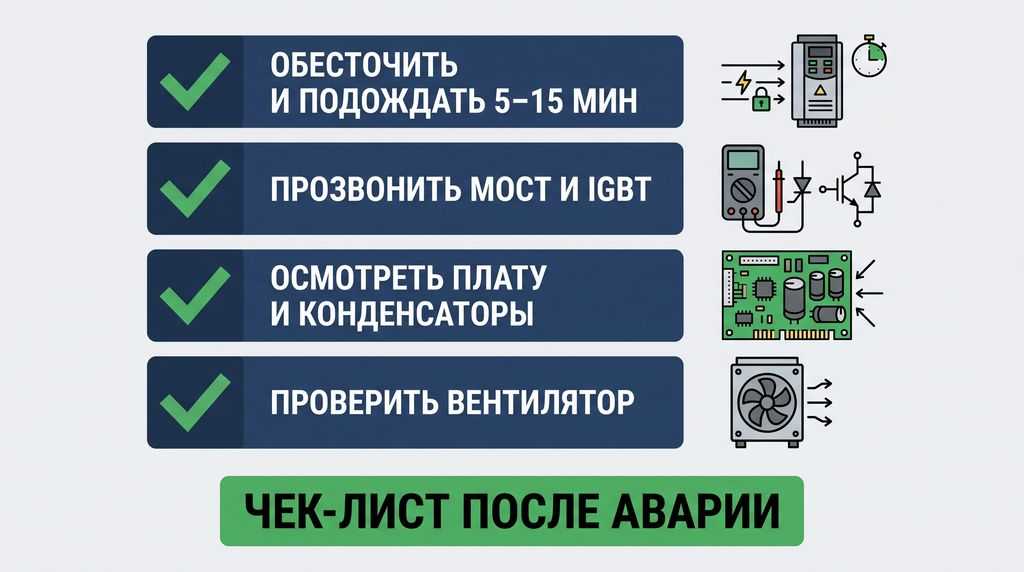

Чек-лист входного контроля после аварийного останова

• Обесточивание и ожидание – контроль падения напряжения на шине $DC+\mathrm{/}DC-$ ниже 50 В (не менее 5 – 15 минут).
• Холодная прозвонка полупроводников – тест диодного моста и 6 ключей инвертора мультиметром.
• Осмотр платы – контроль целостности электролитических конденсаторов, термисторов и варисторов.
• Контроль вентилятора – проверка свободного вращения крыльчатки охлаждения радиатора.

Часто задаваемые вопросы

Что означает ошибка OC на частотном преобразователе?

OC (Overcurrent – перегрузка по току). Причина зависит от фазы работы привода: при разгоне – малое время рампы или заклинивание механики; на постоянной скорости – пробой IGBT или межвитковое замыкание; при торможении – сквозной ток или рекуперация.

Как проверить IGBT-модуль мультиметром без подачи питания?

Обесточьте ПЧ, дождитесь падения напряжения на шине DC ниже 50 В. Переведите мультиметр в режим проверки диодов. Прозвоните переходы относительно шин $DC+$ и $DC-$. Норма: падение 0.35 – 0.55 В, в обратную сторону – бесконечность.

Какое напряжение должно быть на шине DC при питании 380 В?

В простое – примерно 540 – 565 В. Порог аварии пониженного напряжения (UV – Undervoltage) – 380 – 400 В. Порог включения тормозного ключа (Chopper – прерыватель) – 680 – 700 В. Аварийная отсечка по перенапряжению (OV – Overvoltage) – 780 – 820 В.

Почему возникает ошибка OV при торможении?

При быстром торможении двигатель переходит в генераторный режим и возвращает энергию в звено DC. Если тормозной резистор оборван или тормозной транзистор неисправен, напряжение шины растёт до порога OV (780 – 820 В). Решение: увеличить время замедления $t_{dec}$​, проверить тормозной резистор и ключ.

Как отличить неисправность ПЧ от дефекта двигателя?

Отключите выходной кабель от клемм $U,V,W$, переведите ПЧ в скалярный режим ($V\mathrm{/}f$– вольт на герц) и выполните пуск без нагрузки. Замерьте симметрию выходных межфазных напряжений мультиметром TrueRMS. Если симметрия в норме – дефект во внешней линии или двигателе. Если нет – неисправен инвертор.

Как часто нужно менять драйверные оптопары?

Превентивная замена рекомендуется при наработке свыше 5 – 7 лет. Признак деградации – затягивание фронта затворного импульса, которое выявляется двухканальным осциллографом с изолированными входами.
