Как найти короткое замыкание на многослойной печатной плате без схемы: полное руководство

Короткое замыкание (КЗ) на печатной плате – одна из наиболее коварных неисправностей в промышленной электронике. Нарушение изоляции силовых шин или пробой компонентной обвязки приводят к полному отказу оборудования, уходу блоков питания в защитную отсечку или выгоранию предохранителей. Ситуация кардинально усложняется, когда речь идет о многослойных печатных платах (PCB), используемых в контроллерах, частотных преобразователях и сервоприводах.

В многослойных структурах проводящие дорожки запечены во внутренних слоях диэлектрика (FR-4). Физический доступ к ним ограничен, а трассировка скрыта от глаз инженера. Если при этом на оборудование отсутствует принципиальная электрическая схема (Circuit Diagram), стандартная диагностика превращается в поиск иголки в стоге сена: попытка последовательного выпаивания всех подозрительных компонентов приводит к повреждению печатного монтажа и окончательному выходу платы из строя.

Тем не менее, эффективная диагностика в таких условиях абсолютно реалистична. Поиск КЗ без документации требует отказа от метода «слепой перепайки» в пользу системного подхода и применения специализированных физико-технических методов локализации: термографии, микровольтметрии и токового зондирования. Мы специализируемся на ремонте электронных плат на компонентном уровне без схем и технической документации.

Почему КЗ на многослойной плате – сложная задача

Промышленная электроника активно использует планарные платы высокой плотности компоновки (HDI) с числом слоев от 4 до 16 и более. Высокая сложность локализации межвитковых и межслойных пробоев обусловлена следующими техническими факторами:

• Скрытая трассировка: Токопроводящие дорожки, межслойные переходные отверстия (Vias) и шины питания ($V_{CC}$​, $GND$) расположены во внутренних слоях. Идентифицировать топологию сети «на глаз» невозможно.
• Межслойные короткие замыкания: Пробой может возникнуть не внутри электронного компонента, а между медными слоями самой платы из-за карбонизации текстолита (обугливания после пробоя), дендритного роста или заводского брака.
• Неэффективность классических измерений: Обычный цифровой мультиметр в режиме прозвонки регистрирует нулевое (или близкое к нулю) сопротивление во всей цепи питания. Если к шине $V_{CC}$​ параллельно подключены десятки конденсаторов, микросхем и транзисторов, мультиметр пищит в любой точке этой цепи, не позволяя определить локацию пробитого элемента.

Инструменты для поиска КЗ без схемы

Для точной локализации пробоя в условиях отсутствия электрической схемы требуется специализированный измерительный комплекс:

• Цифровой мультиметр (с точностью от 3,5 до 6,5 разрядов): Используется для первичной прозвонки цепей и оценки входного сопротивления.
• Микроомметр / Миллиомметр: Позволяет измерять сопротивления в диапазоне от 0,001 Ом ($1\text{ мОм}$). Необходим для отслеживания падения напряжения на участках печатной дорожки по мере приближения к точке КЗ.
• Лабораторный источник питания (ЛАП): Точный источник постоянного тока с регулируемым ограничением по току (от 0,1 до 5 А) и напряжению (от 0,5 до 3,3 В).
• Портативный или стационарный тепловизор: Прибор с высоким разрешением матрицы и фокусным расстоянием (желательно наличие макролинзы) для регистрации инфракрасного излучения.
• Токовые клещи / Бесконтактный датчик Холла (микротоковый зонд): Применяются для трассировки вектора протекания тока по поверхности и слоям платы.
• Мегаомметр: Применяется при высоковольтном диагностировании изоляции между гальванически изолированными слоями.

Пошаговый алгоритм поиска КЗ

Системный поиск короткого замыкания выполняется в строго регламентированной последовательности.

• Визуальный осмотр: Анализ поверхности платы под оптическим микроскопом. Поиск прогоревших корпусов микросхем, обугленных резисторов, разрушенных керамических SMD-конденсаторов, трещин, следов электрохимической коррозии и посторонних металлических предметов.

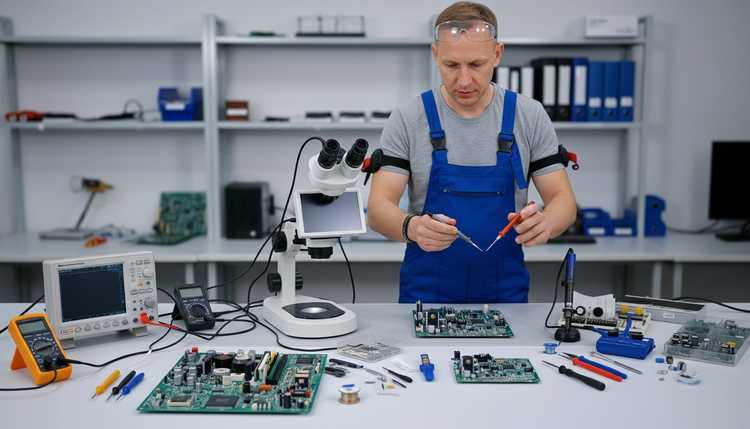

• Измерение сопротивления мультиметром: Измерение сопротивления относительно шины заземления ($GND$) на разъемах питания, выводах дросселей и сглаживающих конденсаторов. Определение закороченной линии.
• Метод впрыска напряжения: Подключение лабораторного БП к проблемной шине с установкой безопасного порога напряжения (ниже номинала питания цепи, чтобы не повредить исправные компоненты) и ограничением тока.
• Тепловизионный контроль: Считывание тепловой карты платы. Поиск компонента или участка текстолита, рассеивающего выделяющуюся мощность в виде тепла.
• Точечная микровольтметрия / Использование токовых клещей: Если тепловизор фиксирует равномерный нагрев обширной зоны, выполняется замер падения напряжения на сегментах дорожки для выявления локального минимума потенциала.
• Демонтаж и верификация: Выпаивание локализованного компонента горячим воздухом или паяльной станцией. Повторное измерение сопротивления линии: если КЗ ушло – дефектный элемент найден.

Метод впрыска напряжения – подробно

Метод впрыска напряжения (Voltage Injection Method) основывается на законе Ома ($P=I^2\cdot R$). Когда линия питания коротит на землю, подача внешнего тока через точку КЗ вызывает локальное выделение тепловой энергии на участке с наименьшим сопротивлением контакта.

       [ Лабораторный БП ]
         (+)           (-)
           |             |
          v             v
   +--------------+---[ GND Bus ]---------------------+
     Line (VCC)      |
                  R_short (Точка КЗ: конденсатор/ИМС)
   +--------------+-----------------------------------+
                             ^
                              |-- Выделение тепла: P = I² * R

Техника выполнения:

• Выставляется минимальное напряжение источника питания (обычно от $0,8\text{ В}$ до $1,5\text{ В}$), чтобы предотвратить пробой чувствительных логических входов.
• Устанавливается ограничение по току на уровне $1\text{–}2\text{ А}$.
• Минусовой провод источника подключается к общей земле ($GND$), плюсовой – к исследуемой шине питания.
• При подаче питания через место пробоя начинает протекать ток. Точка КЗ становится источником выделения тепла.

Тепловизионная диагностика – как мы находим КЗ

Применение высокочувствительных тепловизоров с макрообъективом позволяет визуализировать градиент температур на поверхности печатного узла с точностью до $0,05{}^{\circ }\mathrm{C}$.

+-----------------------------------------------------------------+
                   Тепловизионная картина PCB
+-----------------------------------------------------------------+
     [ Охлажденная зона планарной платы ]
     22.1 °C  ====>  22.4 °C  ====>  23.0 °C

                 [ HOT SPOT / ТОЧКА КЗ ]
                       !! 68.5 °C !!
                 (Пробитый SMD-конденсатор)
+-----------------------------------------------------------------+

При подаче впрыска напряжения исправная часть схемы остается холодной. Дефектный компонент (например, пробитый керамический MLCC-конденсатор или пробитый по питанию ключ MOSFET) моментально отображается на экране тепловизора в виде ярко выраженного контрастного пятна («Hot Spot»).

Если пробой произошел во внутреннем слое текстолита, тепловизор покажет характерное размытое тепловое пятно, центр которого точно укажет координаты внутреннего дефекта.

Практический кейс – поиск КЗ на плате управления без схемы

Параметр	Описание
Оборудование	Плата управления промышленного сервопривода
Симптом	Блок питания выходил в защиту; низкое сопротивление по шине $3,3\text{ В}$ ($0,04\text{ Ом}$)
Документация	Отсутствует, маркировка на части микросхем удалена производителем

Ход работ:

• Первичный замер: Мультиметр показал КЗ между шиной $3,3\text{ В}$ и $GND$. Осмотр под микроскопом видимых пробоев не выявил.
• Впрыск напряжения: На шину $3,3\text{ В}$ от лабораторного БП было подано напряжение $1,0\text{ В}$ с ограничением тока $1,5\text{ А}$.
• Тепловизионный анализ: На тепловой карте через 3 секунды после подачи тока проявилась локальная зона нагрева до $54{}^{\circ }\text{C}$ в районе обвязки микроконтроллера.
• Локализация: Под макролинзой тепловизора выявлен разогрев блокировочного SMD-конденсатора типоразмера 0603.
• Устранение: Компонент демонтирован. Повторный замер показал восстановление сопротивления линии до $4,7\text{ кОм}$. Установлен новый конденсатор.
• Результат: Плата прошла успешное тестирование на стенде и передана заказчику.

Когда самостоятельный поиск КЗ невозможен

Пытаться восстановить плату своими силами нецелесообразно в следующих случаях:

• Отсутствие измерительной базы: Без тепловизора с высоким разрешением и лабораторного БП с прецизионным ограничением тока локализация КЗ на платах с плотным SMD-монтажом невозможна.
• Внутренний пробой текстолита: При выгорании внутренних слоев требуется профессиональная фрезерная выборка поврежденной зоны платы с последующей изоляцией и восстановительным монтажом микропроводниками.
• Обширные повреждения от межслойной дуги: Если пробой затронул 3 – 4 и более внутренних слоев с выгоранием медных полигонов, требуется специализированный лабораторный анализ целесообразности ремонта.

Часто задаваемые вопросы (FAQ)

Можно ли найти КЗ на плате без тепловизора?

Да, альтернативные способы существуют. К ним относятся замер падения напряжения микровольтметром на отрезках дорожек (метод локального минимума потенциала), использование спиртового испарения (спирт быстро испаряется над нагретым КЗ элементом) или фризера (охлаждающего спрея). Однако эти методы уступают тепловизионному в скорости и точности.

Что такое метод впрыска напряжения?

Это диагностическая процедура, при которой на закороченную цепь от внешнего БП подается безопасное низкое напряжение при контролируемом токе. Ток, протекая через точку короткого замыкания, вызывает локальный нагрев, что позволяет определить место дефекта.

Как понять, что КЗ именно на плате, а не в компоненте?

Компонент демонтируется с печатного узла. Если после демонтажа детали сопротивление между площадками на плате остается нулевым, пробой локализован непосредственно в слоях платы (или в оставшихся параллельных элементах цепи). Если сопротивление восстановилось, дефект содержался в демонтированном компоненте.

Можно ли восстановить плату, если КЗ между внутренними слоями?

Да. В таких случаях выполняются выемка прогоревшего участка текстолита (послойное фрезерование), химическая очистка от нагара и углерода, изолирование внутренних слоев эпоксидными компаундами и дублирование поврежденных внутренних дорожек внешними навесными проводниками.

Как отправить плату на диагностику в сервисный центр?

Доставка оборудования в нашу лабораторию возможна любым удобным способом – самовывозом или через транспортные компании (СДЭК, «Деловые Линии», ПЭК). Мы работаем с заказчиками из всех регионов РФ.

Получите консультацию по диагностике платы

Если ваша плата ушла в защиту или коротит по цепям питания – не рискуйте самостоятельной пайкой. Специалисты проведут точную диагностику, найдут дефект и предложат экономически обоснованное решение по восстановлению.

• Оставить заявку на диагностику
• Рассчитать стоимость ремонта
