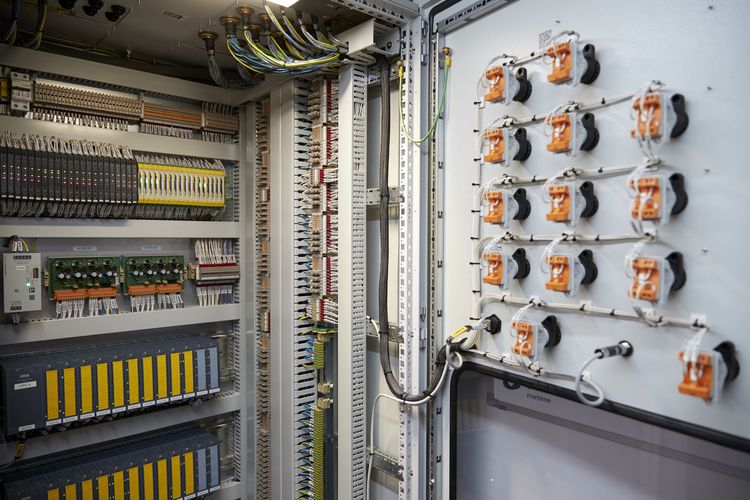

Комплексный ремонт ПЛК и промышленных контроллеров: технологии, этапы и профессиональный подход
Ремонт ПЛК и промышленных контроллеров – это не замена «сгоревшей платы», а поэтапная инженерная процедура: локализация каскада, инструментальная дефектовка, работа с образом прошивки, предоставленным заказчиком, компонентное восстановление и стендовые испытания под нагрузкой. Ошибка на любом из этих этапов приводит к повторному отказу уже через несколько часов работы линии.
В этом материале разбираем типовые аппаратные отказы контроллеров, измеримые критерии дефектовки, протокол сохранения данных перед паяльными работами и методику проверки ПЛК вне производственного объекта.
Современные подходы к восстановлению промышленных контроллеров

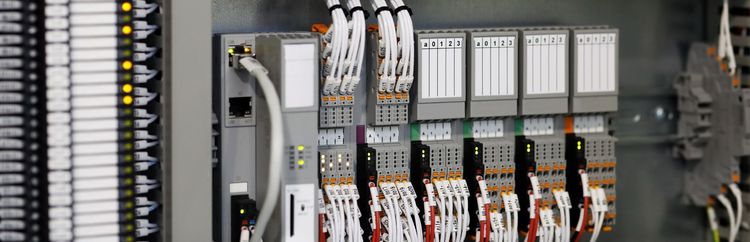

Программируемые логические контроллеры (ПЛК) и автоматизированные системы управления представляют собой высокотехнологичные электронные комплексы, обеспечивающие бесперебойную работу производственных линий. Когда такой комплекс выходит из строя, простой оборудования может измеряться часами и приводить к серьёзным финансовым потерям.
Профессиональное восстановление промышленных контроллеров требует трёх обязательных условий:
- Специализированного диагностического оборудования;
- Квалифицированных инженеров;
- Строгого соблюдения технологических регламентов.
Детальный анализ причин отказов автоматизированных систем управления
Электронные модули контроля могут терять работоспособность вследствие различных факторов. Рассмотрим основные группы причин.
Электротехнические проблемы
- Критические колебания сетевого напряжения;
- Несоответствие параметров электропитания;
- Дефекты преобразовательных модулей;
- Деградация фильтрующих элементов.
Физический износ компонентов
- Потеря ёмкости электролитических элементов;
- Износ коммутационных устройств;
- Окисление контактных поверхностей;
- Термическая деформация активных элементов.
Программно-алгоритмические неисправности
- Повреждение управляющих алгоритмов;
- Ошибки в работе исполнительных программ;
- Сбои энергонезависимых носителей;
- Несовместимость интерфейсных протоколов.
Эксплуатационные воздействия
- Механические деформации корпусных элементов;
- Воздействие влажной среды;
- Нарушение теплового режима;
- Влияние электромагнитных наводок.

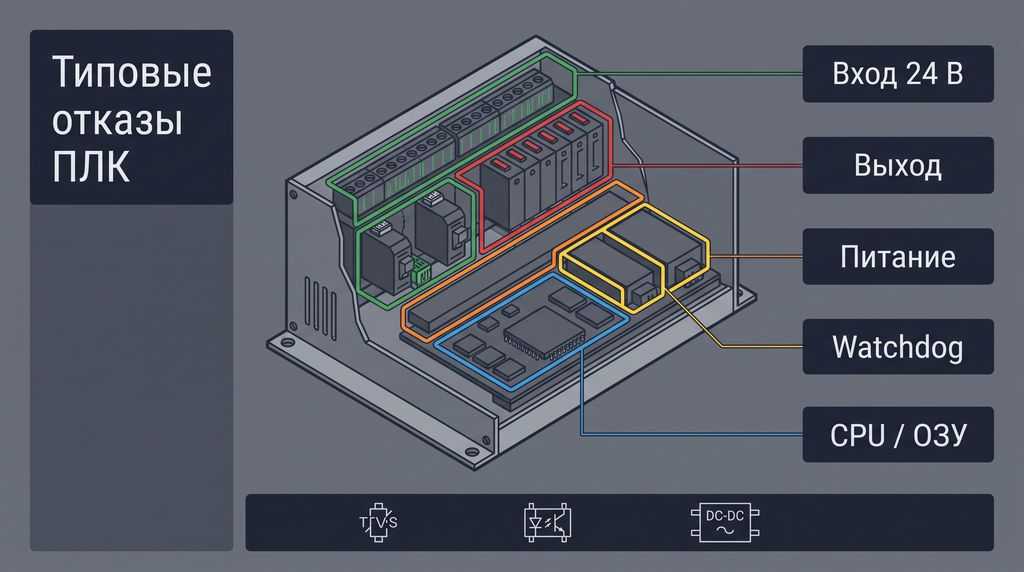

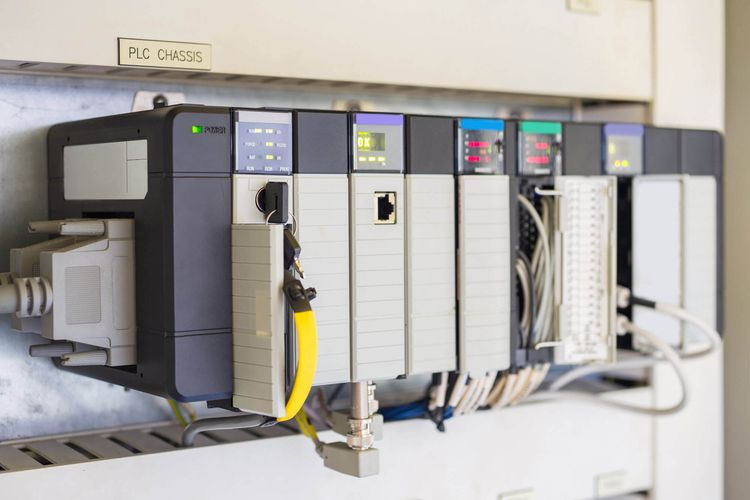

Типовые аппаратные отказы и их признаки
Электронные модули ПЛК выходят из строя не «в целом», а на уровне конкретных каскадов. Понимание того, какой именно узел повреждён, позволяет сократить диагностику с часов до минут.
| Каскад ПЛК | Характерный дефект | Внешний признак на объекте |
|---|---|---|
| Входные каналы 24 В | Пробой защитных супрессоров и оптопар | Групповое «залипание» входов, ложные срабатывания при отсутствии сигнала |
| Выходные ключи | Выгорание транзисторных или релейных сборок | Потеря управления нагрузкой, «залипание» выхода в одном состоянии |
| Внутренняя шина питания | Деградация импульсных DC-DC преобразователей | Повышенные пульсации +3.3 В / +5 В, нестабильный запуск, самопроизвольные сбросы |
| Супервизор питания | Сбой сторожевого таймера (Watchdog) | Циклический перезапуск, уход в Fault/Stop без внешней причины |
| Центральный процессор | Повреждение BGA-пайки, деградация ОЗУ | Отсутствие загрузки, зависание на этапе POST, «мёртвый» экран |

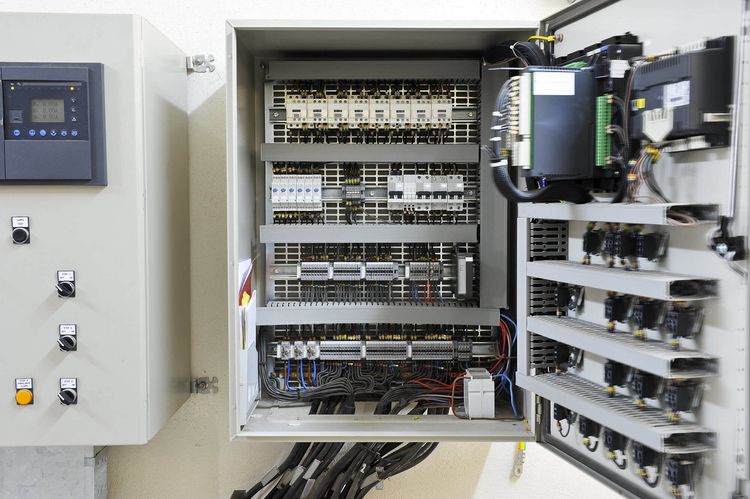

Современная технология восстановления автоматизированных систем управления
Комплексная первичная диагностика
Сертифицированные специалисты осуществляют:
- Детальный визуальный осмотр;
- Проверку механической целостности;
- Контроль состояния интерфейсных разъёмов;
- Измерение параметров питающих цепей.
Углублённый анализ электронных компонентов
Для точной локализации неисправностей применяется:
- Цифровые анализаторы сигналов;
- Микропроцессорные тестеры;
- Термографические сканеры;
- Специализированные диагностические комплексы.

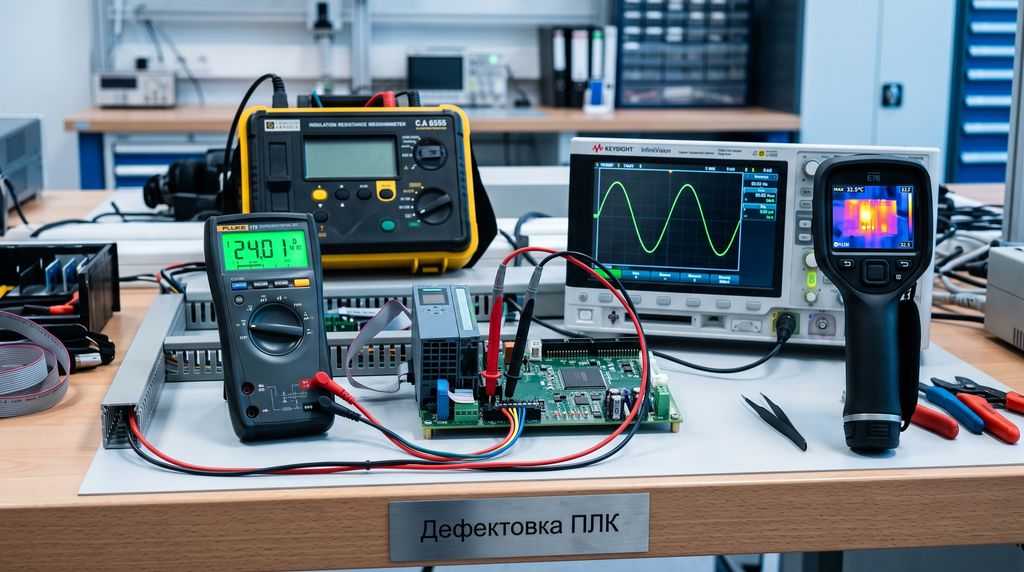

Измерительные критерии дефектовки
Дефектовка ПЛК без инструментальных критериев – это визуальный осмотр, который пропускает микротрещины и утечки в цепях гальванической развязки. Для каждого параметра существует измеримый порог.
| Параметр | Допустимое значение | Прибор |
|---|---|---|
| Сопротивление изоляции гальванической развязки каналов | >10 – 20 МОм | Мегаомметр |
| Пульсации по внутренним шинам +3.3 В / +5 В | Не более 15 – 20 мВ | Осциллограф |
| Тактовая частота кварцевых резонаторов | Отклонение не более ±50 ppm | Частотомер / осциллограф |
| Напряжение резервной батареи | Не ниже 2.8 В | Мультиметр |
| Температура активных элементов при прогреве | Отклонение от паспортной не более 10 – 15 °C | Тепловизор |
Восстановительные процедуры
В зависимости от результатов обследования выполняются:
- Замена дефектных электронных компонентов;
- Реставрация печатных плат;
- Восстановление контактных групп;
- Обновление встроенного ПО – только если заказчик предоставил образ прошивки.
Работа с образом прошивки и энергонезависимой памятью
Мы не сохраняем и не восстанавливаем прошивку «из ниоткуда» – образ прошивки и резервную копию проекта предоставляет заказчик. Это принципиальное условие: программа управления часто разрабатывается под конкретную линию, не публикуется в открытом доступе и может быть защищена от чтения (locked firmware).
Перед любыми паяльными работами на плате ПЛК мы фиксируем следующее:
- Наличие образа прошивки от заказчика – файл проекта или дамп памяти, переданный вместе с оборудованием.
- Наличие резервной копии проекта (Upload) в инженерном ПО: TIA Portal, RSLogix, CoDeSys.
- Состояние литиевого элемента резервного питания – напряжение не ниже 2.8 В. При разряде замена обязательна до начала работ.
- Текущие технологические уставки и параметры – фиксируются на бумаге или в отдельном файле.
Если образ прошивки отсутствует, а микросхема памяти повреждена или залочена, восстановление программы невозможно силами сервиса – потребуется повторная разработка проекта интегратором или производителем линии. Именно поэтому мы заранее запрашиваем образ у заказчика и предупреждаем о рисках.
Если требуется реболлинг или замена BGA-процессоров и микросхем ОЗУ / ПЗУ на центральной плате, читайте статью о пайке BGA.
Комплексные испытания после ремонта
Отремонтированные устройства проходят:
- Полную функциональную проверку;
- Нагрузочное тестирование;
- Длительный мониторинг (24 – 72 часа);
- Верификацию соответствия техническим регламентам.

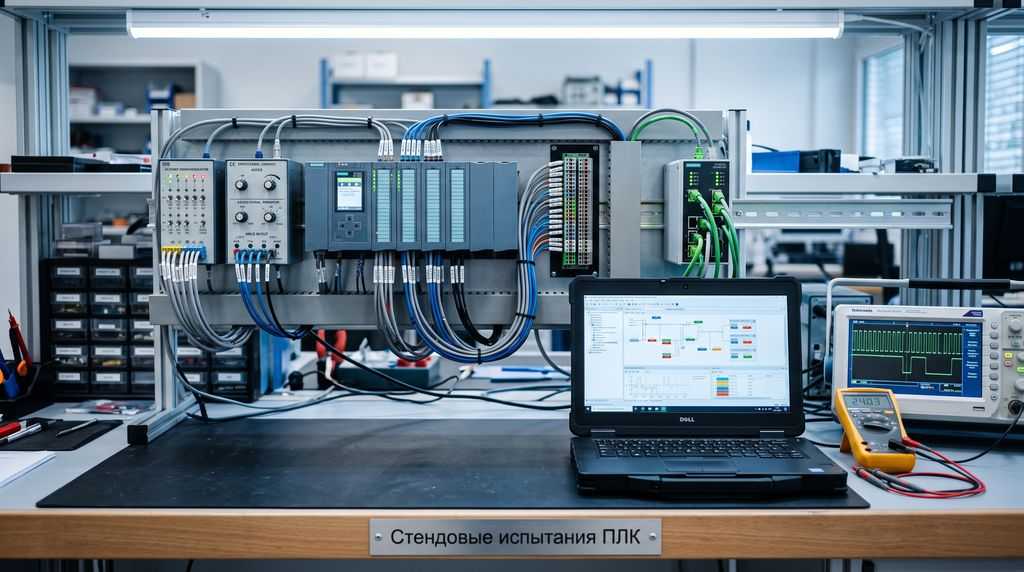

Методика стендовых испытаний
Контроллер, который переходит в RUN на холостом ходу, ещё не подтверждает работоспособность. Проверка вне производственного объекта должна воспроизводить реальные условия обмена данными и нагрузки.
- Подключение имитатора дискретных и аналоговых сигналов – эмуляция датчиков и исполнительных механизмов.
- Непрерывный циклический опрос по промышленной шине (Profibus, Profinet, Modbus TCP, EtherCAT) с контролем потери пакетов.
- Прогон тестового алгоритма с контролем времени цикла – джиттер не более 10% от номинала.
- Нагрузочное тестирование выходных каналов на реальную нагрузку – не менее 80% от паспортной.
- Длительный мониторинг (24 – 72 часа) с фиксацией сбоев, перезапусков и изменения параметров.

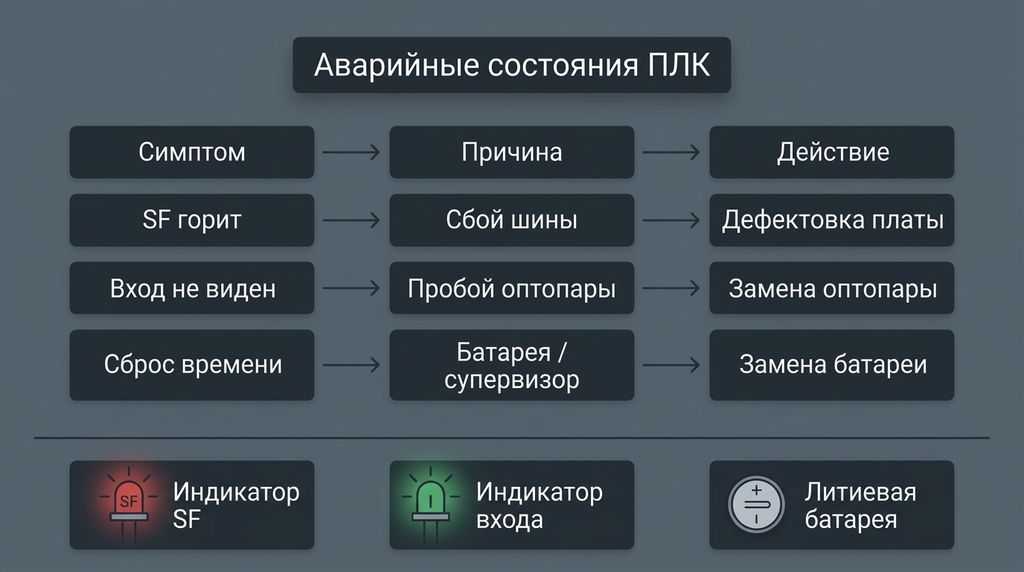

Таблица аварийных состояний: симптом → причина → действие
| Симптом | Аппаратная причина | Рекомендуемое действие |
|---|---|---|
| Индикатор SF горит красным, контроллер не переходит в RUN | Аппаратный сбой шины расширения, пробой буферных микросхем, повреждение прошивки BIOS/Firmware | Дефектовка платы, проверка целостности Firmware, замена буферных элементов |
| Светодиод входа горит, но контроллер не видит сигнал в логике | Пробой фототранзистора оптопары гальванической развязки или сдвигового регистра ввода | Замена оптопары/регистра, проверка сопротивления изоляции. Подробнее – ремонт модулей дискретного ввода |
| Сброс системного времени и Retain-переменных при каждом отключении питания | Деградация литиевой батареи, выход из строя супервизора питания (диоды Шоттки, схема переключения) | Замена элемента питания, проверка супервизора и диодов Шоттки |
| Контроллер не выходит на связь по шине | Повреждение интерфейсных трансиверов, обрыв терминирующих резисторов | Проверка трансиверов, замена интерфейсного модуля |

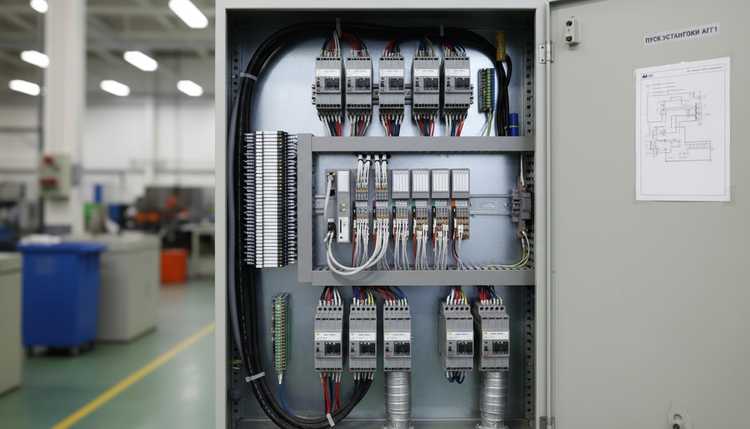

Ключевые преимущества профессионального сервисного обслуживания
Обращение в аккредитованный сервисный центр обеспечивает:
- Сохранение эксплуатационных характеристик оборудования;
- Применение сертифицированных комплектующих;
- Соблюдение международных стандартов ремонта;
- Официальную гарантию на выполненные работы;
- Оптимизацию времени восстановления оборудования.
Наш инженерный центр «X Prom Support» специализируется на ремонте промышленных контроллеров ведущих мировых производителей:
- Siemens SIMATIC S7;
- Schneider Electric Modicon M340;
- Allen-Bradley ControlLogix;
- Omron CJ2M, Mitsubishi Q Series.
Оформить заявку на дефектовку и компонентный ремонт ПЛК можно на странице «Ремонт контроллеров, PLC». Восстановление выгоревших интерфейсных плат расширения – на страницах «Ремонт модуля аналогового ввода» и «Ремонт панелей оператора (HMI)».

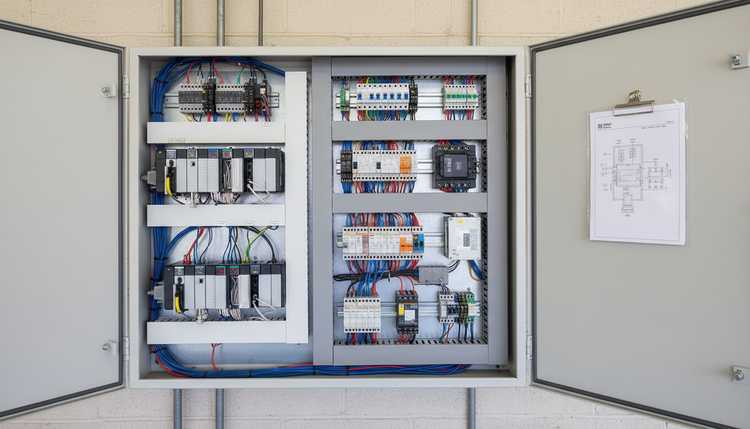

Критические признаки необходимости сервисного обслуживания
Важно не пропустить момент, когда контроллер уже требует вмешательства, но ещё не вышел из строя окончательно. Обратиться в сервис стоит при обнаружении:
- Потери управления исполнительными механизмами;
- Систематических ошибок в журналах событий;
- Нестабильной работы выходных модулей;
- Перегрева или самопроизвольных отключений.
Часто задаваемые вопросы
Можно ли восстановить программу ПЛК после сбоя питания?
Да, если у заказчика есть образ прошивки или резервная копия проекта. Мы не восстанавливаем прошивку «из ниоткуда»: программа управления часто разрабатывается под конкретную линию, не публикуется в открытом доступе и может быть защищена от чтения. Если образ отсутствует, восстановление программы силами сервиса невозможно – потребуется повторная разработка проекта интегратором.
Как отличить программный сбой ПЛК от аппаратной неисправности?
Программный сбой обычно оставляет запись в буфере диагностики (TIA Portal, RSLogix, CoDeSys) и может быть устранён перезапуском. Аппаратная неисправность проявляется повторяемо: SF горит постоянно, контроллер не переходит в RUN после сброса, наблюдаются отклонения питания или пульсаций.
Сколько стоит компонентный ремонт ПЛК?
Стоимость восстановления составляет в среднем 20 – 50% от цены нового контроллера и зависит от глубины повреждения. Диагностика в «X Prom Support» выполняется бесплатно.
Что делать, если после замены памяти пропала программа?
Не включать контроллер повторно до консультации со специалистом. Восстановление возможно только при наличии образа прошивки или резервной копии проекта у заказчика. Если образа нет, а прошивка была залочена или разработана под конкретную линию, восстановление потребует повторной разработки проекта. Именно поэтому мы запрашиваем образ прошивки до начала любых паяльных работ.
Не рискуйте непрерывностью вашего производства. Доверьте ремонт оборудования сертифицированным специалистам «X Prom Support».
Оставьте запрос на комплексную диагностику – и мы вернём ваше оборудование в рабочее состояние!
