Комплексный ремонт промышленных пультов управления: от диагностики до восстановления

Отказ пульта управления останавливает производственную линию быстрее, чем любой другой элемент автоматики. При этом 60 – 70% дефектов связаны не с электроникой, а с механикой органов ввода: износом дорожек джойстиков, деградацией мембранных клавиатур и микрообрывами в кабельных жгутах. Ниже – инженерный разбор причин отказов и протоколы восстановления, которые не сводятся к «замене кнопки».

Классификация промышленных пультов управления

Методика восстановления пульта определяется четырьмя факторами: способом монтажа, типом канала связи, классом защиты корпуса и степенью интеграции в систему ЧПУ или SCADA. Ошибка в определении хотя бы одного из них приводит к неверной диагностике – например, попытке ремонтировать радиопульт по методике проводного.

По способу монтажа

• Щитовые (встраиваемые) – монтируются в шкаф автоматики, работают в связке со SCADA, ремонт чаще всего компонентный (платы, модули ввода-вывода).
• Подвесные на кабельном токопроводе – пульт перемещается вместе с оператором вдоль линии; ключевая проблема – износ жгута и разъёмов, а не электроники.

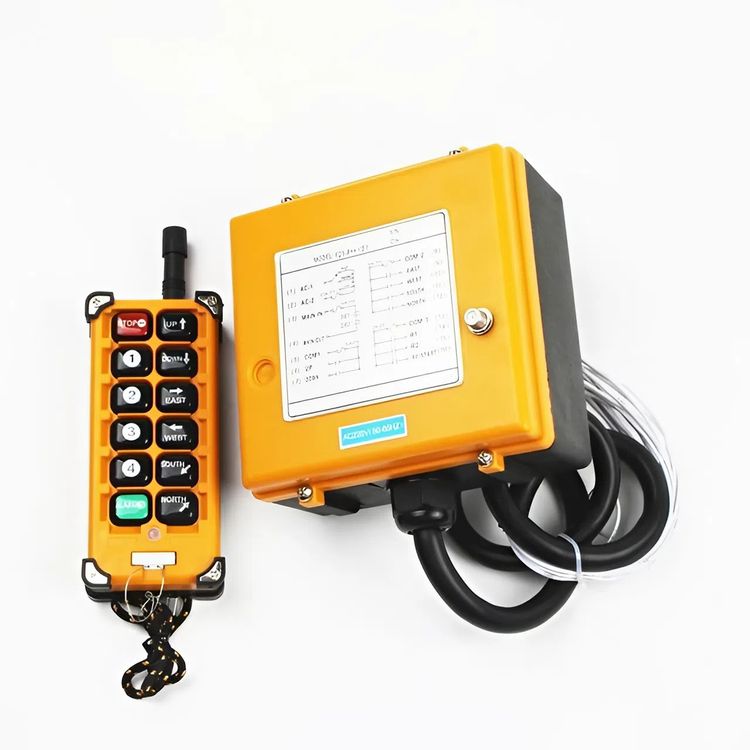

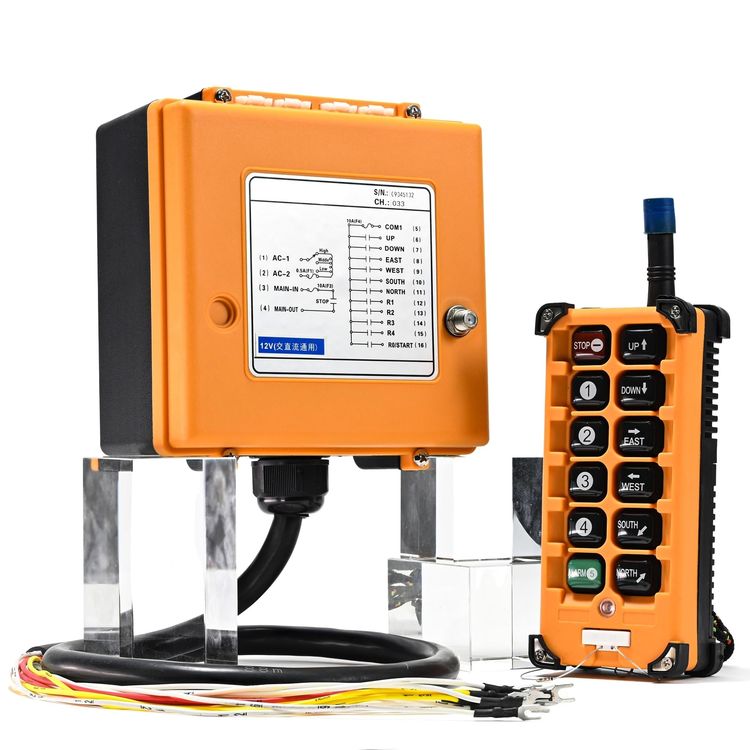

• Носимые (радио) – оператор свободен в перемещении; диагностика смещается в ВЧ-тракт и герметичность корпуса.

По каналу связи

• Проводные – протоколы RS-422, CAN, Profibus, опторазвязка, экранированные жгуты.
• Беспроводные – ВЧ-диапазон, цифровое кодирование сигнала, привязка EEPROM-ключей, дальность до 100 метров.

По условиям эксплуатации

• Общепромышленные – IP54, стандартные цеха.
• Влагозащищённые – IP65/IP67, агрессивные среды, масляный туман, СОЖ.
• Взрывозащищённые – маркировка Ex, нефтегазовая отрасль, химические производства, угольные шахты.

По степени интеграции

• Автономные пульты с собственной логикой;
• Интегрированные в SCADA-системы;
• Встраиваемые в стойки ЧПУ Siemens, Fanuc, ABB.

Почему пульты выходят из строя

Статистика отказов зависит от типа пульта. У подвесных моделей на первом месте – механика жгута и органов ввода. У щитовых – деградация пайки и источников питания. У радиопультов – рассинхронизация канала и потеря герметичности. Программные сбои (сброс параметров, конфликты адресов) встречаются реже и обычно связаны с нарушением прошивки контроллера.

Однако за этими общими формулировками скрываются специфические дефекты, которые определяют методику ремонта.

Специфические дефекты органов ввода и интерфейсов

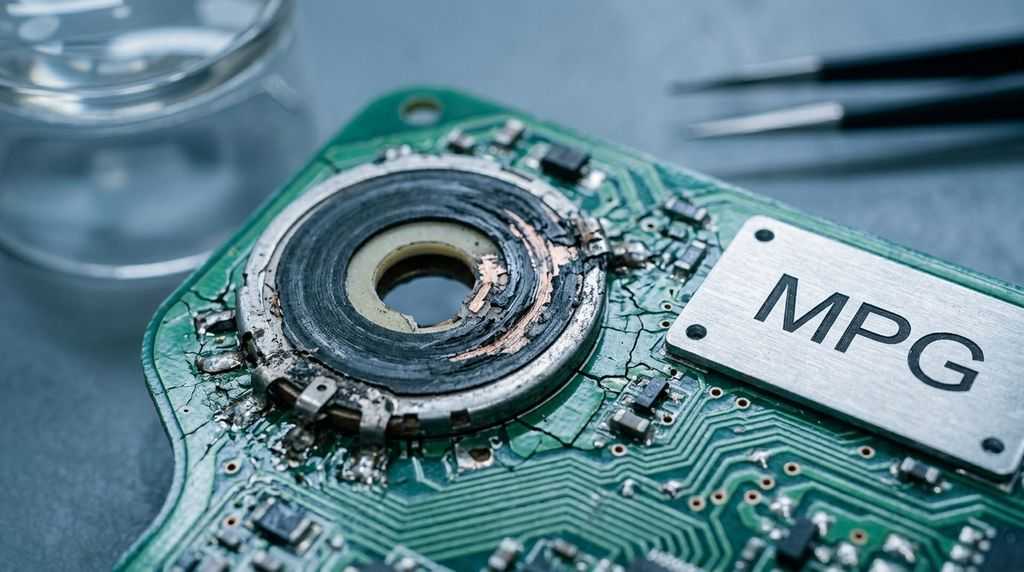

Аналоговые джойстики и манипуляторы. Наиболее уязвимый элемент – резистивные и ёмкостные дорожки, по которым считывается положение оси. Со временем проводящий слой истирается, появляются «мёртвые зоны» и скачки сопротивления. Это приводит к плавающему сигналу: оператор отпускает джойстик, а станок продолжает движение, или ось дёргается при плавном перемещении. Замена кнопки в таком случае не решает проблему – требуется диагностика самого потенциометра или ёмкостного сенсора.

Матричные и мембранные клавиатуры. В цехах с высокой концентрацией масляного тумана и СОЖ токопроводящие дорожки мембран деградируют значительно быстрее, чем при нормальных условиях. Масло и охлаждающая жидкость проникают под верхний слой, окисляют дорожки и вызывают залипание или ложные срабатывания клавиш.

Кабельные жгуты и разъёмы. В подвесных пультах кабель постоянно изгибается при перемещении оператора вдоль линии. Микротрещины пайки в разъёмах и внутренние обрывы жил проявляются не постоянно, а только при определённом угле натяжения. Это создаёт «плавающие» неисправности, которые сложно воспроизвести на стенде без имитации реальных условий эксплуатации.

Маховики ЧПУ (MPG/Handwheel). Генератор импульсов на основе оптической пары теряет чёткость сигнала при загрязнении или износе диска. Сигналы A, /A, B, /B (дифференциальный выход RS-422) могут иметь нарушенный фазовый сдвиг 90°, что приводит к сбоям позиционирования при ручном перемещении осей.

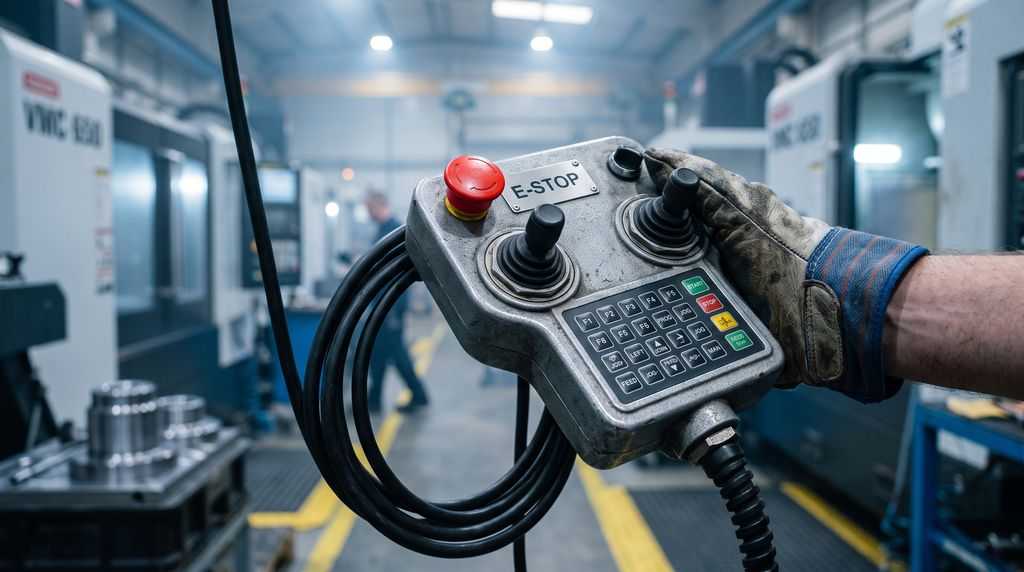

Безопасность: обязательная проверка цепи аварийного останова (E-Stop)

Пульт может исправно передавать команды управления, но если контакт аварийной кнопки залип или цепь безопасности нарушена, станок не остановится в критический момент. Это прямое нарушение норм охраны труда.

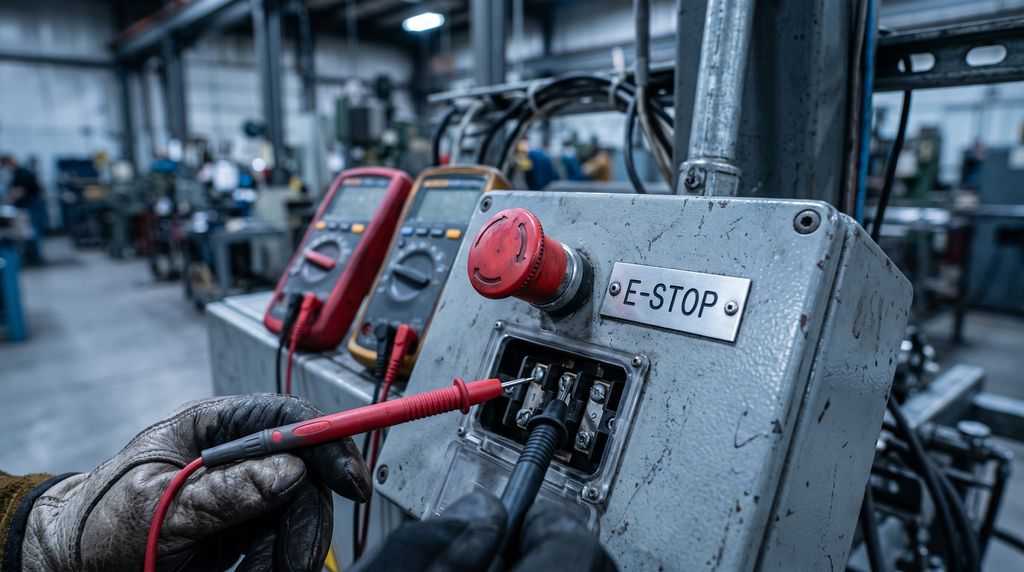

При восстановлении пульта обязательна ревизия цепи безопасности (safety-цепи):

• Проверка двухканальных контактов безопасности кнопки «Грибок» (E-Stop). Оба канала должны размыкаться независимо и одновременно.
• Измерение сопротивления перехода под нагрузкой – контакт не должен иметь значимого переходного сопротивления даже при длительной эксплуатации.
• Проверка функции механической самоблокировки – кнопка после нажатия должна оставаться в фиксированном положении до принудительного сброса.
• Контроль целостности цепи безопасности от пульта до модуля ЧПУ или промежуточного реле безопасности.

Пренебрежение этим протоколом превращает отремонтированный пульт в источник потенциальной аварии.

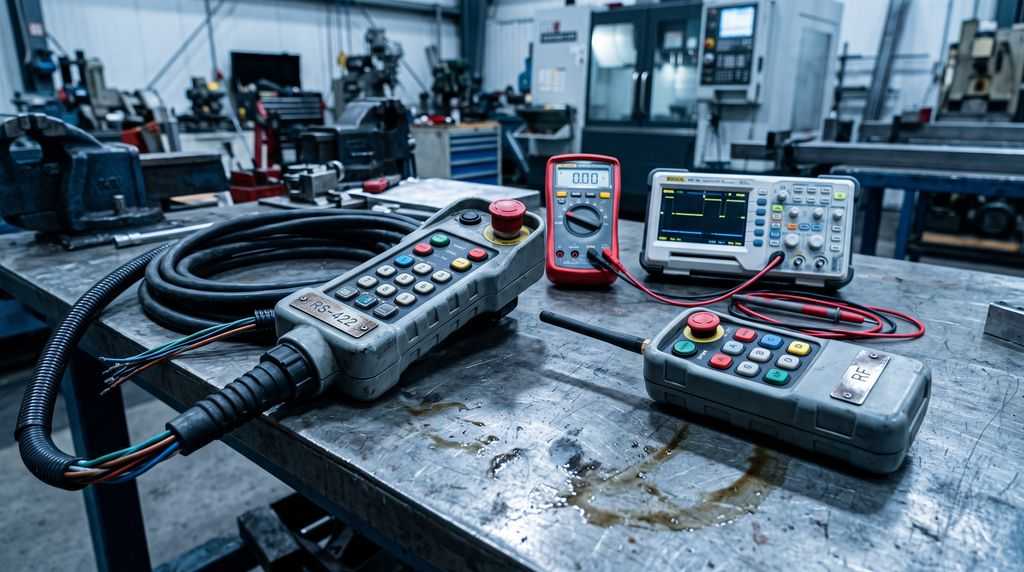

Ограничения применимости: проводные и беспроводные системы

Ремонт проводного подвесного пульта и радиопульта – принципиально разные задачи. Заказчик, ожидающий «простого ремонта кнопок», может не учитывать специфику радиочастотного тракта.

Проводные подвесные пульты (станочные ЧПУ, тельферные посты) требуют диагностики целостности жгутов, проверки протоколов шин передачи (RS-422, CAN, Profibus), контроля опторазвязки и экранирования. Подробнее о восстановлении таких систем – в статье «Ремонт стоек ЧПУ».

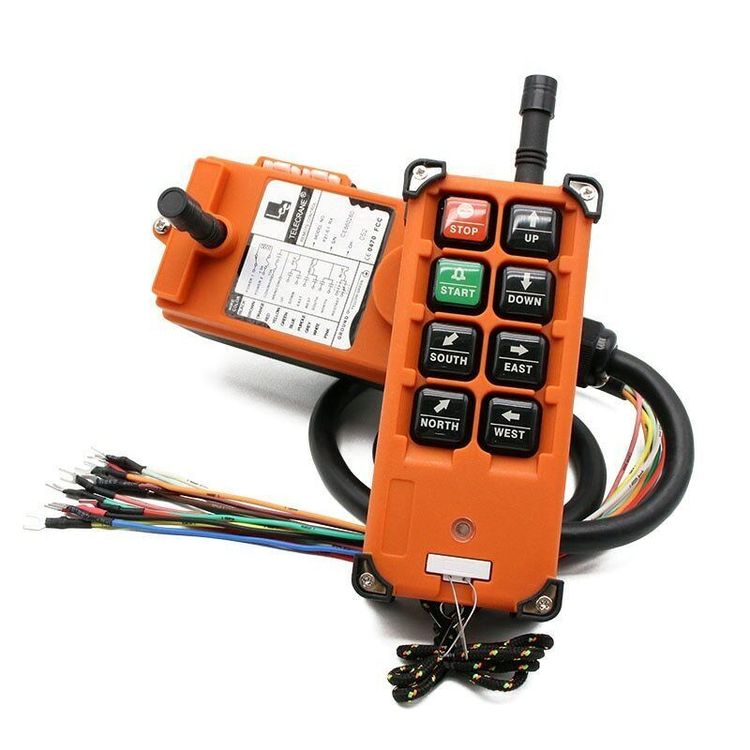

Беспроводные радиопульты (Hetronic, HBC-radiomatic, Telecrane) требуют иного подхода: диагностика ВЧ-модулей, согласование антенн, контроль ухода несущей частоты кварцевого генератора, проверка рассинхронизации пары «передатчик–приёмник», привязка EEPROM-ключей радиоканала, контроль герметичности корпуса (IP65/IP67).

Попытка ремонтировать радиопульт по методике проводного – путь к возврату оборудования с теми же симптомами.

Методика профессионального восстановления

Этап 1. Дефектовка

• Проверка сигналов энкодера MPG на осциллографе (фазовый сдвиг A/B – 90°);
• Измерение линейности потенциометров джойстиков по всей длине хода;
• Тест кабельных шлейфов на изгиб под рабочим током;
• Контроль сопротивления изоляции;
• Проверка двухканальных контактов E-Stop под нагрузкой;
• Контроль несущей частоты кварцевого генератора и уровня сигнала в паре «передатчик–приёмник» (для RF-моделей).

Этап 2. Восстановление

• Очистка контактных групп в УЗ-ванне с последующим контролем переходного сопротивления;
• Восстановление проводящего слоя дорожек джойстиков или замена сенсора;
• Реболлинг BGA-компонентов на плате согласования сигналов – см. «Ремонт электронных плат»;
• Обновление прошивки контроллера с проверкой контрольной суммы;
• Привязка EEPROM-ключей радиоканала, согласование антенн;
• Замена уплотнителей и сальников.

Этап 3. Выходной контроль

• Полный опрос матрицы клавиш и всех ступеней джойстиков через сервисный контроллер;
• Контроль реакции индикации (светодиоды, зуммер) на каждый режим;
• Верификация интерфейсов RS-422, CAN, Profibus на стенде-эмуляторе;
• Проверка стабильности радиоканала при экранировании.

Контрольные метрики при дефектовке и выходном контроле

Возврат пульта в эксплуатацию без инструментальной проверки – риск повторного отказа. Используйте конкретные критерии:

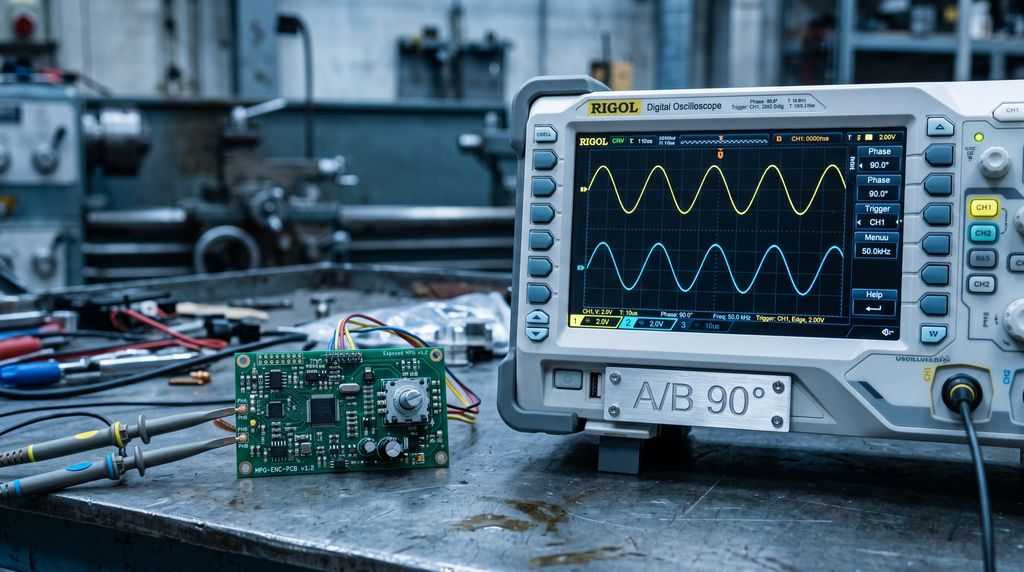

• Энкодер MPG/Handwheel: проверка сигналов A, /A, B, /B на осциллографе – фазовый сдвиг между A и B должен составлять 90°.
• Потенциометры джойстиков: проверка линейности выходного сопротивления или напряжения по всей длине хода.
• Кабельный шлейф: тест на изгиб под рабочим током для выявления микрообрывов, которые проявляются только при определённом угле натяжения.
• Изоляция кабеля: измерение сопротивления изоляции.
• Усилие нажатия клавиш: контроль тактильных характеристик в пределах допустимого диапазона.

Выходной функциональный контроль без подключения к станку

Проверка пульта только на объекте – риск возврата оборудования, если микросхема приемопередатчика интерфейса (RS-422, CAN, Profibus) неисправна и пульт не распознаётся системой ЧПУ.

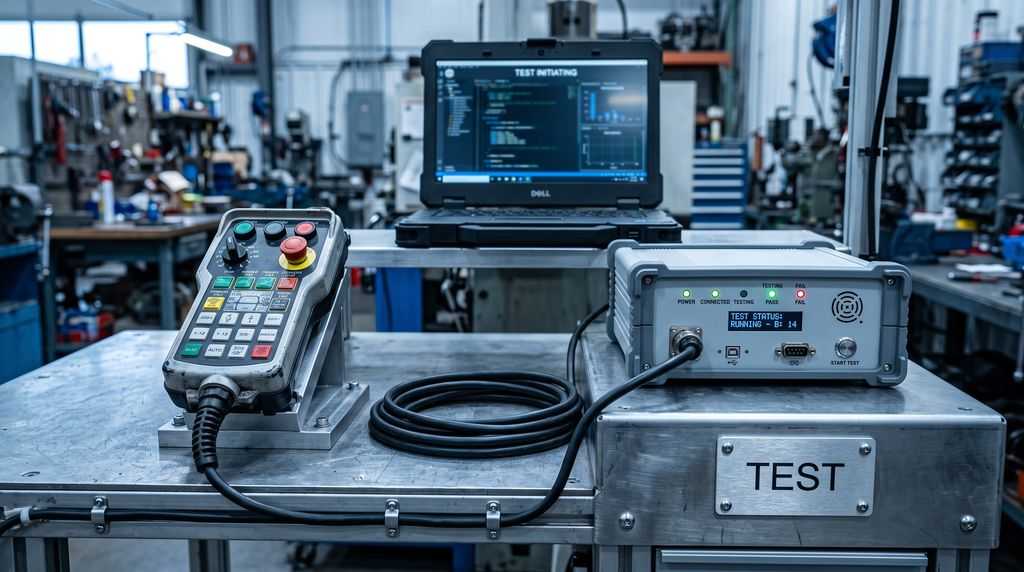

Для выходного контроля используется тестовый стенд-эмулятор:

• опрос всех клавиш и ступеней джойстиков через сервисный софт или контроллер;
• проверка реакции светодиодной индикации и зуммера;
• проверка стабильности радиоканала при экранировании (для RF-моделей);
• верификация интерфейсов связи RS-422, CAN, Profibus.

Для пультов со встроенными графическими экранами и мембранными панелями ввода отдельно проверяется работоспособность дисплея – см. «Ремонт панелей оператора (HMI)».

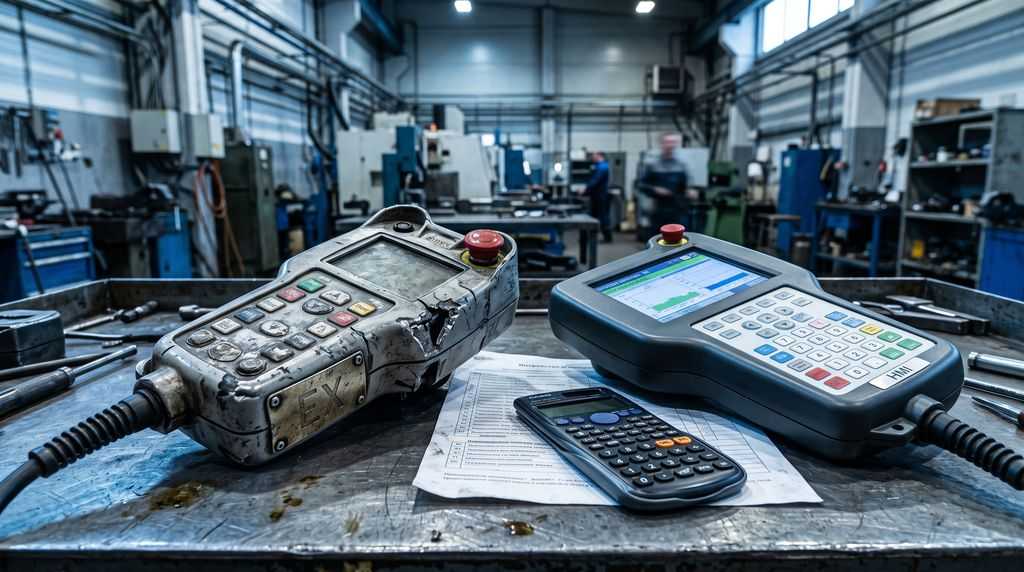

Когда ремонт нецелесообразен

Дешевле заменить пульт целиком:

• механическое разрушение корпуса взрывозащищённого исполнения (Ex);
• отсутствие в продаже редких многокоординатных джойстиков для устаревших моделей;
• повреждение лицевой панели со встроенным графическим дисплеем, не подлежащим замене.

Компонентный ремонт оправдан:

• пульты с дорогими станочными терминалами Siemens, Fanuc;
• пульты со встроенными дисплеями и мембранными панелями ввода;
• устройства, снятые с производства, но критические для производственного процесса.

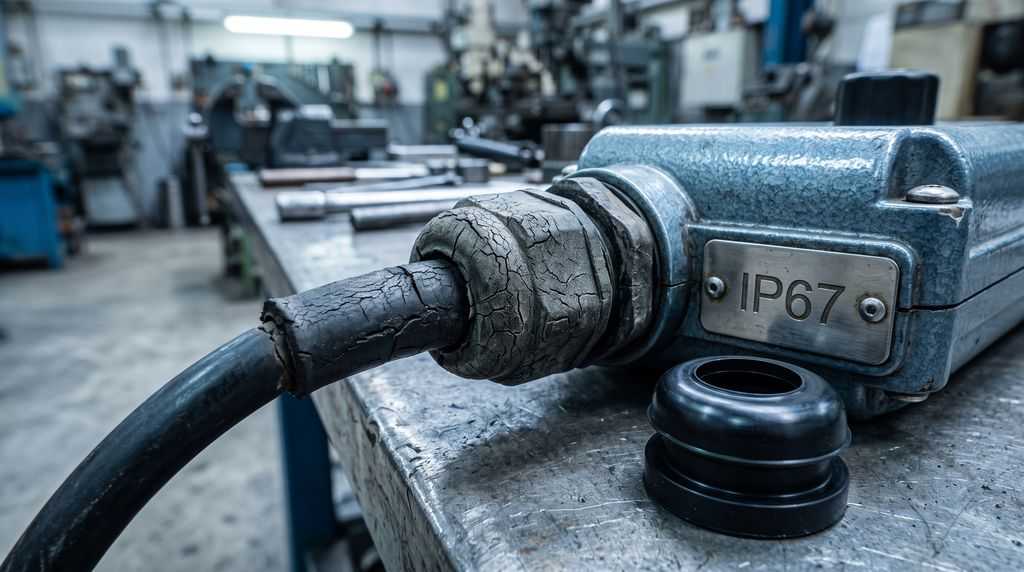

Регламент герметизации после ремонта

Для предотвращения повторного отказа от попадания токопроводящей пыли и технологических жидкостей обязательна замена:

• резиновых уплотнителей клавиш;
• уплотнений штоков джойстиков;
• сальников кабельных вводов.

Контроль герметичности обязателен для пультов класса IP65/IP67 и взрывозащищённых исполнений.

Профилактические мероприятия

Для продления срока службы пультов управления рекомендуется:

• Регулярно проводить техническое обслуживание;
• Использовать защитные чехлы в агрессивных средах;
• Контролировать состояние аккумуляторных батарей;
• Своевременно обновлять программное обеспечение;
• Обеспечивать правильные условия хранения резервного оборудования.

Часто задаваемые вопросы (FAQ)

Почему джойстик пульта даёт рывки при плавном перемещении оси?

Причина – износ резистивных или ёмкостных дорожек, по которым считывается положение. Проводящий слой истирается, появляются скачки сопротивления. Замена кнопки не помогает – нужна диагностика самого потенциометра или ёмкостного сенсора.

Как проверить цепь аварийного останова (E-Stop) при ремонте пульта?

Обязательна проверка двухканальных контактов безопасности кнопки «Грибок», измерение сопротивления перехода под нагрузкой, проверка механической самоблокировки и контроль целостности safety-цепи до модуля ЧПУ или промежуточного реле безопасности.

Чем ремонт радиопульта отличается от ремонта проводного пульта?

Радиопульт требует диагностики ВЧ-модулей, согласования антенн, контроля ухода несущей частоты кварца, проверки рассинхронизации пары «передатчик–приёмник» и привязки EEPROM-ключей. Проводной пульт – это целостность жгутов, протоколы шин (RS-422, CAN, Profibus) и опторазвязка.

Можно ли проверить пульт без подключения к станку?

Да, с помощью тестового стенда-эмулятора: опрос клавиш и ступеней джойстиков через сервисный софт, проверка светодиодной индикации и зуммера, проверка стабильности радиоканала при экранировании, верификация интерфейсов RS-422, CAN, Profibus.

Когда дешевле заменить пульт, а не ремонтировать?

Замена целесообразна при механическом разрушении корпуса взрывозащищённого пульта, отсутствии редких многокоординатных джойстиков для устаревших моделей, повреждении лицевой панели со встроенным дисплеем. Компонентный ремонт оправдан для дорогих станочных терминалов Siemens/Fanuc и устройств, снятых с производства.

Сервисные услуги «X Prom Support»

• Дефектовка с инструментальными метриками (осциллограф, тест на изгиб, проверка E-Stop);
• Компонентный ремонт с заменой дорожек джойстиков и BGA-пайкой;
• Выходной контроль на стенде-эмуляторе без подключения к станку;
• Восстановление радиоканала: привязка EEPROM, согласование антенн, контроль несущей.

В работе – пульты и терминалы Siemens, Fanuc, ABB, Schneider Electric, Omron, а также радиосистемы Hetronic, HBC-radiomatic и Telecrane.

Восстановление пульта – это не замена кнопок, а работа с измерительными приборами, документацией производителя и протоколами выходного контроля. Если пульт критичен для производственного процесса, передавайте его в сервис с дефектовкой по инструментальным метрикам.

Дефектовка включает проверку энкодера MPG на осциллографе, тест жгута на изгиб под током и ревизию двухканальной цепи E-Stop. По результатам – протокол выходного контроля. Оставьте заявку на «Ремонт промышленных пультов управления» на сайте или по телефону для получения подробной консультации.
