Что делать, если вышла из строя промышленная электроника? Полное руководство по восстановлению

Остановка линии из-за сгоревшей платы – это не «неприятность», а простой, который считается в сотнях тысяч рублей за смену. В этот момент важно не паниковать и не усугубить ситуацию неправильными действиями. Ниже – пошаговый план: что делать в первые часы, как оценить ремонтопригодность и куда отправить оборудование.

Важно: эта статья – про действия в аварийной ситуации. Если вам нужно понять, как устроен компонентный ремонт – читайте отдельный материал о технологии. Если документация утеряна – статья про обратную инженерию.

Первые действия при отказе: что делать в первые часы

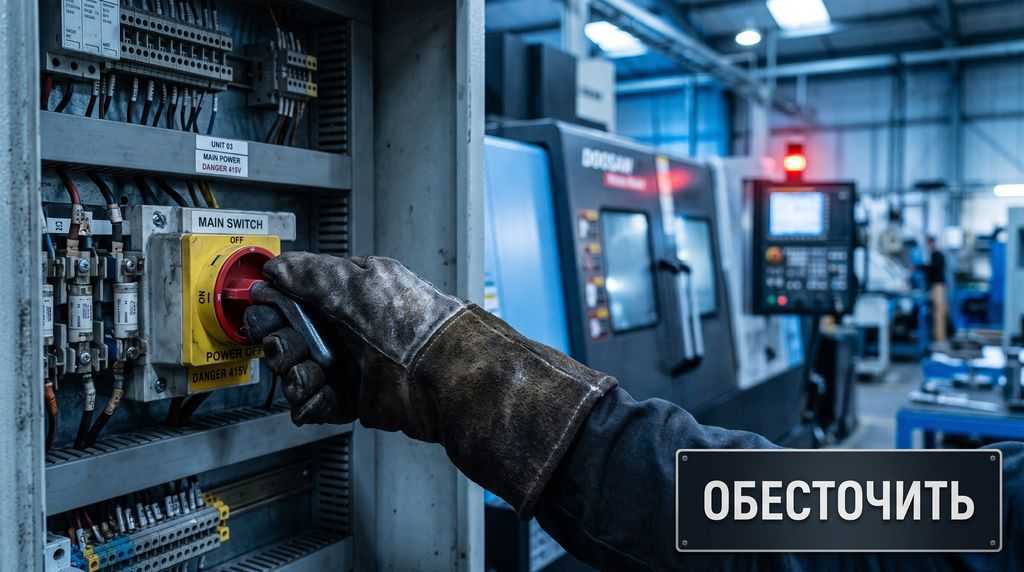

Немедленно обесточьте оборудование

Первое и самое важное – снять питание. Повторная подача напряжения на неисправную плату почти гарантированно увеличивает зону повреждения: выгорают соседние дорожки, выходят из строя компоненты, которые ещё были целы, а в худшем случае – разрушается кристалл микроконтроллера вместе с прошивкой.

Чего делать нельзя:

• Пытаться «перезапустить» оборудование, если оно ушло в ошибку повторно.
• Подавать питание «на секунду, проверить».
• Менять предохранители на заведомо больший номинал.

Зафиксируйте состояние до вмешательства

Сфотографируйте:

• шильду оборудования (модель, серийный номер, версия);
• плату целиком – с двух сторон;
• зоны с видимыми повреждениями (вздутия, следы гари, потемнения);
• разъёмы и подключённые шлейфы – чтобы потом собрать в правильном порядке.

Это не формальность. При передаче в ремонт эти фото ускоряют диагностику и помогают инженеру понять, что именно произошло.

Не разбирайте плату самостоятельно

Если вы не работаете с электроникой ежедневно – не пытайтесь снять компоненты, «прозвонить» мультиметром или почистить плату растворителем. Статическое электричество, неверный демонтаж и остатки флюса могут добить то, что ещё можно восстановить.

Как понять, ремонт или замена: критерии оценки

Что говорит в пользу ремонта

• Оборудование снято с производства – новый блок не купить или поставка займёт месяцы.
• Стоимость простоя выше стоимости ремонта – линия стоит, каждый день – потери.
• Плата имеет уникальные калибровки – привязана к конкретному механизму (актуально для ЧПУ).
• Повреждение локальное – выгорел один узел, остальное цело.

Что говорит в пользу замены

• Плата повреждена настолько, что восстановление нерентабельно – см. раздел «Когда ремонт невозможен».
• Новый блок доступен и стоит дешевле ремонта – редкий случай, но бывает.
• Оборудование планируется к списанию в ближайшие месяцы.

Ориентир по стоимости: компонентный ремонт обычно составляет 20 – 40% от цены нового блока. Если учесть, что поставка нового узла занимает недели, а простой линии стоит значительно дороже, ремонт часто окупается уже за первые дни.

Подробное сравнение методов – в статье о компонентном ремонте.

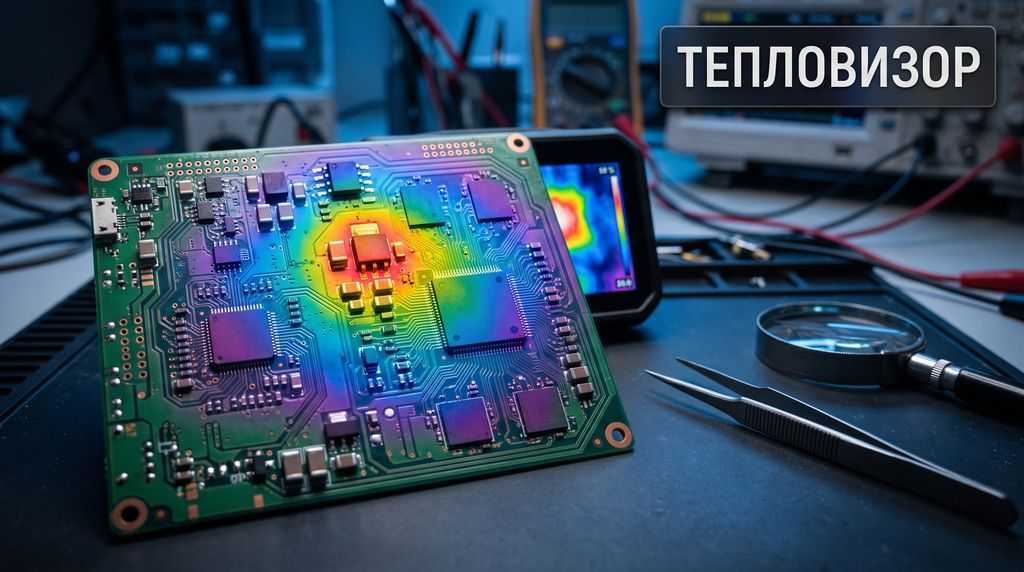

Скрытые дефекты, которые не видны при внешнем осмотре

Значительная часть отказов промышленной электроники связана не с видимыми сгоревшими элементами, а с деградацией внутренней структуры платы. Внешний осмотр здесь неэффективен.

Что скрывается внутри многослойной платы:

• Разрушение металлизации переходных отверстий (via) – возникает при термоциклировании, приводит к пропаданию межслойных соединений. Плата «то работает, то нет».
• Обрыв внутренних слоёв – многослойные платы (4 – 12 слоёв) могут иметь разрывы шин питания и «земли» под BGA-корпусами.
• Межслойные замыкания – часто проявляются только под нагрузкой и при нагреве.
• Деградация конформного лака под воздействием паров СОЖ, масел и моющих жидкостей – оголяет проводники и ускоряет коррозию.

Как это выявляется:

• тепловизионный контроль – локализация перегретых зон и скрытых замыканий;
• подача малых токов – поиск утечек;
• сигнатурный анализ – сравнение эталонной и аварийной сигнатуры.

Именно поэтому диагностика платы занимает 24 – 72 часа, а не «пять минут на столе».

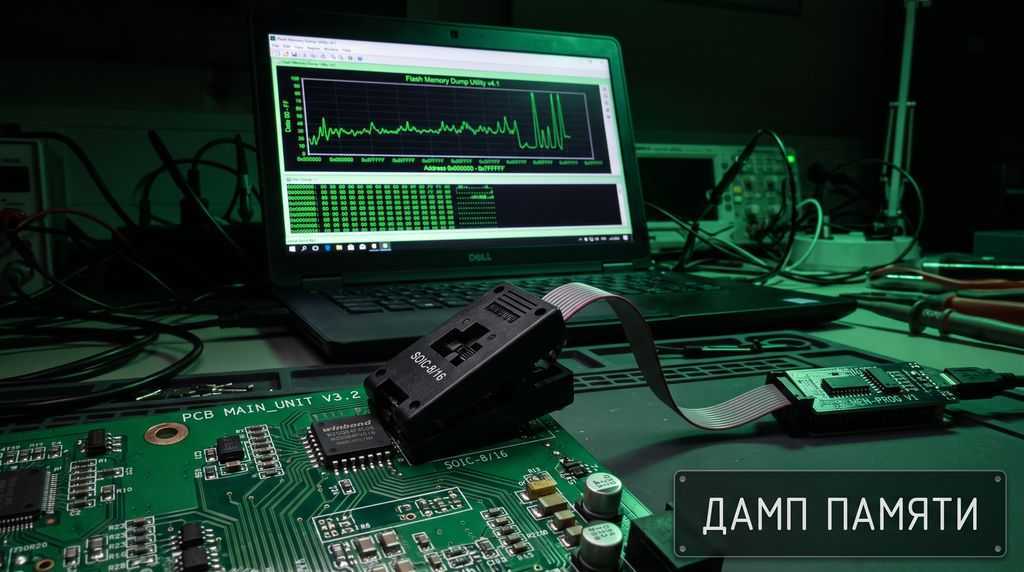

Что нельзя делать до диагностики: защита прошивок

Почему это критично

Если на плате установлен закрытый микроконтроллер или ПЛИС (FPGA/CPLD), первое действие – не подача питания, а проверка целостности цепей питания и снятие образов с незащищённых микросхем памяти (EEPROM, NOR/NAND Flash).

Если чип имеет установленные биты защиты (Lock bits), попытка слепого вычитывания или замены без резервной копии может привести к безвозвратной утрате прошивки. Для плат ЧПУ, медицинского и лифтового оборудования это означает потерю уникальных калибровок, которые невозможно восстановить.

Что мы делаем в таких случаях

• Фиксируем состояние платы до любого вмешательства.
• Снимаем дампы с незащищённых микросхем памяти на программаторе.
• Работаем с дубликатами и донорскими платами.
• При необходимости применяем методы обхода защиты, не разрушая оригинальный дамп.

Если прошивка уже утеряна – мы восстанавливаем данные отдельно. Подробнее: Восстановление данных промышленной электроники.

Инструментальный контроль: чем мы работаем

Мы работаем не «на глаз», а с измеримыми параметрами. Это позволяет сравнивать состояние платы до и после ремонта и давать гарантию на результат.

Метод	Что выявляет	Контрольный диапазон

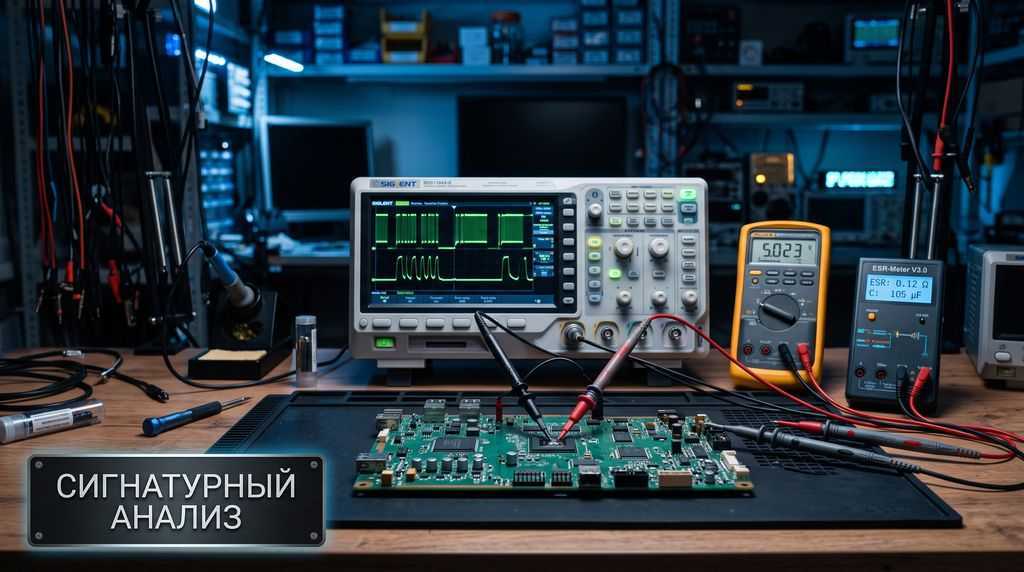

Сигнатурный анализ обесточенных цепей (VI-кривые)	Деградация полупроводниковых переходов без подачи питания	Сравнение с эталоном
Проверка ESR конденсаторов	Высохшие электролиты, которые «звонятся» мультиметром, но не работают под нагрузкой	10 – 100 кГц
Контроль пульсаций импульсных DC-DC стабилизаторов	Деградация выходных конденсаторов или ШИМ-контроллера	До 20 – 30 мВ
Тепловизионный контроль	Перегретые элементы, скрытые межслойные замыкания	–

Эти метрики фиксируются в отчёте и являются частью акта дефектации.

Когда ремонт невозможен: критерии неремонтопригодности

Честная экспертиза – часть нашей работы. Мы не берём в ремонт узлы, где восстановление технически невозможно или экономически нецелесообразно.

Критерии отказа:

• Карбонизация (обугливание) стеклотекстолита в зоне BGA – углеродный след проводит ток, восстановление изоляции ненадёжно.
• Механическая деформация платы с отрывом контактных площадок и разрушением внутренних слоёв.
• Повреждение заказных ASIC без аналогов и без донорских плат.
• Полное выгорание силовой части с повреждением нескольких слоёв.
• Разрушение кристалла микроконтроллера с безвозвратной утерей прошивки.

В таких случаях вы получаете мотивированное заключение и не платите за безрезультатную диагностику – предоплата возвращается в полном объёме.

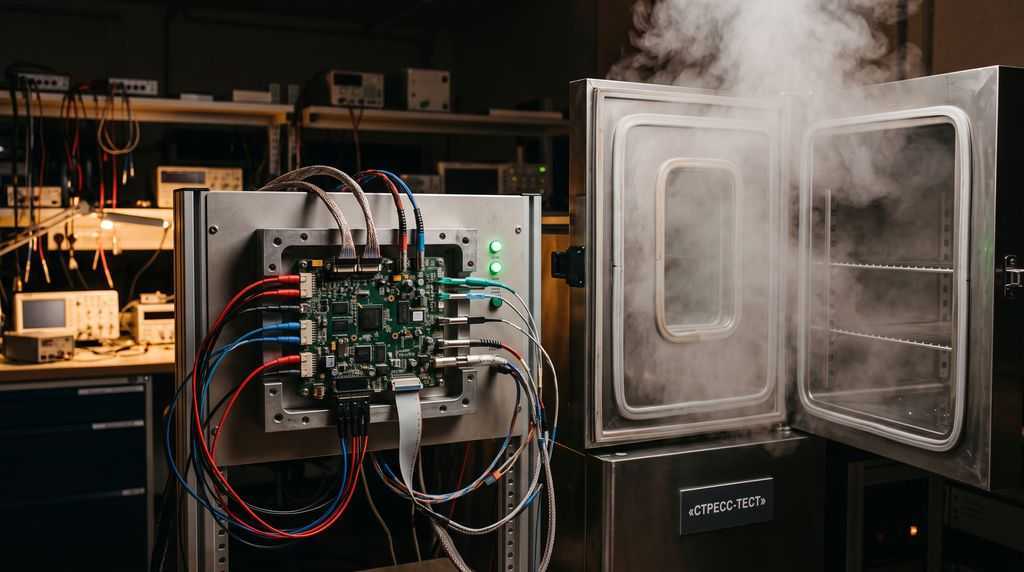

Стресс-тестирование: почему недостаточно «плата запустилась»

Недостаточно убедиться, что плата «запустилась на столе». Промышленная электроника работает в условиях вибраций, нагрева и помех. Плата, которая работает в лаборатории, может сбоить в шкафу управления.

Что входит в выходной контроль:

• Прогон на специализированном тестовом стенде – имитация реальных режимов работы.
• Проверка реакции опторазвязенных входов/выходов – критично для модулей ввода/вывода и ПЛК.
• Термоциклирование под номинальной нагрузкой – нагрев/охлаждение для выявления скрытых дефектов пайки и межслойных соединений.
• Проверка работы по промышленным шинам связи (Profibus, Profinet, CAN, Modbus) – если применимо.

Только после успешного прохождения всех этапов плата передаётся заказчику с гарантией.

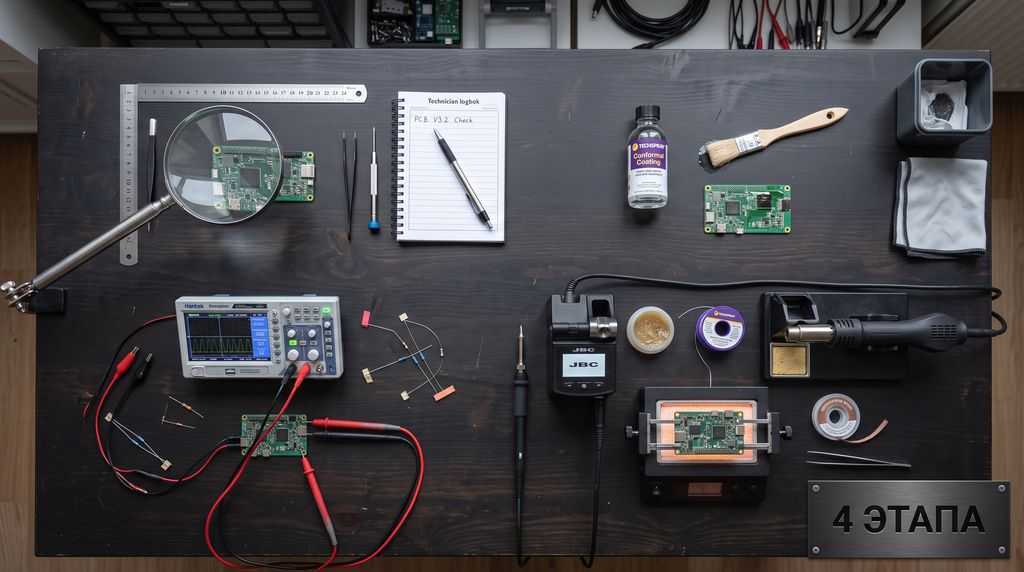

Технологическая карта восстановления

Этап	Действие	Контроль
1	Оптический и тепловизионный осмотр	Трещины пайки, перегрев, вздутия
2	Сигнатурный анализ без питания	Проверка переходов на тестере
3	Демонтаж/монтаж	ИК-пайка по термопрофилю, микропровод, УФ-маска
4	Защитная обработка	Ультразвуковая отмывка, влагозащитный лак

Подробнее о технологии пайки BGA-компонентов: Пайка BGA: технологии, этапы и инструменты.

Как отправить оборудование в ремонт

Если вы в Москве и области

Возможен забор оборудования курьером по согласованному адресу. Оформление – через заявку на сайте или по телефону.

Если вы в другом регионе

• Оформите заявку на сайте – согласуйте предварительный диагноз по телефону.

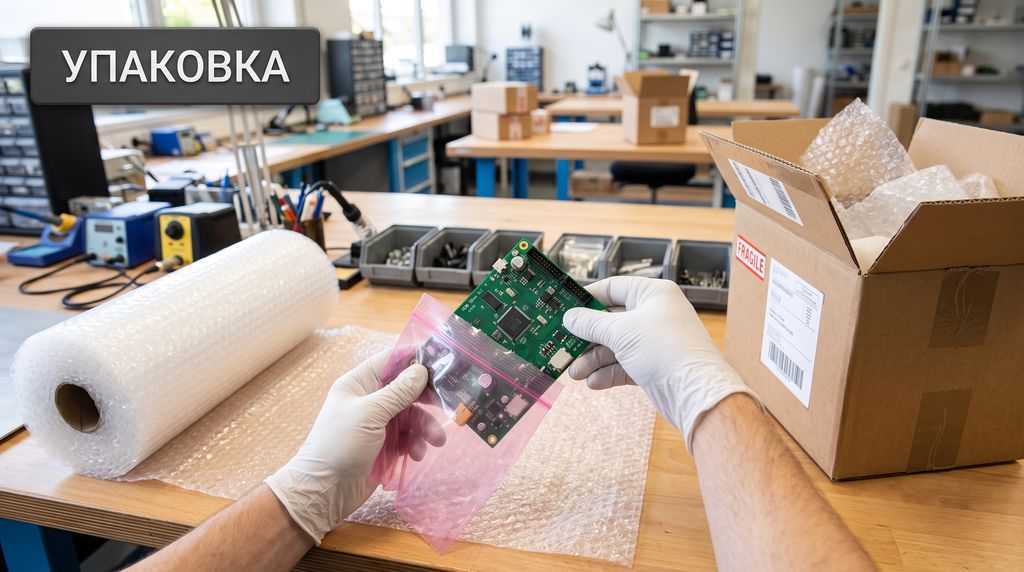

• Упакуйте оборудование:
  • платы и блоки – в ESD-пакет, затем в воздушно-пузырьковую плёнку в 2 – 3 слоя;
  • зафиксируйте блок внутри короба – исключите перемещение;
  • хрупкие узлы (энкодеры, панели HMI) – в отдельную жёсткую тару;
  • застрахуйте груз на полную стоимость.
• Отправьте транспортной компанией: СДЭК, Деловые Линии, ПЭК, Почта России.
• Сохраните трек-номер – мы подтверждаем приёмку в день поступления.

Сроки: с учётом пересылки – от 5 до 14 рабочих дней. Сам ремонт обычно занимает 3 – 7 дней.

Часто задаваемые вопросы

Что делать в первую очередь, если плата сгорела?

Обесточить оборудование, зафиксировать состояние (фото шильды и платы), не пытаться перезапустить или разбирать самостоятельно. Передать в диагностику.

Как понять, что плату нужно ремонтировать, а не менять целиком?

Признаки неисправности – пропадание сигналов, нагрев отдельных микросхем, видимые повреждения. Окончательное решение принимается после диагностики. Ориентир: ремонт обычно составляет 20 – 40% от стоимости нового блока. В 85 – 90% случаев компонентный ремонт возможен и экономически оправдан.

Ремонтируете ли вы платы после неудачного вмешательства других мастеров?

Да, это одно из наших профильных направлений. Восстанавливаем дорожки, переустанавливаем ошибочно заменённые детали, работаем с платами, которые другие сервисы признали неремонтопригодными.

Какие сроки ремонта для иногородних клиентов?

С учётом пересылки – от 5 до 14 рабочих дней. Сам ремонт обычно занимает 3 – 7 дней. Даём рекомендации по надёжной упаковке.

Даёте ли вы гарантию на восстановленное оборудование?

Да, гарантийный срок – 12 месяцев на все виды ремонтных работ. Распространяется на клиентов из Москвы и регионов.

Что, если вы не сможете отремонтировать оборудование?

Возвращаем предоплату в полном объёме. Диагностика остаётся бесплатной.
