Неисправности панелей оператора (HMI): диагностика, структура узлов, восстановление проекта
Панель оператора – это точка, где решение человека превращается в действие станка. Когда экран гаснет или сенсор перестаёт отвечать, останавливается вся линия. В этой статье разбираем не только типовые причины отказов, но и то, что обычно остаётся за кадром: структуру панели по узлам, признаки деградации каждого элемента, критический регламент резервного копирования проекта визуализации перед любым ремонтом, инженерные критерии подбора тачскринов и измеримые параметры диагностики. Материал рассчитан на инженеров АСУ ТП, которым нужны практические инструменты, а не общие рекомендации.
Почему панели оператора выходят из строя
Панель оператора стоит на стыке двух миров: физического цеха и логики ПЛК. Оператор касается стекла, видит реакцию линии и вводит уставки – но за этим стоят матрица, сенсор, процессорная плата и десятки метров шлейфов. Чем плотнее график работы оборудования, тем быстрее накапливается усталость компонентов: вибрация, тепло, пыль и скачки питания делают своё дело. Отказ панели – это не просто «погас экран», это остановка линии и простой, который считается в часах и рублях.
Основные причины неисправностей панелей оператора

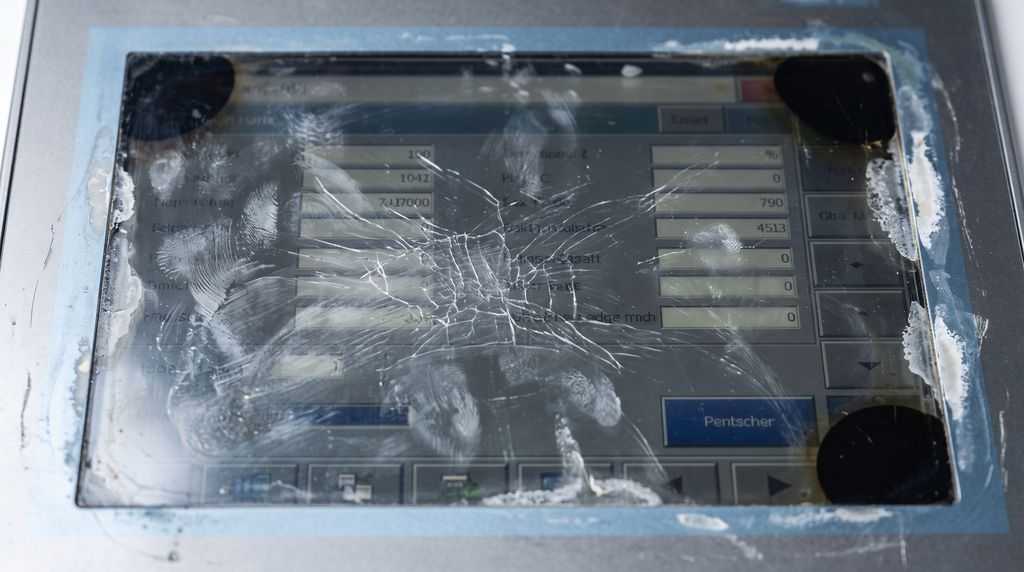

Физический износ сенсорных экранов
Резистивный тачскрин стирается там, где оператор чаще всего нажимает: зоны «Пуск», «Стоп», ввод уставок. Проводящий слой истончается, координаты «плывут», а в углах появляются зоны, которые перестают реагировать вовсе. Влага, СОЖ и масла ускоряют расслоение клеевого слоя. Если калибровка через сервисное меню не возвращает линейность – стекло меняют, а в тяжёлых случаях весь дисплейный модуль.

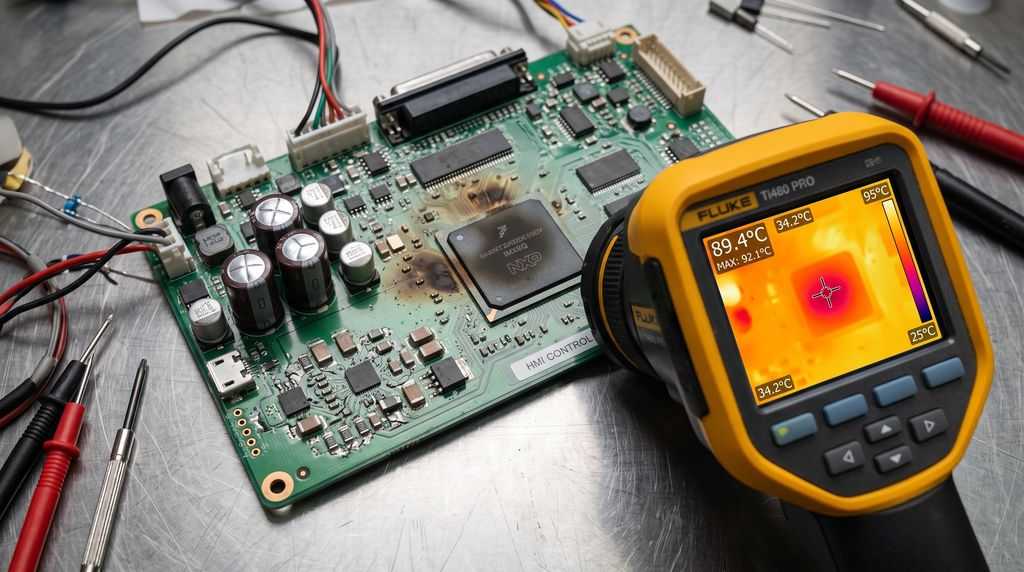

Выход из строя внутренних электронных компонентов
Вибрация от станка и тепловые циклы «нагрев – остывание» постепенно разрушают паяные соединения. Первыми сдают BGA-корпуса видеоконтроллера и процессора: под чипом появляются микротрещины, панель начинает зависать или уходить в перезагрузку. Конденсаторы в цепях питания теряют ёмкость, а ключи DC-DC конвертеров – деградируют. Диагностика таких дефектов требует не только мультиметра, но и тепловизора, и осциллографа. Ремонт – компонентный, с заменой конкретных элементов, а не платы целиком.

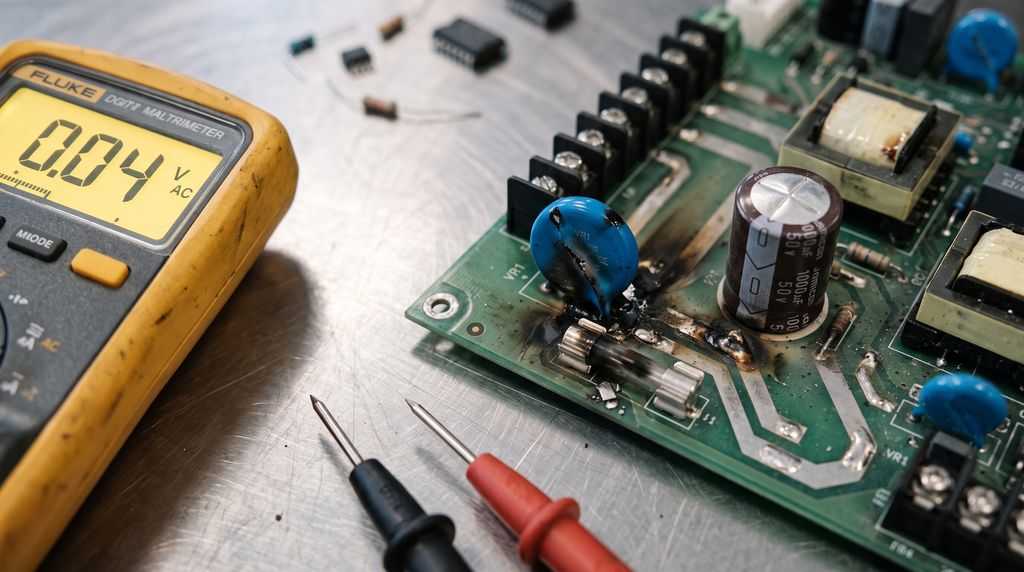

Повреждения систем питания
Импульсные помехи от соседнего оборудования и просадки в цеховой сети бьют по входным цепям панели. Варисторы и предохранители принимают удар первыми, но если защита не сработала – страдают стабилизаторы и ШИМ-контроллеры. Симптомы: панель не включается вовсе или выключается под нагрузкой, когда оператор запускает линию. Ремонт – замена сгоревших компонентов входной цепи и проверка выходных напряжений DC-DC.
Программные сбои
Ошибки прошивки, повреждение файловой системы или устаревшее ПО могут вызвать:
- Потерю связи с контроллерами.
- Невозможность обновления данных.
Решение: перепрошивка панели, восстановление конфигурации.

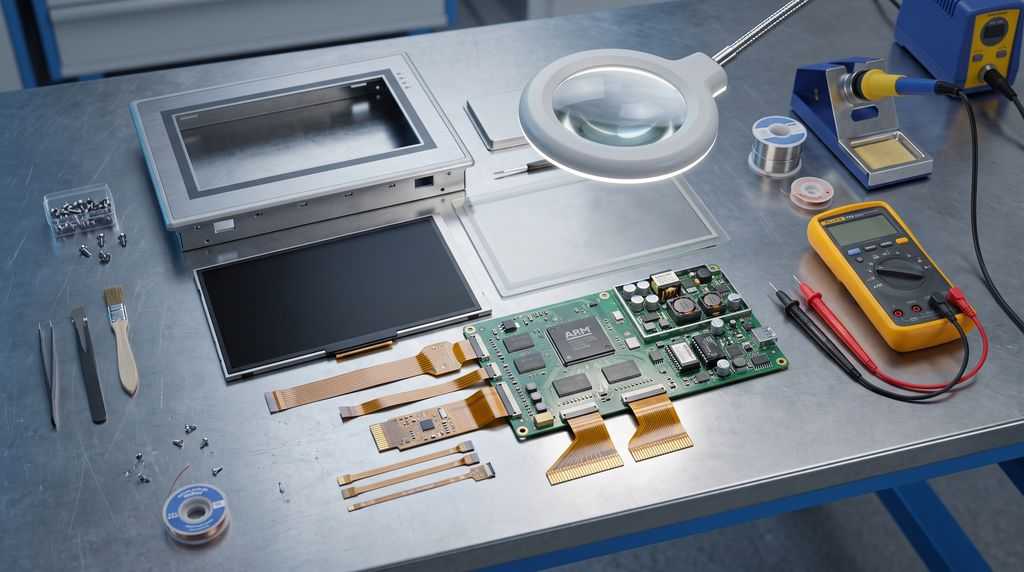

Структура панели оператора и признаки отказа узлов
Чтобы диагностика была точной, важно понимать, из каких узлов состоит панель и как проявляется деградация каждого из них.
| Узел | Как проявляется отказ |
|---|---|
| TFT/LCD-матрица | Появляются горизонтальные или вертикальные полосы, часть экрана белеет или чернеет, «битые» пиксели разрастаются |
| Тачскрин (резистивный или PCAP) | Координаты нажатия смещаются, угловые зоны перестают отвечать, возможны самопроизвольные срабатывания |
| Контроллер дисплея | Подсветка работает, но изображения нет; цвета искажены или экран показывает «шум» |
| Процессорная плата | Панель зависает на заставке, циклически перезагружается, теряет связь с ПЛК |
| DC-DC конвертер | Устройство выключается под нагрузкой, перезагружается без причины, ядро процессора получает нестабильное питание |
| Интерфейсы связи (RS-232/485, CAN, Profibus, Ethernet) | Обмен с контроллером пропадает: PLC Timeout, Comm Error, потеря пакетов |
Таблица характерных неисправностей HMI
| Симптом | Вероятная причина |
|---|---|
| Экран тёмный, статусная индикация работает, панель отвечает на пинг | Неисправность подсветки: сгорел предохранитель подсветки, пробит ключ LED-драйвера, отказ инвертора CCFL |
| Смещение точки нажатия (раскалибровка), нет реакции в определённых зонах | Механический износ проводящего слоя резистивной плёнки, обрыв дорожки на шлейфе тачскрина |
| Белый экран при включении, полосы, артефакты изображения | Отвал видеопроцессора, повреждение буфера графической памяти, обрыв линий LVDS-шлейфа матрицы |
| Панель висит на заставке загрузки (Bootloop) | Повреждение служебных секторов NAND-памяти, сбой загрузчика (Bootloader), деградация питания ядра процессора |
Если диагностика показывает, что требуется замена компонентов, а не только программная настройка, компонентный ремонт обычно быстрее и выгоднее, чем замена устройства целиком.
Этапы профессионального ремонта
Комплексная диагностика панели оператора
Диагностика начинается с внешнего осмотра: следы перегрева, вздутые конденсаторы, повреждённые шлейфы, залипание кнопок. Затем – проверка входного питания и выходных напряжений DC-DC конвертера под нагрузкой. Отдельно тестируется подсветка (VLED), линии LVDS и целостность шлейфов тачскрина. На завершающем этапе – проверка интерфейсов связи и, если возможно, чтение журнала ошибок из памяти панели.

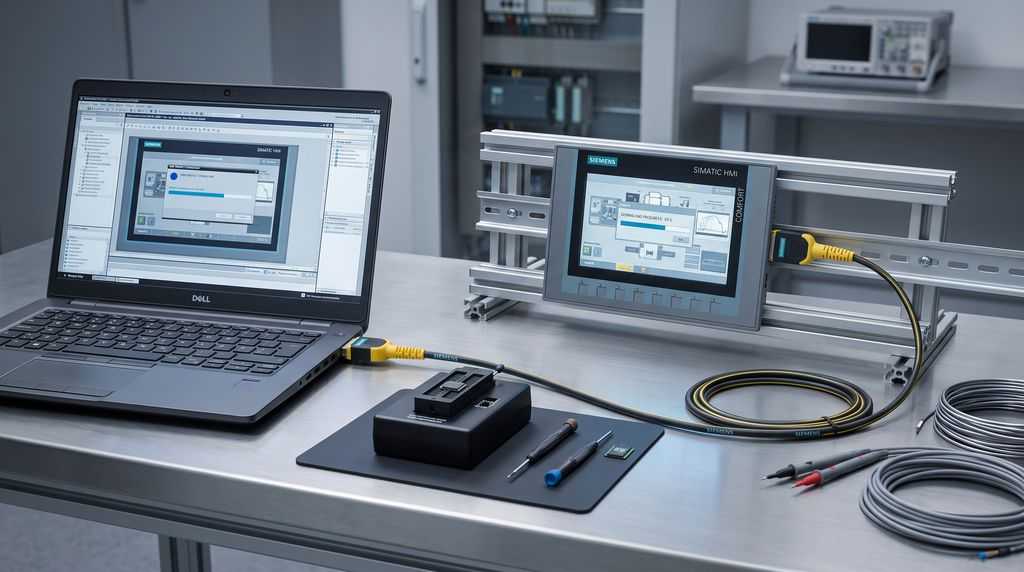

Регламент резервного копирования проекта визуализации
Перед любыми паяльными работами необходимо выполнить следующую последовательность:
- Считать проект визуализации (HMI Project, рецепты, архивы аварий, экранные формы) через сервисное ПО: WinCC flexible, TIA Portal, GP-Pro EX, EasyBuilder.
- При невозможности Upload – снять побитовый дамп Flash/NAND-памяти на программаторе.
- Только после создания резервной копии приступать к замене микросхем.
Риск без резервного копирования: безвозвратная потеря проекта визуализации при сбое прошивки, очистке памяти или слепой замене микросхем. Восстановление в таком случае невозможно без оригинального файла проекта от производителя линии. Если Flash/NAND-память панели физически повреждена и требуется извлечение рецептов и алгоритмов, это задача для восстановления данных промышленной электроники.
Восстановление работоспособности
- Замена сенсорных модулей и дисплеев.
- Ремонт печатных плат (перепайка компонентов, устранение обрывов).
- Обновление ПО и настройка параметров связи.

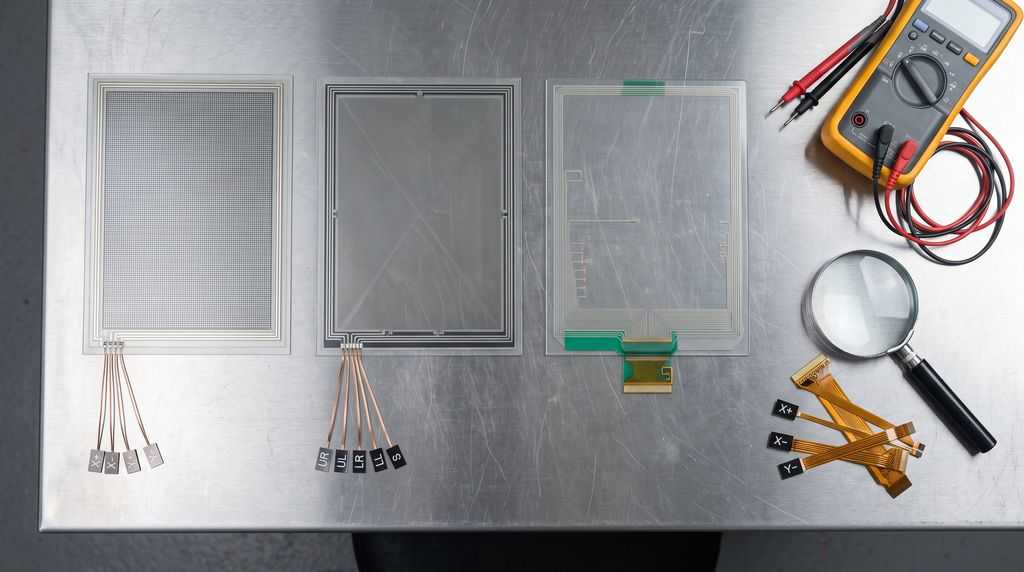

Критерии подбора сенсорных стёкол
| Параметр | Резистивные | PCAP (проекционно-ёмкостные) |
|---|---|---|
| Тип | 4-wire / 5-wire / 8-wire | Мультитач |
| Распиновка шлейфа | X+, X−, Y+, Y− | — |
| Сопротивление слоёв | Проверяется мультиметром | — |
| Склейка | LOCA/OCA-клей, без пыли и пузырей | LOCA/OCA-клей |
| Применимость | Работа в промышленных перчатках, агрессивные среды | Высокая чувствительность, мультитач-жесты |
Риск неправильного подбора: установка неподходящего стекла приводит к «мёртвым зонам», самопроизвольным нажатиям от наводок станка или невозможности работы в промышленных перчатках.
Модернизация устаревшей подсветки
Замена старых хрупких ламп CCFL с высоким энергопотреблением на современные надёжные LED-линейки с установкой согласующего драйвера постоянного тока. Это снижает энергопотребление, устраняет риск отказа инвертора и продлевает срок службы панели.
Комплексное функциональное тестирование HMI
Измеримые параметры:
- Напряжение подсветки (VLED) – в пределах спецификации.
- Размах пульсаций по шинам питания процессора и памяти (+3.3V, +1.8V, +1.2V) – не более 20 – 30 мВ.
- Сопротивление каналов RS-422/485 и Ethernet относительно земли – в допустимых пределах.

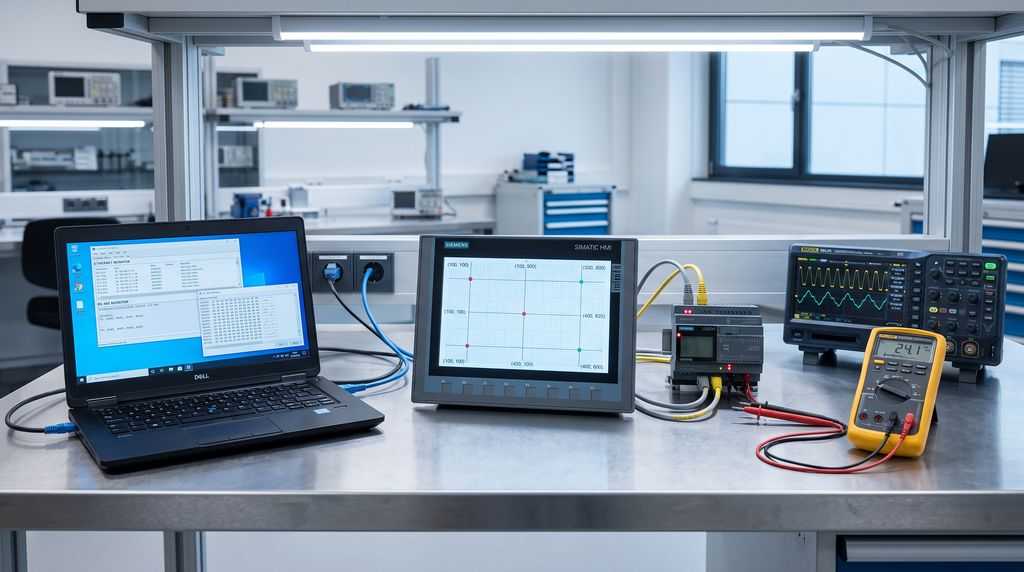

Тестовый стенд:
- Загрузка тестового проекта.
- Проверка линейности тачскрина по координатной сетке (обязательно угловые зоны).
- Тест обмена данными с эмулятором ПЛК по портам RS-232/485, CAN, Profibus, Ethernet.
Риск без стенда: панель включается «на столе», но теряет связь с контроллером (PLC Timeout / Comm Error) при подключении к промышленной шине. Если панель теряет связь с ведущим контроллером, причина может быть не в самой панели, а в ремонте контроллеров и ПЛК – стоит проверить обе стороны обмена. Подробнее об организации промышленных интерфейсов и протоколов обмена читайте в статье «Комплексный ремонт ПЛК и промышленных контроллеров».
Профилактика и увеличение срока службы
- Протирать экран мягкой тканью без абразивов и растворителей – агрессивная химия разрушает покрытие тачскрина.
- Раз в полгода проверять затяжку разъёмов питания и интерфейсных кабелей: вибрация ослабляет контакт.
- Следить за температурой в шкафу: перегрев сокращает срок службы подсветки и электролитов.
- Обновлять прошивку только по регламенту производителя – «на всякий случай» здесь не работает.
- Держать актуальную резервную копию проекта визуализации вне панели.
Частые вопросы
Панель не включается – с чего начать диагностику?
Сначала убедитесь, что на вход панели приходит питание нужного номинала. Затем проверьте выходные напряжения DC-DC конвертера: если они в норме, а экран остаётся тёмным – проблема в подсветке или матрице. Если панель доступна по сети (отвечает на пинг), но изображения нет, вероятнее всего, отказала подсветка или шлейф матрицы.
Сенсор реагирует со смещением – можно ли откалибровать?
Раскалибровка резистивного тачскрина часто устраняется программной калибровкой через сервисное меню. Если калибровка не помогает и появляются «мёртвые зоны» – вероятен механический износ проводящего слоя, требуется замена сенсорного стекла.
Как не потерять проект визуализации при ремонте?
Перед любыми паяльными работами обязательно считайте проект через сервисное ПО (WinCC flexible, TIA Portal, GP-Pro EX, EasyBuilder) или снимите побитовый дамп Flash/NAND-памяти на программаторе. Без резервной копии восстановление проекта невозможно.
Панель загружается до заставки и зависает – что это?
Bootloop обычно вызван повреждением служебных секторов NAND-памяти, сбоем загрузчика или деградацией питания ядра процессора. Требуется аппаратная диагностика с проверкой питания и, при необходимости, перепрошивка через программатор.
Что важно запомнить перед ремонтом
Панель оператора – это не просто экран, а полноценный вычислительный узел: матрица, тачскрин, контроллер дисплея, процессорная плата, DC-DC конвертер и интерфейсы связи. Отказ любого из них останавливает линию. Поэтому диагностика должна быть системной: от проверки питания и подсветки до анализа обмена с ПЛК. А любое вмешательство в аппаратную часть – только после резервного копирования проекта визуализации.
Ключевые выводы:
- Не меняйте компоненты вслепую – сначала определите, какой узел отказал: подсветка, тачскрин, контроллер дисплея или процессорная плата.
- Резервное копирование проекта – обязательный первый шаг. Без дампа Flash / NAND или Upload через сервисное ПО восстановление визуализации может стать невозможным.
- Подбор тачскрина – инженерная задача, а не «по размеру стекла». Тип сенсора, распиновка, сопротивление слоёв и способ склейки влияют на работу в реальных условиях цеха.
- Тестирование вне станка недостаточно. Панель, работающая «на столе», может терять связь с ПЛК при подключении к промышленной шине.
