Ремонт панелей оператора с поврежденным тачскрином: диагностика и восстановление
На современном промышленном предприятии панель оператора (HMI – Human-Machine Interface) выступает ключевым узлом взаимодействия между человеческим фактором и сложной автоматикой (ПЛК, частотными преобразователями, датчиками).
Тачскрин – самый эксплуатируемый и одновременно самый уязвимый элемент HMI. Постоянные нажатия (нередко в перчатках или с чрезмерным усилием), агрессивная среда цеха, вибрации и пыль приводят к тому, что сенсорный ввод теряет точность либо полностью отказывает.
Сбой сенсорного экрана проявляется по-разному. В одних случаях это визуальное повреждение – трещины, сколы, разрушение защитного стекла. В других – физически экран абсолютно цел, однако реакция на касания отсутствует полностью или локально. Остановка HMI часто приводит к простою всей технологической линии, из-за чего главный механик или энергетик сталкивается с риском длительного ремонта или дорогостоящей закупки нового терминала.
Покупка новой панели оператора в текущих реалиях связана с длинными сроками поставки и высокими финансовыми затратами. Более того, многие линейки (например, предыдущие серии Siemens Simatic или Pro-face) сняты с производства, а переход на аналоги требует перепроектирования шкафа АСУ ТП и переработки проекта в средах разработки (TIA Portal, WinCC, EasyBuilder). В 80% случаев проблему можно решить восстановлением имеющегося устройства.
Мы выполняем ремонт панелей оператора на компонентном уровне с гарантией до 12 месяцев.
Почему тачскрин перестаёт работать
Выход сенсорного узла из строя обусловлен как механическими факторами, так и аппаратными сбоями управляющей электроники.
- Механические повреждения: Удары, падения предметов, проколы остроугольными инструментами. Образуются микротрещины, нарушающие токопроводящий слой.
- Износ резистивного слоя: Большинство промышленных HMI оснащены резистивными экранами (4-, 5- или 8-проводными). Со временем гибкая верхняя мембрана теряет эластичность, а внутреннее напыление оксида индия-олова (ITO) истирается в местах частых нажатий (кнопки «Пуск», «Сброс»).
- Загрязнение и проникновение жидкостей: Масляный туман, СОЖ, пыль и влага, проникающие под прижимную рамку или корпус панели, замыкают контакты по периметру сенсора.
- Отказ контроллера сенсора: Выход из строя специализированной микросхемы на материнской плате, отвечающей за оцифровку координат касания (АЦП), в результате перегрева или скачка напряжения.
- Проблемы с гибким шлейфом: Обрыв токопроводящих дорожек, залом шлейфа тачскрина, окисление или разрушение контактов в ZIF-разъеме на плате.
- Сбой калибровки: Программный сбой в энергонезависимой памяти (EEPROM / Flash) или повреждение конфигурационных файлов системы, при котором смещаются координаты оси X/Y.
Первичная диагностика – что можно проверить на месте
Прежде чем снимать панель и отправлять её в сервисный центр, инженеры КИПиА могут выполнить базовый комплекс проверок непосредственно на объекте:
- Визуальный осмотр: Проверьте поверхность сенсорного стекла при боковом освещении. Ищите сколы, глубокие царапины, продавливания мембраны и геометрические деформации корпуса.
- Очистка экрана и прижимной рамки: Отключите питание HMI. Тщательно очистите поверхность специализированным составом, удалив грязь, масляную пленку и отложения из-под уплотнительной рамки, которые могут вызывать ложные «залипающие» нажатия.
- Программная калибровка: Если сенсор реагирует со смещением, выполните калибровку (Touch Calibration) через системное меню. Если сенсор полностью нечувствителен, подключите к USB-порту панели стандартную компьютерную мышь – это позволит зайти в сервисные настройки HMI и запустить утилиту калибровки.
- Проверка целостности шлейфа: При наличии допуска на вскрытие корпуса осмотрите ZIF-разъем подключения шлейфа сенсора к материнской плате на предмет перекосов, коррозии контактов и надежности фиксации.
Диагностика в лаборатории – поиск скрытых дефектов
Если первичные действия не дали результата, панель передается в инженерный центр для проведения глубокой компонентной диагностики.
+-----------------------------------------------------------------+
Лабораторный алгоритм диагностики HMI
+-----------------------------------------------------------------+
|
v
[Разборка корпуса] ---> Осмотр плат под микроскопом (следы залития/гари)
|
v
[Прозвонка шлейфа] ---> Измерение сопротивления дорожек мультиметром
|
v
[Проверка сенсора] ---> Замер сопротивления между обкладками ITO (X/Y)
|
v
[Анализ контроллера] -> Осциллографирование сигналов АЦП и шины I2C/SPI
|
v
[Тестирование питания]-> Проверка опорных напряжений и пульсаций (ESR)Инженер локализует неисправность, разграничивая физический дефект самого сенсорного стекла, деградацию шлейфа, сбой микросхемы контроллера или дефекты линии питания.
Варианты ремонта в зависимости от неисправности
| Неисправность | Решение | Сложность |
|---|---|---|
| Разбитое стекло | Замена сенсорного стекла (Touch Screen) в сборе | Средняя |
| Износ сенсора (резистивный) | Демонтаж деградировавшей резистивной мембраны, установка новой | Средняя |
| Повреждён шлейф | Восстановление токопроводящих дорожек методом микропайки или замена шлейфа | Низкая / средняя |
| Отказ контроллера сенсора | BGA / SMD-перепайка микросхемы контроллера, обвязки АЦП на плату | Высокая |
| Программный сбой (калибровка) | Сброс на заводские настройки, обновление прошивки (Firmware), перекалибровка | Низкая |
Когда ремонт панели оператора не имеет смысла
Несмотря на широкие возможности компонентного восстановления, существуют ситуации, когда ремонт нецелесообразен:
- Тотальное разрушение ЖК-матрицы: Обширные трещины с утечкой жидких кристаллов (черные пятна), повреждение поляризаторов и матричных шлейфов (COF), когда стоимость замены дисплейного модуля в сборе превышает цену б/у панели в рабочем состоянии.
- Катастрофическое повреждение процессорной платы: Сквозной прогар многослойной печатной платы, межслойное замыкание после сильного залития химически активными жидкостями, коррозия 40% и более элементов.
- Отсутствие запчастей: Устаревшие проприетарные матрицы или редкие сенсорные стекла снятых с производства серий, восстановление которых невозможно даже путем подбора аналогов.
- Экономическая нецелесообразность: Суммарная стоимость комплектующих и работ превышает 60 – 70% от стоимости нового устройства аналогичной функциональности.
Реальный кейс – восстановление панели Siemens KTP700
- Модель: Siemens Simatic KTP700 Basic (6AV2123-2GB03-0AX0).
- Проблема: Панель включается, корректно отображает графический интерфейс, но полностью отсутствует реакция на нажатия в правой части экрана. Оператор не мог подтвердить аварийные сообщения и запустить цикл.
- Лабораторная диагностика: Разборка показала отсутствие механических повреждений стекла. Замер сопротивления резистивного слоя мультиметром выявил обрыв токопроводящей дорожки ITO в правой рабочей зоне из-за истирания мембраны. Контроллер сенсора и шлейф – исправны.
- Решение: Проведена прецизионная отклейка поврежденного сенсора от LCD-матрицы, очистка дисплея от старого OCA-клея / скотча, монтаж нового резистивного тачскрина с последующей программной калибровкой координат.
- Результат: Панель прошла суточные прогонные испытания на стенде. Итоговая стоимость ремонта составила всего 35% от цены новой панели Siemens, экономия клиента – 65%.
Часто задаваемые вопросы (FAQ)
Можно ли отремонтировать панель оператора, если она не реагирует на касания?
Да, в 90% случаев такая неисправность успешно устраняется. Причина кроется либо в износе сенсорного слоя стекла, либо в повреждении шлейфа, либо в отказе контроллера на плате. Все эти узлы подлежат замене или ремонту.
Сколько стоит ремонт тачскрина на панели Siemens?
Точная стоимость определяется по результатам диагностики и зависит от диагонали экрана (KTP400, KTP700, KTP1200), типа сенсора и характера поломки. В среднем компонентный ремонт обходится в 20 – 40% от стоимости нового HMI.
Как отличить проблему в сенсоре от проблемы в контроллере?
Проблема в сенсоре часто сопровождается локальным отказом (не работает отдельная зона) или физическим повреждением. Отказ контроллера обычно приводит к полному отсутствию реакции экрана, ошибкам инициализации Touch-контроллера при загрузке OS или плавающим сбоям по всем осям. Точный диагноз устанавливается лабораторным измерением сигналов.
Можно ли заменить только стекло, а не всю панель?
Да. Замена сенсорного стекла (тачскрина) без замены дорогостоящей LCD-матрицы и процессорной платы – это стандартная инженерная процедура, позволяющая сэкономить существенную часть бюджета.
Как отправить панель в ремонт в «Икс Пром Суппорт»?
Вы можете привезти оборудование самостоятельно на наш склад или отправить его любой транспортной компанией (СДЭК, Деловые Линии, ПЭК) из любого региона России. Для жителей Москвы и Московской области доступна курьерская доставка.
Оставьте заявку на диагностику панели оператора
Если промышленная панель оператора выключилась, потеряла чувствительность сенсора или выдает ошибки – не спешите списывать оборудование. Специалисты нашего сервисного центра проведут бесплатную входную диагностику и подберут оптимальный вариант восстановления.
О компании
Инженерный центр «Икс Пром Суппорт» (X-SPT) специализируется на профессиональном ремонте панелей оператора (HMI) всех типов и поколений. Мы выполняем компонентную замену сенсорных стёкол, восстановление ЖК-матриц, ремонт шлейфов и контроллеров, а также глубокое восстановление планарных плат для промышленного оборудования Siemens (Simatic, KTP, TP, OP, MP), Weintek, Schneider Electric (Harmony), Omron, Mitsubishi, Pro-face, Delta и других мировых производителей.

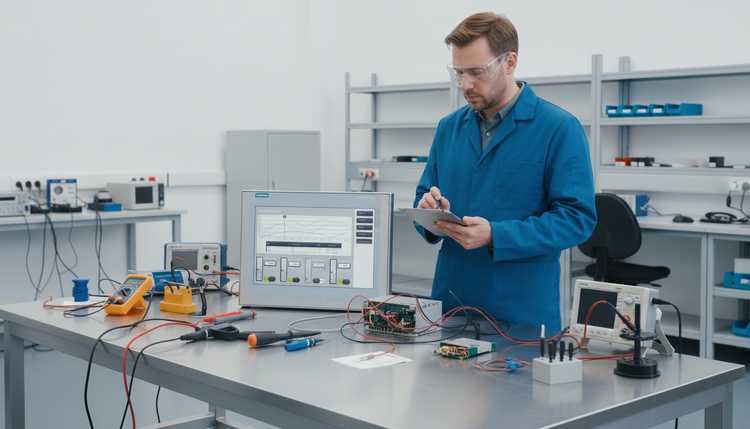

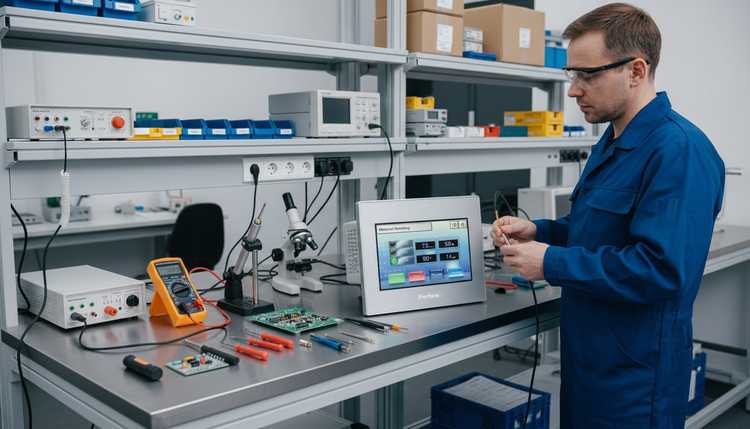

Наша лаборатория в Москве оснащена специализированным оборудованием для диагностики и ремонта HMI-терминалов: стендами для тестирования сенсоров, осциллографическими комплексами, инфракрасными паяльными станциями для работы с BGA-компонентами. Мы работаем с юридическими лицами по всей России, принимаем оборудование через транспортные компании (СДЭК, «Деловые Линии», ПЭК), а для предприятий Москвы и Московской области доступен выезд инженера на объект.
