Замена сенсорного стекла на панели оператора HMI: когда это выгодно и как делается
Сенсорные панели оператора (HMI) – это главный человеко-машинный интерфейс на современном производстве. Через них инженеры и операторы задают параметры технологических процессов, отслеживают аварийные сигналы и управляют работой целых линий. Из-за постоянной эксплуатации в жестких промышленных условиях тачскрины регулярно подвергаются абразивному износу, ударам, воздействию химических реагентов и агрессивному нажатию в защитных перчатках или с помощью подручных предметов.
В результате поверхность покрывается глубокими царапинами, трескается или полностью теряет чувствительность. Кажется, что отказ управляющего элемента требует немедленной покупки нового терминала. Однако приобретение актуальных аналогов (Siemens KTP / TP, Schneider Harmony, Weintek) обойдется в сотни тысяч рублей, а оригинальные устройства прошлых поколений часто уже официально сняты с производства и недоступны к срочной поставке.
Покупка новой панели оператора только из-за разбитого тачскрина – это неоправданная переплата. В 80% случаев LCD-матрица и внутренние электронные платы остаются полностью исправными. Если панель вышла из строя, мы выполняем ремонт панелей оператора на компонентном уровне, включая замену стекла, что позволяет восстановить прибор в 3 – 5 раз дешевле покупки нового оборудования.
Какие бывают типы сенсорных стёкол
В промышленном HMI-оборудовании применяются две ключевые технологии сенсорного ввода. Понимание их конструктивных отличий критично для корректного подбора запчастей при восстановлении.
- Резистивные стёкла (Resistive Touchscreen): состоящие из гибкой верхней мембраны и жесткой стеклянной подложки, покрытых проводящими слоями (ITO). Нажатие приводит к физическому контакту слоев и изменению сопротивления. Это абсолютный стандарт для промышленности.
- Ёмкостные стёкла (Projected Capacitive / PCAP): работают на основе регистрации изменения емкости электрического поля при приближении проводящего объекта (пальца). Обеспечивают высокую прозрачность и поддержку multi-touch, но требовательны к условиям эксплуатации.
| Характеристика | Резистивное сенсорное стекло | Ёмкостное сенсорное стекло (PCAP) |
|---|---|---|
| Принцип работы | Механическое замыкание двух проводящих слоев при нажатии | Изменение электрической емкости поверхности |
| Работа в перчатках / стилусом | Да (откликается на любое физическое давление) | Ограниченно (требуются специальные токопроводящие перчатки) |
| Устойчивость к загрязнениям | Не восприимчиво к пыли, маслу, водяной пленке | Возможны ложные срабатывания при попадании капель или масла |
| Ремонтопригодность | Высокая (простая геометрия и стандартные шлейфы) | Средняя (требуется сопряжение с контроллером тачскрина) |
| Область применения | Промышленные цеха, агрессивные среды, станки ЧПУ | Чистые производства, пищевая промышленность, лабораторные HMI |
Признаки того, что требуется замена стекла
Проблемы с тачскрином обычно развиваются по нескольким сценариям. Замена стекла необходима при проявлении следующих симптомов:
- Паутина трещин и сколы: механическое разрушение верхнего слоя. Даже если сенсор продолжается откликаться, осколки могут повредить ЖК-матрицу, а сквозь трещины внутрь проникают влага и токопроводящая пыль.
- Глубокие царапины и потёртости: износ абразивами затрудняет читаемость экрана и приводит к стиранию проводящего слоя.
- Полное отсутствие отклика на касания: тачскрин не реагирует на нажатия ни в одной из областей, хотя само изображение выводится без искажений.
- «Мёртвые» зоны: панель откликается только в центре или по краям, отдельные кнопки на интерфейсе перестают нажиматься.
- Постоянный сдвиг координат (нелинейность): точка нажатия не совпадает с местом клика, а программная калибровка либо выдает ошибку, либо сбивается сразу после перезагрузки HMI.
Что можно проверить до замены стекла
Перед тем как отправлять панель в сервисный центр, инженеру на объекте стоит выполнить базовую диагностику, чтобы исключить программные и внешние факторы:
- Программная калибровка: зайдите в системное меню HMI (System Menu / Control Panel) с помощью внешней USB-мыши или при подаче питания и запустите процедуру Touch Calibration.
- Очистка поверхности: удалите с экрана слой защитной пленки, застывшее масло или химический налет. Резистивные стёкла могут давать постоянный ложный контакт при зажатии грязи под рамкой корпуса.
- Проверка питающего напряжения: нестабильные 24 В от просевшего блока питания могут вызывать сбои в работе внутреннего контроллера ввода.
- Состояние гибкого шлейфа: при разборке визуально проверьте шлейф тачскрина на предмет надломов, перегибов и окисления контактов в разъеме материнской платы.
Как происходит замена сенсорного стекла
Восстановление HMI-панели требует соблюдения условий чистой зоны (чтобы исключить попадание пыли между стеклом и матрицей) и аккуратного обращения с хрупкой LCD-матрицей.
- Разборка корпуса: Сборка с антистатической защитой (ESD). Инженер демонтирует заднюю крышку, снимает плату управления, контроллер интерфейсов и питающие шлейфы, изолируя дисплейный модуль.
- Отделение поврежденного стекла: Специализированной струной или термофеном размягчается заводской клеевой слой (OCA-пленка или двухсторонний скотч) по периметру матрицы, после чего старый тачскрин аккуратно отделяется от дисплея.
- Очистка поверхности LCD-матрицы: Поверхность матрицы очищается от остатков старого клея, обезжиривается специальными составами и обеспыливается в ламинарном боксе.
- Монтаж нового тачскрина: Наносится новый контурный адгезив или OCA-клей. Новое сенсорное стекло позиционируется с точностью до долей миллиметра и фиксируется на матрице.
- Сборка и аппаратная калибровка: Панель собирается в обратной последовательности. Проводится первичный запуск, подключение шлейфов и программная точная калибровка координат.
- Финишное тестирование: Выполняется проверка отклика по всей площади экрана во всех точках матрицы, проверка работы при нагреве и прогон под рабочей нагрузкой.
Когда замена стекла оправдана, а когда – нет
Замена тачскрина – это оптимальный выбор с точки зрения бюджета, но она имеет свои технические границы.
Замена стекла ОПРАВДАНА, если:
- LCD-матрица выводит четкое изображение без битых пикселей, цветных полос, темных пятен и потеков жидких кристаллов.
- Плата управления HMI полностью исправна: панель загружается, выходит на связь по RS-485 / Ethernet, исполняет управляющие скрипты.
- Оборудование снято с производства, и быстрая покупка аналогичной рабочей панели невозможна.
Замена стекла НЕ ОПРАВДАНА, если:
- Повреждена сама матрица (разбит кристаллоносный слой, нет подсветки, экран «залит» черным).
- Выгорел основной процессор, повреждены микросхемы памяти или материнская плата имеет термические повреждения после короткого замыкания. В таком случае требуется комплексный компонентный ремонт платы или полная замена устройства.

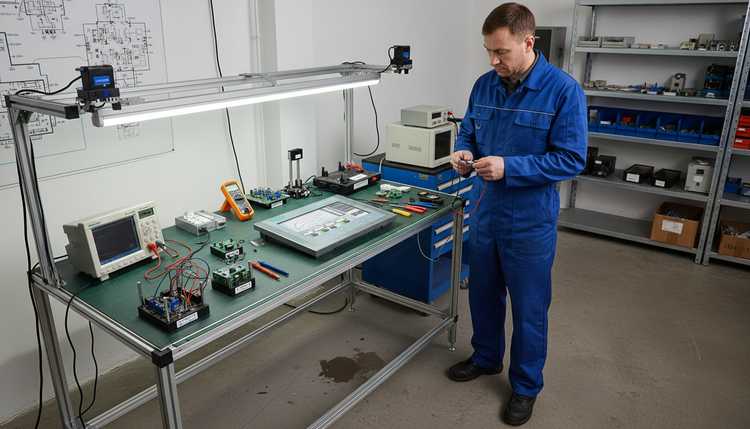

Реальный кейс: замена стекла на панели Siemens KTP700 Basic
Заказчик: Деревообрабатывающее предприятие из Московской области.
Оборудование: Панель оператора Siemens SIMATIC HMI KTP700 Basic (6AV2123-2GB03-0AX0).
Проблема: В результате падения инструмента на панель образовалась сетка трещин на сенсорном стекле. Сенсорный ввод полностью блокировался, технологическая линия остановилась.
Диагностика в лаборатории «Икс Пром Суппорт»: Визуальный и аппаратный осмотр показал, что TFT-дисплей не пострадал – изображение выводилось корректно. Однако 4-проводной резистивный тачскрин был физически разрушен, шлейф зажат.
Проведённые работы:
- Выполнен аккуратный демонтаж лицевой рамки и деликатное отделение треснувшего тачскрина.
- Матрица очищена от фрагментов стекла и выгоревшего адгезива.
- Установлено новое оригинальное резистивное стекло, шлейф подключен в штатный разъем ZIF.
- Проведена калибровка и финишная проверка герметичности корпуса.
Результат: Панель вернулась в эксплуатацию через 2 дня. Заказчик сэкономил более 70% стоимости нового устройства (с учетом цен на параллельный импорт Siemens) и избежал простоя линии. На выполненную работу предоставлена гарантия 12 месяцев.
Часто задаваемые вопросы (FAQ)
Сколько стоит замена сенсорного стекла на панели оператора?
Цена зависит от диагонали экрана (от 4 до 19 дюймов) и технологии тачскрина. В среднем процедура обходится в 25 – 35% от стоимости новой панели оператора.
Можно ли заменить стекло самостоятельно на производстве?
Мы не рекомендуем делать это без опыта и чистой зоны. При неосторожном отделении стекла легко раздавить или расслоить ЖК-матрицу, а попавшая под стекло пыль создаст неустранимые дефекты изображения.
Сколько времени занимает замена стекла?
При наличии компонента на складе типовая процедура замены с учетом последующего тестирования занимает от 1 до 3 рабочих дней.
Какая гарантия предоставляется на заменённое стекло?
На все проведенные работы и установленные комплектующие инженерный центр «Икс Пром Суппорт» дает официальную гарантию до 12 месяцев. Подробнее смотрите в разделе условия ремонта.
Как отправить панель в ремонт из другого города?
Для отправки оборудования в наш сервисный центр воспользуйтесь услугами транспортных компаний – СДЭК, «Деловые Линии» или ПЭК. После получения наши специалисты проведут диагностику, согласуют с вами стоимость и сроки, а затем отправят восстановленное устройство обратно.
