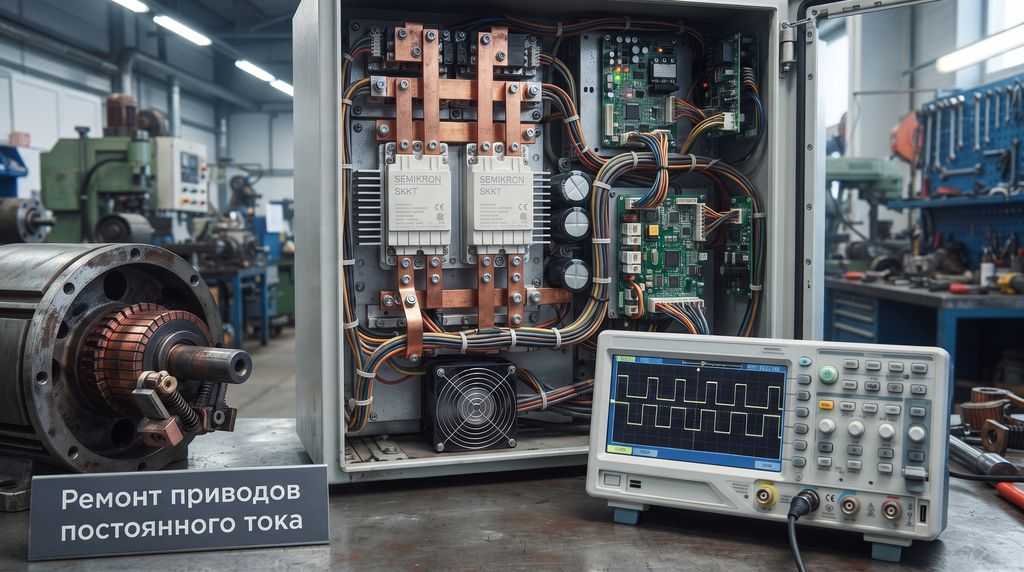

Ремонт приводов постоянного тока: руководство по восстановлению и обслуживанию

Ремонт приводов постоянного тока требует разделения задач: электромеханическая часть (коллектор, щётки, обмотки) и силовая электроника (тиристорные преобразователи, СИФУ, контуры регулирования). Наиболее дорогостоящие отказы возникают именно в преобразователе – пробой тиристорных мостов, срыв инвертирования, деградация импульсных трансформаторов. В этом руководстве – пошаговые алгоритмы диагностики, контрольные метрики и разграничение «преобразователь – кабель – двигатель». Заказать ремонт приводов постоянного тока можно в X Prom Support.

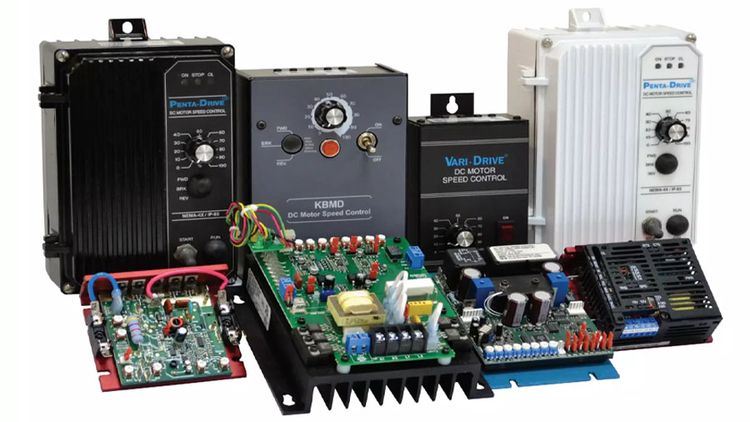

Актуальность приводов постоянного тока в современной промышленности

Электродвигатели постоянного тока продолжают активно эксплуатироваться в различных отраслях промышленности благодаря уникальным эксплуатационным характеристикам:

• Прецизионное регулирование – возможность плавного изменения скорости в широком диапазоне;
• Высокий пусковой момент – стабильная работа при значительных нагрузках на валу;
• Надёжность конструкции – простая и ремонтопригодная схема исполнения.

Основные сферы применения:

• Металлургическое оборудование (прокатные станы, волочильные машины);
• Подъёмно-транспортные механизмы (краны, лифты, конвейеры);
• Специализированные транспортные системы (электровозы, карьерная техника).

Однако длительная эксплуатация в тяжёлых условиях приводит к постепенному износу основных узлов, что требует профессионального подхода к восстановлению работоспособности оборудования.

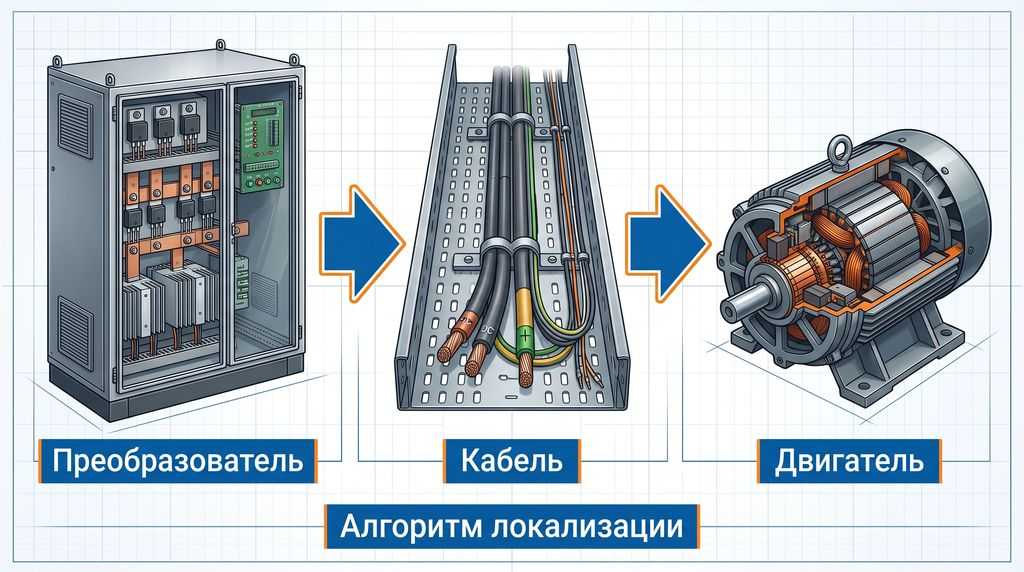

Локализация: преобразователь, кабель или двигатель?

Перед отправкой преобразователя в ремонт необходимо исключить неисправности двигателя и цепи обратной связи. Ошибочная диагностика приводит к тому, что исправный преобразователь уходит в ремонт, а реальная причина – межламельное замыкание коллектора ДПТ, износ графитовых щёток или обрыв цепи тахогенератора – остаётся.

Пошаговый алгоритм локализации:

• Проверка состояния щёточно-коллекторного узла – визуальный осмотр, замер биения, оценка искрообразования.
• Замер пульсаций тахогенератора – нестабильный сигнал обратной связи имитирует неисправность контура скорости.
• Прозвонка сопротивления обмотки возбуждения и якоря – обрыв или межвитковое замыкание дают ложную картину перегрузки по току.
• Только после исключения двигателя и датчиков – диагностика тиристорного преобразователя и СИФУ.

Типовые неисправности и методы их устранения

Деградация щёточно-коллекторного узла

Характерные симптомы:

• Усиленное искрообразование в зоне контакта;
• Появление характерного запаха перегретой изоляции;
• Вибрации и акустический шум при работе.

Причины возникновения:

• Естественный износ графитовых щёток;
• Загрязнение контактной поверхности коллектора;
• Нарушение геометрии рабочей поверхности.

Технология восстановления:

• Визуальный осмотр состояния коллекторных пластин;
• Замер биения коллектора индикаторным прибором;
• Проточка поверхности с последующей полировкой;
• Подбор щёток с оптимальными характеристиками.

Повреждения обмоточных узлов

Разновидности дефектов:

• Межвитковые замыкания в якорной обмотке;
• Пробой изоляции на корпус;
• Обрыв проводников в катушках возбуждения.

Методы диагностики:

• Мегомметром проверяется сопротивление изоляции;
• Специальными тестерами выявляются межвитковые замыкания;
• Термографический контроль выявляет локальные перегревы.

Способы ремонта:

• Локальный ремонт с заменой повреждённых секций;
• Полная перемотка якоря с использованием термостойких материалов;
• Пропитка специальными компаундами для повышения влагостойкости.

Если требуется ремонт и перемотка электродвигателей, эти работы выполняются на специализированном оборудовании с контролем геометрии и балансировкой.

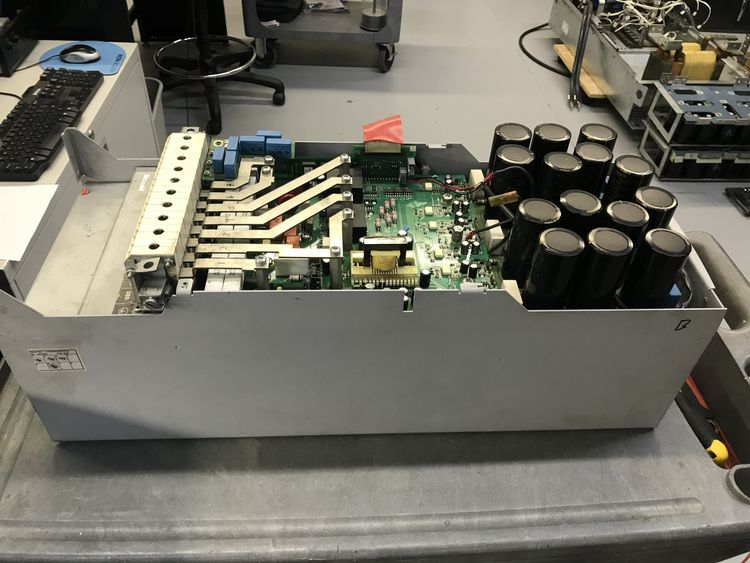

Неисправности тиристорных преобразователей и систем управления

Наиболее сложные и дорогостоящие отказы связаны не с двигателем, а с преобразователем и его системой управления. Тиристорный электропривод – это комплекс: якорный мост (1Q или 4Q), блок управления полем (Field Controller), система импульсно-фазового управления (СИФУ) и плата регулирования скорости и тока. Отказ любого каскада проявляется схожим образом – перегрузкой по току или потерей стабильности скорости.

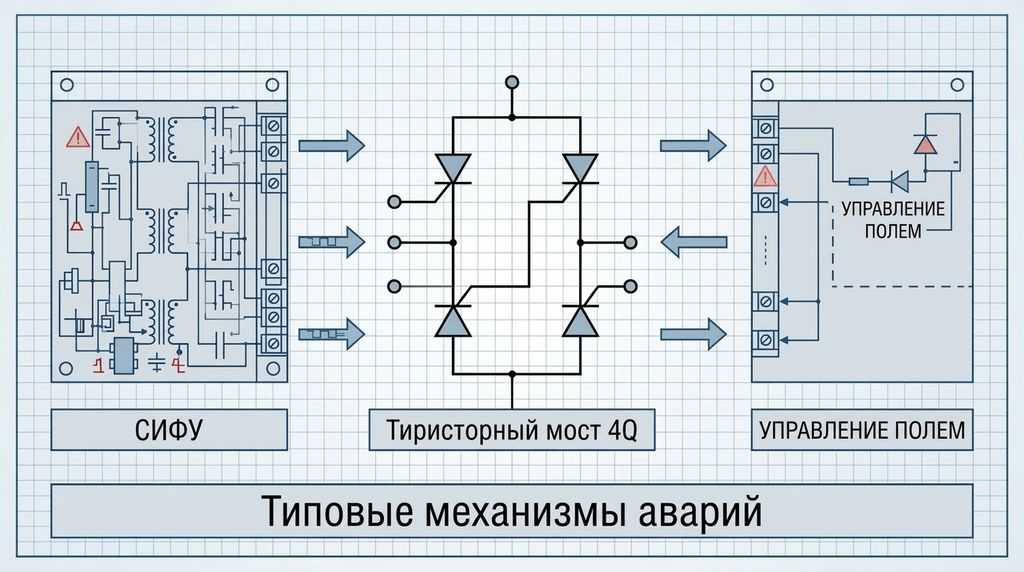

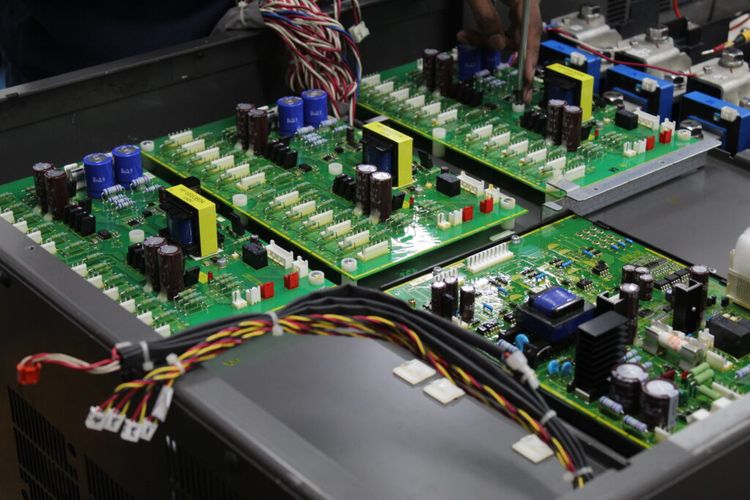

Типовые механизмы аварий:

• Пробой встречно-параллельных тиристорных мостов в 4-квадрантных приводах (4Q);
• Выход из строя цепей возбуждения (Field Controller);
• Сбои СИФУ из-за асимметрии импульсов управления.

Ключевой риск: замена пробитого тиристора без проверки формирователей импульсов СИФУ приводит к повторному сквозному пробою моста при первом же включении. Тиристор – следствие, а не причина.

Что проверять:

• целостность импульсных трансформаторов драйверов тиристоров;
• симметрию импульсов по фазам;
• состояние RC-снабберов и варисторов параллельно силовым ключам;
• быстродействующие полупроводниковые предохранители (Ultra-Fast).

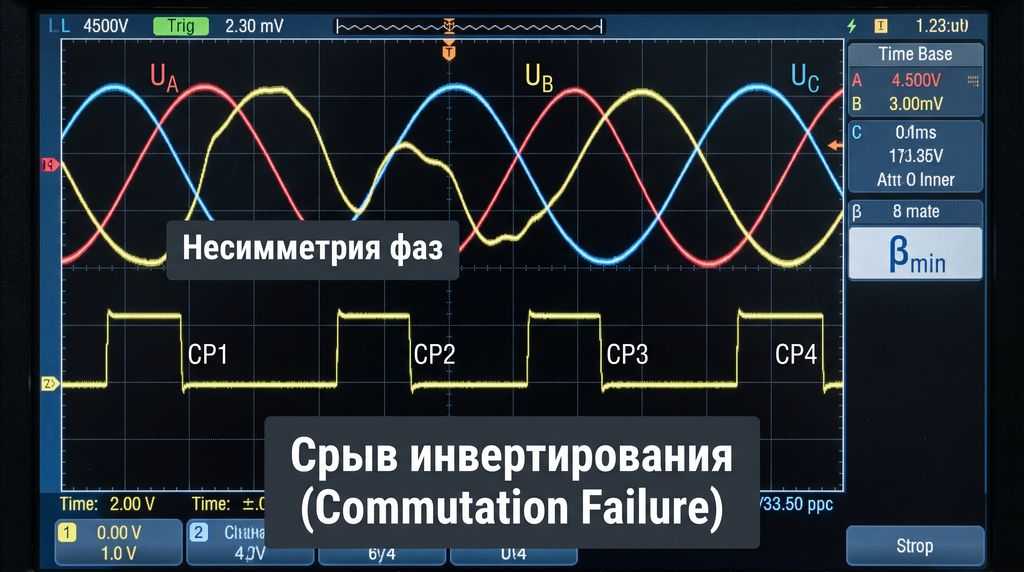

Синхронизация СИФУ и устойчивость инверторного режима

При работе 4Q-привода в режиме рекуперации энергии в сеть критичны:

• качество синхронизации СИФУ с питающей сетью;
• несимметрия фаз;
• высшие гармоники и просадки напряжения.

Последствие: искажение синусоиды вызывает опрокидывание инвертора (Commutation Failure), межфазное короткое замыкание и выгорание быстродействующих предохранителей.

Инженерный регламент:

• проверка фазосдвигающих цепей трансформаторов синхронизации осциллографом;
• настройка минимального угла опережения инвертирования β_min.

Комплексный подход к восстановлению приводов

Этапы профессионального ремонта

• Предварительная диагностика
• Анализ истории эксплуатации;
• Замер основных электрических параметров;
• Визуальный осмотр механических узлов.
• Разборка и дефектовка
• Маркировка всех разъёмов и соединений;
• Фотофиксация этапов разборки;
• Составление дефектной ведомости.
• Восстановительные работы
• Замена изношенных подшипниковых узлов;
• Балансировка ротора на динамическом стенде;
• Настройка системы возбуждения.
• Контрольные испытания
• Холостые испытания в различных режимах;
• Проверка под нагрузкой;
• Тепловизионный контроль нагрева.

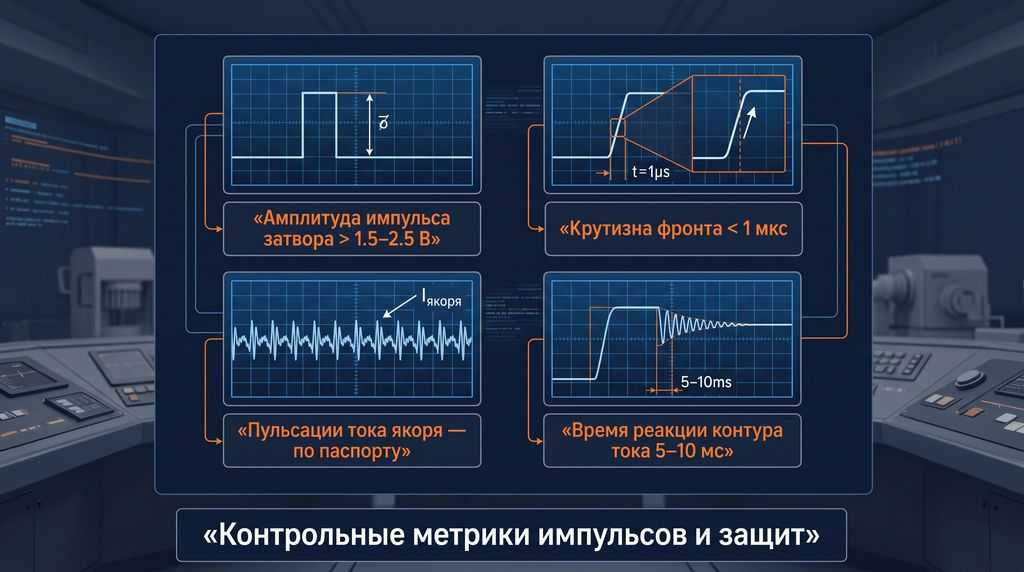

Контрольные метрики импульсов управления и защит

Диагностика без метрологических параметров пропускает деградацию импульсных трансформаторов драйверов тиристоров. Внешне исправный привод выдаёт повышенную пульсацию якорного тока и теряет стабильность под нагрузкой.

Параметр	Норма	Последствие отклонения
Амплитуда импульса затвора	> 1.5 – 2.5 В	Пропуск отпирания ключа
Крутизна фронта импульса	< 1 мкс	Повышенные динамические потери
Пульсации тока якоря	по паспорту привода	Деградация импульсных трансформаторов
Время реакции контура тока	5 – 10 мс	Потеря стабильности под нагрузкой

Контроль этих параметров осциллографом позволяет выявить деградацию драйверов до момента аварийного отказа.

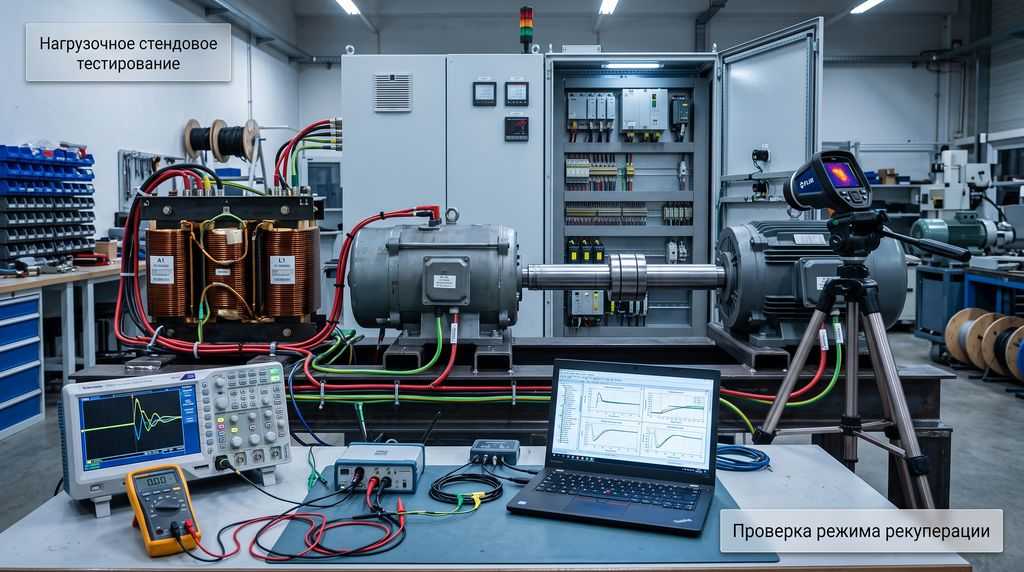

Нагрузочное стендовое тестирование

Испытания на холостом ходу недостаточны: привод может запускаться без замечаний, но уходить в перегрузку по току якоря (Overcurrent / Armature Fault) или терять стабильность скорости только под рабочей нагрузкой. Для верификации необходим нагрузочный стенд.

Состав стендового комплекса:

• работа на активную и индуктивную нагрузку (мотор-генератор или дроссельный банк);
• снятие переходных характеристик контуров скорости и тока;
• проверка режима рекуперации;
• контроль нагрева силовых элементов под нагрузкой.

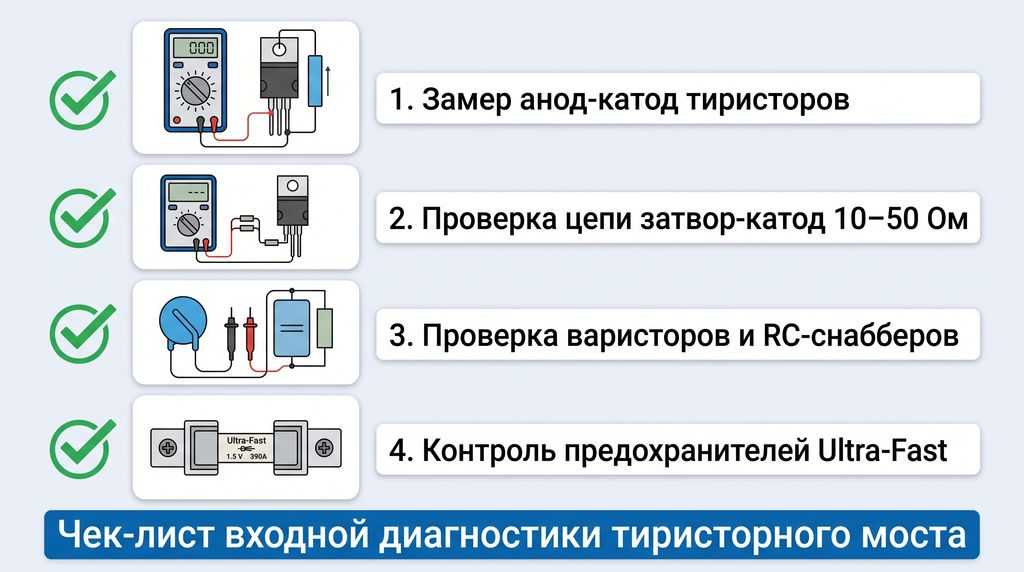

Чек-лист входной диагностики тиристорного моста

• Замер сопротивления анод-катод тиристоров – отсутствие прямого пробоя.
• Проверка параметров цепи затвор-катод – сопротивление перехода 10 – 50 Ом.
• Проверка целостности варисторов и RC-снабберов параллельно силовым ключам.
• Контроль состояния быстродействующих полупроводниковых предохранителей (Ultra-Fast).

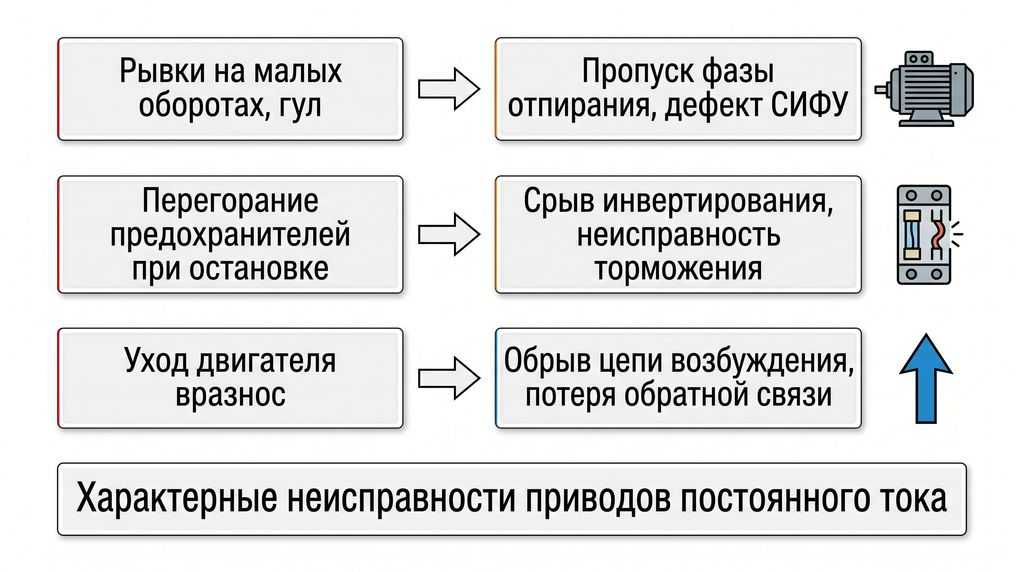

Таблица характерных неисправностей приводов постоянного тока

Симптом	Вероятная причина
Рывки скорости на малых оборотах, гул двигателя	Пропуск фазы отпирания тиристора, дефект оптопары или импульсного трансформатора СИФУ
Мгновенное перегорание сетевых предохранителей при попытке остановки	Срыв инвертирования в рекуперативном мосте, неисправность цепи торможения
Уход двигателя «вразнос» (резкий набор максимальных оборотов)	Обрыв цепи питания обмотки возбуждения (Field Loss) или потеря сигнала обратной связи по скорости с тахогенератора/энкодера

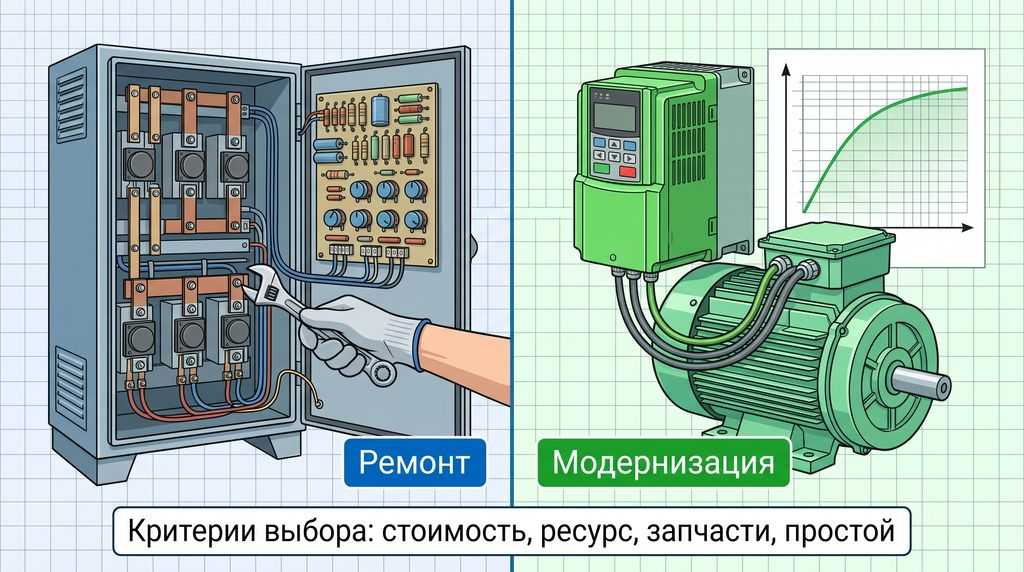

Дилемма «модернизация или ремонт»

Восстановление оригинального цифрового тиристорного привода (Siemens SIMOREG / SINAMICS DCM, ABB DCS, Parker/Eurotherm 590) экономически оправдано при исправной механике двигателя и сохранной силовой части. Если же преобразователь устарел, а двигатель требует перемотки, затратная замена на асинхронный двигатель с преобразователем частоты может оказаться выгоднее.

Критерии для анализа:

• стоимость компонентного ремонта преобразователя;
• остаточный ресурс двигателя;
• доступность запасных частей;
• стоимость простоя оборудования.

Профессиональные услуги по ремонту промышленных приводов

Наша компания предлагает полный цикл восстановительных работ для двигателей постоянного тока любой сложности:

Глубокая аппаратная диагностика с применением:

• Стендов для проверки характеристик;
• Тепловизоров для выявления скрытых дефектов;
• Осциллографов для анализа работы системы управления.

Компонентный ремонт с гарантией качества:

• Восстановление коллекторных узлов;
• Перемотка статоров и якорей;
• Ремонт систем возбуждения.

Модернизация устаревшего оборудования:

• Установка современных датчиков контроля;
• Замена аналоговых регуляторов на цифровые;
• Повышение класса защиты корпуса;
• Переход с аналоговых тахогенераторов на цифровые энкодеры: полное руководство по устройству, выбору и применению.

Для диагностики обратной связи по скорости доступен ремонт датчиков энкодеров, резольверов, тахогенераторов.
