Ремонт промышленной электроники

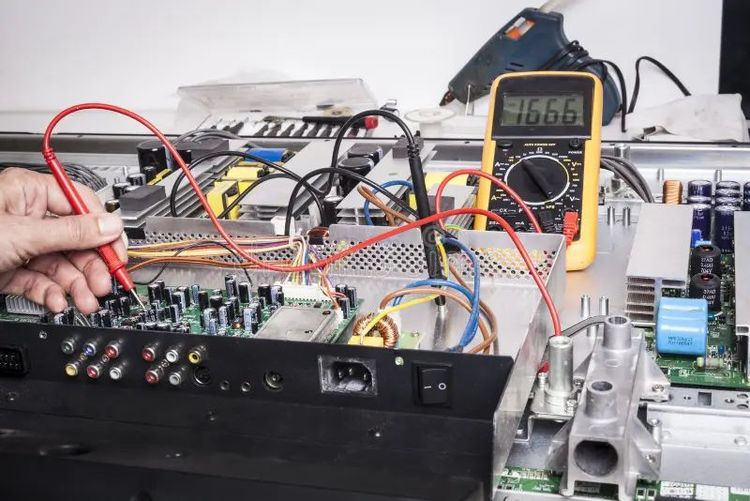

Компонентный ремонт промышленной электроники – это восстановление плат и модулей путём замены отказавших элементов, а не целых блоков. Такой подход сокращает простой с 2 – 4 месяцев до 3 – 7 дней и экономит 60 – 80% стоимости нового оборудования. Ниже – физика отказов, метрология, работа с образом прошивки заказчика и регламент испытаний.

Почему промышленная электроника выходит из строя

Промышленная электроника работает в значительно более жёстких условиях, чем бытовая. Отказ – не «случайность», а закономерный результат накопления тепловых, электрических, механических и временных воздействий.

Тепловое старение

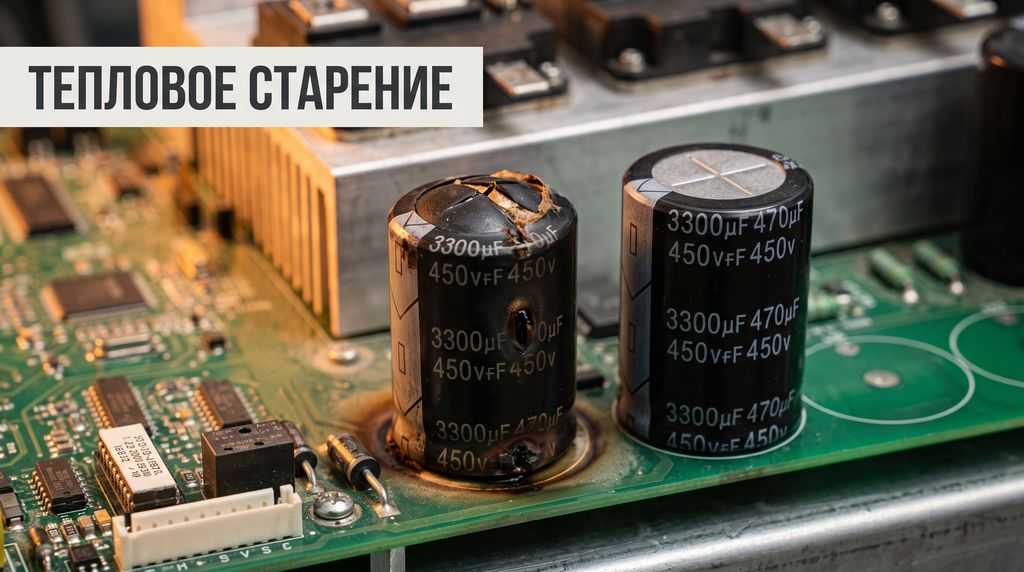

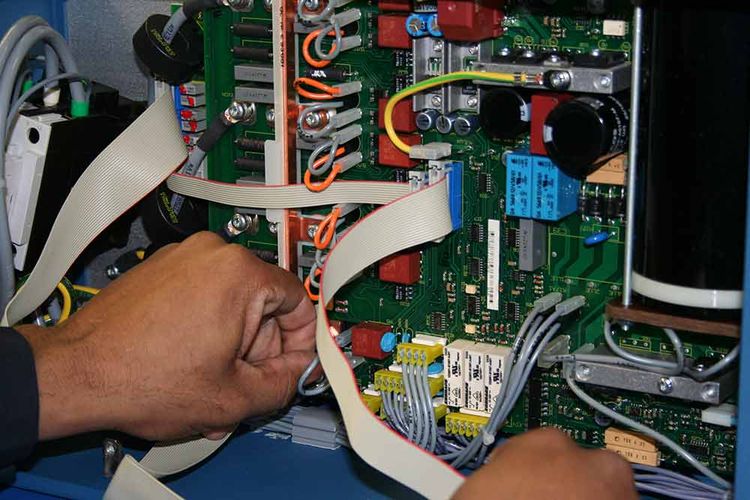

Ресурс электролитических конденсаторов при 105°C составляет всего 2000 – 5000 часов. Их эквивалентное последовательное сопротивление (ESR) растёт по мере высыхания электролита, что приводит к превышению пульсаций питания или полному отказу. Термоинтерфейсы под силовыми приборами со временем твердеют, и температура перехода IGBT или MOSFET выходит за безопасные пределы.

Электрические стрессы

Сетевые выбросы, противо-ЭДС от коммутации индуктивной нагрузки и синфазные помехи из-за плохого заземления пробивают входной каскад питания или интерфейс связи. Ослабленная снабберная цепь будет раз за разом подвергать только что установленный ключ тем же импульсным воздействиям. Особенно критично это для частотных преобразователей, где силовые ключи работают на пределе теплового бюджета.

Механические и химические факторы

Усталостное растрескивание паяных соединений из-за вибрации характерно для контроллеров и PLC, установленных в шкафах на подвижных объектах. Во влажной среде или в цехах с масляным туманом электрохимическая миграция под покрытием вызывает короткое замыкание даже при визуально безупречной плате.

Типичные компонентные отказы

Категория компонента	Типичное проявление	Основные причины
Электролитические конденсаторы	Падение ёмкости, рост ESR, вздутие	Тепловое старение, превышение пульсирующего тока
IGBT/силовые модули	Пробой кристалла, КЗ	КЗ на выходе, плохой отвод тепла, неисправность драйвера затвора
Импульсные трансформаторы	Межвитковое замыкание	Тепловая деградация изоляционного лака
Контакты контакторов / реле	Окисление, эрозия	Влажность, частая коммутация индуктивной нагрузки
Разъёмы и гнёзда	Рост переходного сопротивления	Окисление, фреттинг-износ

Метрологическая база: чем профессиональная лаборатория отличается от выездного мастера

Диагностика промышленной электроники требует приборной базы, которая не сводится к мультиметру.

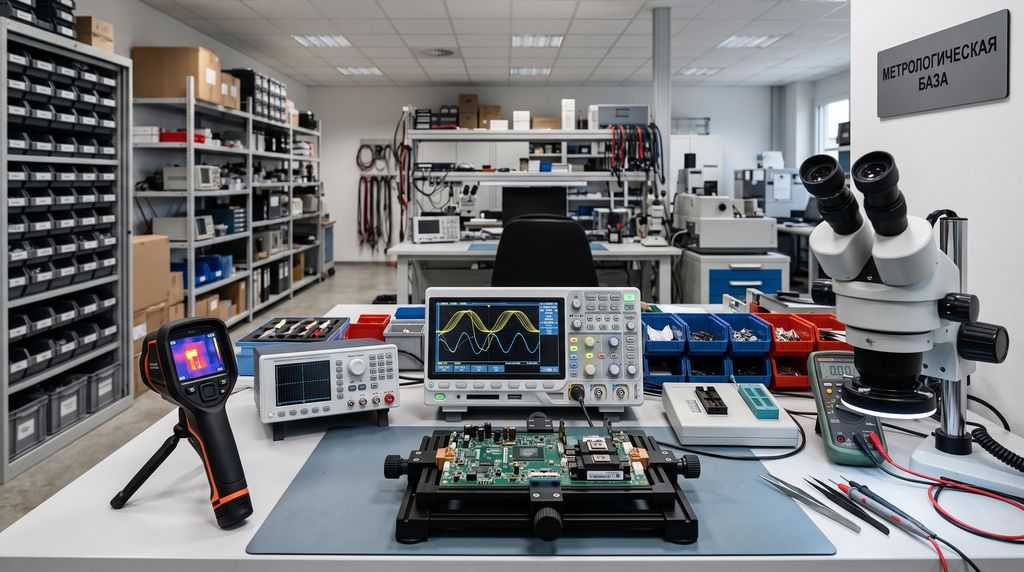

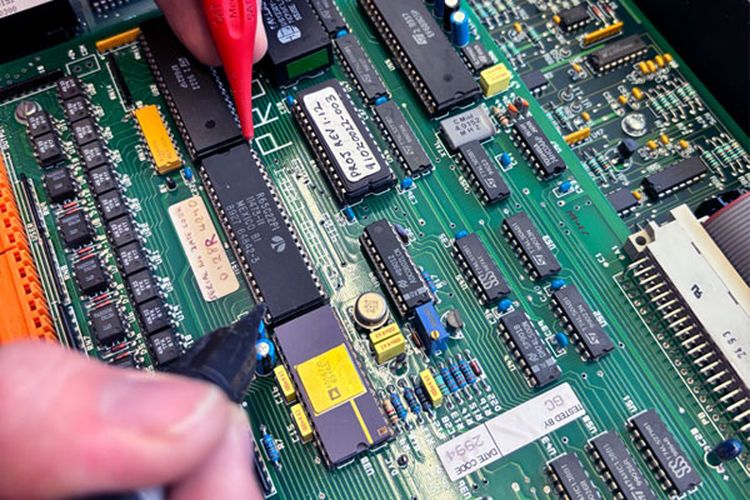

• Многоканальные цифровые осциллографы – для анализа переходных процессов в силовых цепях и сигналов управления.
• Анализаторы аналоговых сигнатур (VI-тестирование) – сравнение импедансных характеристик узлов исправной и неисправной платы в обесточенном состоянии.
• Тепловизоры с макросъёмкой – локализация аномального нагрева на уровне отдельных компонентов.
• Программаторы для промышленных интерфейсов (JTAG, SWD, ISP) – чтение и запись прошивок, диагностика на уровне кристалла.
• Программируемые источники нагрузки – имитация реальных условий работы.

Если требуется восстановление плат с плотным монтажом и BGA-корпусами, применяется пайка BGA: технологии, этапы и инструменты – отдельное направление с собственным оборудованием и регламентом.

Работа с прошивкой: образ предоставляет заказчик

Мы не сохраняем и не восстанавливаем прошивку «из платы». Мы работаем с образом, который предоставляет заказчик. Это принципиальное условие: если образа нет, компонентный ремонт может привести к безвозвратной утрате технологических параметров станка.

Регламент работы с образом

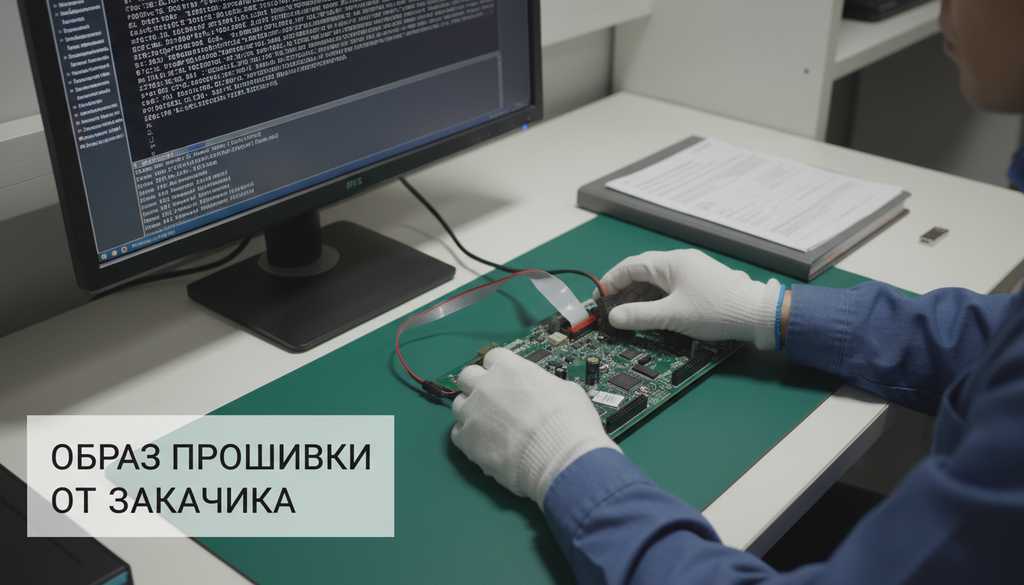

• Заказчик предоставляет образ прошивки (дамп Flash / EEPROM, проект PLC, конфигурацию ЧП).
• Мы проверяем целостность образа (контрольные суммы) и его совместимость с версией платы.
• Только после этого – демонтаж и замена компонентов.
• Обновление встроенного ПО – только если заказчик предоставил образ прошивки.

Если образа нет

Это ключевой критерий оценки выполнимости ремонта. Прошивка может быть сделана под конкретного заказчика, отсутствовать в открытом доступе или быть залоченной. В таких случаях мы обсуждаем с заказчиком альтернативные сценарии: поиск образа у производителя, замена блока целиком или отказ от компонентного вмешательства.

Есть образ прошивки? Пришлите его вместе с описанием неисправности – мы проверим целостность и совместимость до начала работ. Если образа нет – обсудим альтернативы.

Когда ремонт нецелесообразен

Компонентный ремонт экономически оправдан не во всех случаях. Следующие ситуации требуют полной замены блока.

Критерии неремонтопригодности

• Физическое разрушение. Карбонизация основания платы, масштабное отслоение внутренних слоёв меди, полное выгорание зоны разъёмов.
• Заказные или зашифрованные контроллеры. Нет документации, прошивка защищена от чтения, невозможно верифицировать замену.
• Стоимость ремонта превышает 50% от цены нового изделия. Временное преимущество не компенсирует экономический проигрыш.
• Оборудование для взрывоопасных сред, где тип защиты не допускает ремонта (залитые компаундом модули «m» по IEC 60079-19).

Экономический калькулятор

Сценарий	Срок	Стоимость

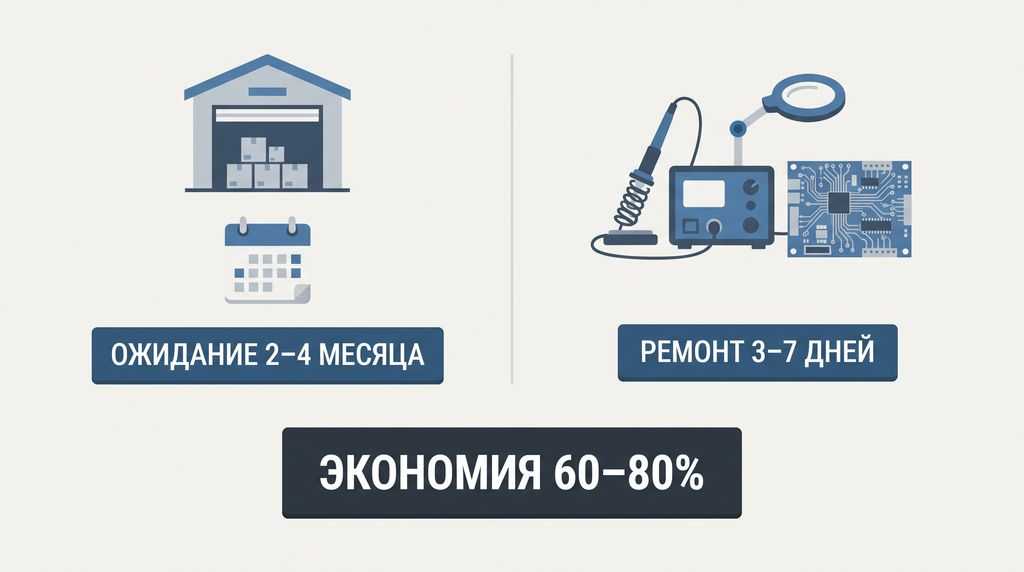

Ожидание нового блока по параллельному импорту	2 – 4 месяца	100%
Компонентный ремонт (образ прошивки у заказчика)	3 – 7 дней	20 – 40%
Компонентный ремонт без образа прошивки	не гарантируется	обсуждается индивидуально

Если оборудование не подлежит компонентному ремонту, но относится к категории прочей промышленной электроники, рассматривается ремонт прочей промышленной электроники или полная блочная замена.

Сервисно-техническое обслуживание: профилактика вместо ремонта

Компонентный ремонт решает проблему постфактум. СТО предотвращает её до возникновения отказа.

Что входит в СТО

• Термографическое обследование шкафов автоматики – выявление перегретых соединений и деградирующих компонентов до отказа.
• Замена вентиляторов и фильтров – восстановление проектного теплового режима.
• Проверка моментных соединений силовых шин – предотвращение дуговых замыканий.
• Контроль состояния изоляции кабельных линий и двигателей.
• Оценка остаточного ресурса критичных узлов: конденсаторов, реле, вентиляторов.
• Обновление встроенного ПО – только при наличии образа прошивки от заказчика.

СТО и ремонт: сочетание подходов

СТО снижает вероятность внезапного отказа, но не отменяет необходимость компонентного ремонта при уже произошедшем повреждении. Оптимальная стратегия – сочетание обоих подходов. Подробнее об условиях обслуживания – в разделе контакты.

Маршрутная карта заказа

• Входная дефектовка. Визуальный осмотр, тепловизор, сигнатурный анализ обесточенных цепей.
• Запрос образа прошивки у заказчика. Если образа нет – оценка выполнимости ремонта.
• Согласование. Дефектовочная ведомость с фиксацией сгоревших компонентов, точная смета.
• Монтажные работы. Пайка с контролем термопрофиля, УЗ-чистка, нанесение защитного лака. Для плат с плотным монтажом – ремонт электронных плат с применением BGA-пайки.
• Выходные испытания. Стендовый прогон под нагрузкой, протокол испытаний, гарантия.

Выходные испытания: регламент

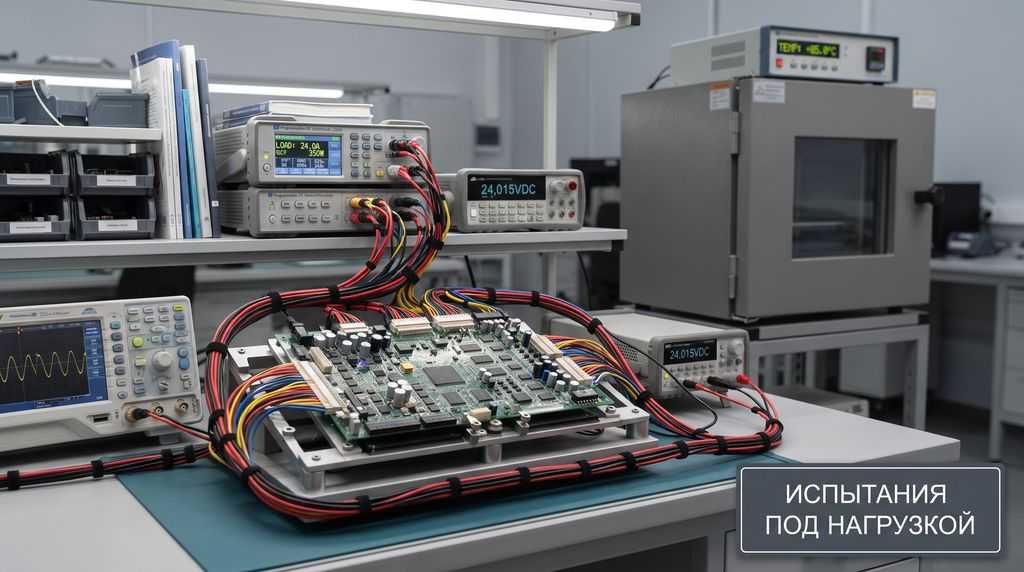

Функциональное тестирование обязательно включает прогон под нагрузкой. Восстановленная плата должна работать в условиях имитации реальной нагрузки (индуктивной и резистивной) не менее нескольких часов, желательно с температурными циклами.

Минимальный чек-лист перед выпуском:

• Напряжение и пульсации всех шин питания в пределах спецификации,
• Цепи обратной связи и сигналов датчиков функционируют корректно,
• Пороги срабатывания защит (по току, напряжению, пониженному напряжению) соответствуют норме,
• Прогон под нагрузкой ≥2 часов без аномалий, нагрев в пределах допустимого,
• Защитное покрытие восстановлено без дефектов.

Частые вопросы

Сохраняет ли компонентный ремонт заводскую прошивку и параметры? Мы не сохраняем прошивку – мы работаем с образом, который предоставляет заказчик. Если образ есть, мы проверяем его целостность и используем при ремонте. Если образа нет – компонентный ремонт может быть нецелесообразен, и мы обсуждаем альтернативы.

Можете ли вы обновить встроенное ПО? Только если заказчик предоставил образ прошивки. Без образа обновление невозможно – прошивка может быть сделана под конкретного заказчика, отсутствовать в открытом доступе или быть залоченной.

Срок службы отремонтированной платы такой же, как у новой? Не совсем. Плата уже израсходовала часть теплового бюджета, но если первопричина отказа устранена (например, заменена снабберная цепь), остаточный ресурс обычно остаётся значительным.

Почему некоторые мастерские не берутся за платы снятого с производства оборудования? При отсутствии принципиальных схем локализация неисправности зависит от понимания архитектуры и опыта интерпретации сигнатур, а не от работы «по чертежу». Это требует более высокой квалификации.
