Ремонт сервоприводов на компонентном уровне: диагностика, замена элементов, юстировка

Отказ сервопривода, сервоусилителя или серводвигателя в автоматизированной системе – это всегда незапланированные простои и финансовые потери. Восстановление работоспособности такого оборудования требует не только глубоких знаний в области промышленной электроники, но и доступа к оригинальным компонентам, а также опыта работы с датчиками обратной связи (энкодеры, резольверы) и силовыми модулями (IGBT, драйверы затворов).

Компания Икс Пром Суппорт (X Prom Support) предлагает ремонт сервоприводов любого уровня сложности на компонентном уровне. Мы работаем по всей России, а наш головной офис расположен в Москве.

Почему сервоприводы выходят из строя: основные признаки неисправностей

Сервопривод – это сложное электромеханическое устройство, объединяющее двигатель, управляющую электронику и датчик положения. Отказ любого из этих элементов ведет к некорректной работе всей системы.

Типичные симптомы, требующие вмешательства специалистов

• Двигатель не развивает заданный крутящий момент или не выходит на нужные обороты.
• Появляются рывки, вибрация или неестественный шум при движении.
• Позиционирование вала выполняется с ошибкой (несоответствие заданного и фактического угла).
• Сервопривод самопроизвольно переходит в режим ошибки (по индикации на панели или по коду в контроллере).
• Устройство не отвечает на управляющие сигналы или реагирует с задержкой.

Наиболее распространенные технические причины

• Разрушение силовых транзисторов или диодного моста в выходном каскаде драйвера.
• Высыхание электролитических конденсаторов в цепях питания – приводит к пульсациям и нестабильной работе.
• Повреждение энкодера или резольвера (загрязнение оптической пары, выход из строя усилителя сигнала).
• Потеря контакта в разъемах или обрыв проводки между управляющим модулем и датчиком обратной связи.
• Сбой прошивки управляющего микроконтроллера или отказ элементов его обвязки.

Разбор отказов по контурам управления сервосистемы

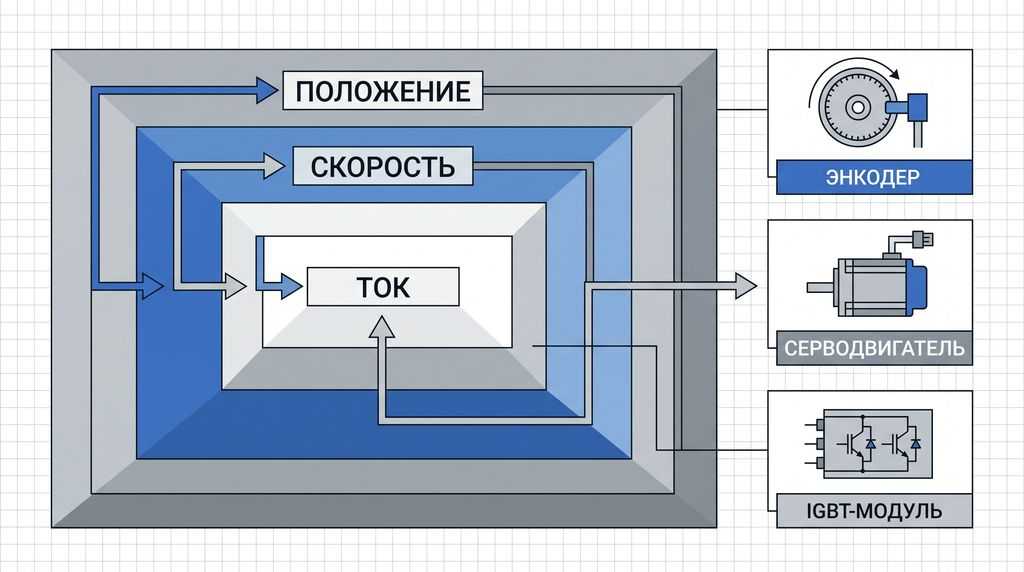

Сервопривод – это три вложенных контура регулирования. Локализация дефекта начинается с определения, какой именно контур дал сбой.

Контур	Типовая ошибка	Аппаратная причина
Контур тока	Overcurrent, мгновенный срыв	Пробой IGBT-модулей, отказ драйвера затворов, деградация оптронов гальванической развязки
Контур скорости	Раскачка, рывки, вибрация	Рассогласование фаз энкодера/резольвера относительно ротора, люфт муфты датчика
Контур положения	Tracking Error, уход позиции	Смещение нулевой метки энкодера, повреждение стеклянного диска, помехи по экрану сигнального кабеля
Тормозной прерыватель	Ошибка тормозного резистора, перенапряжение на шине DC	Пробой ключа Brake Chopper, обрыв внешнего тормозного резистора

Критично: попытка ремонта силовой части при смещённом нулевом положении энкодера приводит к мгновенному срыву ротора в раскачку или удару по механическим упорам.

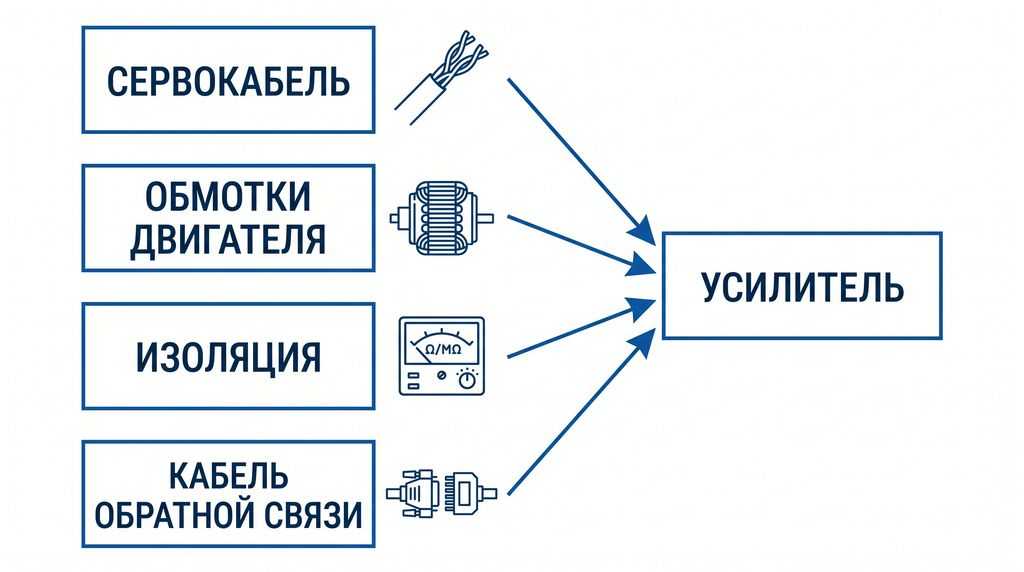

Алгоритм локализации дефекта на станке

Прежде чем демонтировать сервоусилитель, исключите дефекты периферии:

• Прозвонка экранированных сервокабелей – проверка на изгиб в траковой цепи (типовая причина обрыва жилы).
• Проверка симметрии фазных обмоток серводвигателя миллиомметром.
• Тест изоляции обмоток мегаомметром (пробой на корпус).
• Проверка кабеля обратной связи – целостность экрана, отсутствие наводок.

Только после исключения этих пунктов дефект считается относящимся к усилителю.

Компонентный ремонт: суть метода и его преимущества

Компонентный ремонт – это восстановление работоспособности печатной платы с заменой только вышедших из строя дискретных элементов: полевых и биполярных транзисторов, микросхем, конденсаторов, резисторов, стабилизаторов напряжения. В отличие от агрегатной замены (когда меняется весь блок).

Процедура компонентного восстановления сервопривода включает

• Входной контроль и функциональную диагностику каждого узла.
• Локализацию дефектного элемента (часто – на уровне конкретного транзистора или микросхемы драйвера).
• Демонтаж неисправной детали с использованием сертифицированного паяльного оборудования, исключающего перегрев соседних компонентов.
• Установку нового элемента из оригинальной или качественной аналоговой номенклатуры.
• Послепаечный контроль, тестирование под нагрузкой и калибровку датчика обратной связи.

Такой подход позволяет клиенту получить полностью работоспособное устройство за значительно меньшие средства, чем покупка нового сервопривода или замена всего модуля в сборе.

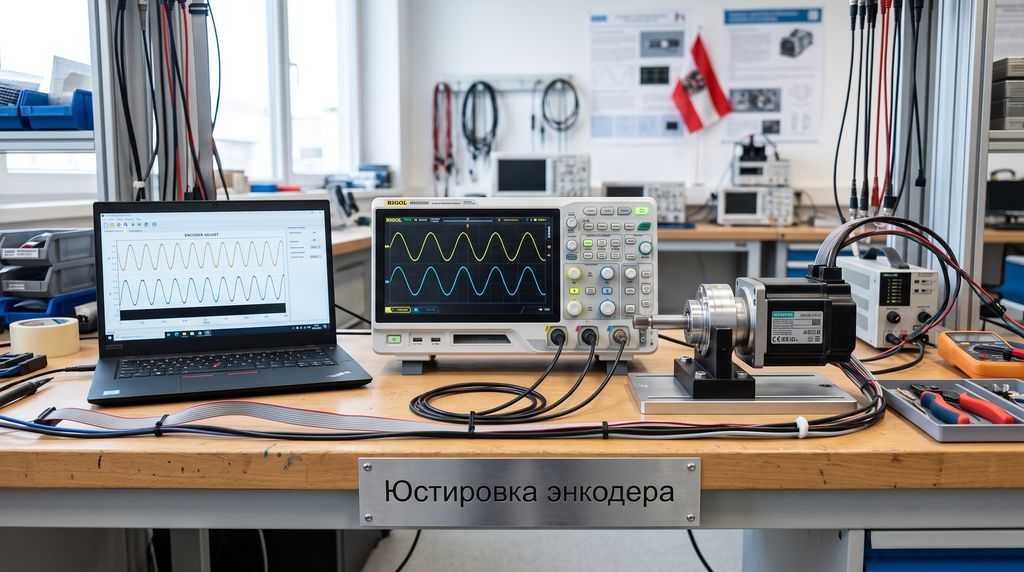

Юстировка (фазировка) датчиков обратной связи

После механической разборки серводвигателя, замены подшипников или датчика обязательна программная синхронизация обратной связи с ротором. Без выставления коммутационного угла θ двигатель не развивает момент, греется и уходит в ошибку перегрузки. Если требуется механическая реставрация вала или замена обмоток – выполняется ремонт серводвигателей.

Типы датчиков, требующих юстировки:

• Абсолютные энкодеры EnDat, Hiperface, SSI;
• Резольверы;
• Инкрементальные энкодеры с нулевой меткой.

Метод: осциллографирование сигнала Back-EMF и его привязка к нулевой метке энкодера с помощью сервотестера или ПО производителя.

Услуги компании Икс Пром Суппорт: больше чем просто ремонт

Наш центр специализируется на восстановлении промышленной электроники любых брендов: Yaskawa, Fanuc, Heidenhain, Siemens, Bosch Rexroth, Mitsubishi и других. Помимо ремонта сервоприводов, мы выполняем обслуживание:

• Частотных преобразователей.
• Контроллеров (PLC) и модулей ввода-вывода.
• Промышленных блоков питания и панелей оператора.
• Прочей промышленной электроники (сервоусилителей, резольверов, энкодеров).

Ключевые условия сотрудничества

• Бесплатная предварительная диагностика для определения принципиальной возможности восстановления.
• Гарантия один год на все выполненные работы.
• Точное соблюдение заявленной стоимости – цена не изменяется в процессе ремонта, если не выявлен скрытый дефект. В случае невозможности восстановления предоплата возвращается полностью.

Вопрос-ответ: часто задаваемое о ремонте сервоприводов

Вопрос: Можно ли оценить сложность восстановления сервопривода без его разбора?
Ответ: Без лабораторного тестирования и визуального контроля платы возможна лишь предварительная оценка. Мы запрашиваем фотографию шильды и описание симптомов – это помогает определить ориентировочный объем работ, но точный диагноз ставится после диагностики.

Вопрос: Сколько длится диагностика?
Ответ: В большинстве случаев на локализацию дефекта уходит от одного до двух рабочих дней. Сложные случаи (например, залитые компаундом модули) могут потребовать больше времени – об этом мы информируем заказчика дополнительно.

Вопрос: Возвращаете ли вы плату, если ремонт невозможен?
Ответ: Да. Если в процессе восстановления выясняется, что ущерб необратим (например, сгорел кристалл управляющего микроконтроллера с отсутствующим на рынке прошивкой), мы возвращаем все ранее внесенные средства.

Вопрос: Может ли итоговая цена вырасти после начала работ?
Ответ: Нет. Мы закрепляем бюджет ремонта после завершения диагностики. Если в процессе обнаруживается дополнительная неисправность, мы согласовываем с клиентом новый расчет либо возвращаем оборудование в неизменном виде.

Наши гарантии: надежность и безопасная эксплуатация

Обращаясь в Икс Пром Суппорт, вы получаете не просто восстановленное устройство, а технически выверенное решение. Мы обеспечиваем:

• Быстрый ответ и профессиональную консультацию на всех этапах – от приема заявки до послегарантийной поддержки.
• Ремонт с соблюдением всех технических норм – включая требования к электробезопасности, пайке и настройке датчиков обратной связи.
• Безопасную эксплуатацию оборудования – после восстановления сервопривод проходит проверку изоляции, тест на короткие замыкания и нагрузочные испытания.

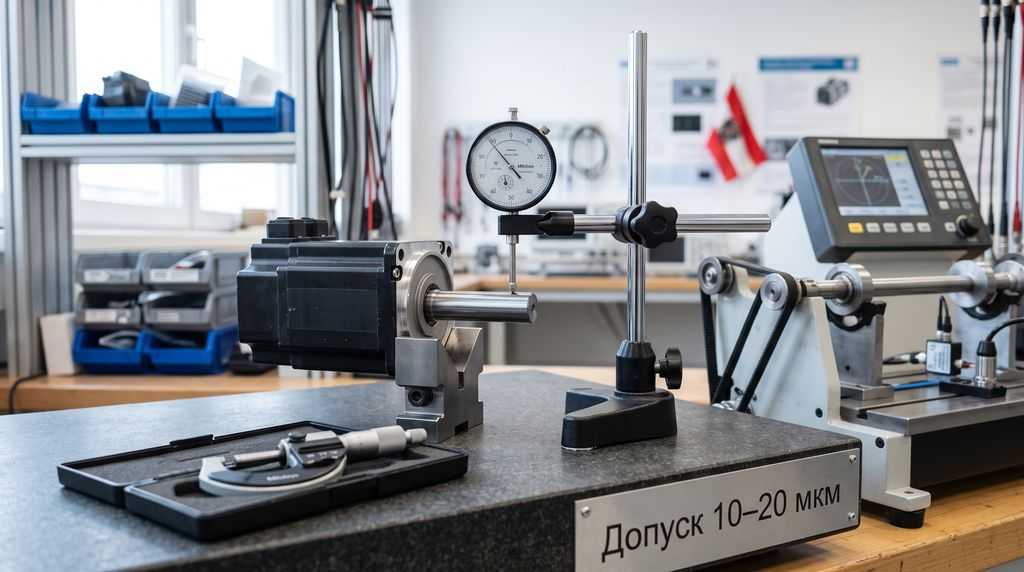

Контрольные допуски при приёмке серводвигателя

Параметр	Допуск
Радиальное биение вала	не более 10 – 20 мкм
Осевое биение вала	не более 10 – 20 мкм
Класс балансировки ротора	G1 – G2.5 (ГОСТ ИСО 1940-1)
Момент удержания тормоза	по паспорту, Н·м
Напряжение отпускания тормоза	по паспорту, В

Сдача двигателя с нарушенной геометрией вала вызывает ускоренный износ муфты, разрушение подшипников и поломку оптического стекла энкодера.

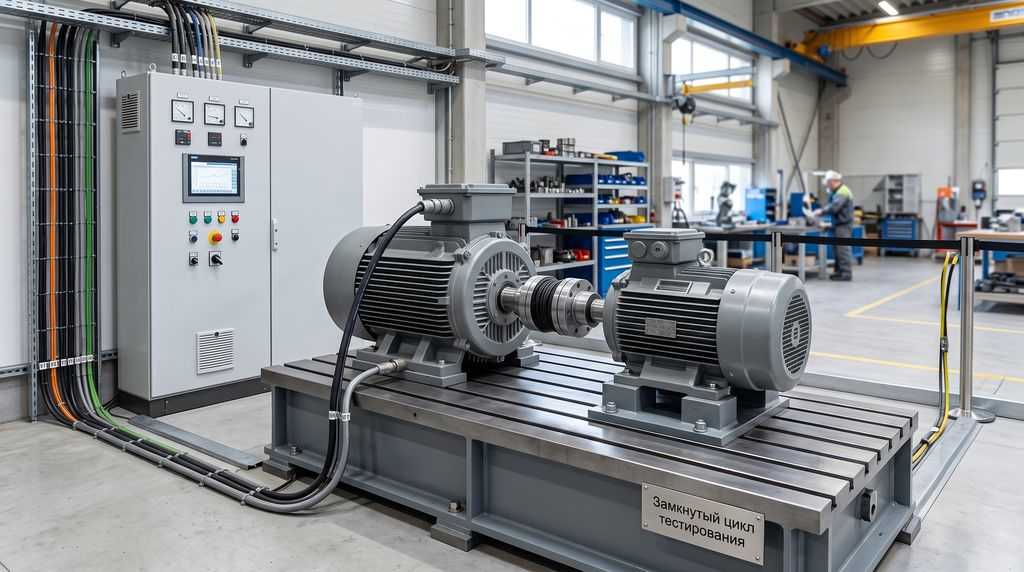

Нагрузочное тестирование в замкнутом контуре

Успешное включение «на столе» не гарантирует работоспособность. Сервопривод может сваливаться в перегрузку при позиционировании с максимальным ускорением или удержании нулевой скорости под нагрузкой.

Стендовый комплекс включает:

• мотор-генераторный стенд с имитацией момента инерции;
• проверку жёсткости контура регулирования;
• контроль точности позиционирования под нагрузкой;
• прогон на максимальном ускорении/торможении.

Почему именно компонентное восстановление в нашем исполнении?

• Используется паяльное оборудование с термопрофилированием, исключающее повреждение соседних элементов.
• Все заменяемые компоненты (конденсаторы, транзисторы, микросхемы) имеют подтвержденное происхождение.
• После ремонта проводится калибровка нулевой отметки энкодера или резольвера – критически важная операция для точности позиционирования.
• Каждый восстановленный блок испытывается в составе технологического стенда, имитирующего реальный производственный режим.

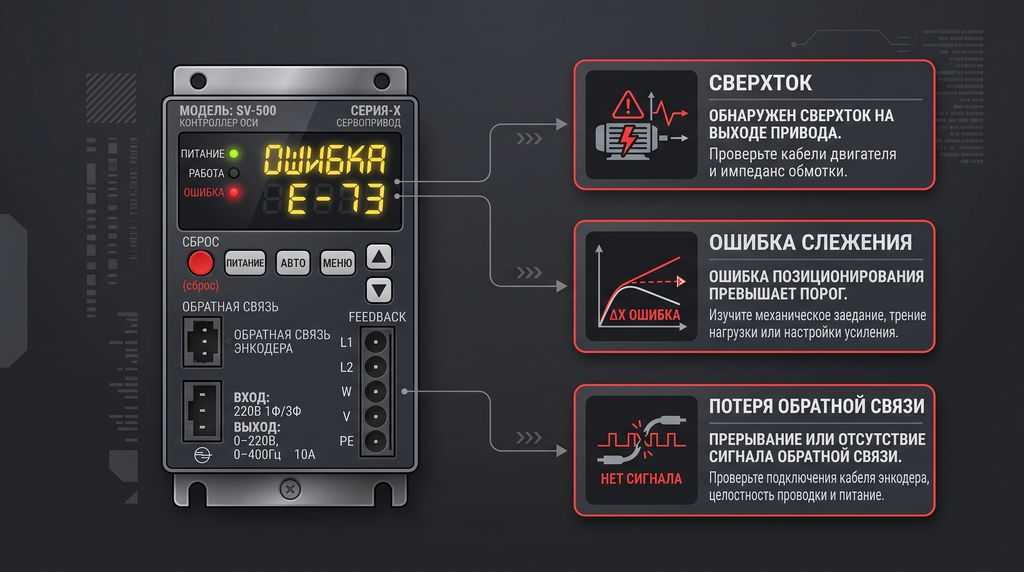

Таблица аварийных кодов и симптомов сервоприводов

Симптом	Вероятная причина
Свист, вибрация, рывки при удержании позиции	Настройка ПИД-регулятора, люфт муфты энкодера, деградация фильтрующих ёмкостей
Ошибка тормозного резистора / перенапряжение DC	Пробой ключа Brake Chopper, обрыв тормозного резистора
Feedback Loss / Commutation Error	Повреждение стеклянного диска энкодера, помехи по экрану

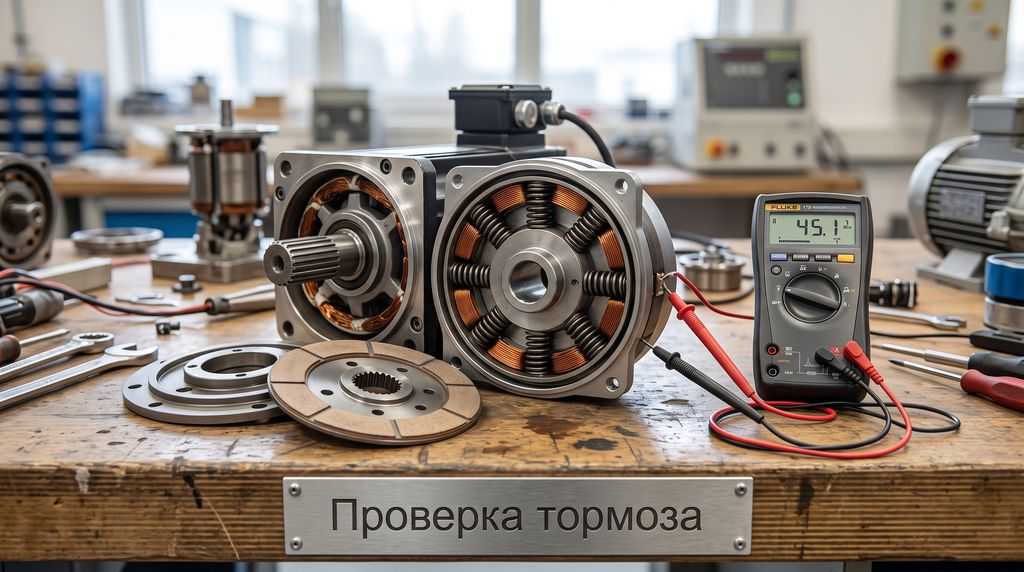

Регламент дефектовки встроенного тормоза

• Замер сопротивления катушки.
• Проверка зазора фрикционного диска.
• Тест времени срабатывания при аварийном обесточивании.

Доверяйте профессионалам

Отказ сервопривода – не повод останавливать производство. Передайте оборудование в Икс Пром Суппорт, и мы выполним ремонт на компонентном уровне с соблюдением всех технических регламентов. Наши специалисты работают с промышленной электроникой любых производителей, обеспечивая восстановление, сопоставимое по надежности с новым изделием. При системных сбоях обмена данными по шинам Drive-CLiQ, Mechatrolink, EtherCAT, SERCOS выполняем ремонт стоек ЧПУ.
