Ремонт сервоприводов: возвращаем точность и мощность промышленному оборудованию

Сервопривод – не отдельный прибор. Это замкнутый контур из трёх компонентов. Разберём устройство сервосистемы. Покажем типовые отказы. Объясним, как проходит компонентный ремонт и юстировка. Материал для главных инженеров, наладчиков ЧПУ и начальников участков.

Автор: инженер X Prom Support

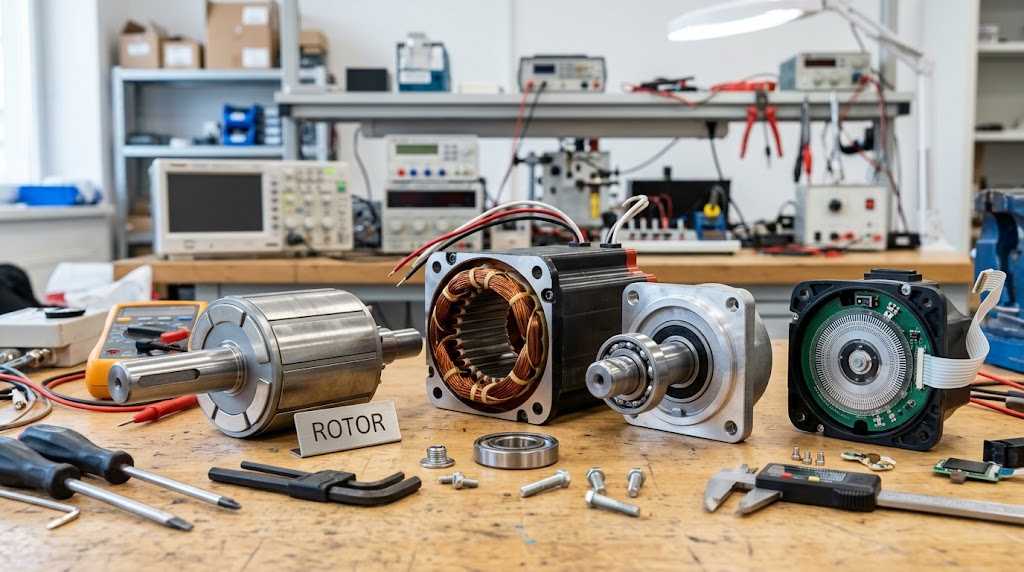

Как устроена сервосистема

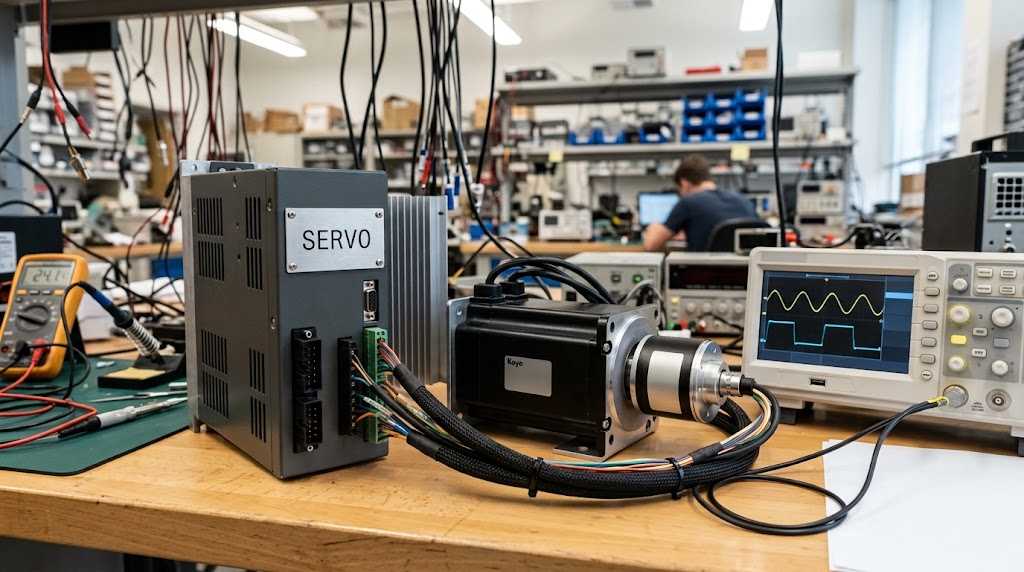

Сервопривод – это замкнутый электромеханический комплекс. Система включает три узла. Они работают в общем контуре. Отказ любого останавливает линию. Локализация неисправности требует понимания связей внутри цепи.

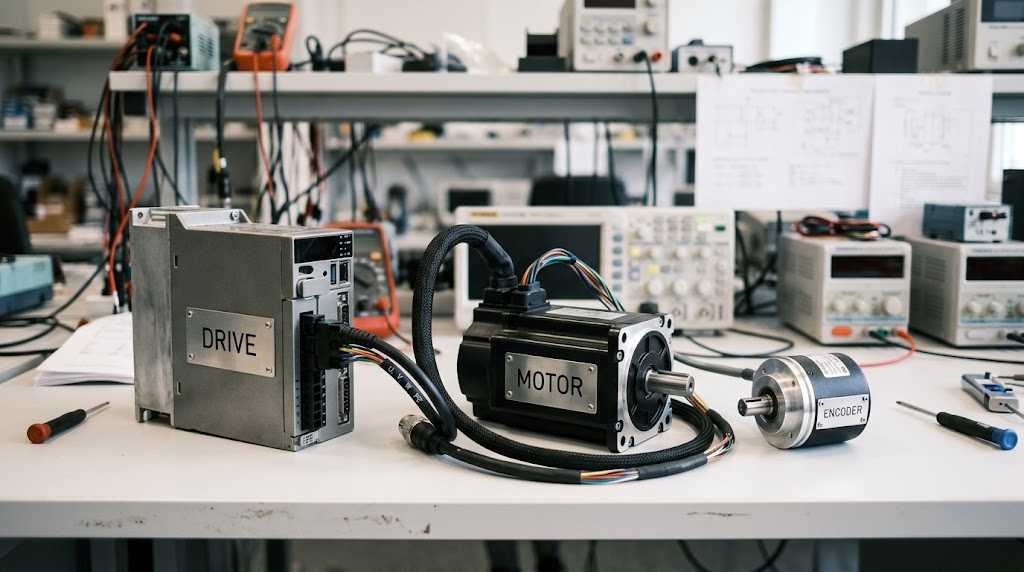

Три компонента сервосистемы

Каждый модуль выполняет свою задачу. Согласованность действий даёт точность перемещения. Контур состоит из трёх узлов.

• Сервоусилитель (драйвер) – управляет током, скоростью и моментом,
• Серводвигатель – преобразует электрическую мощность в движение,
• Энкодер или резольвер – даёт обратную связь по положению и скорости.

Все три компонента связаны управлением. Ремонт усилителя без проверки датчика и двигателя даст повторный отказ.

О электронике внутри сервопривода – в статье «Ремонт электроники сервоприводов: платы, драйверы, энкодеры».

Типичные признаки неисправности

Сервопривод редко выходит из строя мгновенно. Деградация нарастает постепенно. Наладчик замечает первые симптомы. Диагностика помогает избежать аварийной остановки.

Когда пора в сервис

При изменении поведения привода важно обратить внимание на динамику. Эксплуатация с дефектами разрушает механику. Признаки неисправности:

• Вал вращается рывками или не развивает скорость,
• Нарушается точность позиционирования,
• Корпус двигателя гудит или нагревается при нагрузке,
• Привод не реагирует на команды контроллера,

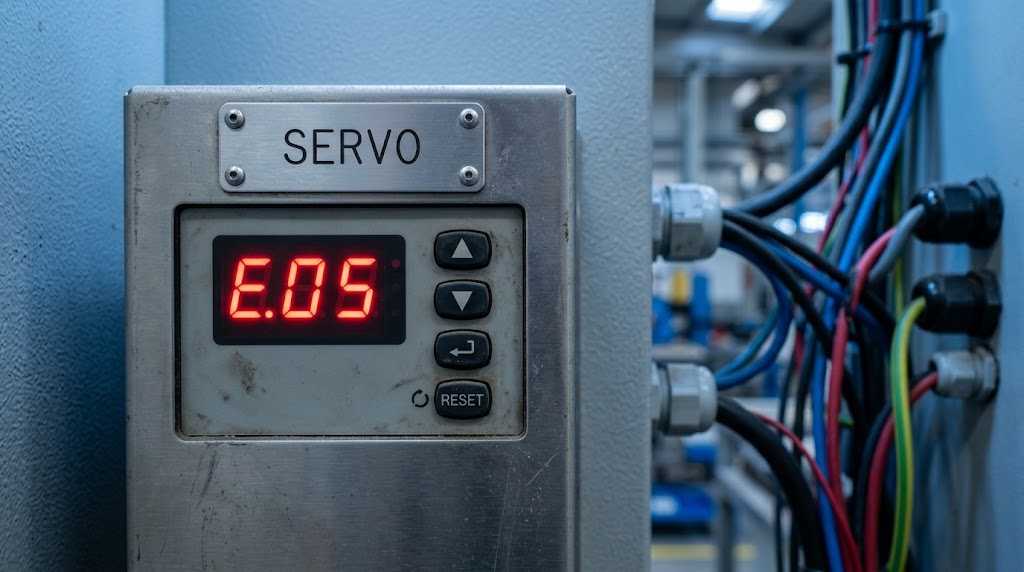

• На индикаторе горит код ошибки энкодера.

При этих симптомах нужна диагностика. Не ждите заклинивания механики или пробоя силовой части.

О ошибках сервоприводов читайте в статье «Диагностика и ремонт сервоприводов. Почему не работает».

Обзор производителей сервоприводов

На рынке – десятки брендов. Каждый реализует свои решения. Разные серии имеют характерные уязвимости. Инженер должен знать специфику производителя.

Топ-10 производителей

Ниже – особенности и слабые места ведущих марок.

Производитель	Страна	Характерная особенность
Yaskawa	Япония	Высокая точность, серия Sigma-X. Часто выходят энкодеры
Siemens	Германия	Линейка SQN для HVAC. Уязвим редуктор
Mitsubishi	Япония	Серия MR-J3. Страдает силовой каскад IGBT
Danfoss	Дания	VLT для станков. Частые отказы модулей связи
Fanuc	Япония	Лидер по надёжности. Износ подшипников
Omron	Япония	Компактные. Перегрев в стеснённых условиях
Delta Electronics	Тайвань	Доступная цена. Слабые входные цепи
Heidenhain	Германия	Сверхточные для ЧПУ. Загрязнение энкодера
Bosch Rexroth	Германия	Многоосевые системы. Требуют синхронизации
Applied Motion	США	Гибкая настройка. Повреждение портов ввода-вывода

Знание схемотехники бренда ускоряет диагностику. Это помогает подобрать компоненты.

Классификация сервоприводов

Сервоприводы делят на четыре группы. Назначение определяет методы восстановления. Для каждого класса нужно своё оборудование. Разберём особенности.

Миниатюрные и высокоскоростные

Созданы для механизмов с высокими требованиями к динамике. Малые размеры ограничивают отвод тепла.

• Применение: сборка микроэлектроники, лазерная гравировка, 3D-печать,
• Особенности: малые габариты, скорость до 6000 об/мин,
• Что ломается: перегрев обмотки, износ подшипников, сбой энкодера.

Разборка требует чистоты и аккуратности.

Мощные и высокомоментные

Работают в жёстких условиях с перегрузками. Развивают момент на низких скоростях.

• Применение: станкостроение, прессы, экструдеры, подъёмники,
• Особенности: массивный корпус, вес до сотен килограммов,
• Что ломается: пробой транзисторов, замыкание изоляции, износ редуктора.

Манипуляции требуют грузоподъёмного оборудования.

Сверхточные прецизионные

Созданы для систем без позиционной погрешности. Используют оптические датчики.

• Применение: координатно-расточные центры, измерительные комплексы,
• Особенности: разрешение энкодера до долей микрона,
• Что ломается: загрязнение диска датчика, сбой калибровки нуля.

Наладка проводится в лабораторных условиях.

Универсальные средней линейки

Основа большинства производств. Сочетают параметры и стоимость.

• Применение: упаковка, конвейеры, пищевая промышленность,
• Особенности: баланс точности, габаритов и стоимости,
• Что ломается: блок питания, микросхемы модулей связи.

Самый распространённый класс.

Критические отказы сервосистем

Тяжёлые неисправности требуют вмешательства в механику и схемотехнику. Их не устранить перенастройкой параметров. Они затрагивают весь контур. Разберём серьёзные аварии.

Сбой фазировки ротора

При нарушении согласования датчика и полюсов ротора управление теряет стабильность. Поле статора прикладывается неверно.

• Физика: нарушен коммутационный угол между ротором и энкодером,
• Причины: замена подшипников, проворот диска энкодера,
• Действия: юстировка по кривой противо-ЭДС.

Без юстировки двигатель сорвётся в разнос при включении.

Размагничивание ротора

Магниты ротора уязвимы к перегреву. Превышение точки Кюри (для неодимовых магнитов 310-400 °C) ведёт к потере магнитного потока.

• Физика: деградация магнитов при термоударах,
• Причины: перегрузка, отказ вентилятора, заклинивание,
• Признак: падение противо-ЭДС более 10% от паспорта.

Ротор требует замены или перемагничивания.

Обрыв связи с энкодером

Интерфейс между датчиком и усилителем чувствителен к наводкам. Потеря пакета данных отключает линию.

• Физика: потеря сигнала обратной связи,
• Причины: разрушение кабеля, окисление контактов, просадка питания +5 В,
• Действия: проверить кабель, замерить напряжение датчика.

Ошибка чаще связана с кабелем, а не с электроникой.

Юстировка энкодеров и резольверов

При замене подшипников или ремонте двигателя сбивается фазировка. Без юстировки привод не работает. Это ключевой этап ремонта.

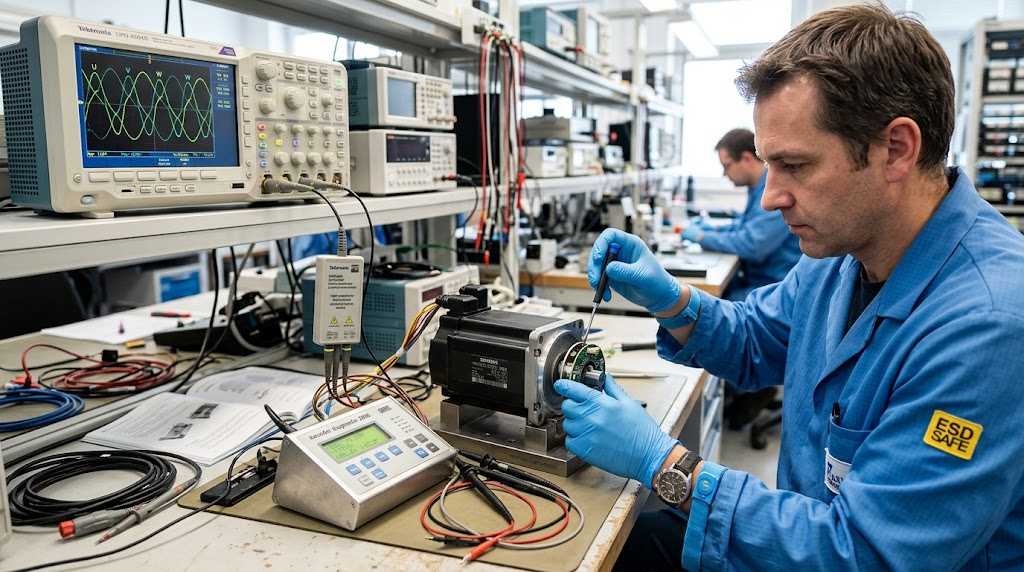

Как проходит юстировка

Процедура требует оборудования и опыта.

• Принудительное вращение вала вспомогательным двигателем,
• Снятие кривой противо-ЭДС (Back-EMF) осциллографом,
• Совмещение нулевого перехода фазы U с меткой Z,
• Программное обнуление многооборотных счётчиков.

Точность юстировки – до ±1° электрического угла.

Оборудование для юстировки

Для работы нужны специальные приборы.

• Энкодерные тестеры (Heidenhain PWM 21, Mitchell TI-5000),
• Осциллограф с дифференциальным пробником,
• Программатор для обнуления счётчиков,
• Эталонный двигатель для проворота вала.

Без оборудования юстировка невозможна.

Метрологические допуски

Точность сервопривода регламентируется метрологией. Инженер должен знать нормы. Это помогает при приёмке.

Параметр	Норма
Статическая погрешность позиционирования (резольвер)	≤ ±1-2 угловые минуты
Статическая погрешность (оптический энкодер)	единицы угловых секунд
Радиальное биение конуса вала	≤ 0,005-0,010 мм
Сопротивление изоляции статора	>100 МОм при 1000 В
Класс балансировки ротора	G 1.0 / G 2.5 по ГОСТ ИСО 1940-1

Отклонение от допусков говорит о деградации узла.

Границы полевого вмешательства

Не всё можно ремонтировать на объекте. Некоторые работы требуют лаборатории. Разберём ограничения.

Что нельзя делать в цеху

Попытка ремонта в неподходящих условиях ведёт к потере оборудования.

• Разбирать оптические энкодеры (20-24 бита) – пыль убивает датчик,
• Менять подшипники без съёмников – риск расколоть магниты,
• Пайка BGA-компонентов без микроскопа – повреждение платы,
• Балансировка ротора без станка – вибрация и разрушение.

Эти работы выполняют только в лаборатории.

Когда ремонт невозможен

Некоторые дефекты не оставляют шансов.

• Микротрещины стеклянных дисков энкодера,
• Термическое размагничивание ротора (>10% потери ЭДС),
• Люфт вала более 0,015-0,02 мм,
• Межслойный прогар платы усилителя.

В этих случаях нужна замена узла.

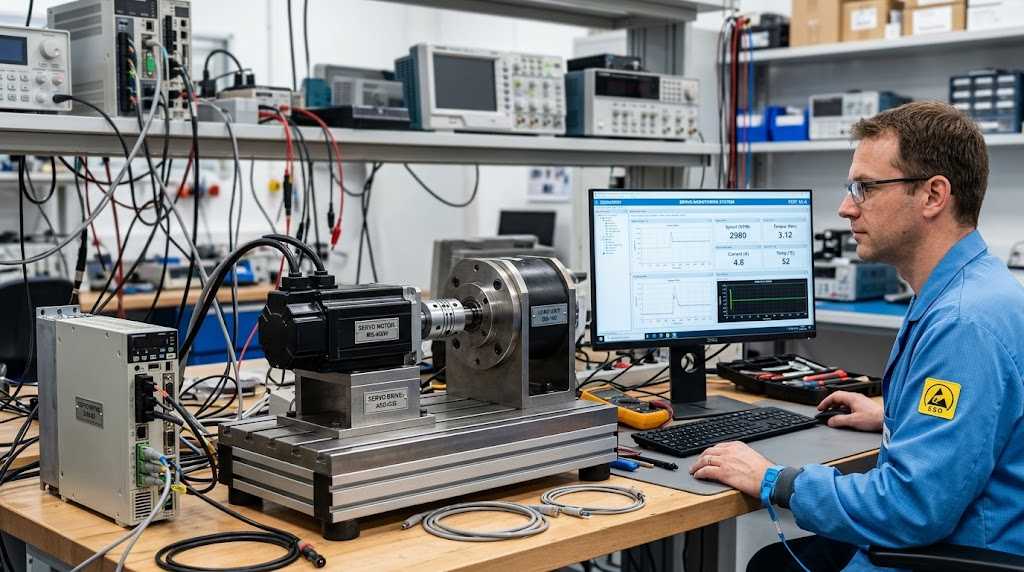

Стендовые испытания

После ремонта привод проходит стендовые испытания. Динамические тесты подтверждают надёжность. Стенды моделируют режимы станков с ЧПУ.

Что проверяем

В ходе проверок фиксируют отклик контуров на воздействие. Программа включает:

• Циклический реверс с максимальным ускорением (до 30 000 рад/с²),
• Удержание координаты при 100% момента,
• Отработка скачка задания (Step Response Test),
• Проверка характеристик контура (диаграмма Боде).

Испытания исключают непропаи и скрытые дефекты.

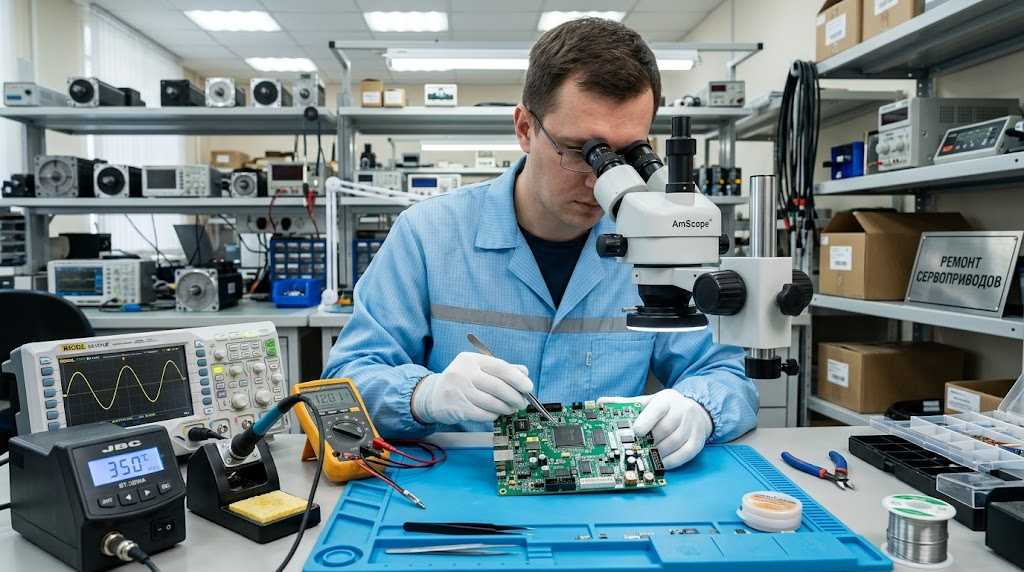

Как мы ремонтируем сервоприводы

Инженеры Икс Пром Суппорт выполняют компонентный ремонт сервоприводов. Мы не меняем блоки целиком. Заменяем дефектные компоненты. Выполняем ремонт сервоприводов любых брендов.

Этапы работ

Процесс восстановления регламентирован. Работа строится по алгоритму.

• Заявка через сайт или по телефону,
• Консультация по фото шильды и описанию,
• Бесплатная диагностика (1-2 дня),
• Согласование сметы с фиксированной ценой,
• Компонентная замена по стандарту IPC,
• Юстировка, стендовые испытания, калибровка,
• Акт выполненных работ и гарантия 12 месяцев.

Каждый этап прозрачен для заказчика.

О пайке BGA-компонентов читайте в статье «Пайка BGA: технологии, этапы и инструменты».

О ремонте процессорных и интерфейсных модулей – в разделе ремонт электронных плат.

Прошивка и ПО при ремонте сервоприводов

Мы работаем только с образом прошивки от заказчика. Свой архив не ведём.

• Мы не сохраняем прошивку и ПО клиента,
• Образ предоставляет заказчик,
• Обновление ПО – только при наличии образа от клиента,
• Закрытые прошивки не трогаем – работаем с текущей версией.

Производители редко публикуют прошивки открыто.

Почему выбирают X Prom Support

Инжиниринговый центр Икс Пром Суппорт специализируется на ремонте сервоприводов и промышленной электроники. Подробнее – на главной странице.

• Компонентный ремонт сервоприводов всех брендов,
• Диагностика в лаборатории – бесплатно,
• Выездная диагностика по Москве – от 40 000 ₽,
• Ремонт – от 10 000 ₽,
• Гарантия 12 месяцев,
• Опыт более 10 лет.

Инженеры находят первопричину отказа, а не меняют блоки.

FAQ

Вопрос 1: Можно ли узнать стоимость ремонта до отправки в лабораторию?

Ответ: Точную стоимость – нет. Пришлите фото шильды и описание симптомов. Инженер даст ориентировочную цену. Бюджет – после диагностики.

Вопрос 2: Что входит в бесплатную диагностику?

Ответ: Разборка, осмотр, проверка компонентов, прозвонка транзисторов, проверка сигналов. Если прибор неремонтопригоден – вы не платите.

Вопрос 3: Может ли цена вырасти в процессе ремонта?

Ответ: Нет. Стоимость фиксируется после диагностики.

Вопрос 4: Вы работаете с регионами?

Ответ: Да. Лаборатория в Москве. Принимаем оборудование из любого региона через ТК.

Вопрос 5: Какая гарантия на ремонт?

Ответ: 12 месяцев на работы и замененные компоненты.

Вопрос 6: Чем компонентный ремонт отличается от замены блока?

Ответ: Замена – покупка нового узла. Компонентный ремонт – замена конкретной микросхемы. Экономия в 3-10 раз.

Вопрос 7: Какие неисправности самые сложные?

Ответ: Повреждение DSP-процессора и сбой прошивки энкодера. У нас есть оборудование для замены таких компонентов.
