Ремонт ИБП для ЦОД, производства и медицины: отраслевые решения

Внезапный отказ ИБП останавливает предприятие за секунды. Для ЦОД это потеря данных, для производства – брак, для медицины – риск для жизни. В этой статье разбираем, как проходит глубокая диагностика промышленных ИБП и как мы ремонтируем оборудование для разных отраслей.

Сервисный инжиниринговый центр X Prom Support разрабатывает комплексные решения для промышленных компаний. Мы предлагаем полный спектр услуг по ремонту и техническому сопровождению систем бесперебойного питания. С чего начинается диагностика и какие узлы выходят из строя первыми? Подробный разбор – в статье «Ремонт промышленных ИБП: основные неисправности и этапы восстановления».

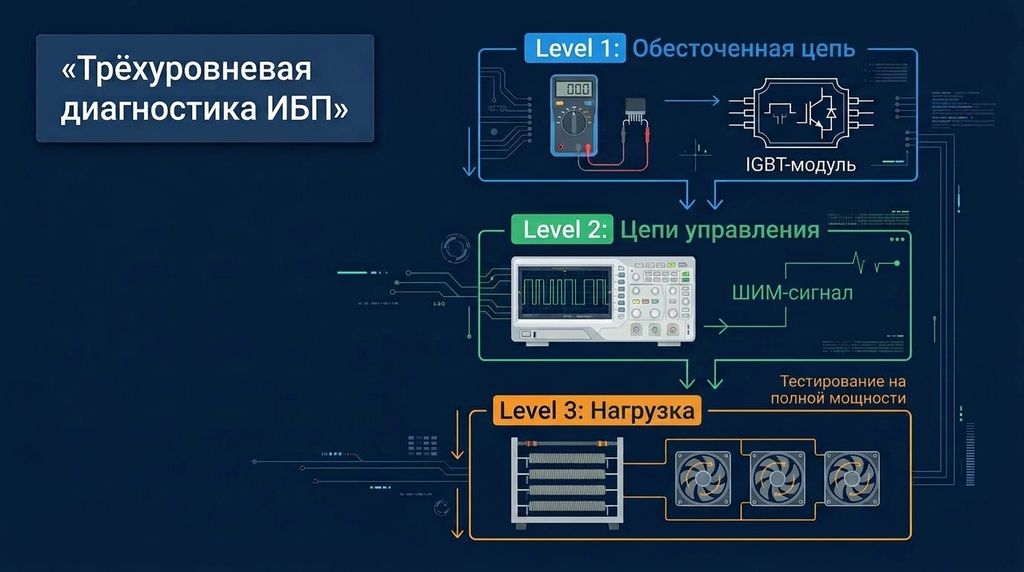

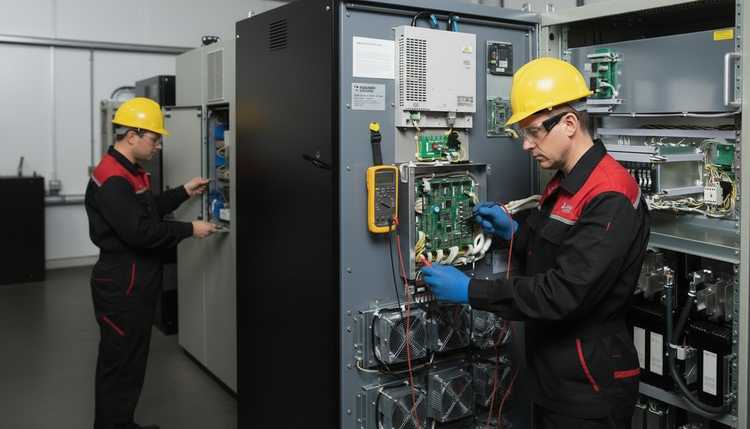

Трёхуровневая диагностика: от экспресс-теста до стенда

Диагностика ИБП не сводится к одной проверке. Это три уровня, каждый со своими задачами. Заказчик должен понимать разницу. Иначе возникает недоверие к срокам и смете.

Уровень 1. Входной контроль обесточенной схемы

С этого мы начинаем всегда. Сначала обесточиваем аппарат. Потом снимаем остаточный заряд с шины постоянного тока. Используем мощный резистор. После этого проверяем:

• Сигнатурный анализ силовой шины. Тестируем IGBT-модули инвертора. Отдельно смотрим диодный мост. Отдельно – тиристоры статического байпаса. Ищем пробой, утечку, деградацию переходов.
• Проверка изоляции мегаомметром на 500 или 1000 В. Делаем при отключённых полупроводниках.
• Контроль электролитических конденсаторов. Замеряем ёмкость и ESR.
• Визуальный осмотр плат под микроскопом. Ищем микротрещины, следы перегрева, деградацию пайки.

Уровень 2. Поэлементный анализ цепей управления

ИБП под питанием, но без нагрузки. Проверяем:

• Сигналы ШИМ осциллографом. Смотрим форму, амплитуду, Dead-time.
• Сигнатурный тест драйверов ключей. Проверяем целостность каналов управления.
• Анализ журнала аварий. Выгружаем Event Log и Alarm History.
• Проверка цепей питания контроллеров. Смотрим стабильность напряжений.

Уровень 3. Динамическая диагностика под нагрузкой

ИБП подключён к балластному стенду. Проверяем:

• Работу под номинальным током в течение 4 – 8 часов.
• Тепловой баланс силовых компонентов.
• Поведение при переходных процессах.
• Срабатывание электронных защит.

Каждый уровень фиксируем в дефектовочной ведомости. Клиент видит, что именно проверено и что найдено. Следовательно, диагностика становится прозрачной.

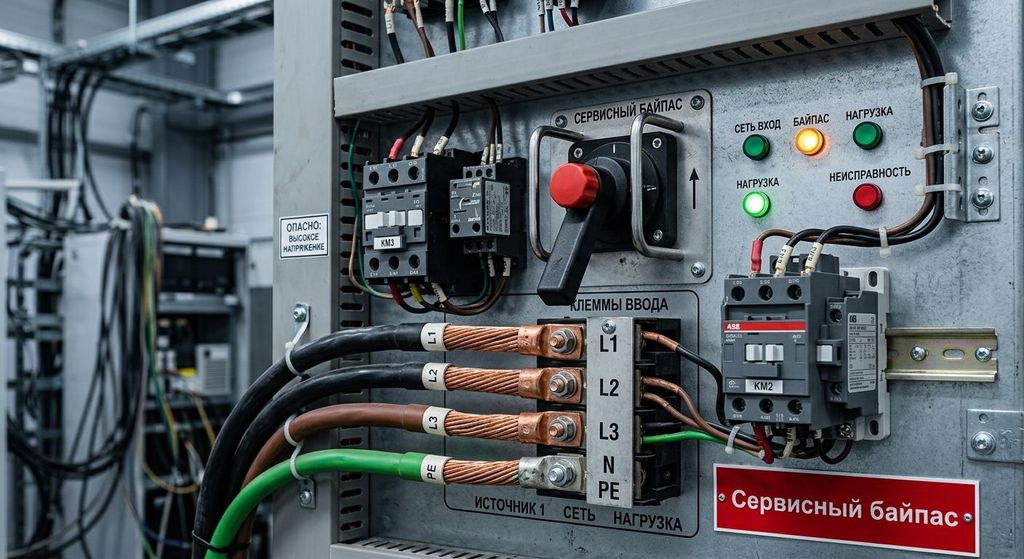

Безопасный вывод ИБП в сервисный байпас

Это самый опасный этап обслуживания. Ошибка персонала обесточивает технологическую линию. Либо сжигает тиристоры байпаса. Поэтому действуем строго по инструкции.

Порядок переключения

• Сверяем частоту и фазу инвертора с сетью. Если они не совпадут – при переключении возникнет разрыв синусоиды.
• Переводим ИБП в режим внутреннего байпаса. Инвертор подстраивается под сеть по частоте и фазе.
• Замыкаем механический сервисный байпас. Работаем по принципу «Make-Before-Break». Сначала замыкаем, потом размыкаем. Без разрыва синусоиды.
• Блокируем контакторы. ИБП полностью выведен из работы. Можно проводить ремонт.
• Убеждаемся, что шина постоянного тока обесточена. Мультиметр должен показать ноль.

Запрещённые действия

• Переводить ИБП в байпас без проверки синфазности.
• Разрывать питание ответственных потребителей.
• Работать без блокировки контакторов.

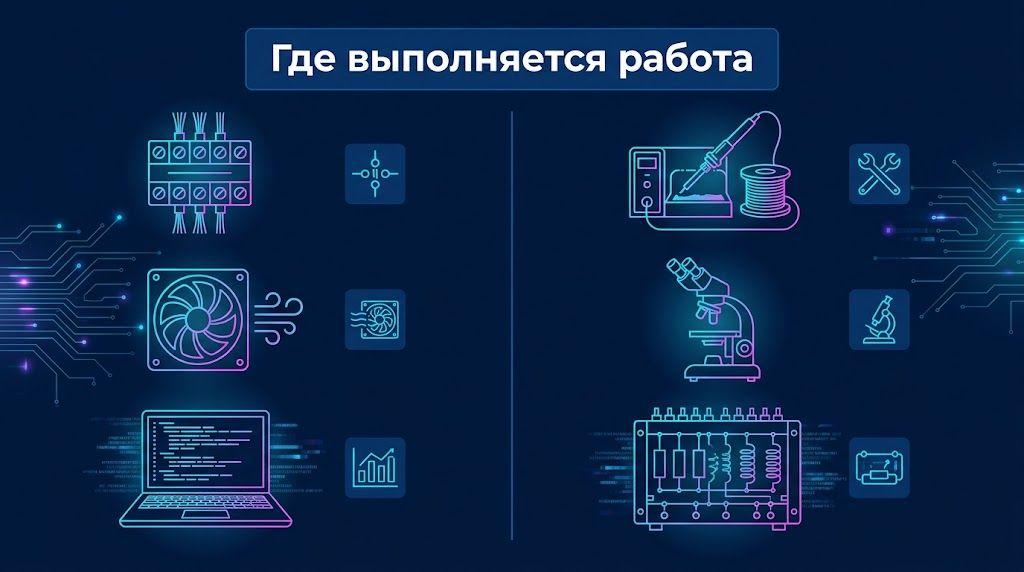

Матрица локализации: выезд или лаборатория

Не всё можно сделать на объекте. Часть работ требует демонтажа и отправки в лабораторию. Например, замена вентиляторов возможна на объекте. А пайка многослойных плат – только в лаборатории. Вот как мы разделяем:

Работа	Где выполняется	Почему
Замер импеданса АКБ	На объекте	Не требует демонтажа
Ревизия клеммных соединений	На объекте	Доступна без разборки
Снятие логов и журнала аварий	На объекте	Через интерфейс ИБП
Замена вентиляторов	На объекте	Простая операция
Замена силовых модулей	На объекте или в лаборатории	Зависит от модели
Пайка многослойных плат инвертора	Только в лаборатории	Нужен нижний подогрев
Замена BGA-контроллеров	Только в лаборатории	Нужна паяльная станция
Нагрузочные тесты	Только в лаборатории	Нужен балластный стенд

Пайка многослойных плат в электрощитовой без оборудования заканчивается отрывом металлизации. Ремонт после этого невозможен.

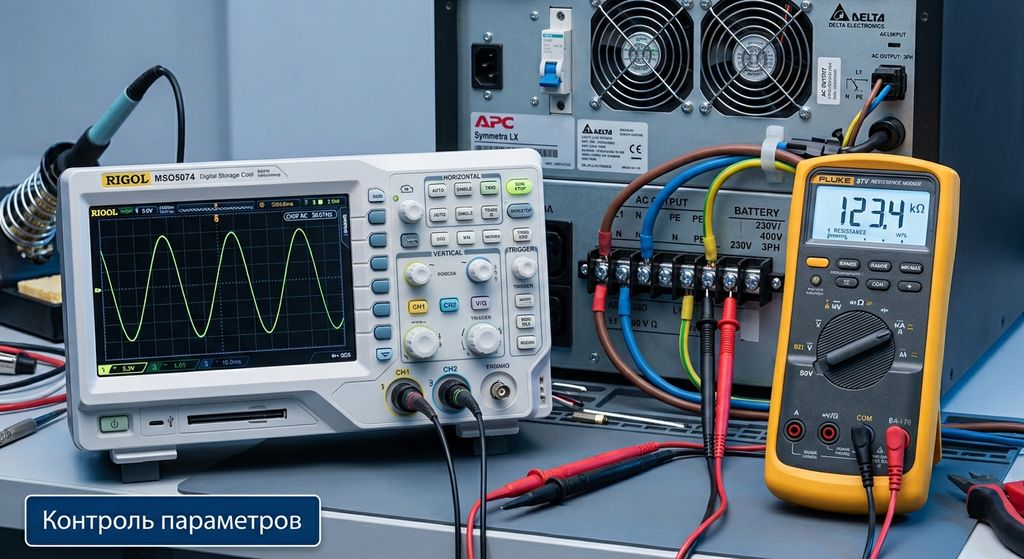

Измеряемые параметры и допуски

После ремонта мы проверяем ИБП по числовым критериям. Вот основные:

Параметр	Норма	Последствие нарушения
Отклонение ёмкости конденсаторов	Не более – 10%	Потеря фильтрации, рост пульсаций
Эквивалентное последовательное сопротивление (ESR)	В пределах datasheet	Перегрев конденсаторов
Пульсации на шине постоянного тока	До 1,5%	Ложные срабатывания защит
Коэффициент искажения синусоидальности (THDu)	До 3%	Помехи в работе чувствительной электроники

Эти параметры фиксируем в протоколе. Клиент видит не «мы всё проверили», а конкретные цифры.

Протокол приёмо-сдаточных испытаний

Финальный этап – сдача ИБП заказчику. Мы оформляем протокол, в котором фиксируем:

• Ступенчатый наброс и сброс нагрузки. От 0% до 100% и обратно. Осциллографируем просадку напряжения.
• Время перехода «сеть – батарея – сеть». Норма – 0 мс для ИБП двойного преобразования.
• Тест срабатывания электронных защит. Проверяем реакцию на перегрузку и короткое замыкание.
• Контроль теплового баланса после 4 – 8 часов работы под нагрузкой.
• Проверка формы выходного синуса на линейной и нелинейной нагрузке.

Таким образом, без протокола нельзя доказать работоспособность ИБП. Формальный ремонт без испытаний – это риск повторного отказа.

Чек-лист входной экспресс-диагностики для дежурного энергетика

Что можно проверить самостоятельно, до приезда инженера:

• Аварийные коды на дисплее. Inverter Fault, DC Bus Unbalance, Charger Failure, Fan Error.
• Симметрия фазных напряжений на входе и выходе ИБП.
• Напряжение на клеммах батарейного массива под плавающим зарядом (Float Voltage).
• Шум вентиляторов и температура выдуваемого воздуха.

Эти данные помогут инженеру быстрее поставить диагноз.

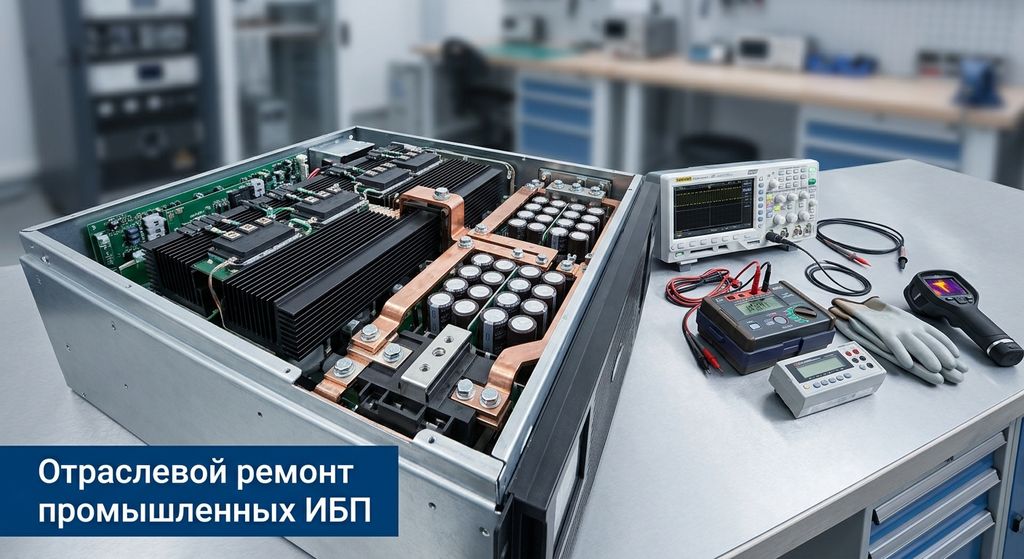

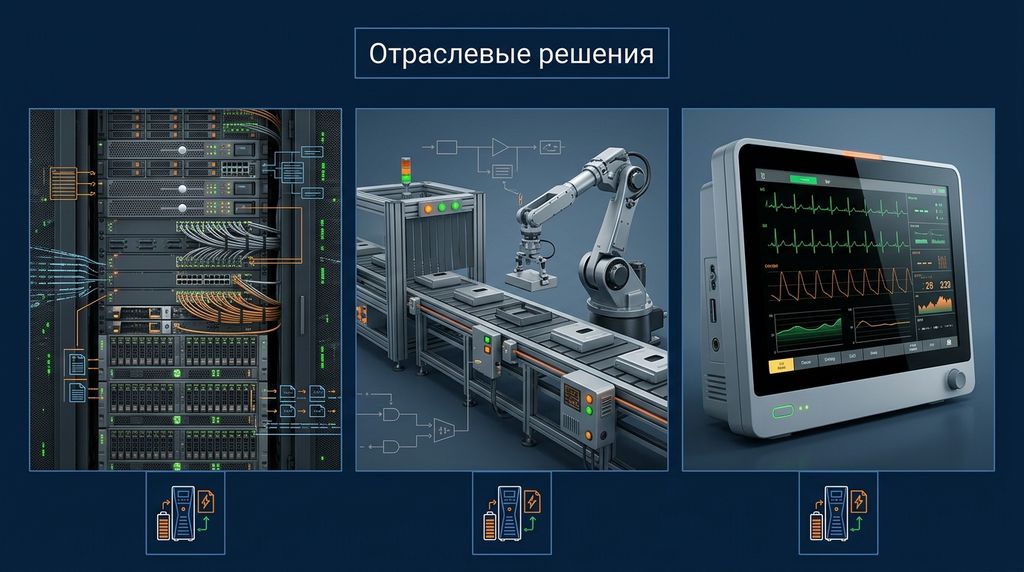

Отраслевые решения

Кроме того, у каждой отрасли свои требования к бесперебойному питанию.

Восстановление ИБП для ЦОД и серверных помещений

ЦОД не прощает даже секундного простоя. Для телекоммуникационных комплексов мы применяем специальные протоколы тестирования. Проверяем устойчивость к переходным процессам. Контролируем качество выходного напряжения под нелинейной нагрузкой.

Решения для производственных предприятий

Производственные линии и системы АСУ ТП требуют стабильного питания. Трансформаторы дают броски при пуске. Частотные приводы добавляют гармоники. Поэтому настраиваем ИБП на широкий частотный диапазон. Также поднимаем порог допустимых искажений на входе.

Обслуживание медицинских учреждений

Для медицинской техники качество питания критично. Восстанавливаем ИБП для диагностических комплексов. Работаем и с лечебной техникой. Контролируем форму синуса. Проверяем время перехода на батареи.

Частые вопросы о ремонте промышленных ИБП

Чем отличается выездная диагностика от лабораторной?

Выездная диагностика проходит на объекте. Инженер проверяет АКБ, клеммы, снимает логи. Лабораторная – в сервисе. Там мы делаем сигнатурный анализ, паяем платы, проводим нагрузочные тесты.

Почему нельзя отремонтировать ИБП в электрощитовой?

Для пайки многослойных плат нужен нижний подогрев. Также нужна паяльная станция и микроскоп. В электрощитовой этого нет. Попытка паять без оборудования разрушает плату.

Что такое сервисный байпас и зачем он нужен?

Сервисный байпас – это механический рубильник. Он заводит питание напрямую от сети. Это позволяет вывести ИБП в ремонт. Потребители при этом не отключаются.

Какие параметры проверяются после ремонта?

Замеряем ёмкость конденсаторов и их ESR. Смотрим пульсации на шине DC. Отдельно проверяем THDu. Контролируем время перехода «сеть – батарея – сеть». Следим за тепловым балансом под нагрузкой.

Сколько времени занимает диагностика?

Экспресс-диагностика – 1 – 2 часа. Полная трёхуровневая диагностика с нагрузочными тестами – от 1 до 3 дней. Срок зависит от мощности аппарата и его состояния.

Можно ли проверить ИБП самостоятельно?

Частично. Можно замерить симметрию фаз. Замерить напряжение на клеммах батарей. А сигнатурный анализ и стендовые тесты – уже в сервисе.

Даёте ли вы гарантию на ремонт?

Да, год гарантии. X Prom Support отвечает за все выполненные работы. Плюс вы получаете протокол приёмо-сдаточных испытаний.

Заказать диагностику и ремонт

Мы специализируемся на глубокой диагностике ИБП. В работе – APC Symmetra, Eaton, Riello, Vertiv/Liebert, Legrand. Хотите заказать выезд или ремонт? Переходите на страницу «Ремонт промышленных ИБП». Схемотехнику инверторов разбираем в статье «Компонентный ремонт промышленных ИБП».
