Компонентный ремонт промышленных ИБП: диагностика, причины отказов, тесты
Промышленный ИБП почти никогда не сгорает за секунду. Переходы в байпас, ошибки на дисплее и гудение появляются за недели до аварии. В этом руководстве инженеры X Prom Support разбирают причины отказов ИБП двойного преобразования. Также показываем методы компонентной диагностики и регламент нагрузочных тестов.
Выход из строя промышленного ИБП – это не просто неудобство. Это прямой путь к простоям, браку и финансовым потерям. Замена блока часто нерентабельна, особенно для дорогого импортного оборудования. Поэтому единственное оправданное решение – компонентный ремонт. Восстанавливаем силовую часть, платы управления и цепи АКБ с гарантией. Общий список неисправностей и этапы ремонта смотрите в статье «Ремонт промышленных ИБП: основные неисправности и этапы восстановления».
Критические признаки неисправностей промышленного ИБП
Промышленный ИБП почти никогда не сгорает за секунду. Обычно он подаёт сигналы заранее. Однако многие их игнорируют.
Обратите внимание на эти симптомы:
- Частые переходы в байпас. ИБП переключается на питание от сети. При этом он минует стабилизацию и защиту.
- Самопроизвольные отключения нагрузки. Причины внешне не видны.
- Нестабильная работа индикаторов. Диоды мигают, на дисплее появляются ошибки.
- Посторонние звуки. Гудение и треск изнутри корпуса. Часто так ведут себя инвертор или дроссели.
- Перегрев корпуса. Вентиляторы постоянно работают на высоких оборотах.

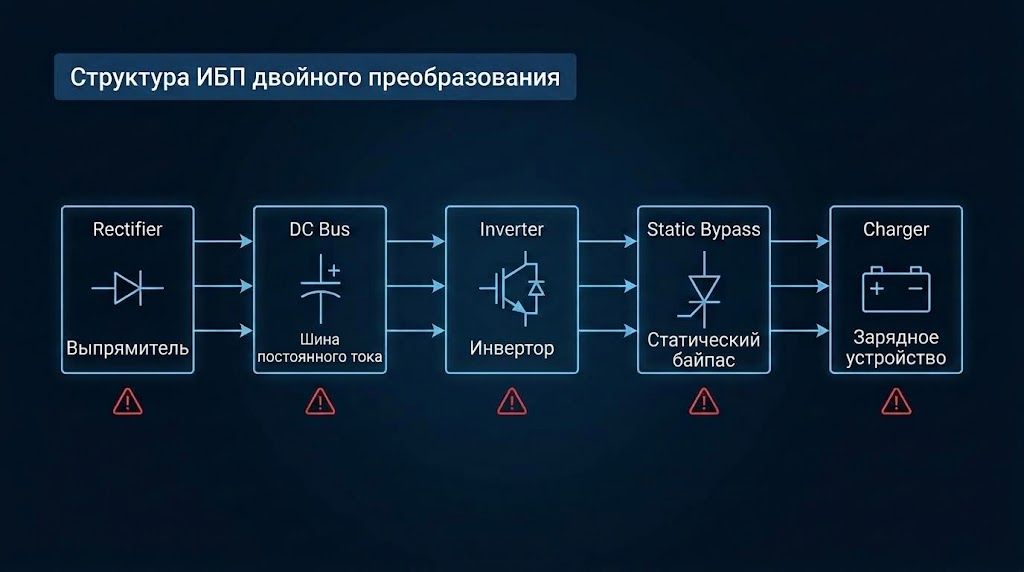

Структура ИБП двойного преобразования: карта уязвимостей
ИБП двойного преобразования – это цепочка каскадов. Каждый из них уязвим по-своему:
Выпрямитель / корректор коэффициента мощности → шина постоянного тока → инвертор → статический байпас → зарядное устройство
Разберём каждый каскад:
- Выпрямитель и корректор коэффициента мощности. Преобразует входное переменное напряжение в постоянное. Уязвимость: ключи выгорают при бросках напряжения. Диоды пробивает при несимметрии фаз.
- Шина постоянного тока. Сглаживает напряжение и копит энергию для инвертора. Уязвимость: конденсаторы деградируют от термоциклики. Растёт ESR, падает ёмкость.
- Инвертор. Преобразует постоянное напряжение в переменное для нагрузки. Уязвимость: сквозной пробой IGBT-ключей, выгорание драйверов, тепловой пробой при перегрузке.
- Статический байпас (тиристорный переключатель, SCR). Переключает нагрузку напрямую от сети при аварии. Уязвимость: тиристоры пробивает теплом. SCR «залипают» при частых переключениях.
- Зарядное устройство. Питает АКБ и держит их заряженными. Уязвимость: старые АКБ перегружают модуль токами утечки. Зарядные ключи выгорают.
Главный риск: нельзя включать ИБП после замены АКБ без дефектовки силовой части. Иначе скрытое КЗ в плечах моста разрушит инвертор. То же случится из-за залипшего тиристора байпаса.
Регламент проверки АКБ: что смотреть, кроме напряжения
Напряжение на клеммах АКБ ничего не говорит о её состоянии. Новая банка и банка с потерей ёмкости покажут одинаковые 12,6 В. Поэтому проверяем другое:
- Зарядные кривые (IU-характеристика). Смотрим, как зарядное устройство выходит на стабилизацию тока и напряжения. Неисправный модуль даёт пульсации. Из-за них новые АКБ быстро деградируют и вздуваются.
- Температурная компенсация напряжения заряда. Напряжение заряда должно падать при росте температуры АКБ. Без компенсации батарея перезаряжается и теряет ресурс.

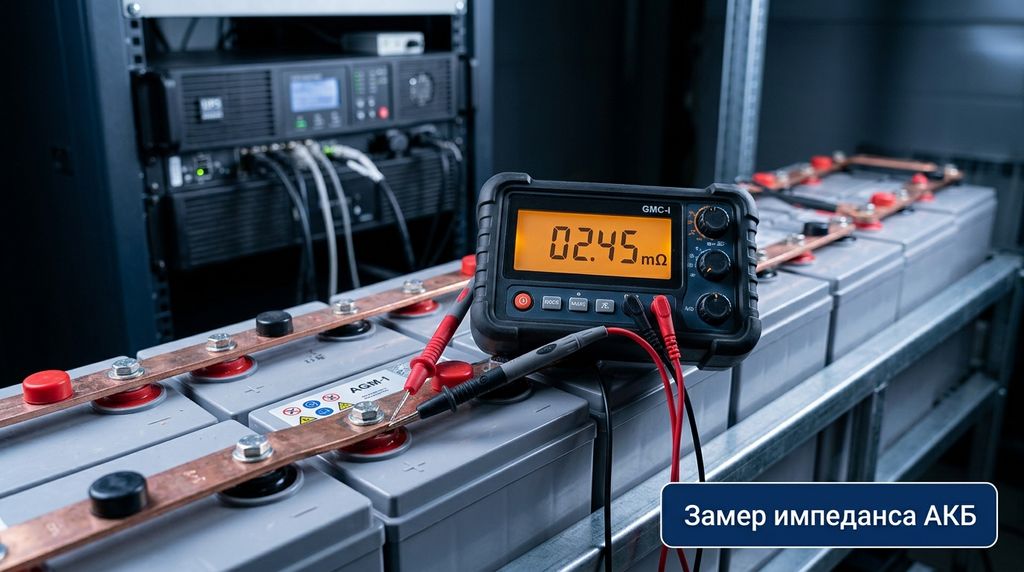

- Поканальный замер импеданса банок миллиомметром. Делаем без отключения стринга. Так выявляем скрытую потерю ёмкости одной банки. Она выводит в аварию всю цепочку из 32 – 40 аккумуляторов.
- Проверка герметичности и температуры корпуса. Локальный нагрев одной банки – признак теплового разгона.
Контрольные параметры после ремонта инвертора
После ремонта силовой части мы проверяем ИБП по регламентным допускам. Смотрите таблицу:
| Параметр | Норма | Последствие нарушения |
|---|---|---|
| Пульсации на шине постоянного тока | Не более 1 – 2% | Конденсаторы греются, защита срабатывает ложно |
| Коэффициент гармонических искажений напряжения (THDu) на линейной нагрузке | Менее 2% | Нагрев, гул, сбои в чувствительных блоках питания |
| Коэффициент гармонических искажений напряжения (THDu) на нелинейной нагрузке | Менее 5% | Сбои в сервосистемах и контроллерах ЧПУ |
| Напряжение батарейной шины | ±200 – 450 В (по модели) | Инвертор работает некорректно |
| Время переключения на статический байпас | Менее 2 – 4 мс | Нагрузка проседает при аварии |
Как монтировать мощные IGBT-модули и какой нужен термопрофиль? Подробно разобрали в статье «Ремонт частотного преобразователя: от диагностики до пайки».
Когда сбой не в ИБП: матрица локализации
Часть «неисправностей ИБП» вызвана внешними причинами. Это сеть или нагрузка. Прежде чем отправлять аппарат в сервис, проверьте:
| Симптом | Вероятная причина | Что проверить |
|---|---|---|
| Ложные срабатывания защиты | Несимметрия фаз питающей сети | Напряжение по фазам, качество нуля |
| Перегрузка инвертора при пуске станков | Броски пусковых токов трансформаторов, гармоники от частотников | Коэффициент амплитуды тока нагрузки (не более 3:1) |
| ИБП не синхронизируется с сетью (Bypass Not Available) | Уход частоты сети за коридор ±1 – 2 Гц, сбой цепей фазовой автоподстройки (PLL) | Частота сети, плата управления |
| ИБП падает в аварию при пропадании сети 380 В | Обрыв стринга батарей, пробой зарядного ключа, выгорание батарейного предохранителя | Стринг АКБ, зарядный модуль |
| Постоянный писк зуммера, ошибка «DC Bus Overvoltage» | Отказ цепей торможения при работе на рекуперативную нагрузку | Цепи сброса энергии инвертора |
Селективность защитных автоматов. Автомат на выходе ИБП не должен срабатывать раньше входного. Иначе при перегрузке ИБП уходит в байпас. Затем отключается вся цепочка.
Согласование с дизель-генератором. При работе от ДГУ форма синуса искажена. Частота тоже нестабильна. Поэтому ИБП настраивают на расширенный диапазон частот. Также повышают допустимый коэффициент гармонических искажений входного напряжения.

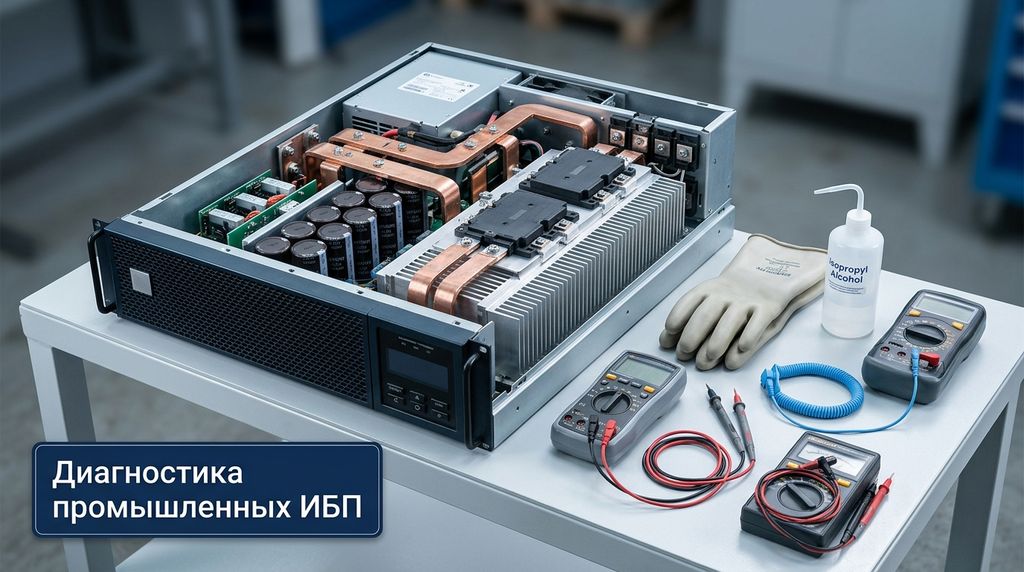

Инженерный протокол дефектовки трёхфазного промышленного ИБП
Шаг 1. Обесточивание и безопасный разряд. Отключаем сетевой ввод. Переводим на ручной механический сервисный байпас. Проверяем падение напряжения на шине постоянного тока ниже 36 В.

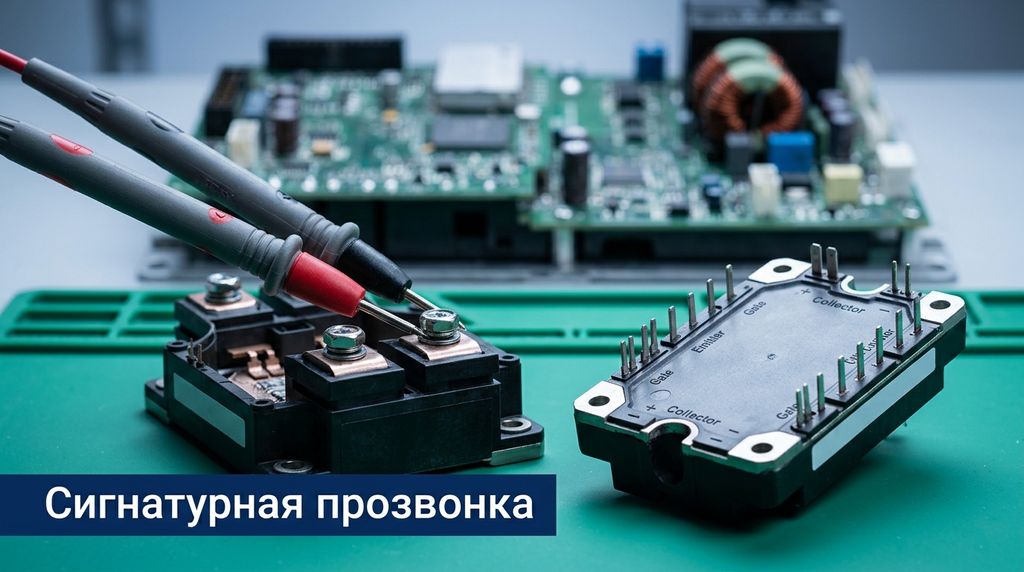

Шаг 2. Сигнатурная прозвонка полупроводников. Тестируем силовые сборки IGBT инвертора. Проверяем диоды выпрямителя и тиристоры статического байпаса на пробой и утечку.
Шаг 3. Контроль электролитических конденсаторов. Замеряем ёмкость и ESR конденсаторов шины постоянного тока. Также проверяем фильтрующие конденсаторы переменного тока. Ресурс обычно 5 – 7 лет.
Шаг 4. Ревизия плат драйверов и управления. Проверяем цепи питания ШИМ-контроллеров. Ревизуем оптодрайверы. Проверяем резервные батарейки памяти журнала событий.

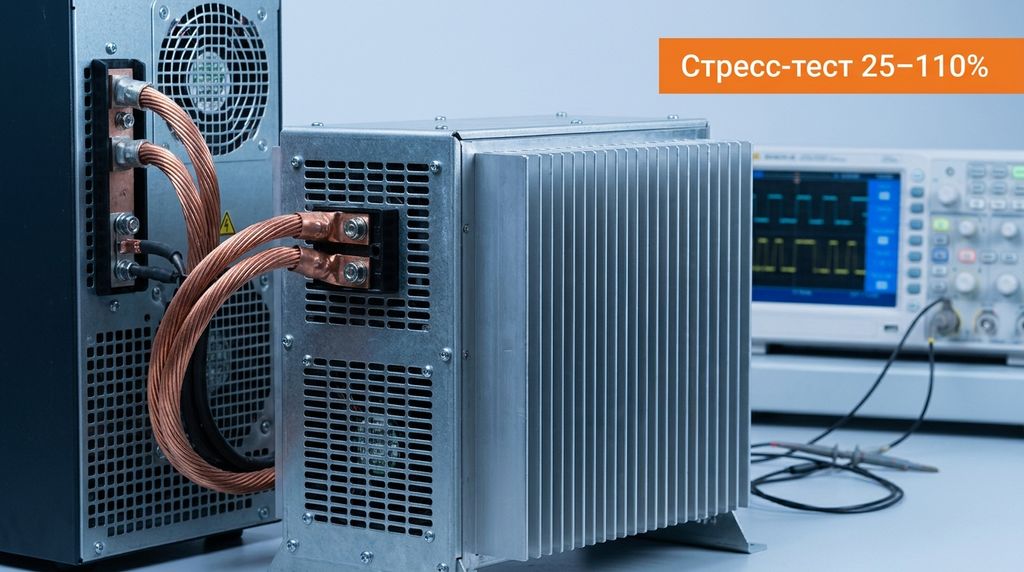

Нагрузочные тесты: регламент испытаний перед возвратом
ИБП может работать на холостом ходу. Однако при первом реальном набросе нагрузки он мгновенно отключится. Поэтому перед возвратом на производство аппарат проходит стресс-тест на балластной нагрузке.
Пошаговый алгоритм верификации:
- Подключение балластной нагрузки. Используем резистивно-индуктивную нагрузку. Она имитирует реальный характер работы.
- Ступенчатый стресс-тест. Подаём 25% → 50% → 75% → 100% → 110% от номинала. На каждой ступени контролируем форму выходного напряжения и температуру силовых компонентов.
- Тест ступенчатого наброса и сброса нагрузки. Резко подключаем и отключаем 100% нагрузки. Осциллографируем просадку напряжения.
- Проверка времени переключения на статический байпас. Норма – не более 2 – 4 мс.

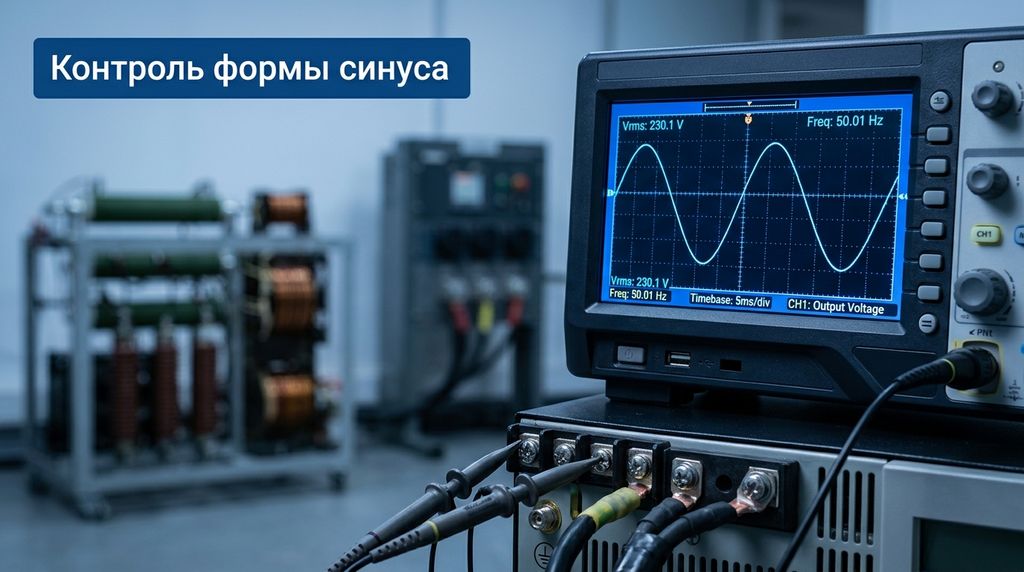

- Контроль коэффициента гармонических искажений. На линейной нагрузке – менее 2%. На нелинейной – менее 5%.
Современный подход к обслуживанию – тепловизионный мониторинг контактов. Плюс предиктивная замена конденсаторов. Подробнее в статье «Современные методы технического обслуживания промышленных систем».
Стоимость диагностики и ремонта
Стоимость диагностики
| Услуга | Стоимость |
|---|---|
| Выездная диагностика (Москва) | от 40 000 руб. |
| Диагностика в лаборатории (оборудование привозят к нам) | Бесплатно |
Важно: точную причину неисправности определяем только после диагностики. Она включает разборку, прозвонку силовой части, проверку АКБ и анализ журнала событий. Заранее назвать сумму невозможно. Неисправность может быть в АКБ, в силовой плате, в транзисторах или конденсаторах. Минимальная стоимость ремонта – от 10 000 руб.
Ориентировочная стоимость ремонта
| Тип неисправности | Мощность ИБП | Ориентировочная стоимость |
|---|---|---|
| Замена АКБ | 10 – 20 кВА | рассчитывается по количеству банок |
| Замена АКБ | 20 – 40 кВА | рассчитывается по количеству банок |
| Замена АКБ | 60 – 100 кВА | рассчитывается по количеству банок |
| Замена АКБ | 100 – 200 кВА | рассчитывается по количеству банок |
| Ремонт инвертора (IGBT, драйверы) | 10 – 40 кВА | от 30% стоимости нового |
| Ремонт инвертора (IGBT, драйверы) | 60 – 200 кВА | рассчитывается после дефектовки |
| Ремонт платы управления | любая | от 10 000 руб. |
| Ремонт статического байпаса (тиристоры SCR) | 20 – 200 кВА | рассчитывается после дефектовки |
Когда компонентный ремонт экономически оправдан
Ремонт компонентного уровня выгоден для стоечных и моноблочных ИБП. Речь о мощности от 10 – 20 кВА и выше: APC Symmetra, Eaton, Riello, Vertiv/Liebert, Legrand. Новый шкаф стоит миллионы рублей. При этом блочная замена модуля вендором часто невозможна из-за санкций. Поэтому компонентный ремонт часто остаётся единственным выходом.
Частые вопросы о ремонте промышленных ИБП
Сколько стоит ремонт промышленного ИБП?
Цена зависит от поломки и модели. Выездная диагностика по Москве стоит от 40 000 руб. Если привозите оборудование к нам – диагностика бесплатная. Ремонт начинается от 10 000 руб. Восстановление силовой части – от 30% цены нового аппарата.
Можно ли отремонтировать ИБП своими руками?
Нет, не рекомендуем. Внутри ИБП стоят высоковольтные конденсаторы. Они держат заряд часами. Любая ошибка опасна для жизни и добивает оборудование.
Как продлить срок службы промышленного ИБП?
Регулярно обслуживайте оборудование: чистите, проверяйте АКБ. Держите нормальную температуру в помещении. Следите за стабильностью входного напряжения. Плановая ревизия термоинтерфейса и замена вентиляторов продлевают ресурс силовой части на несколько лет.
Почему ИБП переходит в байпас?
Причины две. Первая – перегрузка инвертора: нагрузка превышает номинал. Вторая – внутренняя неисправность инвертора. Если переходы в байпас повторяются без перегрузки, это признак деградации силовых ключей или цепей управления.
Что такое статический байпас и зачем он нужен?
Статический байпас – это тиристорный переключатель. Он переводит нагрузку напрямую от сети, минуя инвертор. Так происходит при аварии или перегрузке. Время переключения – 2 – 4 мс. При частых переключениях тиристоры деградируют и могут «залипать».
Как проверить, что АКБ пора менять?
Напряжение на клеммах ничего не показывает. Нужен поканальный замер импеданса банок миллиомметром. Плюс проверка зарядных кривых. Одна банка с потерей ёмкости выводит в аварию всю цепочку из 32 – 40 аккумуляторов.
Почему ИБП падает в аварию при пропадании сети?
Вероятных причин несколько. Обрыв стринга батарей. Пробой зарядного ключа. Выгорание батарейного предохранителя или расцепителя. Нужна дефектовка цепи АКБ и зарядного модуля.
Даёте ли вы гарантию на ремонт?
Да. X Prom Support даёт гарантию до 12 месяцев на все работы. Вы также получаете полный отчёт о дефектах.
Не уверены в диагнозе?
Опишите симптомы или пришлите фото платы и модель ИБП. Мы оценим предварительную стоимость и сроки. Точный диагноз поставим только после диагностики в сервисе – по фото определить неисправность невозможно.
