Ремонт промышленных материнских плат и электронных плат: полное руководство

Выход из строя промышленного компьютера или платы управления на станке с ЧПУ – это всегда срочная и дорогостоящая проблема. Ситуация усугубляется, когда официальный поставщик оборудования заявляет: «Восстановление невозможно, нужно менять всё целиком, цена – от 500 000 рублей, срок поставки – три месяца». Однако практика показывает, что в 90% случаев полная замена не требуется – достаточно выполнить профессиональный ремонт промышленных материнских плат.

В этой статье мы подробно разберем, как возвращают к жизни сложную управляющую электронику, почему стандартный компьютерный мастер здесь не поможет и как восстановить работоспособность цеха без колоссальных затрат.

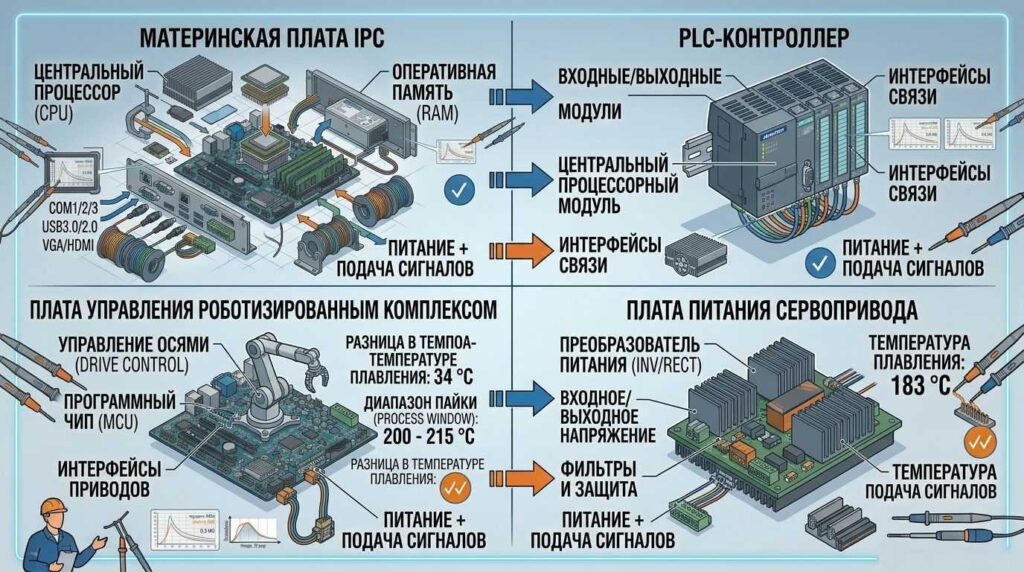

Какие платы относятся к промышленным?

Промышленные платы – это электроника, работающая в составе оборудования, где отказ приводит к остановке производства. Ремонт электронных плат востребован для следующих типов устройств:

• Материнские платы промышленных ПК (IPC) – используются для управления станками с ЧПУ, линиями розлива, фасовки и металлообработки.
• Платы управления роботизированными комплексами – отвечают за координацию движений, позиционирование и связь с периферией.
• Платы контроллеров (PLC) и модулей ввода-вывода – «сердце» автоматизации (программируемые логические контроллеры), обрабатывающие сигналы от датчиков.
• Платы питания силовых агрегатов – электроника инверторов, сервоприводов, частотных преобразователей и устройств плавного пуска (УПП).

Главное отличие промышленной электроники от бытовой – запас прочности, отказоустойчивость и архитектура, рассчитанная на работу 24/7 в агрессивной среде.

Основные причины выхода из строя материнских плат

В условиях производства электроника подвергается экстремальным нагрузкам. Самые частые факторы риска – в таблице ниже:

Причина	Как проявляется	К чему приводит
Перегрев из-за пыли или отказа вентилятора	Система «зависает», появляются ошибки POST, вентиляторы крутятся на максимум.	Деградация кристалла, выход из строя чипсета или процессора.
Скачки напряжения в питающей сети	Периодические перезагрузки оборудования, сгоревший ШИМ-контроллер.	Повреждение цепей питания, пробой транзисторов и конденсаторов.
Влажность и конденсат	Коррозия дорожек, налет на контактах, случайные сбои в логике работы.	Обрывы токопроводящих цепей, межслойные короткие замыкания.
Естественное старение компонентов	Потеря ёмкости конденсаторов, нестабильность при запуске «на холодную».	Полный отказ платы, невозможность старта системы.
Неправильный монтаж или ремонт	Сгоревшие дорожки, сколы компонентов, неправильно установленные перемычки.	Дополнительные повреждения, высокий риск невозможности восстановления.

Признаки неисправности: что должно насторожить

Своевременное отключение оборудования при первых симптомах сбоя может спасти процессор или привязанную к плате прошивку. Срочно обратитесь в сервисный центр, если:

• Система не включается вообще, индикаторы на панели и плате не горят.
• Промышленный ПК запускается, но выдаёт ошибки POST (звуковые или на экране) и не загружает ОС.
• Электроника работает нестабильно: самопроизвольно перезагружается, «зависает» под нагрузкой.
• При визуальном осмотре видны дефекты: вздутые конденсаторы, потемнение текстолита от перегрева, подгоревшие дорожки.
• Чувствуется отчетливый запах гари, пластика или озона.

Почему промышленные платы сложнее ремонтировать, чем бытовые?

Промышленные платы сложнее бытовых по трём ключевым причинам: отсутствие принципиальных схем (Boardview), многослойная топология 6 – 12 слоёв с BGA-компонентами и кастомные прошивки BIOS, привязанные к конкретному экземпляру оборудования. Попытка отдать плату от станка стоимостью в миллионы рублей в обычную мастерскую по ремонту сотовых телефонов или игровых ПК – фатальная ошибка. Вот в чём специфика:

• Отсутствие схем и документации. Производители оборудования (Siemens, Advantech, Fanuc) не публикуют схемы (Boardview) в открытом доступе. Инженерам приходится выполнять ремонт без схем и документации, используя метод обратного инжиниринга и сигнатурный анализ.
• Сложная многослойная топология. Текстолит может иметь от 6 до 12 слоев внутри, где проходят микроскопические дорожки. Монтаж элементов плотный, активно используются BGA-компоненты (выводы которых находятся под корпусом микросхемы).
• Оригинальные прошивки BIOS. Микропрограммы часто уникальны, содержат кастомные ключи шифрования и жестко привязаны к конкретному экземпляру станка или лицензии ПО. Их повреждение требует ювелирной работы с программатором.
• Нестандартные форм-факторы. Платы изготавливаются в уникальных геометриях и имеют специфические интерфейсные разъемы (ISA, нестандартные PCI, проприетарные шины), что исключает возможность их быстрой замены на аналог.

Анатомия промышленной платы и типовые дефекты многослойной структуры

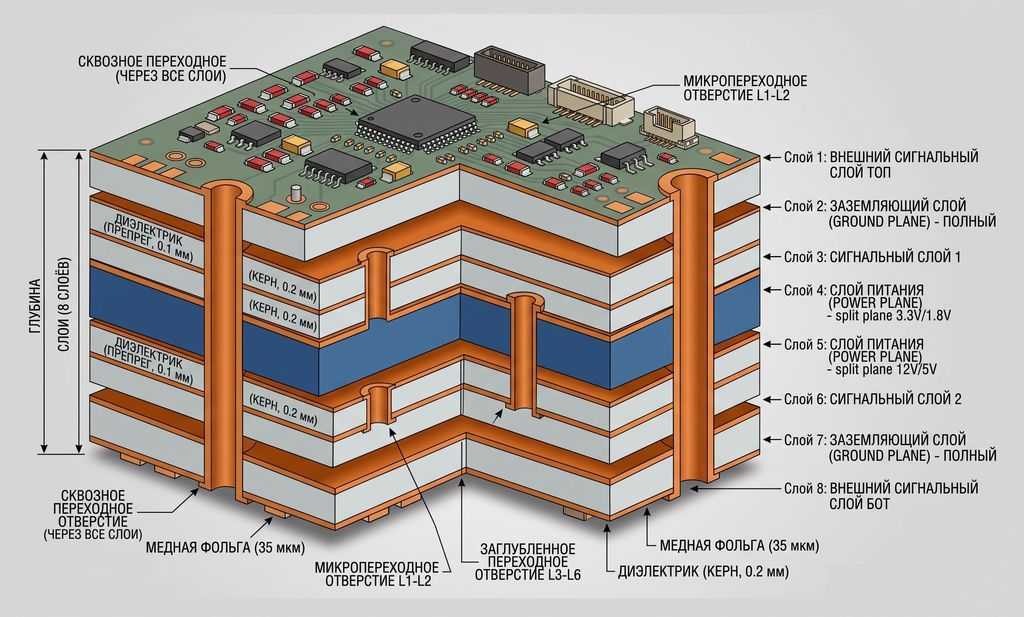

Промышленная материнская плата – это не просто «текстолит с деталями». Это многослойный пирог из 6 – 12 слоёв меди и диэлектрика, где внутренние слои часто отведены под цепи питания и «землю». Понимание этой структуры критично, потому что большинство тяжёлых дефектов скрыто внутри платы:

• Межслойные прогары при КЗ по цепям питания. При пробое силового транзистора или конденсатора через внутренние слои может проходить ток, достаточный для выгорания диэлектрика. Внешне это может выглядеть как небольшое потемнение, но внутри образуется токопроводящий углеродный канал, который сводит на нет всю логику платы.
• Деградация металлизации переходных отверстий (VIAs). Сквозные отверстия соединяют слои. При термоциклировании или вибрации металлизация трескается, появляется «плавающий» контакт. Плата работает «то да, то нет» – самый неприятный класс дефектов.
• Разрушение конформных покрытий. Защитный лак (акриловый, полиуретановый, силиконовый) предохраняет плату от влаги, пыли и агрессивных сред. Со временем он трескается, отслаивается, и под ним начинается коррозия дорожек.

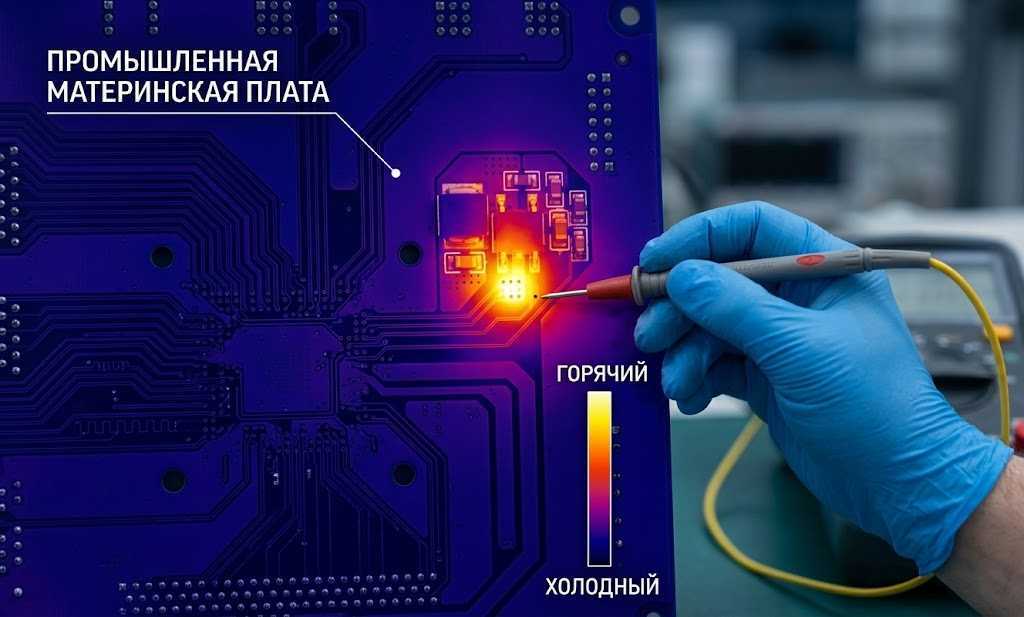

Как это локализуют. Межслойные КЗ ищут тепловизором с макролинзой (ищут локальный нагрев) и миллиомметром (измеряют сопротивление между шинами питания и «землёй»). Для поиска обрывов металлизации VIAs применяют сигнатурный анализ и прозвонку цепей с эталонной платой.

Что ремонтируется в промышленных материнских платах?

Профессиональное оборудование и опыт инженеров позволяют восстанавливать узлы плат на компонентном уровне:

Узел	Типичная неисправность	Метод восстановления
Система питания (ШИМ)	Сгорел ШИМ-контроллер, MOSFET-ключи, пробой фильтрующих конденсаторов.	Демонтаж поврежденных элементов, замена транзисторов, восстановление обвязки.

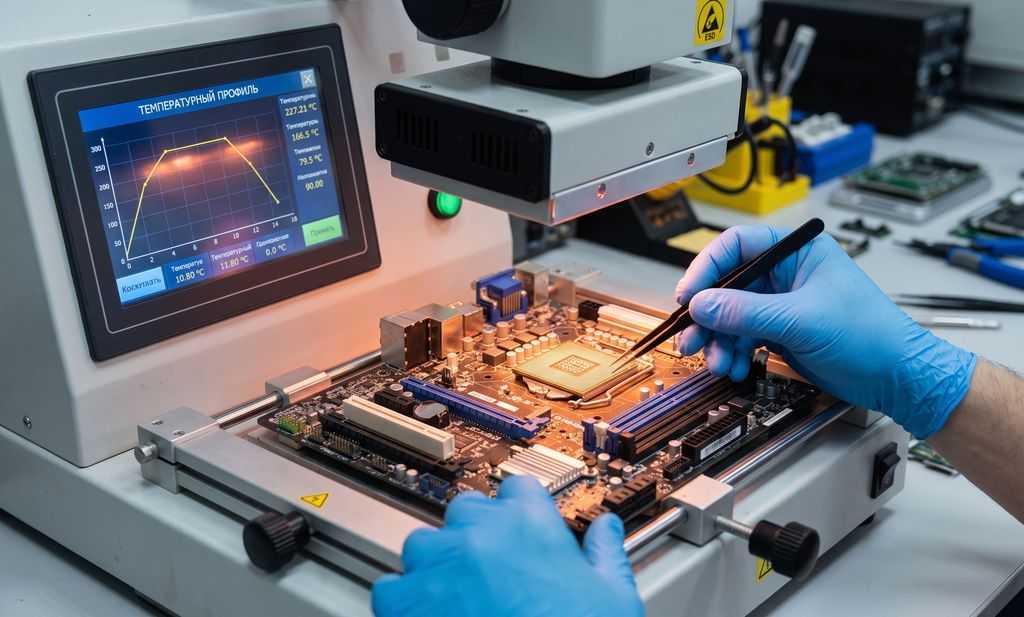

Чипсет (мосты, процессор)	Перегрев, отслоение кристалла, потеря контакта с платой.	BGA-пайка и восстановление многослойных плат на инфракрасной паяльной станции, реболлинг или замена чипа.
Слоты и разъемы	Окисление контактов, механический обрыв дорожек при вибрации.	Восстановление поврежденных дорожек под микроскопом, замена разъемов расширения.
BIOS / Прошивка	Сбой логики, повреждение микросхемы памяти, слетевший дамп.	Выпаивание чипа флеш-памяти, чтение/запись на программаторе, замена микросхемы.
Коммуникационные порты	Отказ трансиверов (Ethernet, COM, LPT) из-за статического напряжения.	Замена интерфейсных чипов, восстановление защитных цепей и гальванической развязки.

Когда плата ремонтопригодна, а когда – нет?

Не каждую плату имеет смысл восстанавливать. Ниже – ориентиры, которые мы используем на практике.

Ситуация	Вердикт	Почему
Поверхностное окисление, залитие, копоть	Ремонтопригодно	Отмывка в УЗ-ванне, замена пострадавших компонентов, восстановление дорожек.
Вздутые конденсаторы, сгоревший ШИМ, пробой MOSFET	Ремонтопригодно	Компонентный ремонт с заменой элементов и восстановлением обвязки.
Отслоение BGA-чипа, потеря контакта	Ремонтопригодно	Реболлинг или замена чипа на ИК-станции.
Обугливание внутренних слоёв текстолита в зоне BGA	Неремонтопригодно	Токопроводящий углеродный канал внутри платы не удалить, изоляционные свойства диэлектрика необратимо потеряны.
Множественный пробой заказных контроллеров без маркировки и аналогов	Неремонтопригодно	Нет возможности подобрать замену, нет даташита, нет донора.
Механическая трещина платы через силовые шины	Неремонтопригодно	Нарушена целостность внутренних слоёв, восстановление микропроводом не даст надёжного контакта на силовых цепях.
Скол кристалла специализированной ASIC	Неремонтопригодно	Кристалл разрушен, замена невозможна без донора.

Экономический фильтр. Даже если плата технически ремонтопригодна, иногда выгоднее заменить её целиком. Мы всегда сообщаем заказчику, если стоимость компонентного ремонта приближается к стоимости нового изделия.

Как проходит ремонт промышленной материнской платы?

Процесс восстановления электроники в специализированном сервисном центре строго регламентирован и включает шесть этапов:

• Приёмка и первичная диагностика. Опрос заказчика о характере проявления дефекта, визуальный осмотр под микроскопом на предмет прогаров, базовая прозвонка цепей питания на короткое замыкание.
• Диагностика на стенде. Подключение к диагностическому оборудованию, анализ POST-кодов ошибок, контроль температурных зон с помощью тепловизора для поиска греющихся компонентов.
• Составление акта дефектации и согласование. Формирование точного перечня неисправных узлов и калькуляция стоимости работ. Цена фиксируется до начала ремонта.
• Непосредственный ремонт. Проведение паяльных работ (включая BGA-пайку), замена дефектных радиокомпонентов, ультразвуковая отмывка платы от флюса и загрязнений.
• Тестирование под нагрузкой. Проверка всех интерфейсов платы на специализированном стенде в течение нескольких часов (стресс-тесты, термоциклирование) для исключения плавающих дефектов.
• Выдача гарантии. Передача отремонтированного изделия клиенту вместе с актом выполненных работ.

Работа с защитными покрытиями

Промышленные платы почти всегда покрыты конформным лаком. Это не «грязь», которую можно проигнорировать. Если паять без снятия лака, компаунд обугливается, выделяет токсичные пары, а припой не прилипает к площадке. После ремонта плату необходимо снова защитить, иначе влага и агрессивная среда цеха быстро выведут её из строя.

Регламент работы с защитными слоями:

• Удаление лака – химическое (специализированные растворители) или механическое (фреза, скребок под микроскопом) в зоне пайки.
• Отмывка – ультразвуковая ванна с отмывочной жидкостью, удаление флюса и остатков лака.
• Пайка – монтаж компонентов на очищенных площадках.
• Повторное нанесение лака – распыление или кисть, с УФ-контролем сплошности покрытия (лак с УФ-индикатором светится под ультрафиолетом, позволяя увидеть пропуски).

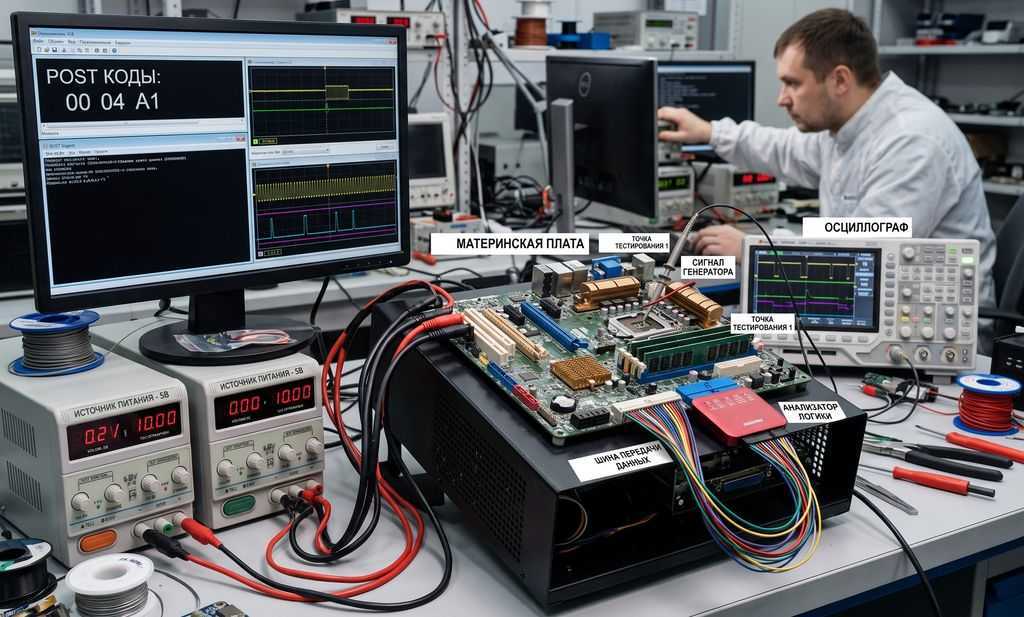

Выходной контроль: как мы убеждаемся, что плата работает

Устранение короткого замыкания – это ещё не ремонт. Плата должна быть проверена в условиях, близких к реальной эксплуатации. Наш алгоритм верификации:

• Подача номинальных напряжений через лабораторные блоки с ограничением тока. Это позволяет безопасно проверить цепь питания: если есть остаточный дефект, блок уйдёт в защиту, а не сожжёт плату.
• Имитация входных сигналов. На разъёмы подаются сигналы, соответствующие работе в составе станка или IPC: тактовые частоты, сигналы датчиков, интерфейсные посылки.
• Прогон на стенде. Плата устанавливается в диагностический стенд или в донорский IPC и работает под нагрузкой в течение нескольких часов.
• Стресс-тесты и термоциклирование. Проверка под нагрузкой при повышенной температуре для выявления «плавающих» дефектов.
• Проверка всех интерфейсов. Ethernet, COM, LPT, USB, промышленные шины (RS-485, CAN) – каждый порт тестируется на передачу данных.
• Финальная отмывка и лакировка. После успешных тестов плата отмывается и покрывается защитным лаком.

Только после этого плата считается готовой к возврату заказчику.

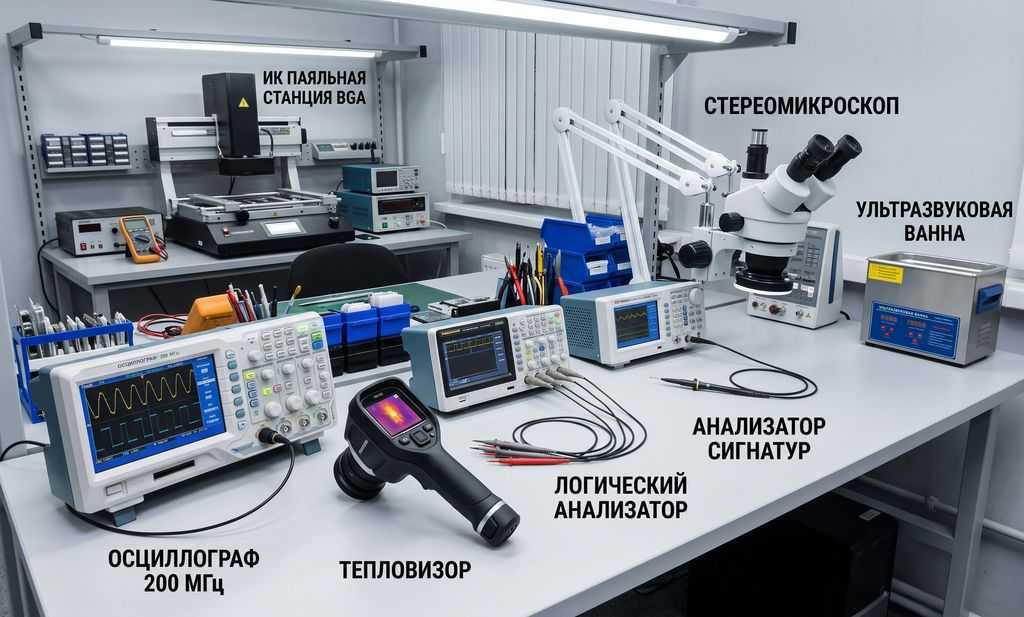

Чем мы измеряем: оборудование лаборатории

Ремонт промышленной платы – это не «прозвонка мультиметром». Для диагностики и верификации мы используем:

• Осциллографы с полосой 100–200 МГц – для анализа сигналов на шинах, тактовых генераторах, цепях питания.
• Сигнатурные анализаторы (VI-тестеры) – сравнение вольт-амперных характеристик с эталонной платой без подачи питания. Позволяют найти пробитые полупроводники и обрывы.
• Тепловизоры с макролинзой – поиск локального нагрева: межслойные КЗ, перегруженные компоненты, дефекты BGA.
• Логические анализаторы шин – для проверки протоколов обмена (I²C, SPI, PCI, ISA) и поиска сбоев передачи данных.
• Миллиомметр – измерение сопротивления между шинами питания и «землёй» для локализации КЗ.
• ИК-паяльные станции с термопрофилями – для BGA-пайки и реболлинга.
• Ультразвуковая ванна – отмывка плат от флюса и загрязнений.

Услуги компании Икс Пром Суппорт по ремонту электронных плат

Наша лаборатория оснащена экспертным оборудованием для решения нестандартных задач любой сложности:

• Комплексная диагностика промышленных материнских плат и блоков IPC – ремонт промышленных компьютеров на базе восстанавливаемых плат;
• Ремонт многофазных систем питания процессора и памяти;
• Восстановление токоведущих дорожек и разрушенных контактных площадок (пятаков) под чипами;
• Профессиональная BGA-пайка, замена хабов, северных/южных мостов, интегрированных процессоров;
• Параметрическое программирование и перепрошивка BIOS/EEPROM (при наличии дампа или восстановлении старого);
• Замена поврежденных интерфейсных слотов, разъемов питания и периферии;
• Восстановление плат после неквалифицированных попыток ремонта или залития жидкостями.

На все выполненные работы и установленные компоненты действуют единые условия ремонта с предоставлением официальной гарантии до 12 месяцев.

Вопрос-ответ (FAQ)

Можно ли восстановить материнскую плату, если она была в пожаре или залита СОЖ?

Все зависит от степени повреждения текстолита. Если произошел обугливающий прогар внутренних слоев платы, восстановить ее невозможно. Если же повреждения поверхностные, есть следы окисления от жидкости или копоти – плата успешно отмывается в ультразвуковой ванне, после чего меняются пострадавшие компоненты и восстанавливаются дорожки.

Что делать, если на плате нет маркировки, стерты названия чипов или отсутствует схема?

Для наших инженеров это штатная ситуация. Мы используем метод аналогии, сигнатурные анализаторы, а также накопленную базу данных по оборудованию различных брендов. Снятие «слепков» сигналов с исправных участков позволяет локализовать дефект без принципиальных схем.

Как долго длится ремонт материнской платы?

Стандартный срок диагностики составляет от 1 до 3 рабочих дней. Сам ремонт занимает от 2 до 7 дней в зависимости от сложности повреждения и доступности редких электронных компонентов на складе.

Вы даёте гарантию на восстановленные платы?

Да, мы предоставляем официальную гарантию на выполненные работы и замененные детали. Срок гарантии составляет до 12 месяцев, что подтверждает надежность компонентного восстановления.

Чем отличается ремонт промышленной материнской платы от бытовой?

Промышленные платы используют редкую элементную базу с расширенным температурным диапазоном (industrial grade), многослойный текстолит повышенной толщины и кастомную логику работы BIOS. Для их ремонта требуются дорогие ИК-станции с точными термопрофилями, микроскопы высокого разрешения и инженеры со знанием промышленной схемотехники, а не просто мастера модульной замены.

Как отправить плату в ремонт из другого города

Если ваше предприятие находится за пределами Москвы, это не проблема. Мы регулярно работаем с регионами по отлаженной схеме:

• Демонтаж и упаковка. Тщательно упакуйте плату. Обязательно используйте антистатический пакет. Оберните устройство в несколько слоев воздушно-пузырьковой пленки и поместите в жесткую картонную коробку, чтобы исключить механические повреждения элементов при транспортировке.
• Документы. Вложите внутрь коробки краткое описание неисправности (как проявляется, после чего произошел сбой) и ваши контакты для связи.
• Отправка. Отправьте посылку любой удобной для вас транспортной компанией (СДЭК, Деловые Линии, Major Express, DHL) до нашего терминала или дверей лаборатории.
• Получение и отчет. Как только посылка прибудет, менеджер свяжется с вами, подтвердит получение и передаст плату в зону диагностики.

Ознакомиться с историями успешного восстановления сложного оборудования и посмотреть на реальные кейсы вы можете в разделе примеры выполненных работ.
