Ремонт устройств плавного пуска (УПП) ABB: полное руководство по диагностике и восстановлению
Оборудование для плавного пуска асинхронных двигателей — неотъемлемая часть современных насосных станций, конвейерных линий, вентиляционных систем и компрессорных установок. Продукция ABB в этом сегменте заслуженно считается эталоном надёжности, но даже она подвержена износу и сбоям. Когда агрегат выходит из строя, производство останавливается, а времени на долгие поставки нового экземпляра, как правило, нет. В таких ситуациях грамотное восстановление силовой электроники позволяет быстро вернуть оборудование в строй с минимальными затратами.
В этом материале мы детально разберём:
- какие модификации софтстартеров ABB существуют и чем они отличаются;
- самые распространённые дефекты и их внешние проявления;
- подробную таблицу кодов неисправностей для каждой серии;
- этапы профессионального компонентного восстановления;
- критерии, по которым можно оценить экономическую целесообразность ремонта.

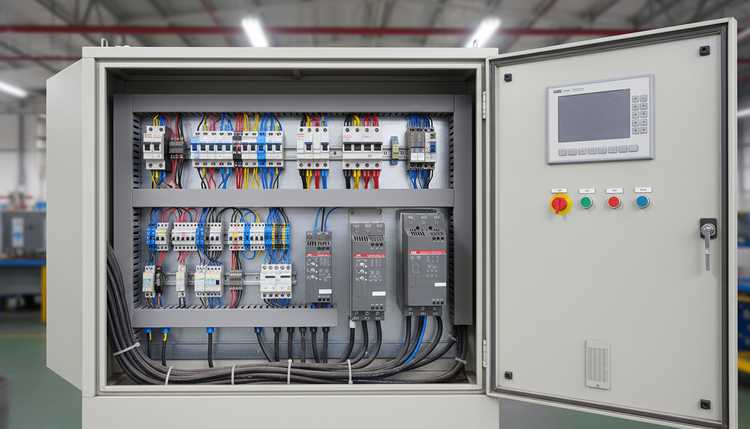

Модификации ABB для плавного пуска: конструктивные нюансы
Компания ABB выпускает несколько линеек таких приборов, различающихся по мощности, функционалу и уязвимым местам.
| Серия | Мощность и токи | Ключевые особенности | Типичное применение |
|---|---|---|---|
| PSR | От 3 до 45 А | Малые габариты, встроенный байпас, регулировка потенциометрами, до 10 пусков/час | Небольшие насосы, вентиляторы, простые станки |
| PSS | 18–300 А (до 515 А при схеме «треугольник») | Аналоговое управление, высокая перегрузочная способность | Конвейеры, мешалки, стандартные механизмы |
| PSE | От 18 до 370 А | Управление моментом, ЖК‑дисплей, платы с защитным лаком, встроенный байпас | Магистральные насосы, промышленные вентиляторы, компрессоры |
| PST / PSTB | До 1250 А | Расширенные защиты, поддержка Fieldbus, у PSTB — внутренний шунт | Дробилки, тяжёлые механизмы, частые пуски |
| PSTX | До 1250 А (до 1810 А в треугольнике) | Графический дисплей, интеллектуальная диагностика, Modbus‑RTU в базе | Горнодобывающая отрасль, ответственные агрегаты |
При поиске неисправности важно учитывать архитектуру конкретной модели — схемы управления, типы датчиков и алгоритмы логики могут серьёзно различаться.
Какие поломки случаются чаще всего
На основе статистики нашего сервисного центра, большинство аварийных отказов приходится на следующие категории.
Отказ силового полупроводникового ключа (~35% случаев)
Тиристорный модуль — главный рабочий элемент любого софтстартера. Его пробой происходит из‑за:
- превышения допустимого тока (заклинивание механики, короткое замыкание в двигателе);
- резких скачков напряжения в сети;
- естественного старения и перегрева кристалла;
- пересыхания теплопроводящей пасты или остановки вентилятора.
Неполадки в цепях управления и обратной связи (~25%)
В сериях PST и PSTX наиболее трудно диагностируются дефекты в измерительных цепях тока. Выход из строя трансформаторов тока, оптронных развязок или операционных усилителей лишает управляющий процессор адекватной информации о нагрузке — итогом становится немедленная блокировка при попытке старта.
Выход из строя блока питания или платы управления (~20%)
Когда прибор полностью обесточен — не горит ни один светодиод, дисплей пуст — с высокой вероятностью отказал внутренний импульсный источник питания.
Дефекты шунтирующего контактора (байпаса) (~10%)
После завершения пуска контактор замыкается, чтобы разгрузить тиристоры. При подгорании, залипании или отказе вспомогательных контактов система фиксирует ошибки SF3x или SF4x.
Внешние факторы (~10%)
Пыль, влага, вибрации, а также ошибки монтажа (неправильный порядок фаз, перепутанные вход и выход) также становятся причинами отказов.
Полная таблица кодов неисправностей по сериям
В таблице ниже собраны наиболее частые аварийные сигналы, их расшифровка и практические рекомендации.
| Код | Серии | Значение | Типичная причина | Что делать |
|---|---|---|---|---|
| SF20 | PSE | Сбой ПО | Ошибка в прошивке, сбой EEPROM | Перезагрузка; если повторяется — перепрошивка |
| SF3x | PSE, PSR, PSTX | Неисправность байпаса | Контактор не разомкнут при пуске либо тиристор закорочен | Проверить контакты, мультиметром — тиристоры |
| SF4x | PSE, PSR | Цепь байпаса разомкнута | Не замкнулся шунтирующий контактор после пуска | Проверить катушку и управляющие реле |
| SF50 | PSE, PSR | Перегрев прибора | Запылён радиатор, не работает вентилятор, превышено число пусков | Очистка, проверка кулера, снижение частоты пусков |
| EF1x | PSE, PSR, PSTX | Обрыв фазы | Пропало напряжение на одной из фаз на входе | Проверить автоматы, кабели, контакты |
| EF20 | PSE, PSR | Загрязнение сети | Гармоники, искажения синусоиды | Проверить качество питания, поставить дроссель |
| EF3x | PSE, PSR, PSTX | Нет тока в фазе | Обрыв в нагрузке (двигатель или кабель) | Проверить обмотки, выходные провода |
| EF50 | PSE, PSR | Заниженное питание | Глубокая просадка напряжения | Проверить стабильность сети, подтянуть контакты |
| EF6x | PSE, PSR | Сверхток | Пусковой ток превысил 8×Ie | Проверить двигатель на межвитковое, механику на заклинивание |
| F02xx | PSTX | Перегрузка по току | Превышение теплового класса защиты | Увеличить время разгона, настроить ограничение тока |
| F03xx | PSTX | Обрыв фазы на входе/выходе | Нарушение целостности силовой цепи | Замерить напряжения, затянуть клеммы |
| F04xx | PSTX | Перегрев радиатора | Температура силового блока >85°C | Заменить термопасту, проверить кулеры |
| F05xx | PSTX | Неверная частота сети | Частота вышла за 45–65 Гц | Проверить генератор (если питание от ДГУ) |
| F06xx | PSTX | Сбой шунтирующего контактора | Нет подтверждения замыкания | Проверить блок‑контакты, обратную связь |
| F07xx | PSTX | Низкое питание | Напряжение упало ниже допустимого | Найти причину падения в щите |
| F08xx | PSTX | Перегрузка тиристоров при торможении | Завышен ток динамического торможения | Увеличить время останова, снизить интенсивность |
| F09xx | PSTX | КЗ тиристора | Прямой пробой полупроводника | Замена тиристорного модуля |
| F0Axx | PSTX | Тиристор не открывается | Нет управляющего импульса | Проверить драйвер, заменить тиристор |
| F0Dxx | PSTX | Неправильное подключение | Перепутаны фазы или неверная схема «треугольник» | Изменить чередование фаз, перепроверить схему |
| P1 | PSE | Электронная перегрузка мотора | Превышение расчётного тока | Сравнить настройки УПП с паспортными данными двигателя |
| P2 | PSE | Недогрузка (сухой ход) | Ток ниже порога (характерно для насосов) | Проверить наличие жидкости, исключить воздушные пробки |
| P3 | PSE | Блокировка ротора | Ток остался на пусковом, вал не вращается | Разблокировать механику (крыльчатку, редуктор, ленту) |
Реальный пример: восстановление софтстартера PSTX
Задача: на крупной насосной станции отказал агрегат ABB PSTX, выдававший код F09xx. Двигатель и кабели были исправны, но при каждом запуске прибор мгновенно уходил в защиту.
Действия инженеров:
- Демонтаж, вскрытие — визуально отмечены следы перегрева на модуле фазы L1.
- Мультиметровая проверка: переход «анод‑катод» дал 0 Ом — классический тепловой пробой.
- Осциллографирование управляющих импульсов на демонтированной плате — выявлены искажённые фронты сигнала драйвера.
- Измерение ESR конденсаторов в цепи питания драйверов показало критическое старение.
Решение:
- заменён повреждённый тиристорный модуль;
- обновлены оптроны и конденсаторы в обвязке драйверов;
- проведено нагрузочное тестирование на стенде.
Итог: прибор возвращён в строй, расходы заказчика составили менее 40% от цены нового изделия. Простой сокращён с ожидаемых 6–8 недель до 5 рабочих дней.
Профессиональный подход к восстановлению силовой электроники
В нашей лаборатории восстановление строится по следующей схеме:
- Комплексная инструментальная диагностика — осциллографы, LCR-метры, тепловизоры, стенды с имитацией нагрузки.
- Аккуратный демонтаж — выпайка дефектных компонентов с нижним подогревом плат (исключение расслоения текстолита).
- Замена — установка оригинальных или одобренных аналогов с идентичными характеристиками.
- Восстановление топологии платы — регенерация дорожек, переходных отверстий, защита лаком.
- Контроль сигналов управления — обязательная проверка формы и амплитуды импульсов на всех полупроводниковых ключах.
- Финальное тестирование — прогон на стенде во всех режимах (разгон, ограничение тока, байпас, торможение).
Важно: замена силового модуля без диагностики обвязки драйвера — это путь к повторному пробою нового ключа при первом же пуске.
Когда стоит восстанавливать, а когда выгоднее заменить
В текущих условиях большинство аварий выгоднее устранять, чем заказывать новый агрегат из‑за границы.
| Критерий | Компонентное восстановление | Закупка нового |
|---|---|---|
| Бюджет | 20 — 40% от стоимости нового | 100% + таможенные и логистические наценки |
| Срок | 3 — 7 рабочих дней | 3 — 8 недель и более |
| Настройка | Все параметры и калибровки сохраняются | Полное программирование с нуля |
| Монтаж | Без изменений в шкафу | Возможны проблемы с креплением и габаритами |
| Гарантия | До 12 месяцев | Заводская, часто с ограничениями в РФ |
Когда замена неизбежна:
- сквозной прогар платы управления на площади >50%;
- отсутствие критических компонентов для устаревшей модели;
- механическое разрушение корпуса и силовых шин.
Наши возможности по восстановлению софтстартеров ABB
Сервисный центр «Икс Пром Суппорт» предлагает:
- Бесплатную предварительную диагностику — оплата только за положительный результат;
- Глубокий покомпонентный ремонт — без неоправданной замены целых плат;
- Восстановление плат управления, цепей обратной связи, интерфейсных модулей и внутренних источников питания;
- Замену тиристорных сборок с соблюдением всех технологических норм (момент затяжки, термопаста);
- Перепрошивку микроконтроллеров и восстановление калибровок;
- Приём оборудования из любых регионов РФ через ТК (СДЭК, Деловые Линии, ПЭК, КИТ), а также выезд инженера в Москве и области.
Алгоритм действий при аварийном останове УПП
- Сфотографируйте код на дисплее или запишите индикацию светодиодов.
- Полностью обесточьте прибор — не пытайтесь сбрасывать ошибку повторными пусками.
- Осмотрите внешние цепи — кабели, контакты, предохранители.
- Проверьте двигатель — измерьте омическое сопротивление и изоляцию мегаомметром.
- Соберите данные — сфотографируйте шильдик (модель, мощность, серию).
- Обратитесь к специалистам — отправьте фото ошибки и шильдика, опишите симптомы.
Ответы на частые вопросы
На устройстве PSE/PSTX высветилась ошибка SF50 (перегрев). Что делать в первую очередь?
Дайте агрегату остыть. Проверьте, не забит ли радиатор, работает ли вентилятор. Если охлаждение в порядке, вероятна деградация термоинтерфейса или отказ термодатчика — требуется вскрытие и профессиональная диагностика.
Можно ли самостоятельно заменить тиристорный модуль, имея базовые навыки?
Это крайне рискованно. Для правильной замены нужны паяльная станция с подогревом, осциллограф и опыт настройки драйверов. Малейшая ошибка в управляющей цепи приводит к немедленному выходу нового модуля из строя.
Почему новый тиристор сгорает через несколько секунд после замены?
Скорее всего, не была устранена первопричина — искажение управляющих импульсов из‑за старых конденсаторов, неисправных оптронов или ослабленных соединений. Без их замены новый ключ будет работать в аварийном режиме.
Как отправить прибор в сервис из другого города?
Упакуйте его в антистатический пакет и плотную коробку с амортизирующим материалом (пенопласт, пузырчатая плёнка). Отправьте любой удобной ТК — мы работаем со всеми основными перевозчиками.
Какие гарантии даются на ремонт?
Мы оформляем договор, в котором прописываем все виды работ и используемые компоненты. Гарантийный срок — до 12 месяцев, что подтверждается актом приёма-передачи.
