Диагностика частотных преобразователей: методы, приборы, этапы
Преобразователь уходит в аварию, но причина неясна? Диагностика ЧП – это последовательность этапов: от холодной прозвонки до нагрузочного теста. В этой статье разбираем методы, приборы и алгоритм поиска неисправностей.
Автор: инженер X Prom Support.

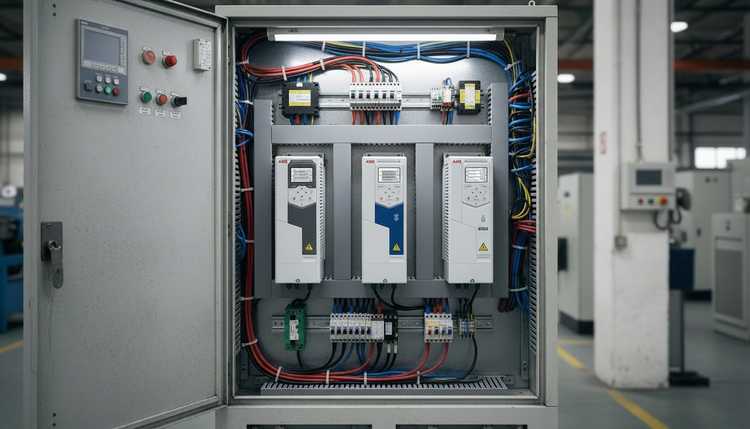

С чего начинается диагностика
Диагностика ЧП – это не хаотичная замена компонентов, а чёткая последовательность. Сначала – холодная прозвонка, потом – проверка под напряжением, в конце – нагрузочный тест. Подача рабочего питания без предварительной отбраковки узлов гарантированно приводит к взрыву полупроводников.

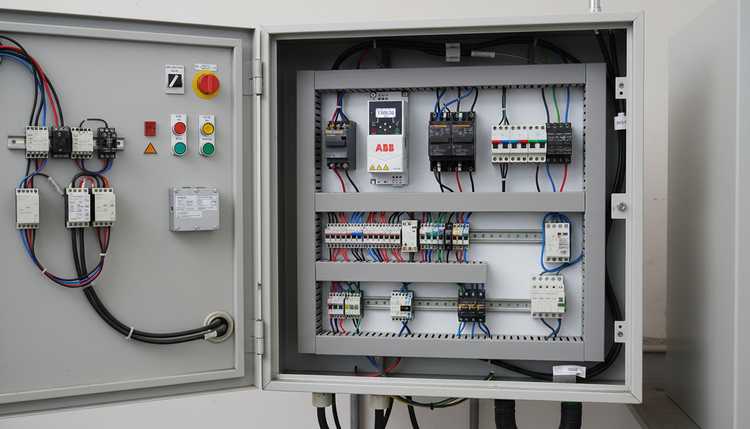

Три уровня диагностики
Комплексная проверка строится на трёх ступенях:
- Статическая дефектовка. Холодная прозвонка p-n переходов и контроль пассивных элементов без подачи питания.
- Динамическая диагностика. Безопасная проверка логики, импульсных источников и драйверов от внешних лабораторных источников.
- Нагрузочное тестирование. Прогон преобразователя на моторном стенде под номинальным током.
Что нужно до начала
Перед началом работ инженеры соблюдают регламент безопасности:
- Обесточивают силовые вводы и разряжают конденсаторы DC-звена через балласт.
- Проверяют вольтметром остаточный потенциал на шине DC (строго ниже 5 В).
- Готовят приборы: мультиметр, двухканальный осциллограф с гальванической развязкой, мегаомметр.
- Фиксируют архив аварийных кодов, условия сбоя и характер нагрузки привода.
Ознакомиться со сроками и условиями обслуживания помогает статья «Ремонт ЧП: сроки, цены, гарантия».
Этап 1. Холодная прозвонка
Самый безопасный этап. Проверяем силовую часть без подачи питания. Это исключает КЗ при дальнейших тестах.

Проверка выпрямителя
Входной мост тестируется мультиметром в режиме диодной прозвонки. Щупы прикладываются между сетевыми клеммами (R, S, T) и шинами DC (DC+, DC-):
- Норма прямого падения напряжения на диоде – 0.4-0.6 В.
- В обратном направлении – полный обрыв.
- Нулевое падение указывает на тепловой пробой кристалла.
- «Бесконечность» в обе стороны – внутренний обрыв.
Проверка инвертора
Выходной IGBT-инвертор проверяется измерением падения напряжения на обратных диодах. Замеры – относительно шин DC+ и DC- к фазным клеммам (U, V, W):
- Прямое падение исправного диода – 0.35-0.55 В.
- Разброс между всеми шестью плечами – не более 10%.
- Сопротивление затвор-эмиттер каждого транзистора – десятки килоом.
- КЗ между коллектором и эмиттером – физическое разрушение ключа.
Проверка изоляции
Оценка диэлектрической прочности проводится мегаомметром на 500 В или 1000 В:
- Замеры – относительно корпуса, при отсоединённых клеммах двигателя U, V, W.
- Норма сопротивления изоляции – >50 МОм.
- Падение ниже порога – загрязнение текстолита или пробой варисторов.
Особенности схемотехники разных марок – в статье «Ремонт ЧП по брендам».
Этап 2. Диагностика вспомогательных цепей
Проверяем питание, драйверы, датчики. Без корректной работы вторичной логики запуск силовой части невозможен.
Проверка SMPS
Импульсный блок питания формирует напряжения для микроконтроллера, дисплея и усилителей:
- Контролируются шины: +5 В, +3.3 В, ±15 В, +24 В.
- Амплитуда высокочастотных пульсаций – не более 15-25 мВ.
- Проверка – подачей напряжения от внешнего ЛБП на шину DC.
Проверка драйверов затворов
Драйверы формируют импульсы управления для IGBT-модулей. Проверка осциллографом по всем шести каналам:
- Амплитуда отпирающего импульса: +15 В (допуск ±0.5 В).
- Амплитуда запирающего смещения: -5…-8 В (защита от паразитного отпирания dV/dt).
- Dead-time между верхним и нижним плечом: 2.0-4.0 мкс.
- Временной разбаланс фронтов: <20 нс.
- Проверяется цепь аппаратной защиты от десатурации коллектора (Vce desaturation).

Проверка датчиков тока
Система векторного управления чувствительна к фазовой симметрии обратной связи:
- Датчики Холла проверяются на смещение нулевой точки при нулевом токе.
- Шунты осматриваются на микротрещины и термический уход сопротивления.
- Разброс коэффициента передачи между каналами фазных токов – не более 1%.
Методику монтажа электронных микросхем рассматривает статья «Ремонт ЧП: от диагностики до пайки».
Этап 3. Проверка конденсаторов DC-звена
Деградация электролитов – одна из главных причин аварий. Конденсаторы сглаживают пульсации и отдают пиковую мощность в нагрузку.

Что проверяем
- Остаточная ёмкость батареи – отклонение не более ±5%.
- Эквивалентное последовательное сопротивление (ESR), определяющее внутренний нагрев.
- Тангенс угла потерь (tan δ) оксидной плёнки.
- Ток утечки при подаче номинального напряжения.
Как проверяем
- Измерение ESR – прецизионным RLC-метром или миллиомметром на частоте 100 кГц.
- Норма для исправного электролита: ESR ≤ 0.05-0.1 Ом.
- Ток утечки проверяется по формуле: Ileak ≤ 0.01 × C × U (мкА), где C – ёмкость в мкФ, U – напряжение в вольтах.
Формовка после простоя
Если преобразователь хранился без подключения более года, оксидный слой разрушается. Подача 380 В вызовет закипание электролита. Требуется поэтапная формовка от регулируемого источника:
- 1-я ступень: 25% номинального напряжения DC, выдержка 30-60 минут.
- 2-я ступень: 50% с аналогичной выдержкой.
- 3-я ступень: 75% с непрерывным замером тока утечки.
- 4-я ступень: 100% номинала, стабилизация тока утечки до паспортных величин.
График профилактической инспекции – в статье «Обслуживание частотных преобразователей».
Этап 4. Безопасное тестирование под напряжением
Первый пуск после ремонта – самый опасный этап. Прямое подключение к сети 380 В запрещено. Ошибка монтажа или скрытый дефект при прямом пуске мгновенно уничтожат новую силовую часть.

Что используем
- Регулируемый лабораторный источник питания DC (ЛАБ DC) 0-600 В.
- Защитные балластные токоограничивающие резисторы высокой мощности.
- Трёхфазный гальванически развязывающий трансформатор.
- Балласт из ламп накаливания в разрыве положительной шины DC.
Порядок тестирования
- На плату управления и драйверы подаётся пониженное напряжение 48-60 В от ЛБП.
- Проводится замер тока холостого хода логики и драйверных каскадов.
- Осциллографом контролируется форма фазного синуса при модуляции ШИМ.
- При отсутствии перекосов напряжение DC ступенчато повышается до номинала 540 В.
Специфику пусконаладки в тяжёлых средах раскрывает статья «Ремонт ЧП по отраслям».
Этап 5. Нагрузочное тестирование
Холостой ход не доказывает исправность. Нужна работа под нагрузкой. Без тока полупроводники не испытывают тепловых деформаций и динамических ударов.

Что проверяем
- Симметрия трёхфазных токов: разброс не более 1%.
- Отсутствие гармонических искажений и провалов в форме ШИМ под током.
- Отработка токовой отсечки и тепловой модели при перегрузке (150% в течение 60 секунд).
- Аппаратный стресс-тест тормозного прерывателя (чоппера) сбросом энергии на внешний резистор.
Тепловизионный контроль
- Прогон на стенде в течение 4-8 часов под номинальным током двигателя.
- Тепловизионное сканирование кристаллов силовых сборок, шунтов и конденсаторов.
- Температура радиатора в установившемся режиме – не более 60-70 °C.
Типичные ошибки при диагностике
Даже опытные инженеры иногда допускают ошибки, приводящие к повторному выходу электроники из строя:
- Прямой пуск без балласта. Включение в сеть 380 В при скрытом межвитковом замыкании гарантированно разрушает кристаллы IGBT.
- Замена только пробитого транзистора. Новый ключ без ревизии драйвера, диодов десатурации и затворных сопротивлений пробьётся при первом такте ШИМ.
- Игнорирование ESR. Замена сгоревших ключей при «высохших» электролитах приводит к перенапряжениям из-за высокой индуктивности шины.
- Работа без осциллографа. Мультиметр не выявит завал фронтов импульсов, паразитный «звон» затвора и сквозные микротоки.
Почему выбирают X Prom Support
Инженерный центр X Prom Support применяет строгие методики инструментального поиска дефектов:
- Многоступенчатая диагностика. Полный цикл от холодной прозвонки до нагрузочного прогона на стенде.
- Профессиональное оборудование. Поверенные осциллографы, тепловизоры, прецизионные измерители иммитанса и ЛАБ DC.
- Компонентный ремонт. Локальная замена деталей снижает затраты на восстановление до 60%.
- Бесплатная диагностика в сервисе. Определяем скрытые неисправности и формируем прозрачную смету.
- Гарантия 12 месяцев. На паяльные работы и установленные компоненты.
Чтобы передать блок на инструментальную дефектовку, оставьте заявку.
FAQ по диагностике ЧП
Вопрос 1: Сколько стоит диагностика?
В сервисном центре – бесплатно. Выездная по Москве – от 40 000 ₽.
Вопрос 2: Как быстро ставят диагноз?
Первичная диагностика – в день поступления. Полная дефектовка с нагрузочным тестом – 1-3 суток.
Вопрос 3: Можно ли диагностировать ЧП без вскрытия?
Частично. Холодная прозвонка через клеммы выявляет пробой силовых ключей и КЗ. Для глубокой диагностики нужно вскрытие.
Вопрос 4: Что нужно для диагностики?
Мультиметр, осциллограф, мегаомметр. Для нагрузочного теста – стенд с двигателем или ЛАБ DC с балластом.
Вопрос 5: Вы даёте гарантию на диагностику?
Диагностика бесплатна. Гарантия 12 месяцев – на ремонт и заменённые компоненты.
Вопрос 6: Вы работаете с юридическими лицами?
Да. Предоставляем договор, акт, счёт-фактуру. Работаем с НДС и по УСН.
