Техническое обслуживание частотных преобразователей: полный регламент и практические рекомендации

Частотные преобразователи – это «сердце» современного производства. Они управляют насосами, конвейерами, вентиляторами, компрессорами и другим оборудованием. Но даже самая надёжная техника нуждается в регулярном обслуживании. Без своевременного ТО частотник перегревается, теряет эффективность и в конечном счёте выходит из строя, останавливая всю производственную линию.

Своевременный планово-предупредительный ремонт (ППР) и качественный ремонт частотных преобразователей силами экспертов позволяют избежать колоссальных убытков из-за простоев оборудования.

В этой статье мы разберём:

• почему регулярное обслуживание частотных преобразователей критически важно;
• как часто нужно проводить ТО и что входит в каждый этап;
• какие неисправности можно предотвратить своевременной профилактикой;
• когда стоит доверить обслуживание профессионалам, а когда можно выполнить работы своими силами.

Почему техническое обслуживание частотных преобразователей – это необходимость

Современный частотно-регулируемый привод (ЧРП) работает в условиях интенсивных электрических и тепловых нагрузок. Внутри силового блока инвертора протекают значительные токи, что приводит к естественному нагреву ключевых компонентов.

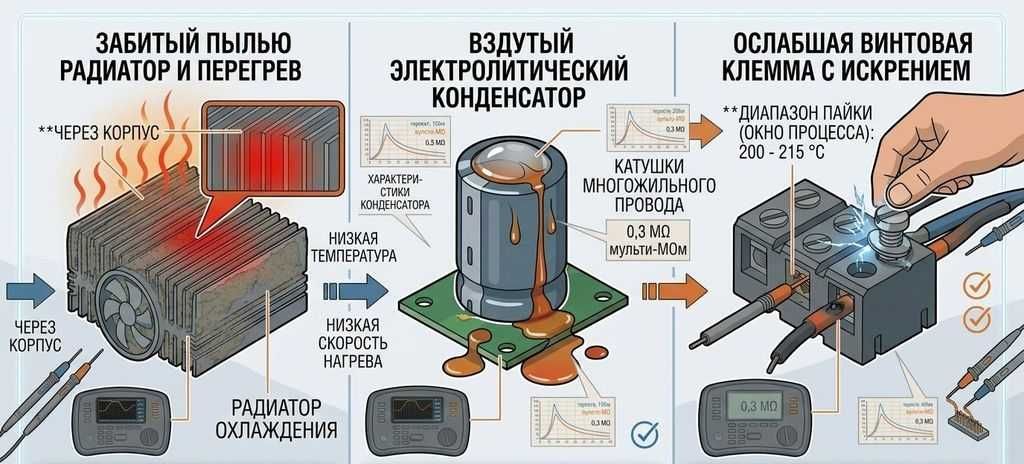

Существует три главных фактора риска для любого промышленного преобразователя частоты:

• Перегрев: Пыль, оседающая на радиаторах охлаждения, работает как теплоизолятор. Если температура силовых ключей превышает критический порог, кремниевая структура полупроводников разрушается.
• Деградация компонентов: Электролитические конденсаторы в шине постоянного тока высыхают от времени и нагрева, а подшипники вентиляторов охлаждения изнашиваются из-за постоянного трения.
• Ослабление контактов: Постоянная вибрация на производстве приводит к ослаблению винтовых клемм, что вызывает локальный нагрев, искрение и последующее выгорание силовых шин.

Регулярное прохождение регламентного ТО позволяет продлить реальный срок эксплуатации преобразователя частоты в 1,5 – 2 раза и предотвратить до 90% аварийных остановок технологического процесса.

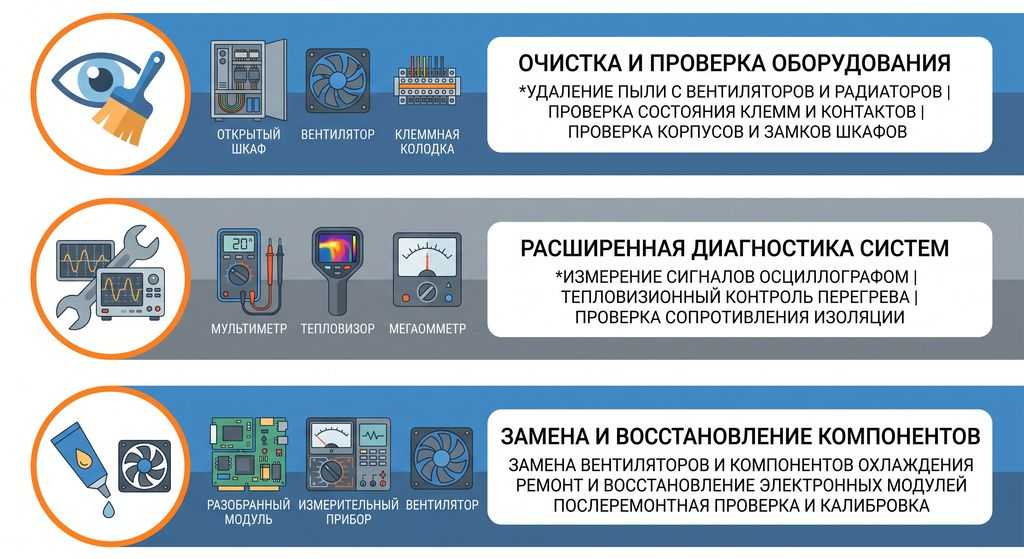

Регламент технического обслуживания (ТО)

Согласно рекомендациям заводов-изготовителей (Danfoss, ABB, Yaskawa, Siemens) и инженерной практике центра «Икс Пром Суппорт», регламентные работы делятся на три уровня:

Уровень ТО	Периодичность	Основные работы
Ежемесячное ТО	1 раз в месяц	Визуальный осмотр, очистка от пыли, проверка охлаждения, осмотр клемм
Ежегодное ТО	1 раз в год	Протяжка клемм, проверка вентиляторов, замер рабочих параметров, проверка защиты
Капитальное ТО	1 раз в 3 – 5 лет	Замена термопасты, проверка конденсаторов, осмотр плат и силовых модулей, замена вентиляторов

Ежемесячное техническое обслуживание (ТО)

Регулярный осмотр и базовая профилактика – основа надёжной работы частотного преобразователя. Эти операции могут проводиться силами дежурной службы КИПиА предприятия:

• Подготовка и обесточивание: Требуется допуск по электробезопасности. Полностью отключите питание частотного преобразователя. Подождите не менее 10 – 15 минут до полного разряда конденсаторов промежуточного звена постоянного тока (контролируйте отсутствие напряжения мультиметром на клеммах + и -).
• Визуальный осмотр: 5 – 10 минут. Осмотрите все доступные клеммы и провода на предмет следов подгорания, локального перегрева изоляции, передавливания кабелей и целостности защитных экранов.
• Очистка от загрязнений: 15 – 20 минут. Аккуратно очистите корпус, вентиляционные решётки и радиатор охлаждения от осевшей пыли при помощи мягкой щётки, безворсовой ветоши и сухого сжатого воздуха под давлением не более 2 – 3 бар. Очистите воздушные фильтры шкафа АСУ ТП.
• Проверка аварийного останова: 5 минут. Подайте питание и протестируйте корректность срабатывания цепей аварийного отключения (кнопки Emergency Stop, сигналы Safe Torque Off – STO).

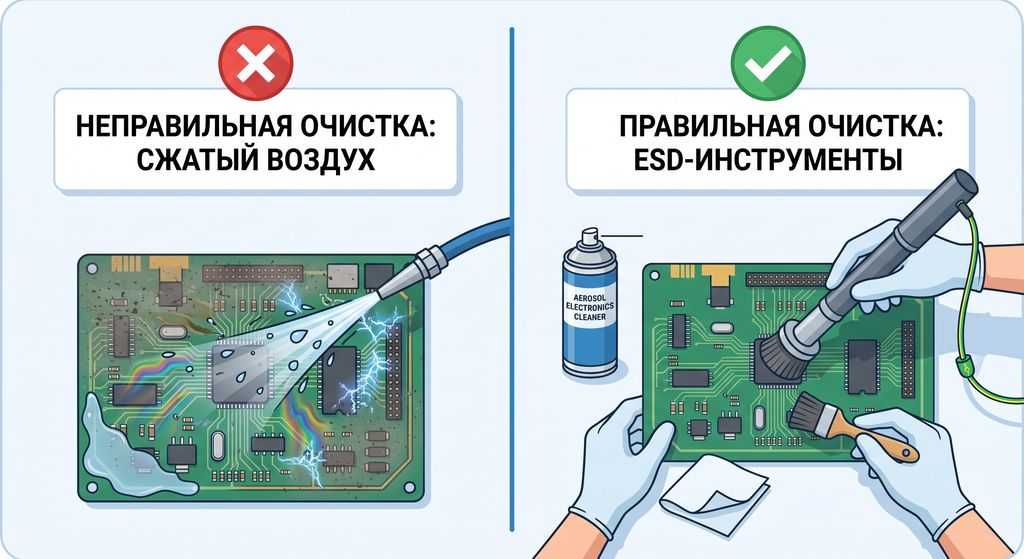

Категорический запрет на влажный воздух

Продувка сжатым воздухом из цеховой магистрали без влагомаслоотделителя недопустима. Влага и микрочастицы масла из компрессора оседают на текстолите, образуя проводящую плёнку. При первом же пуске после такого «обслуживания» это приводит к междорожечным дуговым пробоям и необратимому повреждению плат управления и драйверов.

Разрешённые средства очистки:

• осушенный сжатый воздух (только через влагомаслоотделитель);
• антистатические пылесосы ESD-safe;
• очистители на основе изопропилового спирта для локального удаления загрязнений;
• мягкая антистатическая кисть и безворсовая ветошь.

Запрещено:

• продувка влажным воздухом из цеховой магистрали;
• использование бытовых пылесосов (накопление статики);
• применение растворителей, агрессивных к лаковому покрытию плат.

При проверке условий охлаждения, заземления и трасс кабелей в шкафу рекомендуем ознакомиться со статьёй «Типичные ошибки монтажа частотного преобразователя».

Ежегодное техническое обслуживание (ТО)

Ежегодное ТО включает в себя все операции ежемесячной профилактики, но требует более глубокой инструментальной диагностики:

• Протяжка всех винтовых соединений: Проводится с использованием динамометрического инструмента на силовых клеммах инвертора, шинах питания, а также в клеммной коробке подключённого электродвигателя.
• Контроль воздушных потоков: Проверяется интенсивность выдува и отсутствие посторонних шумов / люфтов в подшипниках вентиляторов.
• Инструментальный замер параметров:
  • Измерение рабочего тока фаз при номинальной нагрузке;
  • Замер пульсаций напряжения на шине постоянного тока (помогает оценить остаточную ёмкость конденсаторов);
  • Регистрация внутренней температуры привода с помощью встроенных датчиков и внешнего тепловизора.
• Проверка защитного заземления: Контроль переходного сопротивления между корпусом частотника, монтажной панелью шкафа и контуром заземления цеха.

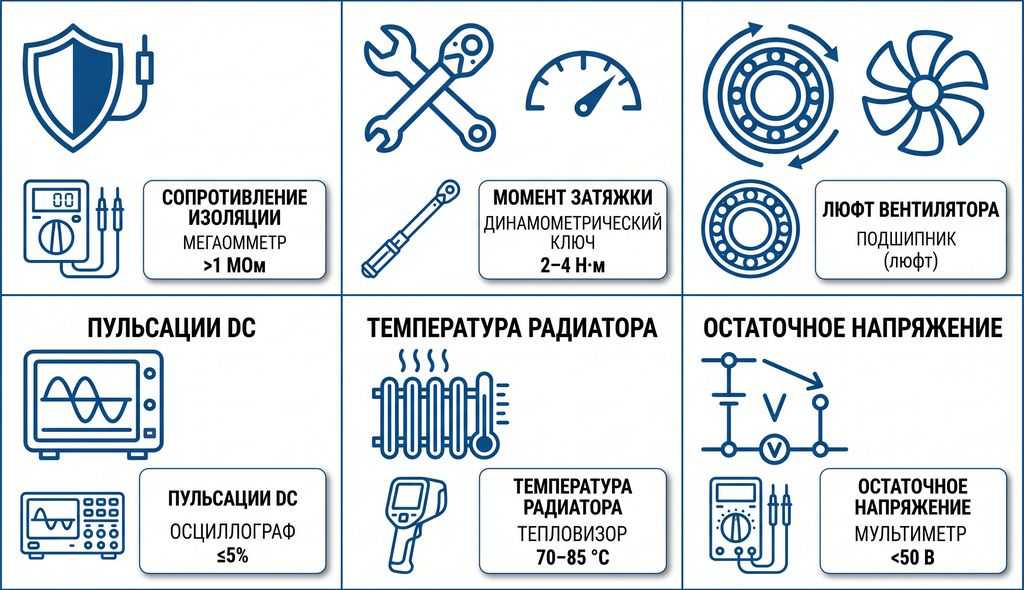

Метрологические критерии и пороговые значения

Регламентные проверки должны опираться на измеримые параметры, а не на формальный осмотр. Ниже – таблица контроля с допустимыми значениями:

Параметр	Метод контроля	Допустимое значение
Сопротивление изоляции цепей	Мегаомметр 500 – 1000 В, силовой каскад отключён	> 1 МОм
Момент затяжки силовых клемм	Динамометрический ключ	По паспорту (обычно 2 – 4 Н·м для клемм, 6 – 10 Н·м для шин)
Люфт подшипников вентиляторов	Визуально + тактильно	Отсутствие осевого и радиального люфта
Пульсации напряжения на шине DC	Осциллограф	Не более 5% от номинала
Температура радиатора под нагрузкой	Тепловизор	Не выше паспортного порога (обычно 70 – 85 °C)
Остаточное напряжение на клеммах DC+/DC−	Мультиметр	< 50 В перед началом работ

Важно: замер сопротивления изоляции проводится только при полностью отключённом силовом каскаде – подача испытательного напряжения на подключённый преобразователь выведет его из строя.

Капитальное обслуживание (раз в 3 – 5 лет)

Капитальное техническое обслуживание требует полной разборки устройства в условиях специализированной лаборатории и включает в себя высокотехнологичные операции:

Обновление термоинтерфейса

Заводской теплопроводящий состав под силовыми полупроводниковыми модулями (IGBT-модули и диодные сборки) со временем теряет эластичность и ухудшает отвод тепла к радиатору. Своевременная замена пасты – ключевое условие сохранения работоспособности силовых ключей в режимах максимальной нагрузки.

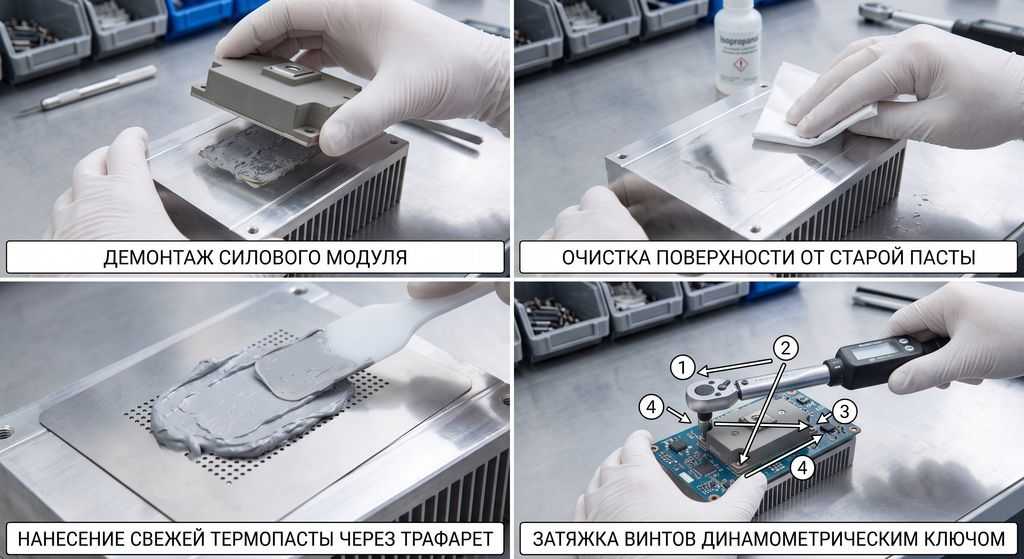

Порядок замены термопасты под силовыми модулями

Высохшая термопаста теряет теплопроводность, и кристаллы транзисторов перегреваются при нормальных показаниях датчика на общем радиаторе – локальный перегрев остаётся незамеченным до аварийного пробоя. Ревизия проводится каждые 4 – 5 лет, в горячих цехах – каждые 3 года.

Технологическая последовательность:

• Демонтаж. Снять силовой модуль (IGBT / диодная сборка) с радиатора, предварительно отключив силовые и сигнальные цепи.
• Очистка. Удалить остатки старой пасты с радиатора и модуля безворсовой салфеткой с изопропиловым спиртом до чистого металла.
• Нанесение. Нанести свежую пасту калиброванным слоем 50 – 100 мкм – через трафарет или шпателем. Слишком толстый слой ухудшает теплопередачу, слишком тонкий – не заполняет микронеровности.
• Установка. Установить модуль на место, затянуть винты по диагонали в 2 – 3 прохода с контролем момента динамометрическим ключом.
• Контроль. После сборки проверить тепловой контакт тепловизором под нагрузкой: разница температур между кристаллом и радиатором не должна превышать паспортную.

Типичные ошибки:

• нанесение пасты «на глаз» без контроля толщины;
• затяжка винтов по кругу, а не по диагонали (перекос модуля);
• использование токопроводящих паст без необходимости;
• повторное использование старой пасты.

Диагностика конденсаторного блока

Проверка эквивалентного последовательного сопротивления (ESR) и фактической ёмкости элементов, накапливающих энергию в промежуточном звене. Детали с отклонениями от нормы подлежат обязательной замене.

Физика деградации электролитических конденсаторов

Электролитический конденсатор – расходный элемент с ограниченным ресурсом. По мере эксплуатации жидкий электролит постепенно высыхает, что приводит к трём взаимосвязанным процессам:

• рост эквивалентного последовательного сопротивления (ESR) – конденсатор начинает греться под пульсирующим током;
• падение фактической ёмкости – сглаживающая способность шины постоянного тока снижается;
• увеличение пульсаций напряжения – силовые ключи IGBT работают в более жёстком режиме.

Согласно правилу Аррениуса, каждые +10 °C рабочей температуры сокращают срок службы конденсатора вдвое. Именно поэтому в горячих цехах или при постоянной максимальной нагрузке батарея конденсаторов деградирует заметно быстрее паспортного срока.

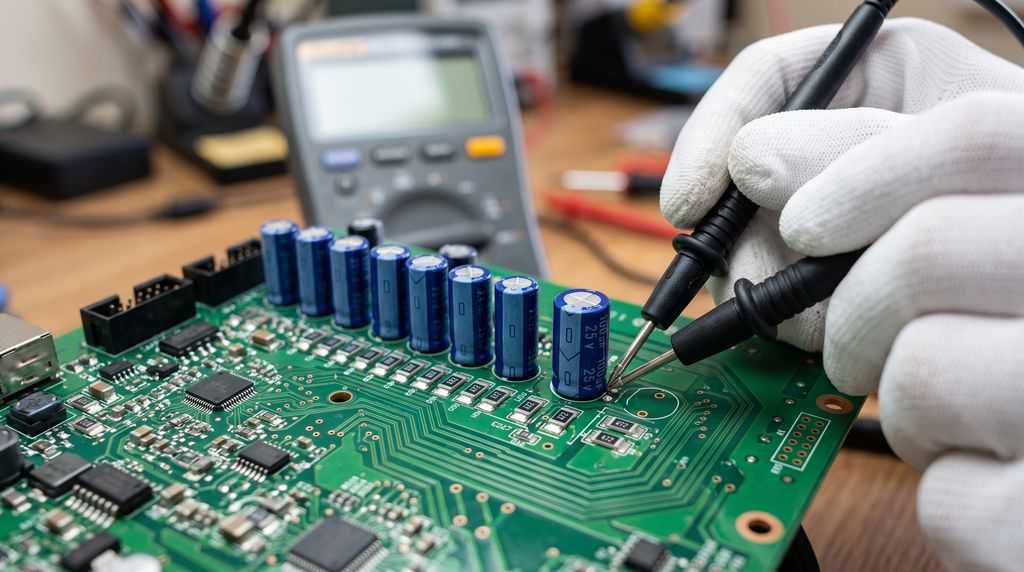

Инструментальный контроль без выпайки. Замер ESR и ёмкости проводится специализированным ESR-метром непосредственно на плате, без демонтажа элементов. Это позволяет за 15 – 20 минут оценить состояние всей конденсаторной батареи и выявить элементы, требующие замены, задолго до их аварийного отказа.

Критерии замены:

• ёмкость ниже 85% от номинала;
• ESR выше паспортного значения в 2 и более раз;
• визуальные признаки: вздутие крышки, подтёки электролита, характерный запах.

Ревизия плат управления

Очистка печатных узлов ультразвуком от токопроводящей пыли и металлических частиц, оценка состояния защитного лакового слоя, поиск микротрещин в паяных соединениях.

Замена вентиляторов охлаждения

Производители ЧРП рекомендуют обновлять систему принудительного обдува каждые 3 – 5 лет непрерывной эксплуатации – отказ вентилятора неизбежно приводит к критическому перегреву силового блока.

Специальные мероприятия при длительном простое

Если частотный преобразователь хранится на холодном складе или находится в неиспользуемом резерве более 6 – 12 месяцев, его нельзя запускать под нагрузку сразу.

При длительном бездействии в электролитических конденсаторах деградирует внутренний тонкий слой диэлектрика (оксидной плёнки). Прямое подключение к сети номинального напряжения может вызвать пробой диэлектрика, короткое замыкание и взрыв конденсатора.

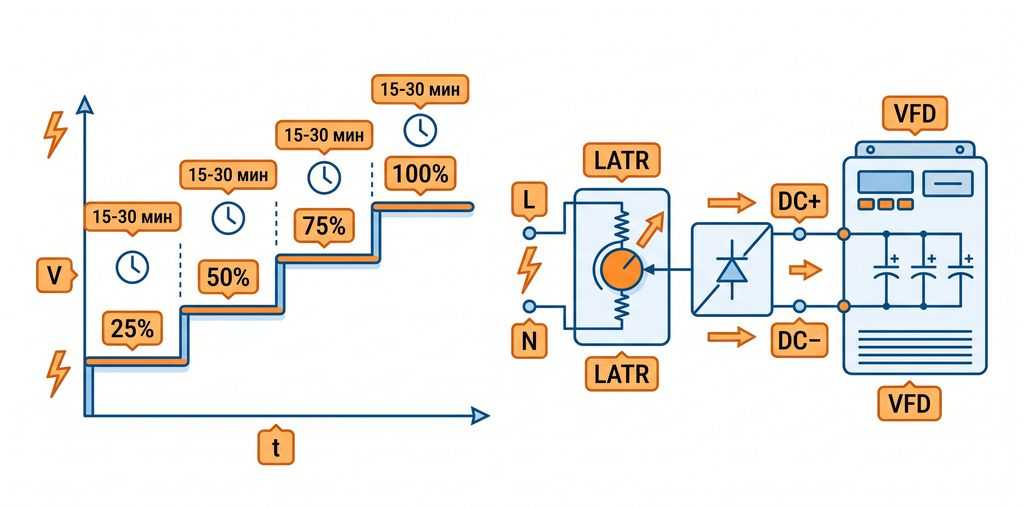

Решение: пошаговая формовка конденсаторов

Формовка – контролируемое восстановление оксидного слоя диэлектрика путём постепенной подачи напряжения. Проводится по следующему регламенту:

• Подготовка. Отключить преобразователь от сети, вскрыть корпус, обеспечить доступ к шине постоянного тока (клеммы DC+ / DC−).
• Подача напряжения ступенями. Через ЛАТР (или балластные резисторы) подать напряжение ступенями: 25% → 50% → 75% → 100% от номинала.
• Выдержка на каждой ступени. 15 – 30 минут с контролем тока утечки. По мере формовки ток утечки должен снижаться – это признак восстановления оксидного слоя.
• Аварийное прекращение. При резком росте тока утечки, нагреве конденсаторов или появлении запаха – немедленно прекратить формовку и заменить дефектные элементы.
• Выдержка под номиналом. После выхода на 100% дать выдержку 1 – 2 часа под номинальным напряжением без нагрузки.
• Проверка. Замерить ESR и ёмкость, убедиться в отсутствии отклонений, после чего допускать привод к работе под нагрузкой.

Важно: формовка обязательна для преобразователей, находившихся в неиспользуемом резерве или на складе более 6 – 12 месяцев. Для устройств, хранившихся свыше 2 лет, процедуру проводят с особой осторожностью, а при отказе конденсаторов на промежуточных ступенях – батарею меняют полностью.

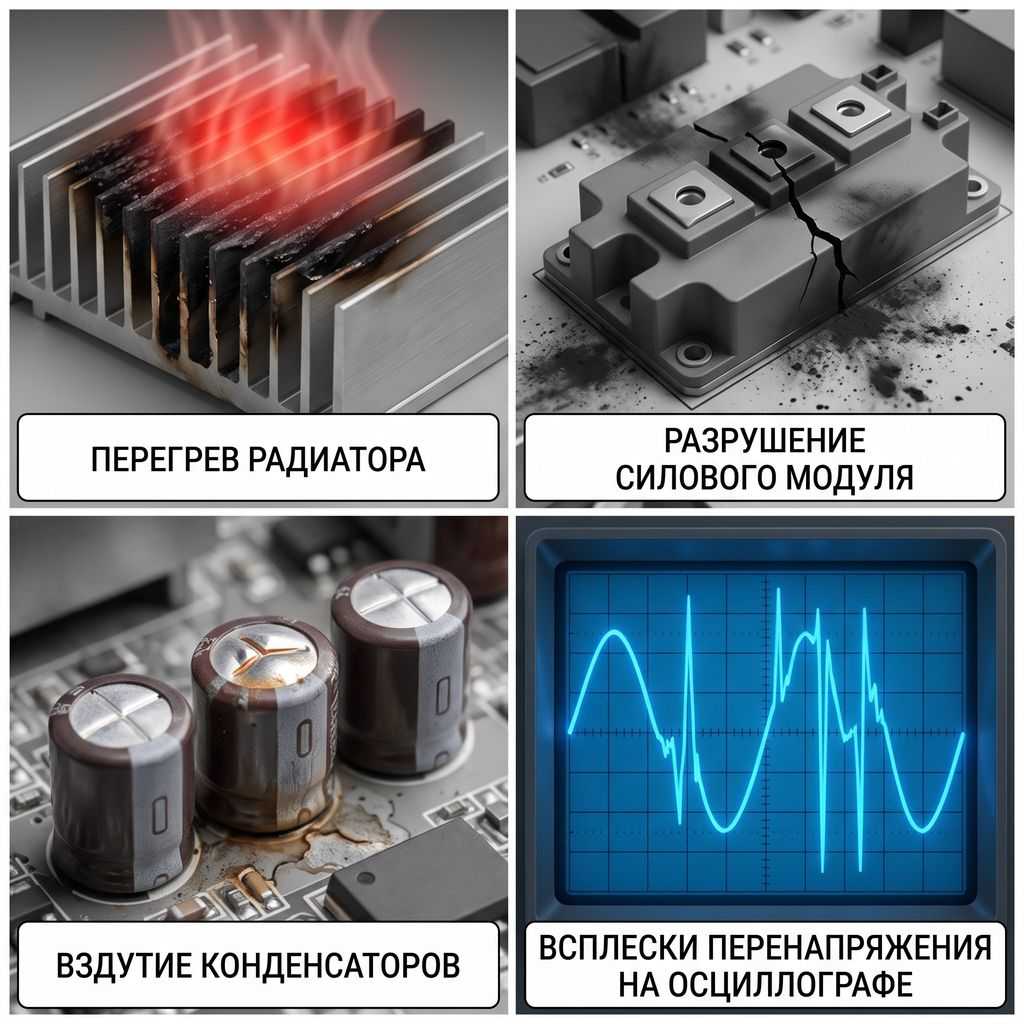

Типовые неисправности частотных преобразователей и их причины

Своевременная профилактика позволяет устранить первопричины большинства популярных отказов оборудования:

Неисправность	Основная причина	Меры профилактики
Перегрев (ошибки Over-temperature)	Забитые пылью радиаторы, высыхание термопасты, поломка вентилятора	Регулярная чистка радиатора, замена вентиляторов раз в 3 – 5 лет, периодическое обновление термопасты.
Перегрузка по току (Overcurrent)	Межвитковое замыкание в обмотках двигателя, пробой IGBT-модуля, ошибки в настройках разгона	Проверка изоляции кабелей и двигателя мегаомметром, корректировка параметров разгона.
Перенапряжение на шине постоянного тока	Износ тормозных резисторов, слишком резкое замедление без тормозного модуля	Контроль сопротивления тормозных цепей, увеличение времени замедления в настройках.
Выход из строя силовой части (IGBT)	Длительная работа в условиях перегрева, потеря ёмкости конденсаторов фильтра	Регулярная проверка состояния конденсаторов, измерение ESR, замена выработавших ресурс элементов.

Если при диагностике выявлен пробой IGBT-модуля, вздутие конденсаторов или повреждение платы драйвера – требуется профессиональный ремонт. Подробнее: «Ремонт частотных преобразователей».

Почему профессиональное ТО выгоднее самостоятельного обслуживания

Для наглядного сравнения подходов к обслуживанию промышленного оборудования ЧРП рассмотрим ключевые различия:

Критерий	Самостоятельное обслуживание	Профессиональное ТО в сервисном центре «Икс Пром Суппорт»
Квалификация	Ограничена базовыми знаниями электрика предприятия.	Экспертный уровень инженеров, регулярно проходящих обучение по ЧРП.
Оборудование	Только базовые приборы (мультиметр, отвёртки).	Специализированные ESR-метры, осциллографы, тепловизоры, нагрузочные стенды.
Глубина диагностики	Поверхностный визуальный осмотр и очистка.	Глубокий анализ параметров компонентов, выявление деградации деталей до их отказа.
Запасные части	Закупка по розничным ценам с длительным ожиданием.	Постоянный складской запас оригинальных комплектующих и дефицитных силовых элементов.
Гарантийные обязательства	Вся ответственность лежит на внутренней службе завода.	Официальная гарантия на работы и заменённые узлы до 12 месяцев.

Услуги «Икс Пром Суппорт» по обслуживанию частотных преобразователей

Инженерный центр «Икс Пром Суппорт» сопровождает приводную технику на всех этапах её жизненного цикла:

• Бесплатная первичная консультация: Анализируем особенности вашей технологической линии, условия окружающей среды и составляем индивидуальный план работ.
• Оперативный выезд или приём в лаборатории: Проводим выездное ТО крупногабаритных ЧРП на объектах в Москве и Московской области либо принимаем устройства со всей России в оборудованном сервисном центре.
• Профессиональная инструментальная диагностика: Используем прецизионное оборудование для замера параметров работы плат управления, драйверов и силовой части.
• Компонентный ремонт и обслуживание: Меняем только те элементы, ресурс которых исчерпан, что существенно снижает итоговую стоимость обслуживания.
• Сохранение конфигурации: Перед началом любых работ мы полностью считываем и сохраняем файл параметров преобразователя частоты – после ТО вам не придется настраивать оборудование заново.
• Прозрачный бюджет: Полная стоимость работ согласовывается с заказчиком до начала манипуляций и фиксируется в договоре.

Часто задаваемые вопросы (FAQ)

Как часто нужно проводить техническое обслуживание частотного преобразователя?

В обычных условиях эксплуатации базовую чистку и осмотр проводят ежемесячно. Полноценное ежегодное ТО выполняется раз в 12 месяцев. Капитальное обслуживание со вскрытием корпуса и заменой расходных материалов (термопаста, вентиляторы) – один раз в 3 – 5 лет.

Можно ли обслуживать частотный преобразователь своими силами?

Очистку от пыли, визуальный осмотр кабелей и плановую протяжку клемм может делать штатный электрик. Однако работы, связанные со вскрытием корпуса, диагностикой ёмкости конденсаторов, тестированием затворов IGBT и заменой термопасты, требуют профессиональных навыков и оборудования. Ошибки на этих этапах могут полностью вывести прибор из строя.

Как понять, что пора менять конденсаторы в частотном преобразователе?

Очевидные визуальные признаки – вздутие верхней крышки конденсатора, появление подтёков электролита на плате или характерный запах. Косвенные признаки, выявляемые приборами – увеличение пульсаций напряжения в звене постоянного тока и падение ёмкости ниже 85% от номинала.

Что такое формование конденсаторов и зачем оно нужно?

Это контролируемый процесс постепенной подачи напряжения на электролитические конденсаторы после долгого простоя оборудования (от 1 года и более). Он необходим для безопасного восстановления химической оксидной плёнки внутри конденсатора и предотвращения его теплового пробоя при резком включении.

Как часто нужно менять термопасту на радиаторах охлаждения?

Рекомендуемый интервал замены теплопроводящей пасты под силовыми модулями составляет 5 лет. Если частотный преобразователь эксплуатируется в горячих цехах или при постоянной максимальной нагрузке, этот интервал сокращается до 3 лет.

Сколько стоит техническое обслуживание частотного преобразователя?

Стоимость обслуживания рассчитывается индивидуально. Она зависит от номинальной мощности устройства, его бренда, текущего технического состояния, необходимости замены вентиляторов или конденсаторов, а также от условий проведения работ (в нашей лаборатории или на выезде).

Как отправить частотный преобразователь на обслуживание?

Перед отправкой тщательно упакуйте прибор в антистатический пакет и плотную картонную коробку с пенопластовым или воздушно-пузырьковым наполнителем. Отправку из любого региона РФ можно осуществить через транспортные компании СДЭК, «Деловые Линии» или ПЭК прямо до нашего терминала.
