Типовые ошибки монтажа частотного преобразователя: как не убить оборудование
Приобретение частотного преобразователя (ПЧ) ведущих мировых производителей – ABB, Siemens, Schneider Electric, Danfoss или Yaskawa – кажется гарантией безаварийной работы привода на годы вперед. Однако на практике новое оборудование нередко выходит из строя в первый же месяц после ввода в эксплуатацию.
В большинстве таких случаев грешат на заводской брак, контрафактные компоненты или нестабильность питающей сети. Но статистика сервисных центров показывает иную картину: до 15% всех катастрофических выходов ПЧ из строя (с пробоем силовых IGBT-модулей и выгоранием печатных плат) происходят из-за грубых ошибок при проведении электромонтажных работ.
Частотный преобразователь – это не обычный электромагнитный пускатель, а сложнейшее устройство силовой электроники с импульсной широтно-импульсной модуляцией (ШИМ). Высокие частоты коммутации ключей (2 – 16 кГц), значительные пусковые токи и чувствительность микропроцессорных плат управления предъявляют жесткие требования к кабельным трассам, системам экранирования и заземления.

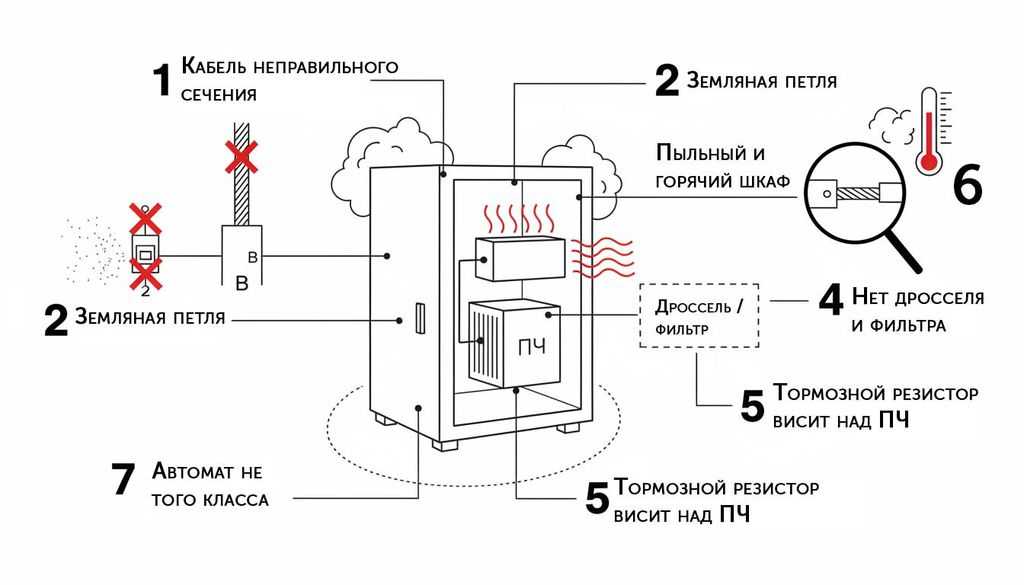

В этой статье мы подробно разберем 7 фатальных ошибок монтажа частотных преобразователей, дадим пошаговый чек-лист для проверки электрошкафов и покажем, как грамотная пусконаладка бережет миллионные бюджеты. Если ваш частотник уже пострадал из-за погрешностей установки, инженеры сервисного центра «Икс Пром Суппорт» произведут профессиональный ремонт частотных преобразователей в Москве и обеспечат логистику по всей России.
Почему монтаж частотника требует особого внимания

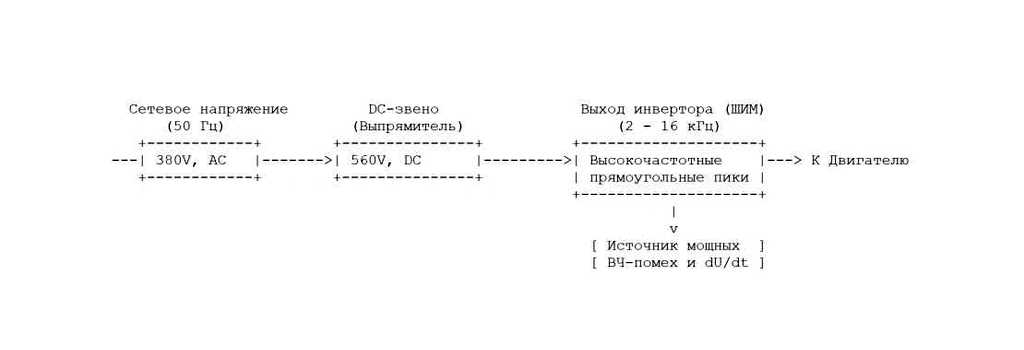

Частотный преобразователь выполняет двойную функцию: он выпрямляет трехфазное сетевое напряжение в постоянное (U_DC ≈ 560 – 600 В для сети 380 В), а затем с помощью IGBT-транзисторов нарезает его в шлейф высокочастотных прямоугольных импульсов заданной частоты.
Из-за крутых фронтов нарастания напряжения (dU/dt) выводимый кабель начинает генерировать мощные электромагнитные наводки в широком диапазоне частот. Ошибки в выборе сечения линий, заземлении экранов или компоновке шкафа приводят к:
- Перегреву полупроводниковых структур и конденсаторов.
- Возникновению подшипниковых токов, разрушающих электродвигатель.
- Ложным срабатываниям микропроцессорной защиты и сбоям промышленных сетей (Modbus, Profibus, CAN).
- Электрическому пробою изоляции кабеля и входных цепей оборудования.

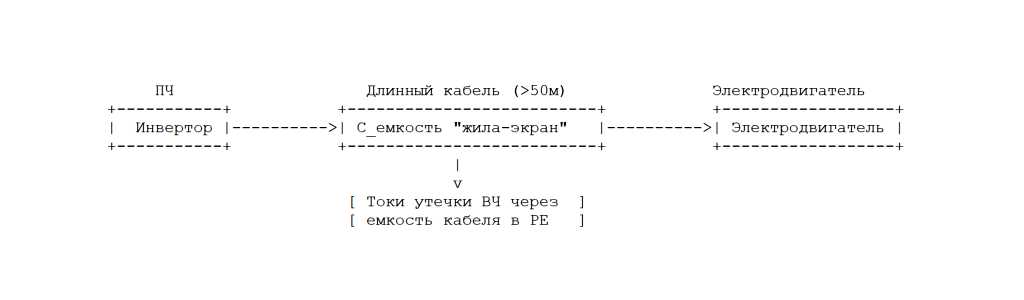

Ошибка №1: Неправильный выбор сечения кабеля
При подборе кабелей питающей сети и линии «ПЧ – Электродвигатель» часто ориентируются исключительно на номинальный ток двигателя при частоте 50 Гц. Это приводит либо к постоянному перегреву линии, либо к неоправданным финансовым затратам.
В чем опасность:
- Заниженное сечение: Приводит к падению напряжения на линии, повышенному выделению тепла и проседанию напряжения на шине постоянного тока (U_DC) под нагрузкой. ПЧ начинает постоянно выдавать ошибку UV (Undervoltage – пониженное напряжение).
- Превышение длины без коррекции сечения: Длинная линия обладает емкостным сопротивлением. Протекание высокочастотных токов утечки через емкость «жила-экран» перегружает инвертор даже при работе двигателя на холостом ходу.
Таблица выбора сечения медного кабеля для ПЧ (380 В):
| Мощность ПЧ, кВт | Номинальный ток, А | Сечение линии при длине до 30 м, мм² | Сечение линии при длине до 60 м, мм² |
|---|---|---|---|
| 1,5 | 4,0 | 1,5 | 2,5 |
| 3,0 | 7,5 | 2,5 | 4,0 |
| 5,5 | 13,0 | 4,0 | 6,0 |
| 11,0 | 24,0 | 6,0 | 10,0 |
| 15,0 | 32,0 | 10,0 | 16,0 |
| 22,0 | 45,0 | 16,0 | 25,0 |
| 30,0 | 60,0 | 25,0 | 35,0 |
| 45,0 | 90,0 | 35,0 | 50,0 |

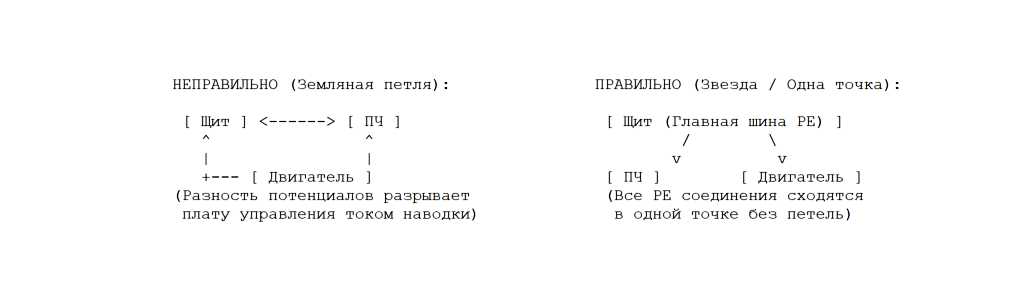

Ошибка №2: Игнорирование правил заземления и «земляные петли»
Принципиальное отличие заземления частотного инвертора от обычных асинхронных пускателей заключается в том, что шина PE служит не только для защитного отключения, но и является каналом стекания высокочастотных токов помех.
Главные нарушаемые правила:
- Создание «земляных петель» (Ground Loops): Соединение заземляющих контактов оборудования в замкнутое кольцо. При разности потенциалов между точками заземления по экранам сигнальных кабелей начинает протекать выравнивающий ток, выжигающий порты RS-485 и аналоговые входы 4 – 20 мА.
- Общий защитный и рабочий ноль (система TN-C): Монтаж ПЧ в сетях без разделения PE и N проводников категорически запрещен. Отгорание нуля приводит к подаче межфазного напряжения 380 В на внутренние блоки питания 220 В.
- Заземление «гирляндой»: Последовательное подключение заземляющих жил от одного частотника к другому.
Правило: Заземление должно выполняться строго по схеме «звезда» с подключением всех защитных проводников к единой шине PE шкафа. Сопротивление контура заземления не должно превышать 4 Ом.

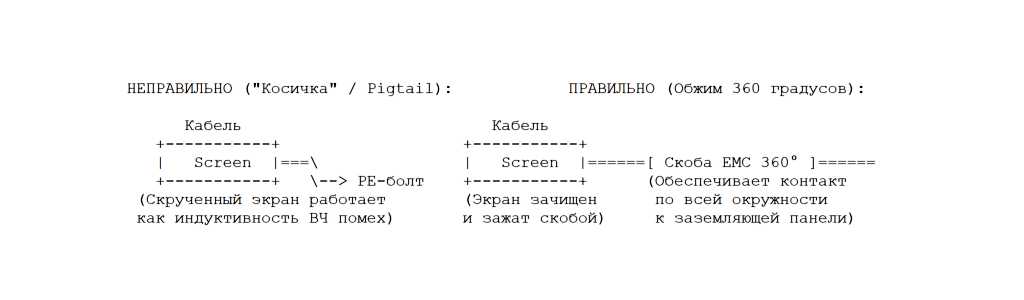

Ошибка №3: Неправильное экранирование кабелей
Силовой кабель от ПЧ к двигателю – это мощная передающая антенна ВЧ-излучения. Отсутствие или неверная разделка экрана приводит к отказу контроллеров, сбоям датчиков энкодера и зависанию панелей оператора.
Основные промахи при экранировании:

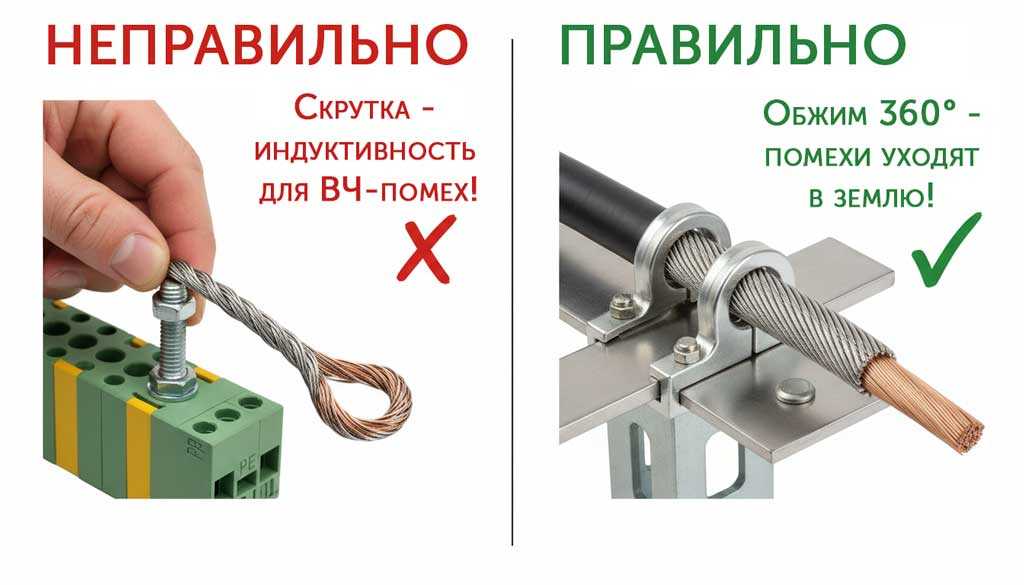

- Заземление экрана «косичкой» (Pigtail): Экран скручивают в тонкий проводник и поджимают под клемму PE. Скрученная косичка обладает высокой индуктивностью для ВЧ-токов, из-за чего экран полностью теряет помехозащитные свойства.
- Заземление только с одной стороны: Экран моторного кабеля должен быть заземлен с обоих концов (в шкафу ПЧ и на клеммнике двигателя) с помощью специализированных ЭМС-скоб на 360 градусов.
- Параллельная прокладка: Прокладка силовых неэкранированных кабелей двигателей в одном лотке с чувствительными сигнальными линиями датчиков.
Расстояние между параллельно идущими силовыми и сигнальными кабельными трассами должно быть не менее 30 см.

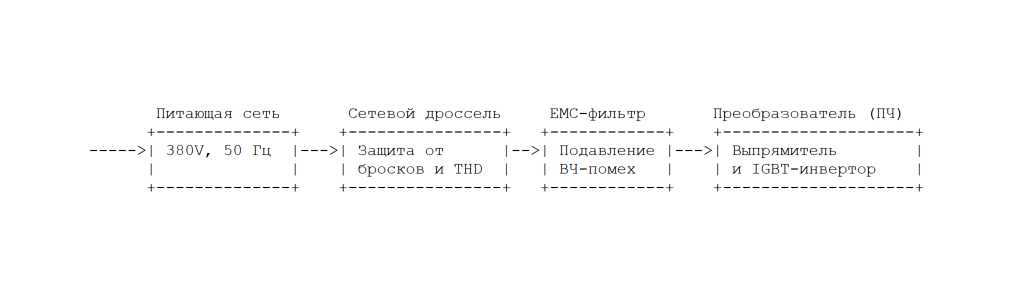

Ошибка №4: Отсутствие входного дросселя и EMC-фильтра
Экономия на опциональном навесном оборудовании (дроссели, фильтры) – одна из главных причин преждевременного выхода ПЧ из строя.
Зачем нужны защитные компоненты:
- Входной сетевой дроссель (Line Reactor): Защищает диодный мост частотника от бросков напряжения в сети и срезает высшие гармоники. Без дросселя электролитические конденсаторы DC-звена работают с постоянным перегревом. Для ПЧ мощностью от 7,5 кВт установка входного или DC-дросселя обязательна.
- Входной EMC-фильтр (Фильтр ЭМС): Подавляет кондуктивные помехи, излучаемые преобразователем обратно в питающую сеть. Без него сбоят соседние микропроцессорные блоки, контроллеры и измерительные приборы.
Более подробную информацию о том, как аномалии питающей сети разрушают силовые модули, вы найдете в нашей статье про влияние качества электропитания на ресурс электроники.
Ошибка №5: Неправильный выбор и подключение тормозного резистора
При остановке механизмов с высокой инерцией (вентиляторы, центрифуги, тяговые лебедки, экструдеры) электродвигатель переходит в генераторный режим. Вырабатываемая энергия скидывается в шину постоянного тока ПЧ, выбивая оборудование по ошибке OV (Overvoltage).
Фатальные ошибки монтажа тормозных цепей:
- Выбор сопротивления ниже допустимого: Если сопротивление тормозного резистора меньше минимально допустимого значения (указанного в паспорте ПЧ), то при открытии тормозного прерывателя (Brake Chopper) происходит мгновенный пробой тормозного транзистора.
- Подключение резистора к силовым фазам U, V, W: Подключение тормозного блока непосредственно к выводам двигателя вместо специализированных клемм DC+/PB приводит к немедленному межфазному короткому замыканию и взрыву IGBT-модуля.
- Неправильное размещение: Тормозные резисторы нагреваются до +250 – +350 градусов Цельсия. Установка резистора непосредственно под пластиковым корпусом ПЧ или рядом с сигнальными кабелями приводит к расплавлению изоляции и пожару.
Формула расчёта сопротивления резистора:
(U_dc_threshold)^2
R_min = ------------------------
P_brake_max
где U_dc_threshold = 780...800 В (порог срабатывания тормозного ключа)Ошибка №6: Неправильный выбор защитного автомата

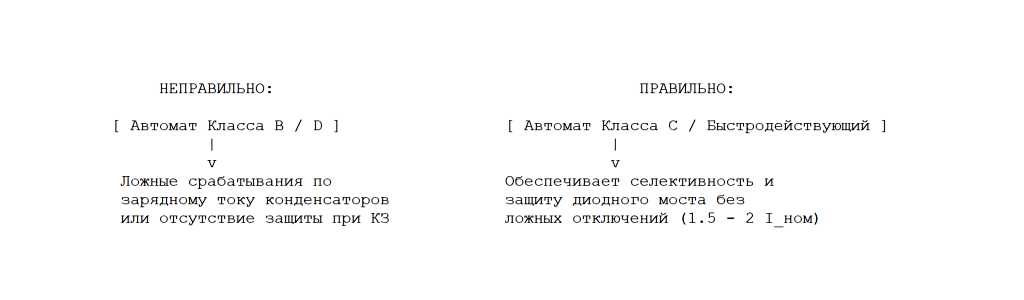

Стандартная ошибка электромонтажников – подбор автоматического выключателя на входе ПЧ по аналогии со сборкой схем прямого пуска электродвигателей.
В чем проявляется ошибка:
- Автомат класса B (слишком «быстрый»): Ложно отключается в момент подачи питания на ПЧ из-за мощного импульса тока заряда разряженных DC-конденсаторов через ограничительно-зарядный резистор.
- Автомат класса D (слишком «медленный»): Предназначен для тяжелых прямых пусков двигателей с высокими кратными токами. При пробое диодного моста в ПЧ автомат класса D не успеет сработать, что приводит к полному выгоранию внутренних печатных плат инвертора.
Рекомендация: На входе частотных преобразователей следует устанавливать автоматические выключатели Класса C с номинальным током 1,5 – 2 × I_ном частотника, либо специализированные быстродействующие предохранители серии aR.

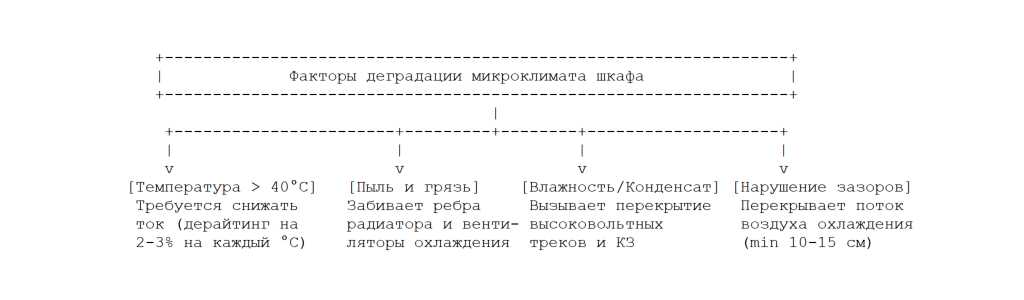

Ошибка №7: Монтаж в пыльных, влажных или горячих условиях
Частотный преобразователь требователен к микроклимату внутри шкафа автоматики. До 80% тепла выделяется силовыми IGBT-транзисторами на охлаждающем алюминиевом радиаторе.
Критические нарушения условий монтажа:
- Нарушение установочных зазоров: ПЧ монтируют вплотную друг к другу или к стенкам шкафа. Для нормальной циркуляции воздуха сверху и снизу ПЧ необходимо оставлять свободное пространство не менее 100 – 150 мм.
- Отсутствие принудительной вентиляции шкафа: При работе ПЧ мощностью 30 кВт в шкаф выделяется около 900 Вт тепла. Без вытяжного вентилятора с фильтром температура внутри корпуса быстро превышает +50 градусов Цельсия.
- Игнорирование дерайтинга (Derating): Если температура окружающей среды превышает +40 градусов Цельсия, необходимо снижать допустимый выходной ток ПЧ на 2 – 3% на каждый градус превышения. В противном случае происходит тепловой деструктивный пробой кристаллов IGBT.
- Осаждение токопроводящей пыли: Графитовая или металлическая пыль, попадая на внутренние треки плат, вызывает дуговое короткое замыкание.
Сводный анализ ошибок монтажа
| Ошибка монтажа | Последствие для частотника | Проявление неисправности | Технически верное решение |
|---|---|---|---|
| Заниженное сечение кабелей | Перегрев линии, падение напряжения под нагрузкой | Ошибка UV (Undervoltage), отключение при наборе оборотов | Выбор сечения кабеля по току с учетом длины трассы |
| Петли заземления, TN-C | Выравнивающие токи, сбои интерфейсов связи | Сгорание портов RS-485, «плавание» аналоговых датчиков | Заземление по схеме «звезда», система TN-S, R ≤ 4 Ом |
| Неверная разделка экрана | ВЧ-наводки на цепи автоматики | Ложные срабатывания контроллеров, сбои энкодеров | Заземление экрана с 2 сторон ЭМС-скобой на 360° |
| Отсутствие дросселей / фильтров | Перегрев DC-конденсаторов, броски напряжения | Вздутие конденсаторов, выгорание входного моста | Установка сетевого дросселя (ACL) и EMC-фильтра |
| Ошибки тормозной цепи | Пробой тормозного ключа, выгорание силовой части | Ошибка OV (Overvoltage), короткое замыкание в DC-звене | Расчет R_min, монтаж резистора снаружи шкафа |
| Автомат не того класса | Выгорание плат при КЗ или постоянные ложные отключения | Выбивание автомата при подаче питания на шкаф | Автомат Класса C с номиналом 1,5 – 2 × I_ном ПЧ |
| Плохое охлаждение/пыль | Перегрев IGBT-модулей, дуговые пробои по пыли | Ошибка OH (Overheat), тепловой пробой транзисторов | Соблюдение зазоров 15 см, шкаф IP54, вентиляция |
Чек-лист проверки качества монтажа ПЧ
Используйте данный чек-лист при приемке шкафов управления и перед первой подачей питания на частотный преобразователь:
Силовые и сигнальные кабели
- Сечение силовых кабелей соответствует мощности ПЧ и длине линии.
- Силовой кабель к двигателю – экранированный (EMC-тип).
- Сигнальные кабели проложены в отдельном лотке на расстоянии > 30 см от силовых.
- Длина кабельной трассы к двигателю не превышает допустимое значение по паспорту.
Система заземления и экранирования
- Система заземления выполнена по топологии TN-S (PE и N строго разделены).
- Заземление всех элементов выполнено в одной точке (“звезда”).
- Экран моторного кабеля зачищен и зажат EMC-скобой на 360° с обоих концов.
- Экран заземлен без применения скруток (“косичек”).
Защитное и опциональное оборудование
- На входе установлен автомат защитного отключения Класса C.
- Установлен сетевой входной дроссель (обязательно для ПЧ > 7.5 кВт).
- Тормозной резистор подключен к клеммам DC+/PB (а не к фазам двигателя!).
- Тормозной резистор смонтирован вынесенным из шкафа на негорючем основании.
Условия охлаждения и микроклимата
- Выдержаны монтажные зазоры: не менее 10 – 15 см сверху и снизу ПЧ.
- Шкаф оснащен вентиляционными решетками и принудительной вытяжкой.
- Внутри шкафа отсутствует влага, строительная или металлическая пыль.
- Температура внутри шкафа при работе не превышает +40°C.
Реальный кейс: Ошибка монтажа ПЧ на линии экструдера
Объект: Предприятие по производству пластикового профиля (Московская область).
Инцидент: В эксплуатацию был введен новый частотный преобразователь мощностью 90 кВт, управляющий главным двигателем экструдера. Через 12 дней после запуска при попытке экстренной остановки линии произошел хлопок с выгоранием силового блока ПЧ.
+-------------------------------------------------------------------+
Разбор аварии ПЧ 90 кВт
+-------------------------------------------------------------------+
* Первоначальное подозрение: Брак силового IGBT-модуля.
* Результаты выездного аудита инженерами:
1. Монтажная бригада установила ПЧ в закрытый герметичный
шкаф без вытяжного вентилятора (температура внутри +62°C).
2. Тормозной резистор был подключен кабелем без экрана и
проложен рядом с платой управления.
3. Сетевой дроссель отсутствовал, кабель заземления был
подключен "гирляндой" через корпус соседнего насоса.
* Итог: Из-за перегрева дерайтинг не учитывался, а высокочастотны
импульс при торможении навел наводку на плату драйверов,
что вызвало одновременно открытие верхнего и нижнего плеча
IGBT-моста (сквозной ток / КЗ).
+-------------------------------------------------------------------+Восстановительные работы и пусконаладка:
- Инженеры сервисной лаборатории «Икс Пром Суппорт» выполнили восстановление платы управления, замену силового IGBT-модуля и драйверов.
- В шкафу управления была вырезана принудительная вентиляция с фильтрующим блоком IP54.
- Проложена новая заземляющая шина, установлен входной сетевой дроссель, а тормозной резистор вынесен за пределы шкафа.
- Выполнена грамотная настройка параметров инвертора. Рекомендуем ознакомиться с поэтапным процессом в статье пусконаладка частотного преобразователя после ремонта.
Результат: Частотный преобразователь работает без сбоев на протяжении 2 лет. Экономия заказчика на покупке нового инвертора составила более 350 000 рублей.
Если у вас возникла необходимость провести диагностику силовых ключей после аварии, используйте наше практическое руководство про то, как проверить IGBT-модуль мультиметром и осциллографом.
