Техническое обслуживание промышленного оборудования: нормативная база и практический регламент
Надежность промышленного оборудования напрямую зависит от своевременного и качественного технического обслуживания (ТО). Строгое соблюдение регламентов работ позволяет минимизировать незапланированные простои, продлить эксплуатационный ресурс техники и обеспечить безопасность производства. Особое внимание на современных предприятиях уделяется сложным комплексам — системам автоматизации и электронным компонентам, которые требуют профессионального подхода и жесткого следования стандартам.
В этой статье мы подробно разберем нормативную базу, регламентирующую техническое обслуживание промышленного оборудования, а также практические шаги по организации системы ТО на предприятии.
Нормативная база технического обслуживания: что говорят ГОСТы и законы
Регламентные работы по техническому обслуживанию и ремонту оборудования выполняются в соответствии с действующими государственными стандартами и нормативными правовыми актами. К фундаментальным документам, регулирующим эти процессы, относятся:
- ГОСТ 20793-86 — регламентирует порядок технического обслуживания и ремонта автоматизированных систем управления (АСУ). Особенно востребован данный стандарт на предприятиях, где используются контроллеры, промышленные сети и электронные исполнительные механизмы.
- ГОСТ 18322-78 — определяет основные понятия в сфере технического обслуживания и ремонта, классифицирует виды ТО по периодичности и объёму работ, а также задаёт общие требования к организации системы ТОиР на предприятии.
- ПУЭ (Правила устройства электроустановок) — представляет собой свод обязательных норм, регламентирующих безопасную эксплуатацию электрооборудования, периодичность осмотров распределительных устройств и правила прокладки кабельных линий на производственных объектах.
- Федеральные нормы и правила (ФНП) в области промышленной безопасности — определяют жесткие рамки технического обслуживания оборудования на опасных производственных объектах (ОПО). Их соблюдение позволяет снизить вероятность техногенных аварий до минимума.
Что такое ПУЭ и почему он обязателен для всех
Правила устройства электроустановок (ПУЭ) — это базовый нормативный документ для любого специалиста, связанного с энергетикой и автоматизацией. Он обязателен для исполнения на всех предприятиях независимо от их отраслевой принадлежности и формы собственности.
Игнорирование требований ПУЭ при эксплуатации силовых шкафов или систем ЧПУ неминуемо ведет к отказам электроники и предписаниям со стороны надзорных органов.
Ключевые требования ПУЭ к техническому обслуживанию электрооборудования:

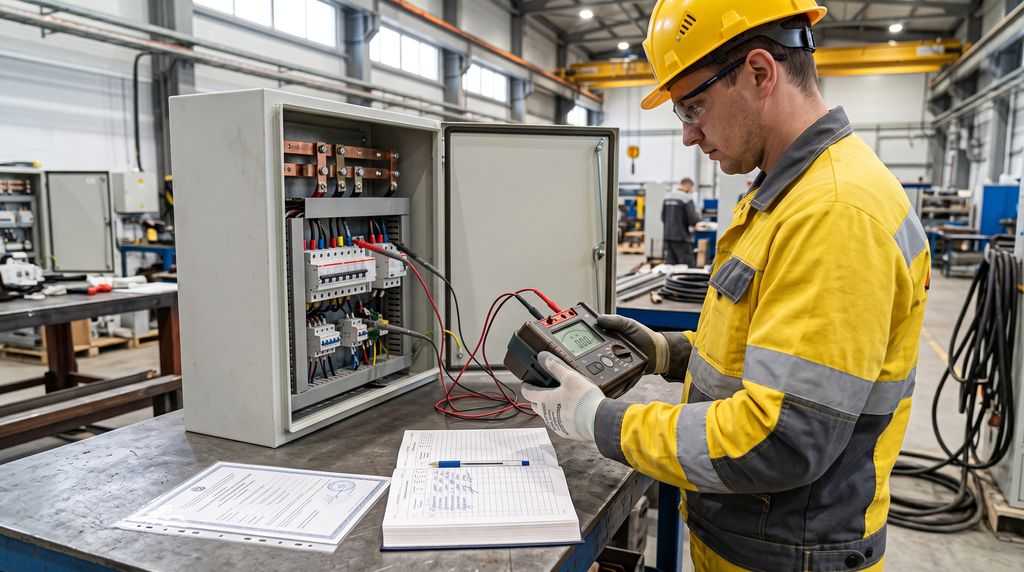

- Регулярный инструментальный контроль состояния изоляции силовых кабелей и проводов цепей управления.
- Контроль и своевременная протяжка болтовых и винтовых контактных соединений (предотвращение перегрева).
- Проверка быстродействия и работоспособности защитных устройств (автоматических выключателей, УЗО, предохранителей).
- Своевременная замена деградировавших элементов электрооборудования до наступления аварийного случая.
- Обязательное ведение журналов учета, протоколов испытаний и фиксация результатов проверок.
Как организовать систему технического обслуживания по ГОСТ 18322-78
Межгосударственный стандарт ГОСТ 18322-78 определяет структуру построения эффективной системы ТОиР на предприятии. Согласно стандарту, регламентированный процесс планово-предупредительного ремонта и обслуживания должен разделяться на следующие этапы:
Планирование и подготовка: Создание календарных графиков обслуживания с учетом рекомендаций заводов-изготовителей, наработки оборудования в часах и специфики условий конкретного цеха.
Периодический осмотр и диагностика: Регулярная проверка параметров работоспособности техники, включая тепловизионный контроль шкафов, замеры вибрации подшипников и мониторинг системных логов АСУ ТП.
Профилактические работы: Проведение обязательных процедур: очистка радиаторов охлаждения, смазка подвижных узлов, замена фильтрующих элементов и расходных материалов.
Мелкий и капитальный ремонт: Оперативное устранение обнаруженных скрытых дефектов, замена изношенных электронных плат или узлов, калибровка и финальная настройка рабочих параметров.
Документирование выполненных работ: Внесение записей в технические паспорта станков, оформление актов выполненных работ с указанием перечня замененных компонентов.
Техническое обслуживание систем автоматизации по ГОСТ 20793-86
Современные производственные площадки насыщены средствами автоматизации: программируемыми логическими контроллерами (ПЛК), панелями оператора, датчиками давления, температуры и сложным приводным оборудованием. ГОСТ 20793-86 предписывает особый подход к обслуживанию подобных комплексов.
В рамках поддержания работоспособности АСУ ТП в практический регламент обязательно включаются:
- Регулярное резервное копирование (бэкап) программного обеспечения ПЛК и актуализация алгоритмов работы.
- Проверка, чистка и профилактика силовых исполнительных узлов, где техническое обслуживание частотных преобразователей является ключевым фактором стабильности всей технологической линии.
- Метрологическая поверка и калибровка прецизионных датчиков.
- Тестирование промышленных шин передачи данных на наличие аппаратных ошибок и помех.
- Мониторинг пульсаций импульсных блоков питания и своевременная замена подсохших электролитических конденсаторов.
Практический регламент технического обслуживания (пошаговый алгоритм)
Для создания прозрачной системы контроля технического состояния станков применяется универсальный пошаговый алгоритм ТО, объединяющий требования нормативной документации и реальную цеховую практику:
┌─────────────────┐ ┌─────────────────┐ ┌────────────────────┐
│ 1. ПЛАНИРОВАНИЕ │ ───> │ 2. ПОДГОТОВКА │ ───> │3. ВИЗУАЛЬНЫЙ ОСМОТР│
└─────────────────┘ └─────────────────┘ └────────────────────┘
│
▼
┌─────────────────┐ ┌─────────────────┐ ┌────────────────────┐
│ 6. ДОКУМЕНТИ- │ <─── │ 5. ПРОФИЛАКТИКА │ <─── │4. ИНСТРУМЕНТАЛЬНАЯ │
│ РОВАНИЕ │ │ И РЕМОНТ │ │ ДИАГНОСТИКА │
└─────────────────┘ └─────────────────┘ └────────────────────┘- Планирование: Формирование годовой структуры ТОиР с четкой разбивкой по месячным интервалам для каждой единицы оборудования.
- Подготовка: Комплектование ремонтных комплектов, проверка наличия поверенного диагностического инструмента и закупка оригинальных расходников.
- Визуальный осмотр: Проверка целостности корпусов, кабельных вводов, оценка уровня масла и поиск явных утечек или следов термического перегрева.
- Инструментальная диагностика: Проверка качества питающей сети, замеры сопротивления изоляции, контроль выходных напряжений.
- Профилактика и ремонт: Комплексная чистка электронных блоков от токопроводящей пыли, протяжка контактов, локальная замена узлов с критическим уровнем износа.
- Документирование: Заполнение сервисного журнала, подписание акта технического состояния с фиксацией наработки.
Почему важно строго соблюдать нормативные требования
- Снижение аварийности: Предупреждение мелких дефектов на этапе планового осмотра исключает развитие масштабных аварий, способных остановить весь завод.
- Максимальное продление срока службы: Своевременное регламентное обслуживание увеличивает фактический межремонтный ресурс дорогостоящей промышленной электроники в 2 — 3 раза.
- Юридическая безопасность: Соблюдение требований ПУЭ и ФНП полностью защищает руководство предприятия от штрафов Ростехнадзора, а в случае инцидентов — от уголовной ответственности.
- Экономическая эффективность: Затраты на плановый сервис всегда существенно ниже, чем экстренная покупка новых блоков взамен сгоревших из-за отсутствия элементарной чистки.
Часто задаваемые вопросы (FAQ)
На какие нормативные акты следует опираться при организации технического обслуживания оборудования?
В первую очередь необходимо руководствоваться: ГОСТ 18322-78, который закладывает основы системы технического обслуживания; ГОСТ 20793-86, регулирующий обслуживание автоматизированных систем; ПУЭ, устанавливающий требования к электроустановкам; а также Федеральными нормами промышленной безопасности для опасных производственных объектов.
Что такое ПУЭ и для чего он нужен на производстве?
Правила устройства электроустановок (ПУЭ) — это нормативный свод стандартов, определяющий правила монтажа, устройства и безопасной эксплуатации всего спектра электрического оборудования. Он обязателен для предотвращения пожаров, электротравматизма и аппаратных сбоев.
Как часто необходимо проводить техническое обслуживание промышленного станка?
Периодичность устанавливается заводом-изготовителем. На практике она делится на ежесменное (ЕО), ежемесячное (ТО-1), квартальное (ТО-2) и сезонное/годовое обслуживание.
Как правильно документировать выполненные работы по ТО?
Все операции вносятся в бумажный или электронный журнал ТОиР. В записи указывается точная дата, ФИО исполнителя, перечень выполненных работ, наименование замененных деталей и итоговое заключение о пригодности оборудования к эксплуатации.
Кто несет персональную ответственность за срыв графиков ТО на предприятии?
Ответственность распределяется между руководством компании, главным инженером и руководителями профильных подразделений (служба главного механика, главного энергетика).
