Как качество электропитания разрушает промышленную электронику: гармоники, перекос фаз и способы защиты
Частотный преобразователь выходит из строя через 2 – 3 месяца после установки? Конденсаторы в импульсном блоке питания вздуваются меньше чем через год? Сервопривод вылетает по ошибке перенапряжения во время грозы или пуска соседнего агрегата? Такие аварии – привычная реальность для главных энергетиков и инженеров КИПиА на российских заводах.
При разборе инцидентов чаще всего ссылаются на брак компонентов или человеческий фактор. Но действительная причина в 70% случаев лежит в плоскости качества подаваемого питания. Оборудование уничтожает не возраст и не износ, а сетевые аномалии: высшие гармоники, несимметрия фаз, импульсные выбросы и кратковременные просадки.
В этом материале мы детально рассмотрим, как перечисленные факторы разрушают силовую электронику и микропроцессорные платы, а также дадим инженерные рекомендации по защите. Если ваша техника уже пострадала от сетевых бросков, сервисный центр «Икс Пром Суппорт» проведёт профессиональное восстановление промышленного оборудования с гарантией и доставкой по всей России.

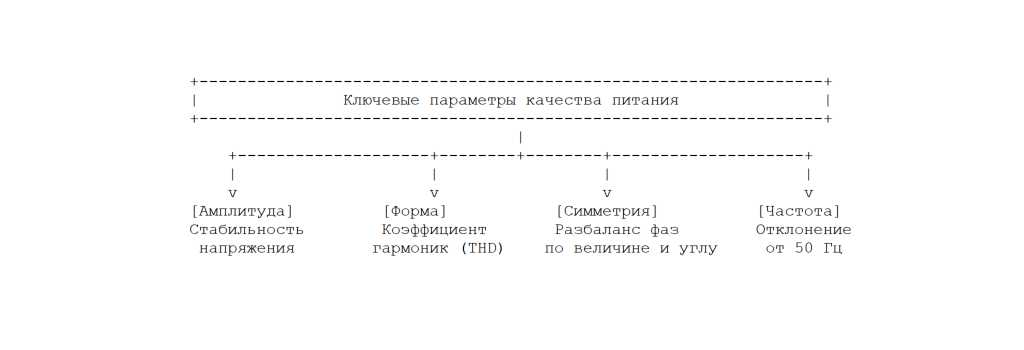

Что такое качество электроэнергии и на что оно влияет
Качество электрической энергии – это соответствие параметров питающей сети установленным стандартам. В России действует ГОСТ 32144-2013, который нормирует допустимые отклонения.
Для стабильной работы промышленной электроники важны четыре показателя:
- Напряжение должно укладываться в коридор ±10% от номинала (220/380 Вольт).
- Коэффициент гармоник (THD_U) – не выше 8%.
- Несимметрия по обратной последовательности – не более 2%.
- Отсутствие резких импульсных всплесков, превышающих допустимые значения.
Практика показывает: до 30% отказов частотников, сервоусилителей и контроллеров связаны с хроническим нарушением этих норм.
Фактор №1: Гармонические искажения синусоиды
Гармоники – это паразитные составляющие тока и напряжения, частоты которых кратны 50 Гц. Третья гармоника имеет 150 Гц, пятая – 250 Гц, седьмая – 350 Гц и так далее.
Основные генераторы гармоник в заводских сетях – нелинейные нагрузки:
- Частотные преобразователи и сервоприводы (диодные выпрямители на входе).
- Источники бесперебойного питания.
- Сварочное оборудование и индукционные установки.
- Светодиодные светильники и импульсные блоки питания.
Чем опасны гармоники:
- Конденсаторы в звене постоянного тока перегреваются из-за паразитных токов, растёт их внутреннее сопротивление (ESR), электролит испаряется, корпус вздувается. Подробнее об этом – в отдельной статье: почему вздуваются конденсаторы.
- Обмотки двигателей и трансформаторов греются сильнее, изоляция стареет быстрее, появляются витковые замыкания.
- Микропроцессорные платы управления получают ложные сигналы, происходят сбои логики и ошибочные срабатывания автоматов.
Защитные меры:
- Входной сетевой дроссель снижает THD_I с 80 – 100% до 35 – 40%, сглаживает пусковые токи и продлевает жизнь выпрямителю.
- Активный фильтр гармоник (AHF) генерирует компенсирующий сигнал и доводит THD_U до безопасных 3 – 5%.
Фактор №2: Несимметрия фазных напряжений
Перекос фаз – это когда амплитуды напряжений на фазах L1, L2, L3 отличаются друг от друга, либо углы сдвига между ними не равны 120 градусам.
Откуда берётся перекос:
- Однофазные нагрузки раскиданы по фазам неравномерно.
- Нулевой провод имеет плохой контакт или повышенное сопротивление.
- Мощные однофазные аппараты (сварка, индукторы) подключены без учёта баланса.
Последствия для техники:
- При разбалансе всего 3 – 5% ток через одну пару диодов выпрямительного моста возрастает вдвое. Диоды перегреваются и пробиваются.
- В четырёхпроводных сетях гармоники некратных трём порядков суммируются в нуле. Ноль греется, отгорает, и на однофазные блоки питания ПЛК вместо 220 В приходит межфазное 380 В.
Фактор №3: Импульсные перенапряжения
Это краткие (от микросекунд до миллисекунд) пики амплитудой от 1 до 20 кВ.
Откуда берутся импульсы:
- Разряды молнии в ЛЭП или наведённые импульсы в кабельных трассах.
- Включение и отключение мощных трансформаторов, конденсаторных батарей, короткие замыкания на соседних участках.
Что страдает:
Полупроводники (IGBT, диоды, варисторы) критичны к скорости нарастания напряжения dU/dt. Резкий выброс пробивает p-n переход. Если драйвер управления повреждён, силовые ключи сгорают лавиной, разрушая плату. Подробный алгоритм проверки силовых модулей – в статье: как проверить IGBT.

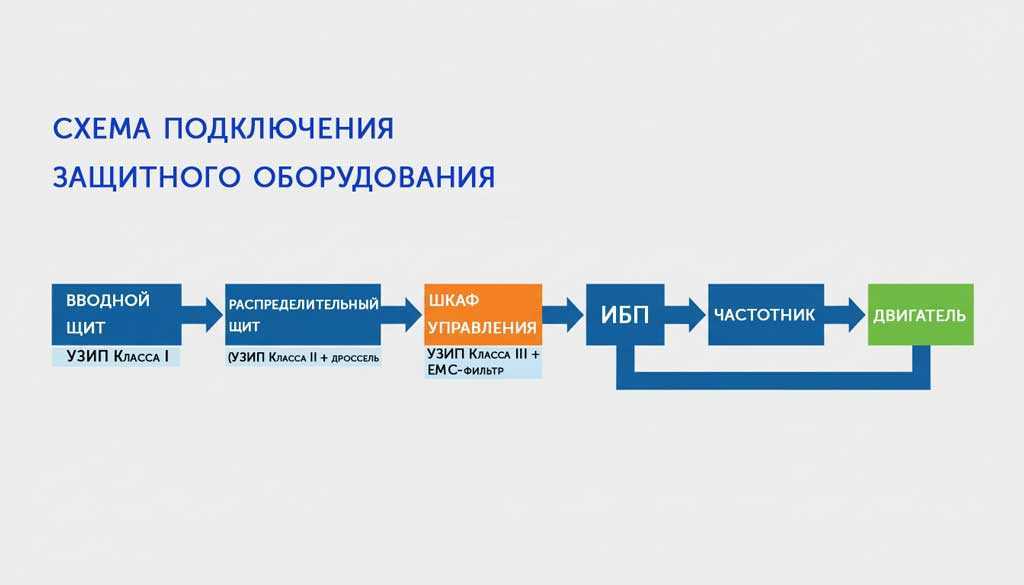

Ступенчатая защита УЗИП:
| Класс | Место монтажа | Параметры | Задача |
|---|---|---|---|
| I (Тип 1) | Главный щит (ГРЩ) | I_imp 25 – 50 кА (10/350 мкс) | Отводит прямой удар молнии |
| II (Тип 2) | Распределительный щит | I_n 20 – 40 кА (8/20 мкс) | Гасит наведённые и коммутационные волны |
| III (Тип 3) | У самого оборудования | U_oc до 6 – 10 кВ | Защищает микропроцессорную часть от остаточных бросков |
Фактор №4: Провалы и кратковременные скачки
Провал – это падение напряжения ниже 0,9 U_nom на время от 10 мс до нескольких секунд. Скачок – это выброс выше 1,1 U_nom.
Как это бьёт по оборудованию:
- ПЛК перезагружаются при провале дольше 20 мс – линия останавливается аварийно.
- У частотников проседает шина DC ниже 400 В, срабатывает защита по снижению напряжения. При восстановлении возникает бросок тока заряда конденсаторов, который может спалить входной резистор или тиристор.
- Релейные контакторы «отпадают», цепи управления переключаются хаотически.
Что делать:
- On-Line ИБП с двойным преобразованием даёт идеальный сигнал и нулевое время переключения на батареи.
- Стабилизаторы (феррорезонансные или инверторные) сглаживают длительные отклонения. Если стабилизатор уже сломался – смотрите гайд по его ремонту.
Фактор №5: Высокочастотные помехи (проблемы ЭМС)
ВЧ-помехи распространяются по проводам (кондуктивные) или излучаются в пространство в диапазоне от 150 кГц до 30 МГц и выше.
Главный источник – ШИМ-инверторы частотников с частотой коммутации 2 – 16 кГц. Крутые фронты импульсов создают токи через подшипники двигателя и наводят помехи в сигнальных линиях.
Что происходит:
- Сбои в протоколах Modbus, Profibus, CAN.
- Ложные сигналы датчиков, дрейф аналоговых каналов 4 – 20 мА / 0 – 10 В.
- Выход из строя RS-485 трансиверов на платах.
Как подавить:
- Установить EMC-фильтры на вход ПЧ.
- При длине кабеля к двигателю более 50 м использовать синус-фильтры или dV/dt фильтры.
- Применять экранированные кабели с заземлением экрана под 360°.
- Надевать ферритовые кольца на силовые и сигнальные провода.
Сводная таблица: угрозы и средства защиты
| Тип сетевой аномалии | Механизм разрушения | Уязвимые узлы | Защитные решения |
|---|---|---|---|
| Гармоники (THD > 8%) | Токи ВЧ греют конденсаторы, растёт ESR | DC-звено, диоды, трансформаторы | Дроссели, пассивные и активные фильтры |
| Перекос фаз (>2%) | Перегрузка диодов, отгорание нуля | Мосты ПЧ, БП 220 В | Симметрирование, трёхфазные стабилизаторы |
| Импульсные выбросы | Пробой переходов, разрушение изоляции | IGBT, варисторы, драйверы | УЗИП I, II, III классов |
| Провалы / скачки | Броски тока при включении, сброс логики | Входные цепи, ПЛК | On-Line ИБП, стабилизаторы |
| ВЧ-помехи | Наводки на сигнальные линии, пробой интерфейсов | Микроконтроллеры, АЦП, порты | EMC-фильтры, экраны, ферриты |
Чек-лист для диагностики питания на объекте
ЗАМЕРЫ НАПРЯЖЕНИЯ И БАЛАНСА ФАЗ
- Измерить фазные (L-N) и линейные (L-L) напряжения прибором TrueRMS.
- Посчитать несимметрию – допустимо не более 2%.
- Проверить напряжение между нулём и землёй. Если больше 2 В – есть проблемы с заземлением или перекосом.
АНАЛИЗ ГАРМОНИК
- Подключить анализатор качества (Fluke 435 / САТЕЛ или аналоги).
- Зафиксировать коэффициент THD_U: норма <8% (для ответственных узлов – <5%).
- Посмотреть спектр тока THD_I на вводе в шкафы ПЧ.
ПРОВЕРКА СРЕДСТВ ЗАЩИТЫ
- Убедиться, что УЗИП установлены и исправны (индикаторы зелёные).
- Для ПЧ мощностью от 7,5 кВт обязательно наличие дросселя (сетевого или DC).
- На линиях питания ПЛК и контроллеров должны стоять EMC-фильтры.
ЗАЗЕМЛЕНИЕ И ЭМС
- Сопротивление контура заземления – не более 4 Ом.
- Разделение PE и N выполнено по системе TN-S / TN-C-S.
- Экраны силовых кабелей заземлены по правилам (обжим 360 градусов).

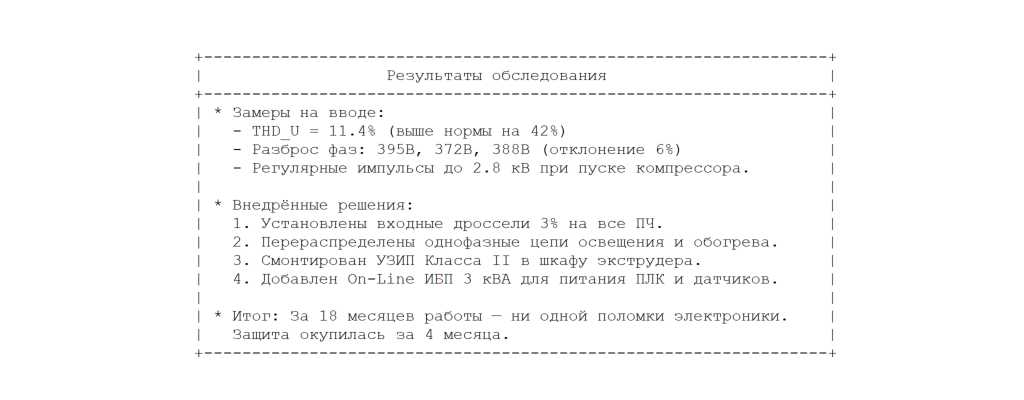

Кейс: как устранили аварии на экструзионной линии
Объект: Завод полимерных профилей в Московской области.
Исходные данные: За 8 месяцев – 4 отказа частотников 132 и 160 кВт. Каждый случай – сгоревший диодный мост и вздутые конденсаторы DC-звена. Убытки от простоев и ремонтов – более 1,8 млн руб.
Что сделали специалисты:
- Выехали на объект, установили суточный монитор качества. Обнаружили сильные искажения синусоиды (THD_U = 11,4%) от соседней индукционной печи и коммутационные пики от компрессоров.
- Повреждённые платы и диодные сборки восстановили в своей лаборатории.
- Смонтировали дроссели, УЗИП, сглаживающие фильтры, перебалансировали нагрузку по фазам.
Результат: за полтора года – ноль отказов. Вложения окупились при первом же предотвращённом инциденте.
Комплексный подход к защите и восстановлению
Сетевые аномалии сокращают срок службы оборудования в 2 – 3 раза. Экономия на дросселях, фильтрах и УЗИП всегда оборачивается дорогими авариями, сгоревшими IGBT-модулями и многодневными простоями.
Если ваша техника уже пострадала от плохого питания – не спешите покупать новые блоки. Сервисный центр «Икс Пром Суппорт» предлагает:
- Компонентный ремонт частотников, сервоусилителей, УПП, ИБП и ПЛК.
- Замену силовых модулей, диодных мостов, конденсаторов с низким ESR.
- Выезд инженеров на объект для аудита сети и подбора защиты.
- Работу с заказчиками по всей РФ – Москва, Санкт-Петербург, Екатеринбург, Казань, Новосибирск и другие города.
