Проверка IGBT-модуля мультиметром и осциллографом: полное руководство для специалистов

Силовой IGBT-модуль (биполярный транзистор с изолированным затвором) – это основной коммутирующий элемент в конструкции любого современного частотного преобразователя. Именно он отвечает за формирование широтно-импульсной модуляции (ШИМ) и коммутацию высоких токов на обмотки электродвигателя. Из-за высоких температурных и электрических нагрузок силовые транзисторы выходят из строя чаще остальных узлов.

Однако при аварийном останове оборудования не всегда очевидно, где произошел сбой – пробит ли сам силовой ключ, сгорела ли схема обвязки или сработала защита по току. Чтобы не производить хаотичную замену дорогостоящих компонентов, инженеру требуется четкий алгоритм диагностики.

Существует два последовательных уровня проверки силовых модулей. Первый уровень – экспресс-диагностика с помощью обычного мультиметра, позволяющая быстро выявить короткое замыкание или обрыв силовых переходов прямо на объекте. Второй уровень – глубокий анализ формы управляющих сигналов осциллографом, необходимый при поиске скрытых дефектов драйвера или перед первым пробным запуском оборудования.

При выявлении пробоя силового транзистора наши инженеры производят замену и восстановление силового тракта частотных преобразователей с обязательным тестированием на нагрузочных стендах и предоставлением гарантии до 12 месяцев.

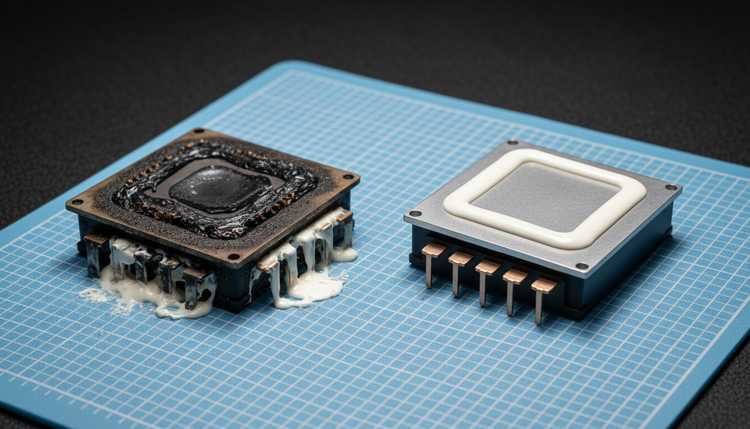

Устройство IGBT-модуля и типовые причины отказов

По своей структуре IGBT является гибридным полупроводниковым компонентом, объединяющим свойства полевого (MOSFET) и биполярного транзисторов. Входная цепь управления (затвор) изолирована и управляется напряжением, а силовой канал (коллектор-эмиттер) пропускает огромные токи с минимальными потерями на насыщение. В одном корпусе монолитного или сборного модуля обычно объединены от 2 до 6 транзисторов (для полумостовых и 3-фазных мостовых схем) вместе с обратными антипараллельными диодами (Free-Wheeling Diodes).

Основные причины выхода из строя:

• Тепловой пробой: превышение допустимой температуры кристалла $T_j>{150}^{\circ }\text{C}$ из-за высыхания термопасты, остановки вентилятора или забитого пылью радиатора.
• Перенапряжение на коллекторе: броски напряжения в сети DC-шины, превышающие предельно допустимое значение $V_{CES}$ (например, при торможении высокой инерционной нагрузки без тормозного резистора).
• Сквозной ток (Short Circuit): одновременное открытие верхнего и нижнего транзисторов одной фазы при сбоях в работе драйвера.
• Деградация и пробой затвора: импульсные помехи или перенапряжение на линии затвор-эмиттер ($V_{GE}>\pm 20\text{ В}$), приводящие к пробою тонкого слоя оксида под затвором.

Типичные симптомы пробоя модуля в ПЧ – немедленное срабатывание вводного автомата или защитного выключателя при попытке подачи питания, явный запах сгоревшего изолятора, выгорание предохранителей DC-шины, а также критические ошибки на панели управления (например, OC – Overcurrent, Short Circuit или Ground Fault).

Техника безопасности при работе с IGBT

Силовые конденсаторы промежуточного звена постоянного тока (DC-шины) частотного преобразователя способны сохранять опасное для жизни напряжение (до $600\text{–}1000\text{ В}$) даже после полного отключения прибора от питающей сети.

• Полное обесточивание и разряд: перед диагностикой отключите ПЧ от сети. Подождите 5 – 10 минут и обязательно замерьте напряжение между шинами DC+ и DC- мультиметром в режиме постоянного напряжения. Значение должно быть близко к $0\text{ В}$0 В.
• Антистатическая защита (ESD): изолированный затвор IGBT экстремально чувствителен к статическому электричеству. Работайте в антистатическом браслете или касайтесь заземленного металлического корпуса перед контактом с выводами управления.
• Отключение перед прозвонкой: для исключения погрешностей от шунтирующих цепей измерения силовых переходов необходимо выполнять на демонтированном модуле или при полностью отключенных силовых проводниках.
• Бесконтактность выводов: избегайте прикосновений пальцами к выводам затвора (G) относительно эмиттера (E) – статический заряд с тела может легко пробить подзатворный диэлектрик.

Проверка IGBT мультиметром – пошаговый алгоритм

Для выполнения базовой диагностики понадобится мультиметр, поддерживающий режим проверки полупроводниковых переходов (тестовый ток – от 1 до 2 мА, выходное напряжение в режиме «диод» – не ниже 2,5 – 3 В).

Порядок проведения измерений:

• Переведите мультиметр в режим проверки диодов (значок диода на селекторе).
• Измерение параметров перехода Коллектор-Эмиттер (C – E):
  • Подключите красный щуп к коллектору (C), чёрный – к эмиттеру (E).
  • Ожидаемый результат: на индикаторе отображается обрыв (OL). Если прибор сигнализирует о коротком замыкании или показывает сопротивление 0 – 10 Ом – переход C – E пробит.
• Проверка встроенного встречно-параллельного диода:
  • Поменяйте щупы местами: красный (+) на эмиттер (E), черный (–) на коллектор (C).
  • Результат: мультиметр должен показать падение напряжения на прямосмещенном p-n переходе диода в диапазоне $0,3\text{–}0,7\text{ В}$.
• Диагностика изоляции управляющего перехода (G – E и G – C):
  • Поочерёдно подключайте щупы к выводам Затвор-Эмиттер (G – E) и Затвор-Коллектор (G – C) в прямой и обратной полярности.
  • Ожидаемый результат: мультиметр должен фиксировать бесконечно большое сопротивление (OL) во всех комбинациях. Появление любого конечного значения сопротивления или падения напряжения указывает на повреждение изоляции затвора.
• Тест открытия затвора (для модулей малой емкости):
  • Красным щупом (+) коротко прикоснитесь к Затвору (G), а черным (–) зафиксируйтесь на Эмиттере (E) – этим вы зарядите емкость затвора.
  • Перенесите красный щуп (+) на Коллектор (C). Сопротивление канала C – E должно кратковременно упасть (падение $0,1\text{–}0,5\text{ В}$), так как транзистор приоткрылся.
  • Разрядите затвор, замкнув выводы G и E пинцетом. Канал C – E должен снова закрыться (OL).

Проверяемый переход	Полярность щупов (Красный / Черный)	Норма (Значение)	Признак неисправности
Коллектор – Эмиттер (C – E)	C (+) / E (–)	OL (Бесконечность)	$0\text{ Ом}$ / КЗ (Пробой силового ключа)
Встроенный диод (E – C)	E (+) / C (–)	$0,300\text{ – }0,700\text{ В}$	OL (Обрыв диода) или $0\text{ Ом}$ (Пробой)
Затвор – Эмиттер (G – E)	Любая полярность	OL (Бесконечность)	Любое значение $<1\text{ МОм}$ (Пробой затвора)
Затвор – Коллектор (G – C)	Любая полярность	OL (Бесконечность)	Любое значение $<1\text{ МОм}$ (Пробой изоляции)

Проверка IGBT осциллографом – диагностика сигналов управления

Проверка мультиметром не гарантия того, что после установки нового IGBT-модуля частотный преобразователь заработает корректно. Если первопричиной пробоя стал сбой в цепях драйвера (например, пробитый оптрон, высохший конденсатор питания драйвера или пробитый стабилитрон), новый транзистор мгновенно сгорит при повторном включении.

Для полноценной диагностики сигналов управления необходим 2-канальный осциллограф с полосой не менее $20\text{ МГц}$.

Важно: измерения сигналов управления на затворах относительно силовых шин под высоким напряжением следует производить с использованием специализированных дифференциальных высоковольтных пробников или отвязывать осциллограф от сети через разделительный трансформатор $220\mathrm{/}220\text{ В}$.

Алгоритм диагностики драйвера осциллографом:

• Отключите силовое питание DC-шины (выньте силовые предохранители или отпаяйте выводы коллектора транзисторов). На плату управления подайте низковольтное питание ($24\text{ В}$) для запуска микроконтроллера.
• Подключите щуп осциллографа между выводами Затвор (G) и Эмиттер (E) проверяемого плеча.
• Переведите ПЧ в режим «Работа» (RUN) на минимальной частоте ($5\text{–}10\text{ Гц}$).
• Анализ осциллограммы:
  • Форма сигнала: прямоугольные ШИМ-импульсы с четкими, жесткими фронтами (без завалов и «тянучек»).
  • Амплитуда: отпирающий уровень должен составлять $+15\text{ В}$ (относительно E), запирающий (отрицательное смещение) – от $-5\text{ В}$ до $0\text{ В}$.
  • Симметрия: сравните сигналы на затворах всех 6 ключей (плечи U, V, W). Амплитуда, мертвые зоны (Dead-time) и форма импульсов должны быть абсолютно идентичными.

Если на каком-либо затворе наблюдается «звон», заваленный фронт нарастания сигнала или пониженная амплитуда ($<12\text{ В}$), включать силовую часть категорически запрещено – это приведет к быстрому выходу нового IGBT из строя из-за работы в линейном (активном) режиме.

Таблица симптомов и вероятных причин

Симптом неисправности	Вероятная причина	Что необходимо сделать
Мультиметр показывает 0 Ом между C и E	Пробой структуры кристаллов силового ключа током или перенапряжением.	Заменить IGBT-модуль, проверить драйверы затворов перед включением.
Мультиметр показывает 0 Ом между G и E	Пробой изолирующего слоя оксида под затвором из-за выброса напряжения.	Заменить IGBT, обязательно заменить элементы обвязки затвора (резисторы, супрессоры).
Мультиметр показывает OL на всех переходах, включая диод	Термический отрыв внутренней алюминиевой разварки выводов (обрыв).	Заменить IGBT-модуль.
Осциллограмма показывает искажённые фронты импульсов («пила»)	Потеря ёмкости электролитов в цепи питания драйверов или выход из строя оптронов	Произвести замену конденсаторов и оптронов в обвязке драйверов
Новый модуль выходит из строя сразу после запуска ШИМ-сигнала	Ошибка формирования мёртвого времени (Dead-time), сквозной ток, сбой схемы десатурации (Desat)	Выполнить комплексную диагностику платы управления драйверами, проверить датчики тока

В каких случаях самостоятельная диагностика IGBT не рекомендуется

Хотя процедура прозвонки силовых транзисторов выглядит несложной, восстановление и тестирование силовой электроники сопряжено с рядом опасностей и технических ограничений:

• Отсутствие дифференциальных осциллографических пробников может привести к короткому замыканию через земляной контакт осциллографа и поражению электрическим током.
• Микротрещины в кристалле или частичный дефект изоляции проявляются только под высоким рабочим напряжением (от $500\text{ В}$) и не выявляются обычным мультиметром с испытательным напряжением $3\text{ В}$.
• Ошибка при установке модуля на радиатор (неправильный момент затяжки винтов, избыток или недостаток термопасты) приведет к перегреву и выходу транзистора из строя в первые часы работы.

Инженеры лаборатории «Икс Пром Суппорт» выполнят полную аппаратную диагностику силовой части и драйверов на специализированном оборудовании, подберут оригинальный IGBT-модуль и проведут прогон преобразователя частоты под рабочей нагрузкой.

Часто задаваемые вопросы (FAQ)

Можно ли проверить IGBT мультиметром без выпаивания из платы частотника?

Предварительную прозвонку на короткое замыкание силовых переходов (C – E) провести можно. Однако наличие параллельных цепей, снабберных конденсаторов и варисторов на плате может искажать результаты. Для точной оценки состояния затвора (G – E) модуль рекомендуется отсоединять от схемы.

Каким должно быть сопротивление между затвором и эмиттером у исправного IGBT?

Сопротивление между управляющим электродом (затвором) и любым из силовых выводов (эмиттером или коллектором) у работоспособного транзистора должно стремиться к бесконечности – реальные значения составляют десятки и сотни мегаом.

Что делать, если новый IGBT сгорает сразу после установки и включения?

Это классический симптом неисправности схемы управления (драйвера). Новый транзистор остался открыт из-за отсутствия запирающего напряжения, либо возник сквозной ток из-за пробитых оптронов. Перед повторной заменой обязательно проверьте сигналы драйверов осциллографом.

Как проверить IGBT-модуль без осциллографа?

Без осциллографа гарантированно проверить можно только факт отсутствия КЗ силовых переходов мультиметром. Для оценки работы драйверов, анализа формы сигналов управления и динамики переключения транзисторов под нагрузкой осциллограф является обязательным инструментом – мультиметр здесь не поможет.

Как передать частотный преобразователь в сервисный центр «Икс Пром Суппорт»?

Доставка оборудования возможна как самовывозом в нашу лабораторию в Москве, так и отправкой через любую транспортную компанию (СДЭК, «Деловые Линии», ПЭК) из любого города России.
