Как проверить микросхему: диагностика мультиметром и осциллографом
Отказ одной микросхемы останавливает станок, обесточивает линию или выводит из строя измерительный прибор. При этом мультиметр может показывать «норму», а плата – не запускаться. Почему так происходит и как найти дефект без замены целой платы? В этой статье – пошаговый алгоритм диагностики: от визуального осмотра и тепловизионного контроля до сигнатурного анализа и динамических тестов под нагрузкой. Вы узнаете конкретные пороги напряжений и сопротивлений, которые отличают рабочую цепь от дефектной. Если самостоятельная диагностика не даёт результата – оставьте заявку на бесплатную первичную диагностику, и наши инженеры локализуют неисправность.

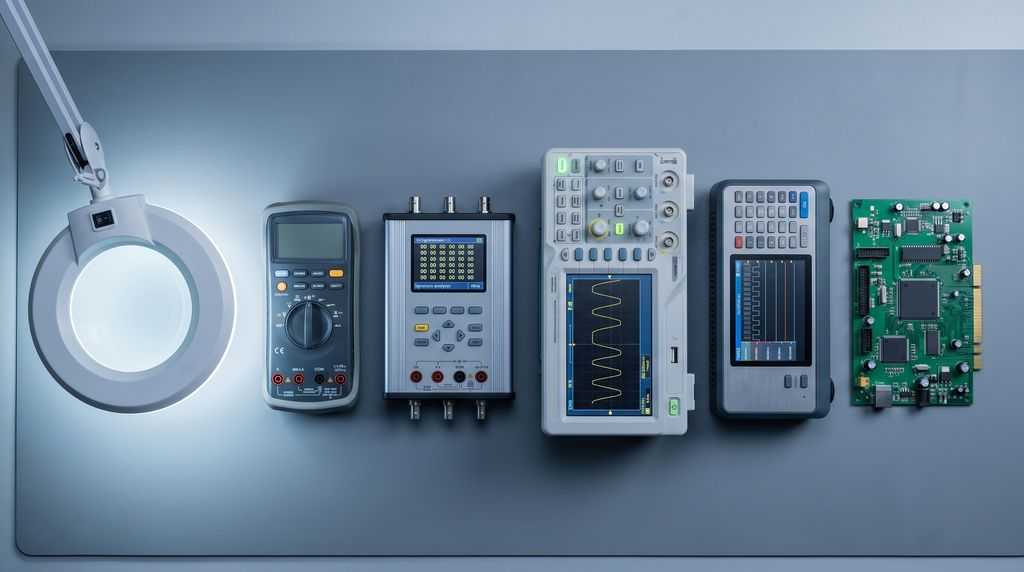

Пошаговый алгоритм диагностики микросхемы
Проверка микросхемы – это последовательность действий от простого к сложному. Не перескакивайте шаги: 80% дефектов выявляются на первых трёх этапах.
Шаг 1. Визуальный и тепловизионный контроль.
Осмотрите корпус под лупой: трещины, сколы, потемнение, эрозия выводов, вздутия. Подайте питание через лабораторный блок с ограничением тока и снимите тепловую карту: локальный перегрев кристалла выше 60 – 80 °C при старте указывает на пробой или защёлкивание (latch-up).
Шаг 2. Прозвонка цепей питания относительно земли.
Отключите питание. Мультиметром в режиме диодной шкалы проверьте сопротивление между VCC и GND. Для цифровых ядер норма – 0.5 – 5 Ом. Сопротивление ниже 0.1 Ом – короткое замыкание, выше 50 Ом – обрыв.
Шаг 3. Сигнатурный анализ обесточенной платы (ASA/VI).
Подайте на выводы переменное напряжение и снимите вольт-амперную характеристику. Сравните с эталонной платой. Отклонение формы кривой указывает на деградацию внутренних структур.
Шаг 4. Контроль генерации и шин сброса.
Осциллографом замерьте тактовый сигнал на кварцевом резонаторе: размах должен быть 3.3 В ± 5%. Проверьте уровень сигнала сброса (Reset) – высокий не ниже 0.7·VCC, низкий не выше 0.3·VCC.
Шаг 5. Анализ логических уровней под нагрузкой.
Подайте тестовые импульсы от генератора и снимите осциллограммы вход/выход. Проверьте отклик по шинам I2C/SPI логическим анализатором.
Совет: если плата содержит BGA-компоненты, проверка мультиметром не даст результата. Для диагностики таких узлов требуется рентген-контроль и тестовая панель. Наши специалисты выполняют ремонт промышленных материнских плат – включая демонтаж, реболлинг и посадку BGA.

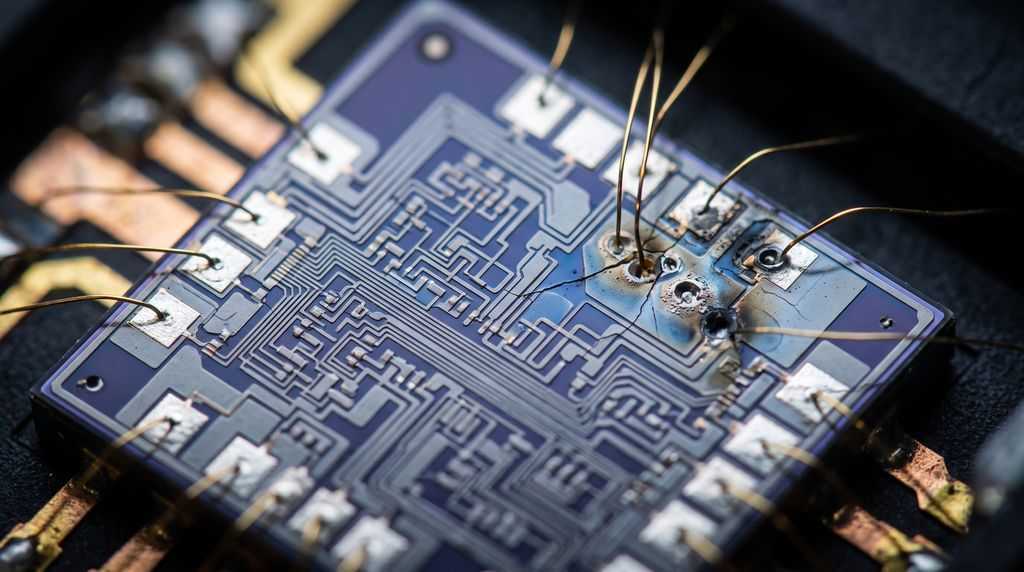

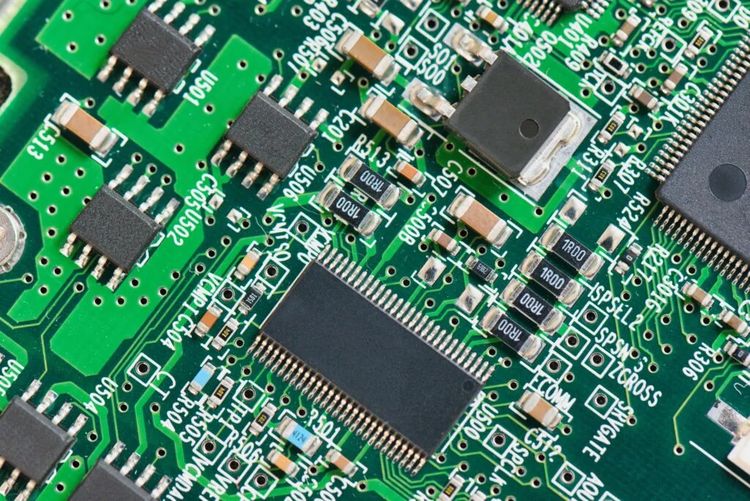

Типовые механизмы отказов интегральных микросхем
Почему микросхема выходит из строя, если внешне цела? Ниже – пять основных механизмов деградации.
| Механизм | Физика процесса | Как проявляется | Как выявить |
|---|---|---|---|
| Деградация p-n-переходов | Термическая диффузия примесей, рост токов утечки | Изменение уровней логических сигналов, рост потребления | Термометрия, измерение токов утечки по входам |
| Обрыв проволочного вывода (bonding wire) | Термомеханическая усталость микропроволочных выводов от кристалла к ножкам | Полное отсутствие сигнала на отдельных выводах | Прозвонка «кристалл-ножка» косвенно, рентген |
| ESD-пробой затворов КМОП | Пробой тонкого подзатворного диэлектрика статикой | Вход «висит» или пробит на землю/питание | Измерение сопротивления входов относительно GND/VCC |
| Защёлкивание (latch-up) | Тиристорный эффект паразитной p-n-p-n структуры при бросках напряжения | Резкий рост тока, локальный перегрев, отказ | Токовый контроль при подаче питания, тепловидение |
| Электромиграция | Перенос ионов металла в проводниках при высокой плотности тока | Постепенное изменение сопротивления, обрыв | Долговременный мониторинг, сравнение с эталоном |
Вывод: мультиметр показывает отсутствие короткого замыкания по питанию, но чип не функционирует из-за деградации внутренних логических ячеек или входных защитных диодов. Поэтому статической проверки недостаточно.

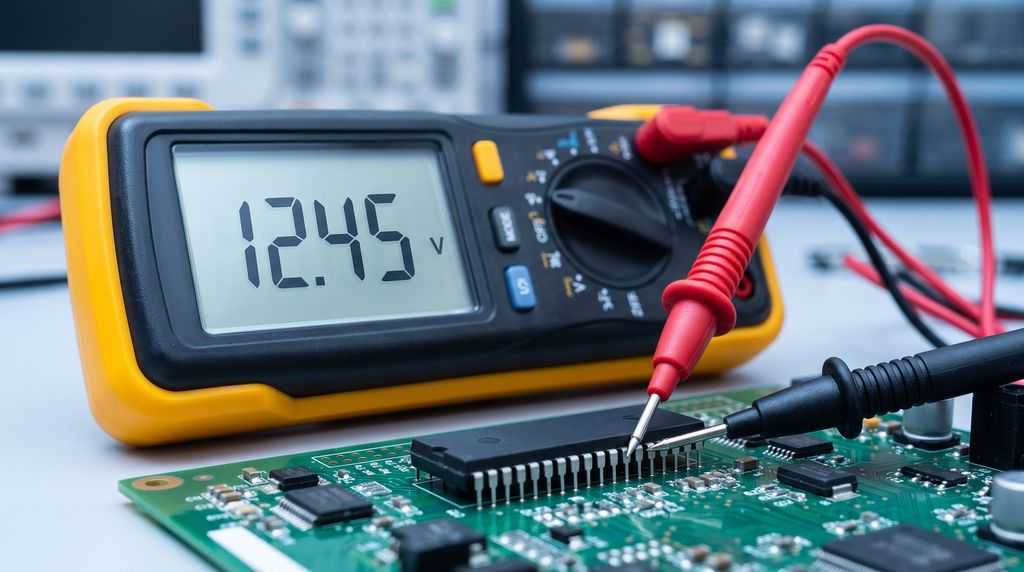

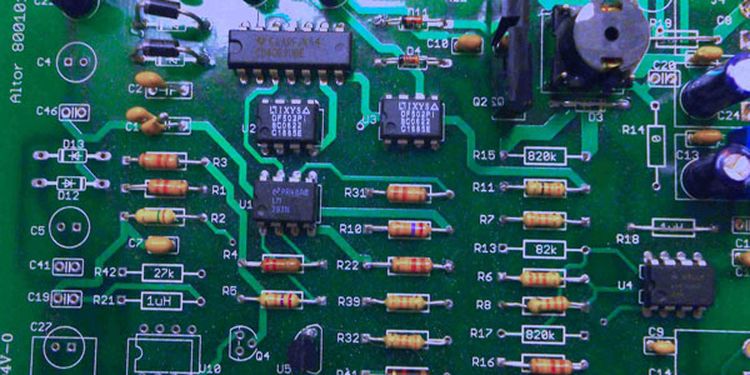

Как проверить микросхему мультиметром: цепи питания
Проверка питания – первый электрический тест. Порядок действий:
- Найдите в даташите (технической документации) контакты питания: VCC+ (плюс) и VCC- / GND (минус).
- Подключите красный щуп к VCC+, чёрный — к VCC-.
- Сравните показания с номинальным напряжением из даташита.
Нормативные значения:
| Параметр | Типичное значение | Критическое отклонение |
|---|---|---|
| Напряжение питания | Номинал ± 5% | Отклонение > 10% |
| Пульсации по шинам VCC | ≤ 10 – 30 мВ | > 100 мВ |
| Сопротивление шин питания цифровых ядер | 0.5 – 5 Ом | < 0.1 Ом или > 50 Ом |
Отклонения от нормы указывают на неисправность цепи питания или внутреннее повреждение кристалла.
Внимание! Запрещено проверять сопротивление цепей мультиметром при включённом питании платы. Это приведёт к ложным показаниям и риску повреждения прибора.

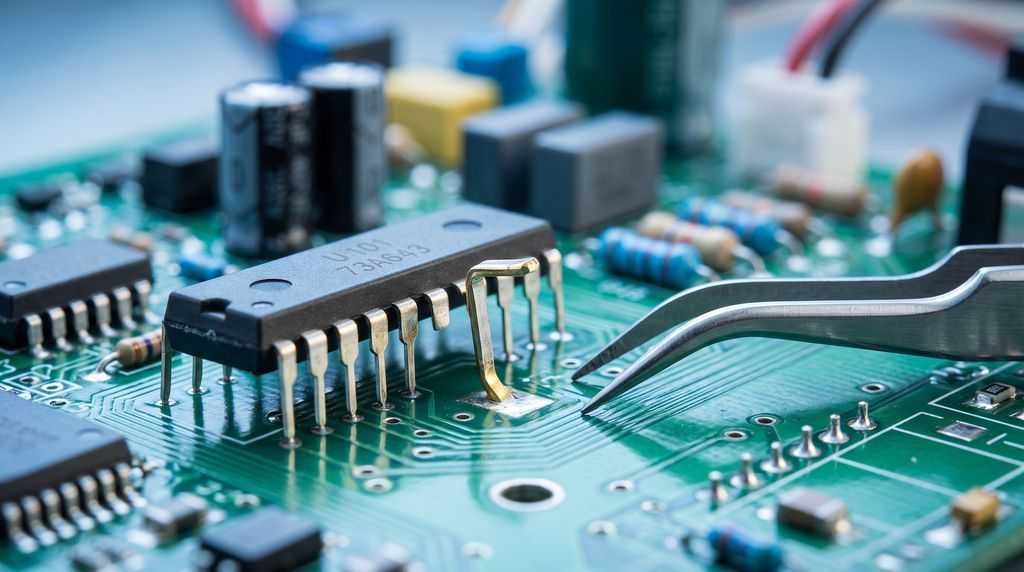

Особенности внутрисхемной диагностики
Главная ловушка проверки без выпайки – параллельно включённые элементы искажают измерения.
Что мешает:
- Шунтирующие резисторы – низкоомные резисторы в цепи «закорачивают» проверяемый переход, создавая ложное впечатление пробоя.
- Параллельные конденсаторы – заряжаются от мультиметра и дают «плавающее» сопротивление.
- Соседние полупроводники – создают паразитные пути тока.
- Индуктивности – дают броски напряжения при прозвонке.
Протокол внутрисхемных измерений:
- Анализ схемы обвязки – определите, какие элементы включены параллельно проверяемому выводу.
- Метод подъёма ножек – аккуратно отогните вывод микросхемы от площадки для изоляции от цепи.
- Сигнатурный анализ (VI-кривые) – подайте переменное напряжение и снимите вольт-амперную характеристику вывода. Сравните с эталонной платой.
- Использование анализаторов аналоговых сигнатур (Huntron Tracker и аналоги).
Типичная ошибка: инженер принимает шунтирующий резистор или заряжающийся конденсатор в цепи за внутреннее короткое замыкание и проводит ненужный демонтаж.

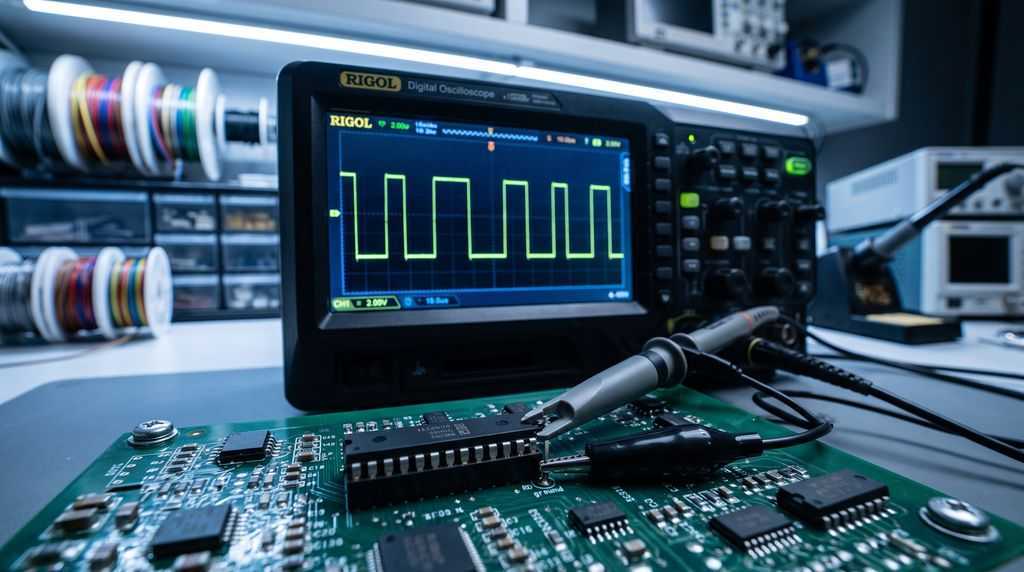

Диагностика выходов микросхемы
Неисправность одного выхода нарушает работу всего устройства. Проверяйте по цепочке.
Как проверить опорное напряжение (Vref)
Найдите вывод Vref в даташите, измерьте напряжение мультиметром и сравните с номиналом. Отклонение говорит о внутренних неполадках.
Как проверить RC-цепь
Найдите вывод, отвечающий за временные параметры. Подключите осциллограф: общий щуп – к минусу питания, измерительный – к RC-цепи. Если колебания отсутствуют – проблема в микросхеме или внешних компонентах.
Как проверить управляющие сигналы
Определите управляющий вывод по даташиту. Проверьте осциллографом форму и наличие сигналов. Если сигналы искажены или отсутствуют – проверьте управляемую цепь.
Важно! Для точной диагностики микросхему проверяйте в рабочем режиме, подав питание.

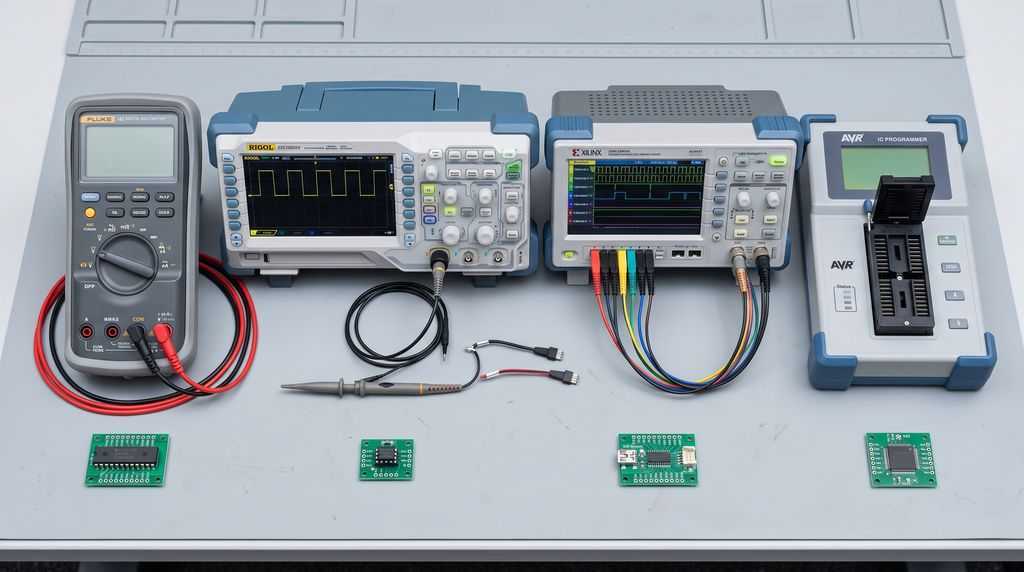

Матрица применимости методов диагностики
Не все методы работают для всех типов микросхем. Используйте таблицу.
| Тип ИМС | Мультиметр | Осциллограф | Логический анализатор | Программатор / ZIF-сокет |
|---|---|---|---|---|
| Линейная логика (74 / 4000) | Прозвонка диодной шкалой | Для динамики | — | — |
| Аналоговые ОУ / компараторы | Только питание | Обязательно | — | — |
| Интерфейсные драйверы (RS-485 / CAN) | Частично | Обязательно | Желательно | — |
| Источники опорного напряжения | Точное измерение | Для пульсаций | — | — |
| ПЛК / микроконтроллеры | Бесполезно | Обязательно | Обязательно | Для прошивки |
| Flash-память | Бесполезно | Только тактирование | Для шин | Обязательно |
| BGA-чипы (процессоры, чипсеты) | Невозможно | Только косвенно | Для шин | Тестовая панель |
Вывод: попытка проверить мультиметром сложные процессоры или Flash-память технически бесполезна без подачи тактовых сигналов и чтения шин данных.

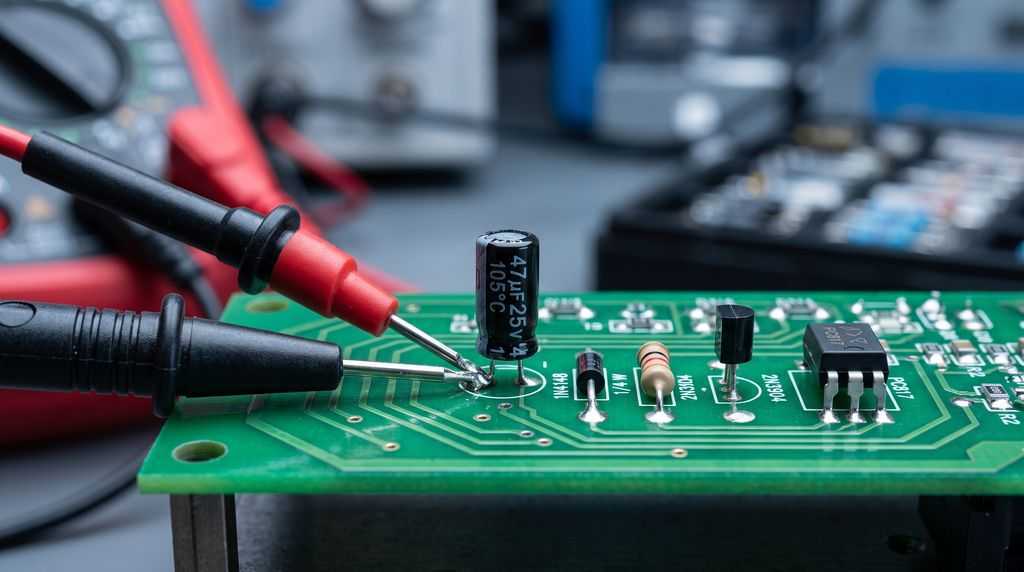

Проверка элементов микросхемы
Иногда для выявления неисправности нужно проверить отдельные компоненты.
Конденсаторы
Чаще всего выходят из строя электролитические конденсаторы.
Механический тест: проверьте целостность выводов (они не должны вращаться).
Измерение сопротивления: подключите щупы мультиметра. Сопротивление должно быстро расти до бесконечности.
Диоды
Прямое включение: сопротивление низкое (десятки-сотни Ом).
Обратное включение: сопротивление бесконечность.
Для стабилитронов: подайте напряжение через резистор (300 – 500 Ом). Напряжение на стабилитроне должно перестать расти при достижении номинала.
Резисторы
Исправный резистор: сопротивление не равно 0 и не бесконечно. Допустимо отклонение до 5% от номинала.
Признаки неисправности: почернение (перегрев), сильное отклонение от номинала.
Тиристоры и симисторы
Подключите омметр: плюс → анод, минус → катод (сопротивление = ∞). Подайте напряжение на управляющий электрод – сопротивление должно упасть до ~100 Ом. Отключите управляющий электрод – сопротивление останется низким.
Биполярные транзисторы
Проверка переходов: База-Эмиттер и База-Коллектор должны проводить ток только в одном направлении.
Проверка открытия: при подаче напряжения на базу сопротивление Эмиттер-Коллектор должно снизиться.
Совет: используйте мультиметр с 9В (Крона) – слабые приборы могут не открыть транзистор.
Униполярные транзисторы
В исправном состоянии все переходы имеют ∞ сопротивление. Перед проверкой разрядите затвор (замкните ножки).
Оптопары
Проверьте излучающий диод (должен проводить ток в одном направлении). Подайте питание – замерьте сопротивление фотоприёмника. Отключите питание – сопротивление должно стать ∞.
Шлейфы и разъёмы
Прозвонка контактов: каждый контакт должен звониться с противоположным концом.
Признаки неисправности: обрыв (нет контакта), короткое замыкание (контакт звонится с несколькими).

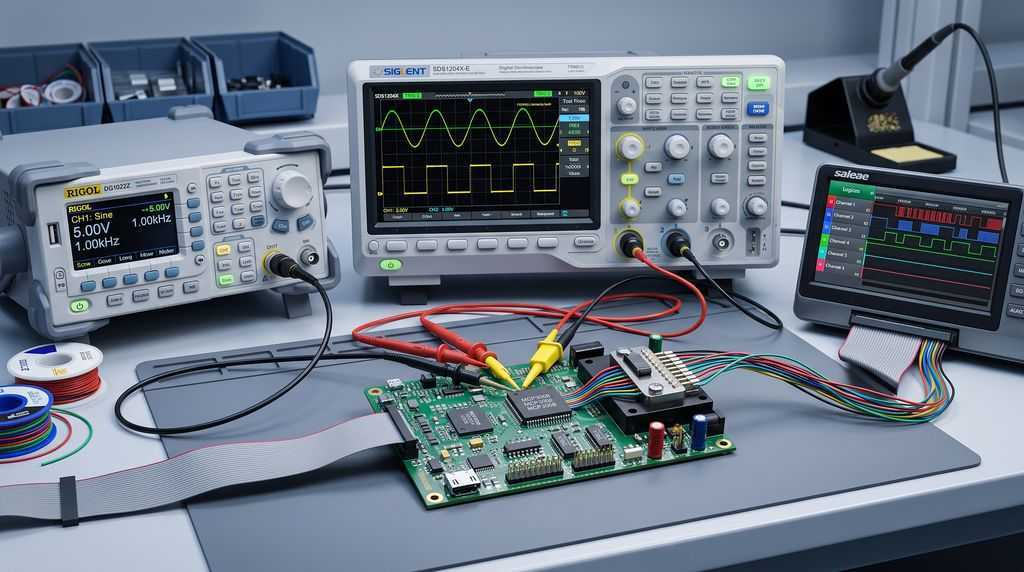

Динамическое функциональное тестирование
Статическая проверка не выявляет дефекты, проявляющиеся под нагрузкой. Алгоритм:
- Подача питания от лабораторного источника с ограничением тока (защита от короткого замыкания).
- Генерация тестовых импульсов – подача сигналов от генератора на входы.
- Снятие осциллограмм вход/выход – проверка формы, амплитуды, фронтов.
- Проверка отклика по шинам I2C/SPI – логическим анализатором.
- Термоциклирование – нагрев/охлаждение для выявления температурных сбоев.
- Сравнение с эталонной платой – сигнатурный анализ в динамике.
Риск без верификации: микросхема проходит статическую проверку мультиметром на «столе», но сбоит на рабочей частоте станка при нагреве или передаче высокоскоростных пакетов данных.
Если диагностика показывает неисправность интерфейсных приемопередатчиков или оптопар в платах управления, рекомендуем комплексный ремонт ПЛК и промышленных контроллеров.
Важные предостережения
- Запрет на проверку сопротивления цепей мультиметром при включённом питании платы.
- Обязательное снятие статического заряда (ESD-браслет, заземлённый коврик) при работе с КМОП-структурами и полевыми транзисторами.
- Не подавайте питание на микросхему без ограничения тока – риск защёлкивания (latch-up) и полного выхода из строя.
- Не проверяйте BGA-чипы мультиметром – бесполезно и рискованно.
