Компонентный ремонт ЧП: руководство для инженеров и руководителей
Преобразователь вышел из строя. Официальный сервис предлагает замену блока: 980 000 ₽ и 6-8 недель ожидания. Компонентный ремонт решает проблему за 340 000 ₽ и 4 дня. В этом руководстве – полный цикл: этапы, экономика, критерии выбора.
Автор: инженер X Prom Support.
Компонентный vs модульный: в чём разница
Два подхода к ремонту. Разница – в глубине вмешательства.
Модульный ремонт
- Замена узла целиком (силовой блок, плата управления).
- Быстро, но дорого.
- Сроки поставки ЗИП: 6-16 недель.
- Стоимость: 50-70% от нового ПЧ.
Компонентный ремонт
- Замена отдельных элементов (IGBT, драйверы, конденсаторы).
- Сохраняется оригинальная плата и прошивка.
- Сроки: 2-5 дней.
- Стоимость: 15-35% от нового ПЧ.
Сравнительная таблица
| Параметр | Модульный | Компонентный |
|---|---|---|
| Стоимость | 50-70% | 15-35% |
| Сроки ЗИП | 6-16 недель | 2-5 дней |
| Сохранение прошивки | Нет | Да |
| Снятое с производства | Неприменимо | Идеально |
| Экология | Тонны текстолита | Граммы элементов |
Подробное сравнение – в статье «Компонентный vs модульный ремонт».
Экономика вопроса: цифры для руководителя
Три сценария для ПЧ 160 кВт.
Сценарий 1. Покупка нового
- Стоимость: 1 650 000 ₽
- Срок поставки: 10-14 недель
- Убыток от простоя: от 3 500 000 ₽
- Итого: >5 млн ₽
Сценарий 2. Модульная замена
- Стоимость блока: 980 000 ₽
- Срок поставки: 6-8 недель
- Убыток от простоя: от 1 800 000 ₽
- Итого: >2,8 млн ₽
Сценарий 3. Компонентный ремонт
- Стоимость ремонта: 340 000 ₽
- Срок: 4 дня
- Убыток от простоя: минимальный
- Итого: ~340 000 ₽
- Экономия: >75%
Полный расчёт TCO – в статье «Ремонт или покупка ЧП: расчёты».

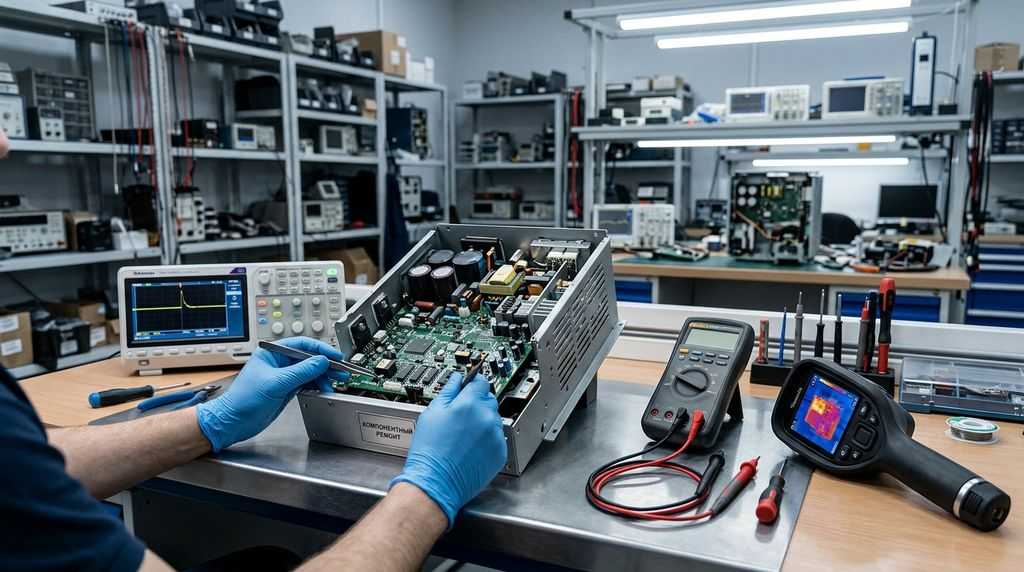

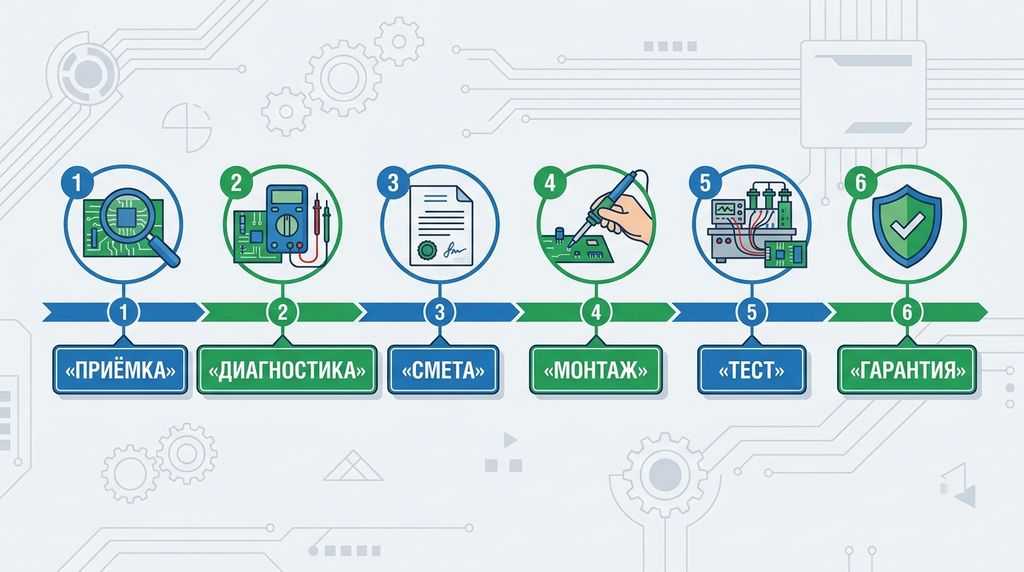

Этапы компонентного ремонта
Строгая последовательность операций. Каждый этап гарантирует итоговое качество.
Этап 1. Приёмка и первичная диагностика
- Опрос заказчика: обстоятельства аварии, коды ошибок.
- Внешний осмотр: механические повреждения, следы перегрева.
Этап 2. Углублённая аппаратная диагностика
- Силовая часть: прозвонка выпрямителей, проверка переходов IGBT.
- Плата управления: контроль под микроскопом, проверка питания.
- Тепловизионный контроль.
Этап 3. Согласование дефектовки
- Отчёт заказчику: неисправные компоненты, причины.
- Согласование сметы и сроков.
Этап 4. Слесарно-монтажные работы
- Демонтаж отказавших элементов (ИК-паяльные станции).
- Восстановление печатного монтажа.
- Установка оригинальных компонентов.
Этап 5. Тестирование под нагрузкой
- Подключение к стенду с нагрузочным двигателем.
- Проверка всех режимов, снятие осциллограмм.
Этап 6. Гарантия и передача
- Очистка, сборка, передача заказчику.
- Гарантия 12 месяцев.
Технология пайки – в статье «Ремонт ЧП: от диагностики до пайки».
Паспорт компонентного ремонта
Пакет документов для инженера и бухгалтерии.
Что входит
- Дефектовочная ведомость с микрофотографиями.
- Протокол входного и выходного контроля.
- Гарантийный талон с фиксацией наработки.
- Акт выполненных работ.
Зачем это нужно
- Защита сметы перед финдиректором.
- Юридическое подтверждение промышленной безопасности.
- Документальная база для Ростехнадзора.
Метрологические нормы
Числовые критерии качества ремонта:
| Параметр | Норма |
|---|---|
| Отпирающее напряжение затвора | +15 В ± 0.5 В |
| Запирающее напряжение затвора | -5…-8 В |
| Разбаланс фазных токов | ≤1.0% |
| ESR конденсаторов фильтра | ≤0.05-0.08 Ом |
| Сопротивление изоляции | >100 МОм |
Правила проверки – в статье «Диагностика частотных преобразователей».

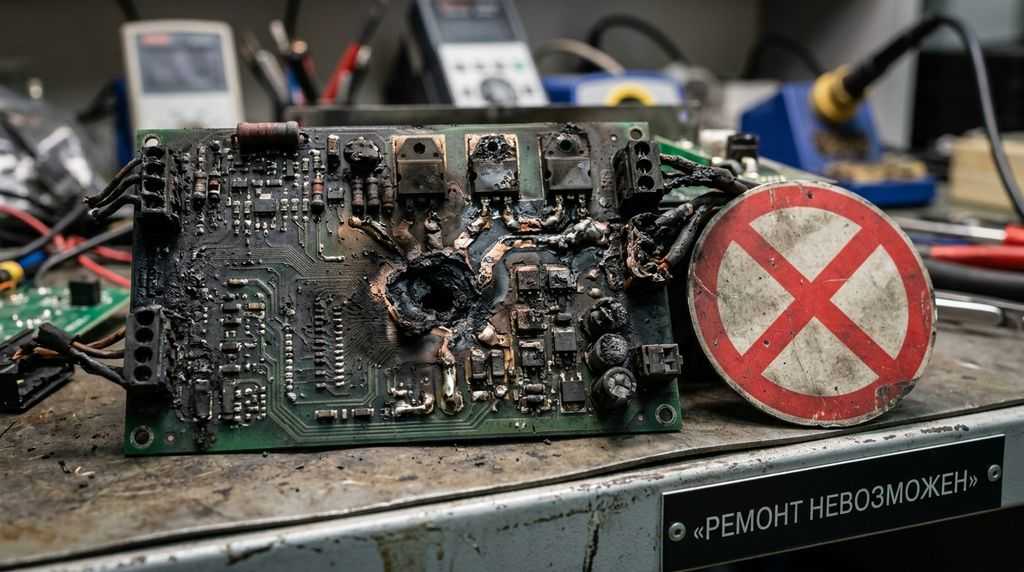

Когда ремонт невозможен
Критерии неремонтопригодности:
- Сквозной прогар межслойных проводников >15 см².
- Термическая деформация радиатора >0.1 мм.
- Разрушение заказных ASIC без донорской замены.
- Смета превышает 60% от стоимости нового блока.
При таких повреждениях восстановление не имеет смысла – только замена.
Прошивка и ПО при ремонте
Работа с ПО ведётся только по дампу заказчика. Свой архив прошивок мы не ведём.
- Перепрошивка – при наличии оригинального файла от клиента.
- Заблокированный код не трогаем – сохраняем текущую версию.
- Плата управления сохраняет оригинальный процессор и память.
Почему выбирают X Prom Support
- Компонентный ремонт. Экономия до 60% по сравнению с новым блоком.
- Родная плата управления. Прошивка и настройки станка сохраняются.
- Год гарантии. На работы и компоненты.
- Стаж инженеров от 10 лет. Специализация – силовая электроника.
FAQ по компонентному ремонту
Больше технических ответов – в статье «10 частых вопросов о компонентном ремонте».
Вопрос 1: Не ухудшатся ли характеристики привода после ремонта?
Нет. При сохранении Dead-time и ёмкости затворов динамика не меняется. Компоненты подбираются с идентичными или превосходящими характеристиками.
Вопрос 2: Что с прошивкой и настройками станка?
Перед пайкой делаем побитовый дамп EEPROM/Flash. После ремонта привод возвращается с сохранёнными параметрами.
Вопрос 3: Как вы проверяете без нашего станка?
На стенде эквивалентных нагрузок: прогон на двигатель с нагрузочным тормозом и активно-индуктивный банк под 100-120% тока.
Вопрос 4: Сколько циклов ремонта выдерживает плата?
FR-4 высокой плотности выдерживает 3-4 цикла при соблюдении термопрофиля. Кустарный паяльник разрушает за один цикл.
Вопрос 5: Как отличаете оригинал от fake?
Проверка Cies, кривой восстановления диода, спектральный анализ маркировки. Отбраковка реплик.
Вопрос 6: Вы работаете с редкими сериями?

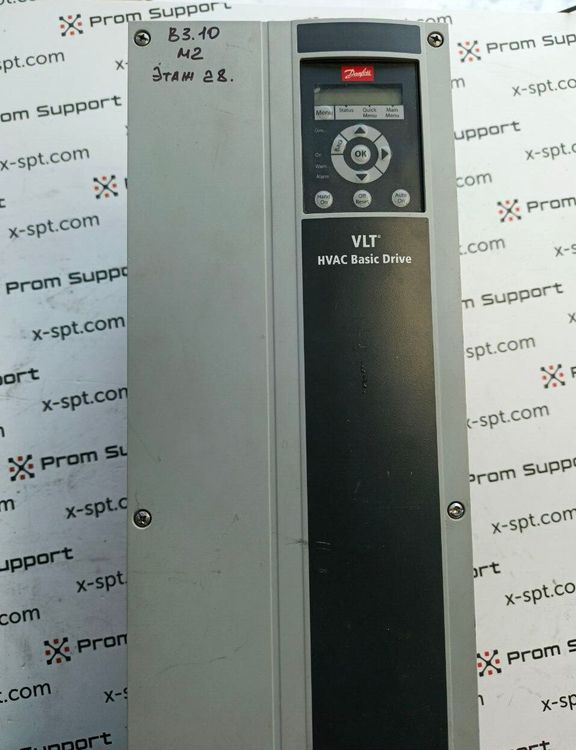

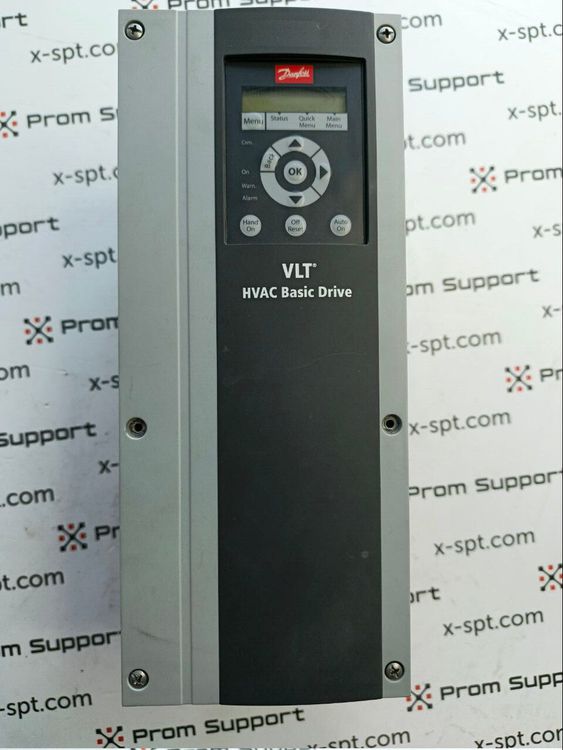

Да. Например, Siemens Masterdrives, Danfoss VLT 5000, ABB ACS600. Берём и другое снятое с производства оборудование.
Вопрос 7: Вы работаете с юридическими лицами?
Да. Договор, акт, счёт-фактура. Работаем с НДС и по УСН.
