Ремонт частотного преобразователя: диагностика, причины отказов, восстановление

До 70% отказов частотных преобразователей устраняются компонентным ремонтом – без покупки нового аппарата. В этом руководстве инженеры X Prom Support разбирают причины отказов и показывают, как проходит диагностика: от разрядки звена DC до осциллографического контроля сигналов затворов.

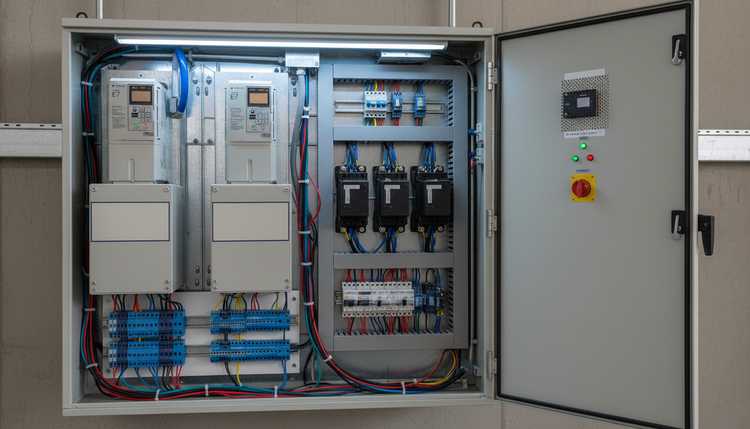

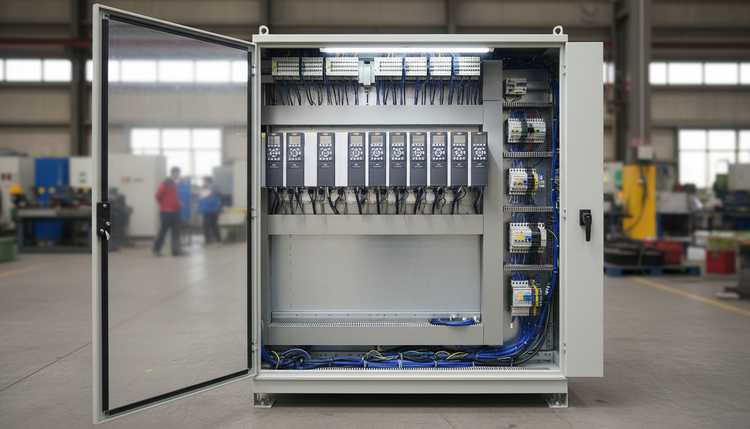

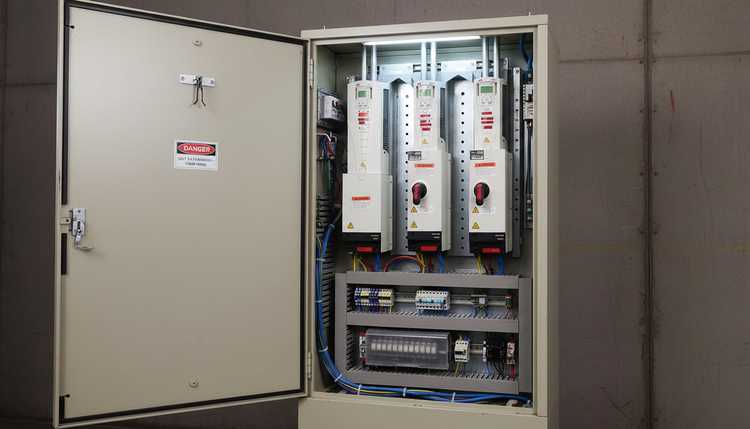

Частотный преобразователь – сердце современного электропривода. Его выход из строя парализует конвейер, насос или станок и ведёт к прямым финансовым потерям. Купить новый аппарат или восстановить имеющийся? Грамотный ремонт промышленной электроники – это не слепая замена деталей, а точный диагностический процесс. Ниже – алгоритм, который поможет понять природу отказа и оценить целесообразность восстановления. Базовый гид по всем типам неисправностей смотрите в статье «Частотные преобразователи: полный гид по неисправностям и методам их устранения».

Техника безопасности – абсолютный приоритет!

Прежде чем говорить о компонентах частотного преобразователя, запомните главное правило: работа ведётся с опасными для жизни напряжениями. Пренебрежение ТБ недопустимо.

• Полное отключение: Обесточьте преобразователь частоты от сети 220/380 В. Не забудьте отключить цепь управления.

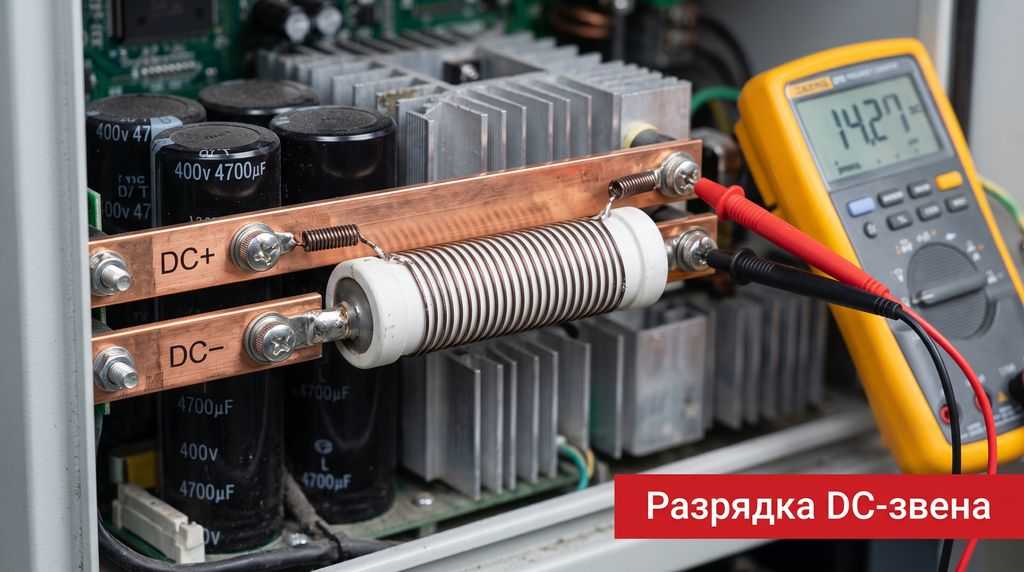

• Разрядка конденсаторов: Звено постоянного тока (DC-link) содержит конденсаторы, которые долго сохраняют опасный заряд (до 600 В). После отключения необходимо выждать 3 – 5 минут (согласно инструкции) и обязательно разрядить их через специальный разрядник или мощный резистор (например, 10 – 20 кОм, 5 Вт). Проверьте напряжение на клеммах «+» и «−» мультиметром!
• Контроль остаточного заряда: После разрядки обязательно проверьте напряжение на клеммах «+» и «−» звена постоянного тока мультиметром. Если прибор показывает более 30 В – разряд повторите. Работа с заряженной шиной DC – самая частая причина тяжёлых электротравм при ремонте частотников.
• СИЗ: Используйте диэлектрические перчатки и очки на всех этапах, кроме пайки.

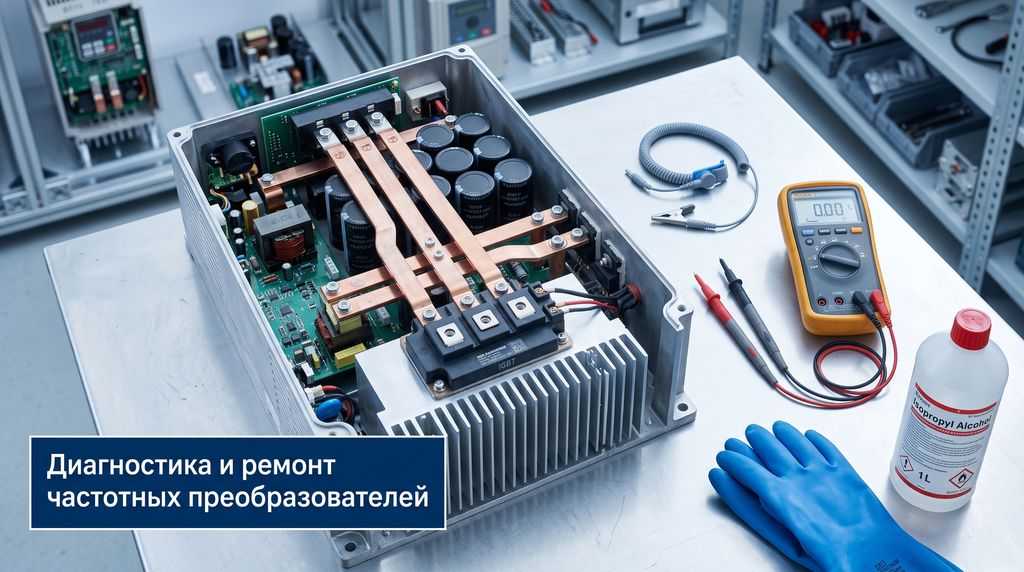

Этап 1: Внешний осмотр и первичная диагностика

90% неисправностей можно обнаружить тщательным визуальным осмотром.

• Вскройте корпус. Осмотрите платы на предмет:
  • Вздутых электролитических конденсаторов – частая причина сбоев.
  • Подгоревших дорожек, резисторов, разъёмов.
  • Следов копоти, почернений на радиаторах и вокруг силовых компонентов.
  • Вздутых или лопнувших силовых ключей (IGBT-модулей).
• Воспользуйтесь обонянием. Характерный запах гари от трансформатора или сгоревшей изоляции точно укажет на проблемную зону.
• Проверьте соединения. Убедитесь в надёжности клеммных подключений и отсутствии механических повреждений.

Когда ремонт невозможен: инженерный фильтр выбраковки

Часть дефектов делает восстановление платы экономически и технически бессмысленным. Опытный инженер отбраковывает аппарат сразу, не тратя время на пайку:

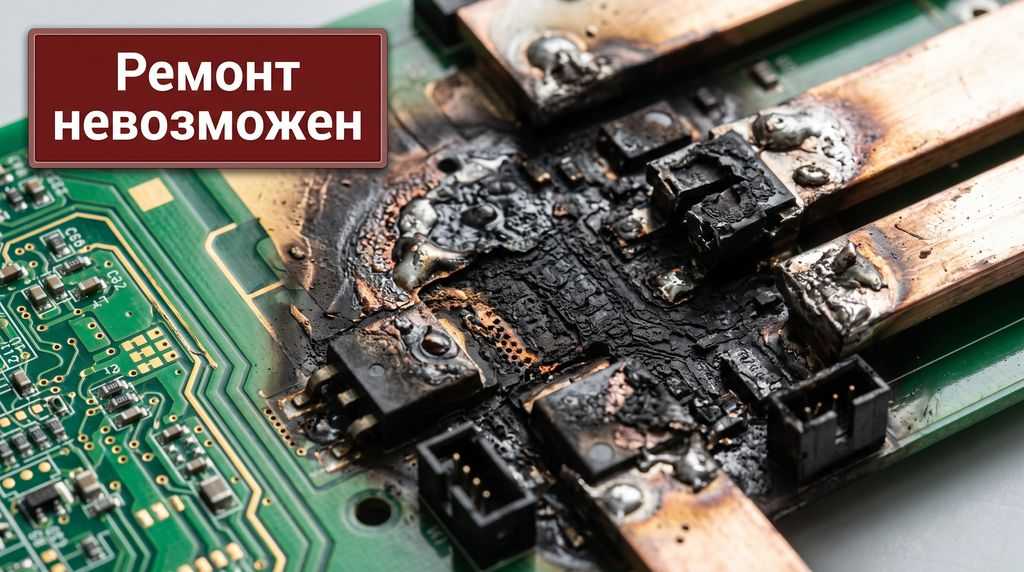

• Глубокое обугливание стеклотекстолита в районе высоковольтных шин (±DC). Прогоревший текстолит теряет диэлектрические свойства, и даже после зачистки в толще платы остаётся проводящий углеродный след.
• Трекинг – проводящая дорожка из углерода между шинами ±DC. При напряжении выше 300 В она вызывает повторный пробой, даже если внешне плата выглядит очищенной.
• Механическая деформация медных шин питания – изгиб, трещины, расслоение. Такие шины не восстанавливаются: они меняют индуктивность контура и провоцируют перенапряжения на ключах.
• Разрушение изолирующих барьеров между силовой и управляющей частью. Восстановить заводскую изоляцию кустарными методами невозможно.

Если хотя бы один из признаков подтверждён – честно скажите клиенту: ремонт силовой части нецелесообразен, требуется замена узла или аппарата целиком.

Почему нельзя диагностировать частотник по фото или телефону

Клиенты часто присылают фото сгоревшей платы и спрашивают: «Что сломалось, сколько будет стоить ремонт?» Честный ответ: по фото поставить диагноз невозможно, и любой сервис, который называет точную сумму по фотографии, либо угадывает, либо называет цену «от» с последующим увеличением.

Причины:

• Повреждения скрыты под радиатором. IGBT-модуль может быть пробит внутри, но внешне выглядеть целым. Прозвонка возможна только после демонтажа.
• Драйвер выгорает невидимо. SMD-резисторы и стабилитроны канала затвора могут иметь уход номинала без внешних следов – это выявляется только сигнатурным анализатором.
• Многослойные платы скрывают внутренние обрывы. Микротрещины в металлизации гильз не видны ни на фото, ни под лупой.
• Деградация конденсаторов не имеет внешних признаков. Вздутие – лишь крайняя стадия. ESR растёт задолго до того, как крышка вспучится.

Вывод: точная диагностика возможна только в сервисе, на разобранном аппарате, с измерительным оборудованием. По фото можно лишь оценить степень повреждения и целесообразность ремонта.

Этап 2: Аппаратная диагностика мультиметром

Если визуально дефектов не найдено, переходим к «прозвонке» ключевых узлов.

Диагностика входного выпрямительного моста

• Переведите мультиметр в режим прозвонки диодов.
• Прозвоните каждый диод в мосту (между выводами R/L1-, S/L2-, T/L3- и выводами «+» и «−» шины DC).
• В одном направлении мультиметр должен показать падение напряжения (~0.3–0.6 В), в другом – обрыв (OL/1). Если в обоих направлениях показания одинаковы (КЗ или обрыв) – мост неисправен.

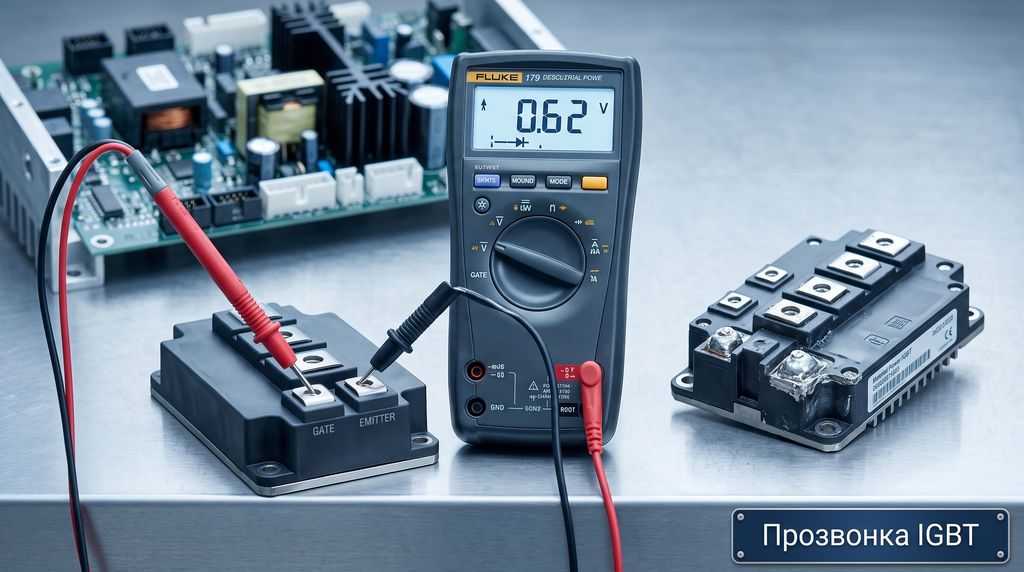

Проверка силовых IGBT-транзисторов (инвертора)

Важно! Для точной проверки их необходимо выпаять. Обмотка двигателя на выходе может маскировать неисправность.

• Мультиметр также в режиме прозвонки диодов.
• Прозвоните выводы Коллектор (C) – Эмиттер (E): исправный транзистор должен показывать обрыв (OL/1).
• Прозвоните выводы Затвор (G) – Эмиттер (E): в обе стороны должно быть высокое сопротивление (на некоторых мультиметрах может немного «подергиваться» и уйти в обрыв).
• Проверьте встроенный обратный диод между Эмиттером и Коллектором: в одном направлении падение напряжения, в другом – обрыв.

Рекомендация от X Prom Support: Если сгорел один транзистор, меняйте все плечо (а лучше весь комплект), так как соседние могли получить микротрещины и выйдут из строя в ближайшее время.

Диагностика звена постоянного тока

• Конденсаторы: Лучше проверять ESR-метром. Высокое ESR – главный враг. Без специального прибора можно заметить только вздутие или подтёки электролита.
• Тормозной резистор: Прозвоните на обрыв. Сопротивление должно соответствовать номиналу, указанному на корпусе.

Осмотр платы управления и драйверов

• Ищите почерневшие или потрескавшиеся SMD-резисторы рядом с оптронами.
• Внимательно осмотрите пайку ног разъёмов и дросселей – часто бывают микротрещины.
• Проверьте предохранители на самой плате.

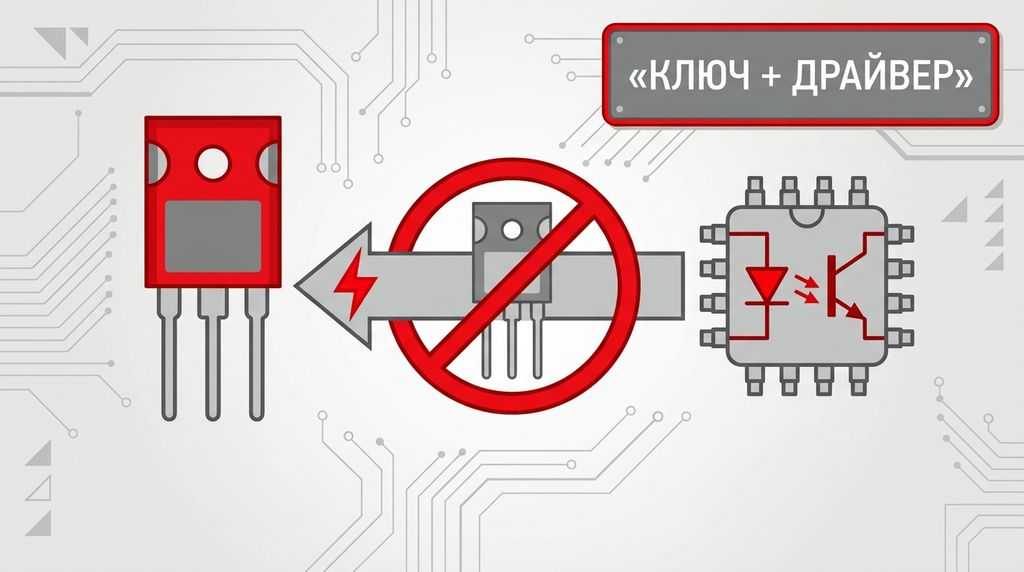

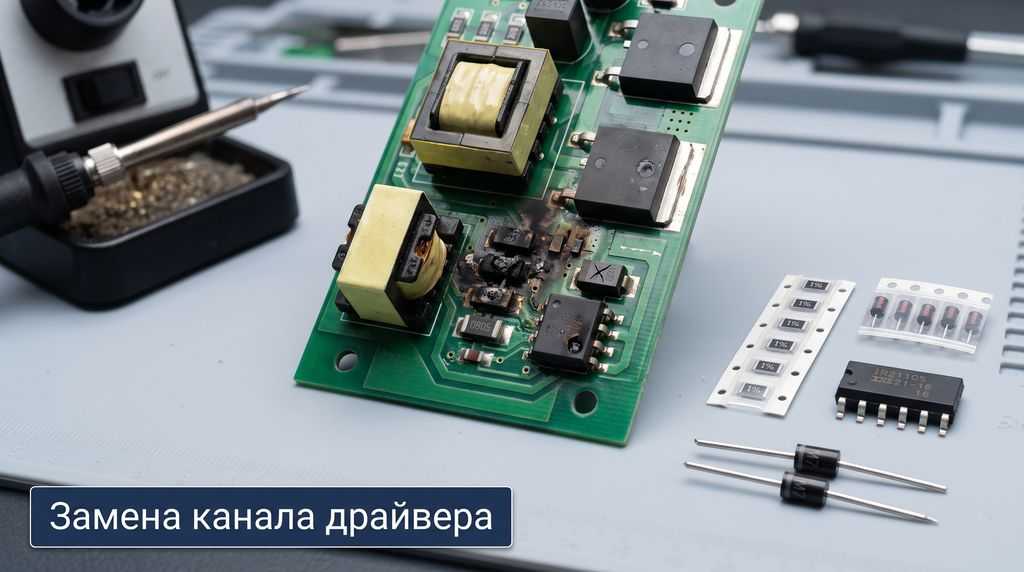

Протокол восстановления Gate Driver при пробое ключа

Это правило, которое спасает дорогостоящие модули: при пробое силового IGBT-транзистора меняется 100% компонентов его канала драйвера.

Почему нельзя ограничиться заменой только пробитого модуля? Остаточное высокое напряжение с пробитого перехода затвор-эмиттер уходит в драйвер и выжигает:

• затворные резисторы Rg;
• диоды антипараллельной разрядки;
• защитные стабилитроны;
• драйверные микросхемы и оптопары.

Если этого не сделать, при первом же пуске новый силовой модуль мгновенно выходит из строя – иногда с взрывом корпуса.

Порядок ревизии:

• Дефектовка всех SMD-компонентов канала драйвера сигнатурным анализатором и миллиомметром.
• Проверка сопротивления затворных резисторов – уход номинала даже на 10% недопустим.
• Проверка стабилитронов и диодов разрядки на пробой и обрыв.
• Замена драйверной микросхемы или оптопары независимо от результатов прозвонки – они могли получить скрытое повреждение.

В современных интеллектуальных модулях (IPM) драйвер затвора, UV- и SC-защита интегрированы в корпус вместе с силовыми IGBT. При пробое такого модуля восстановление обвязки «снаружи» невозможно – модуль меняется целиком. Компонентное восстановление выгоревших плат драйверов и импульсных блоков питания ПЧ – отдельная технологическая задача, подробнее о ней в статье «Ремонт электронных плат».

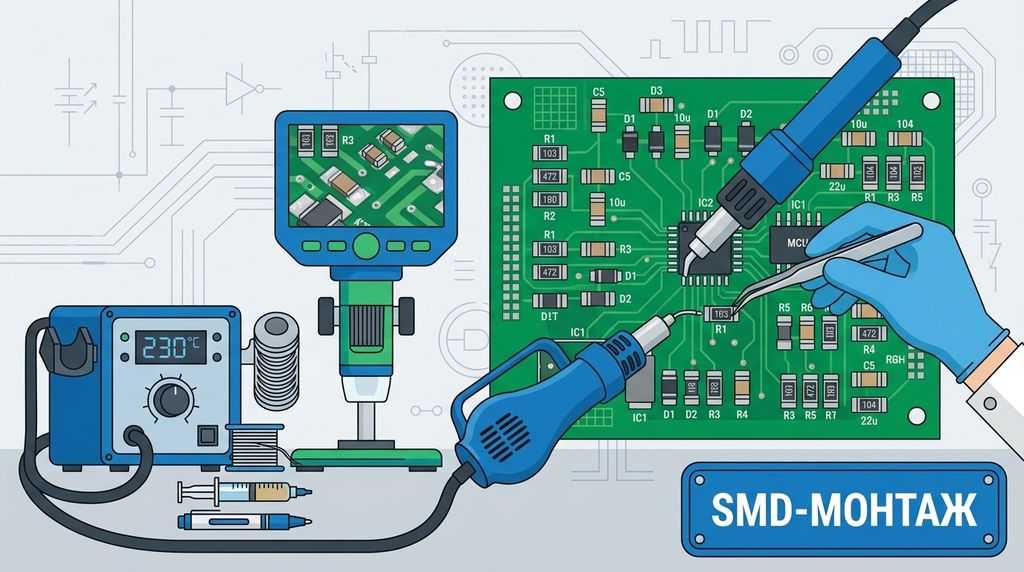

Этап 3: Замена компонентов и сборка

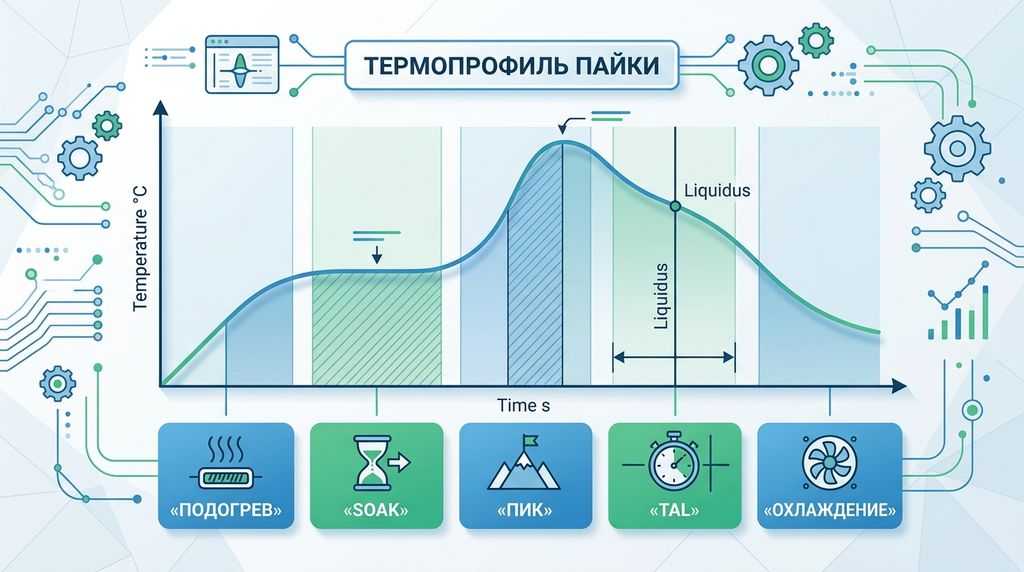

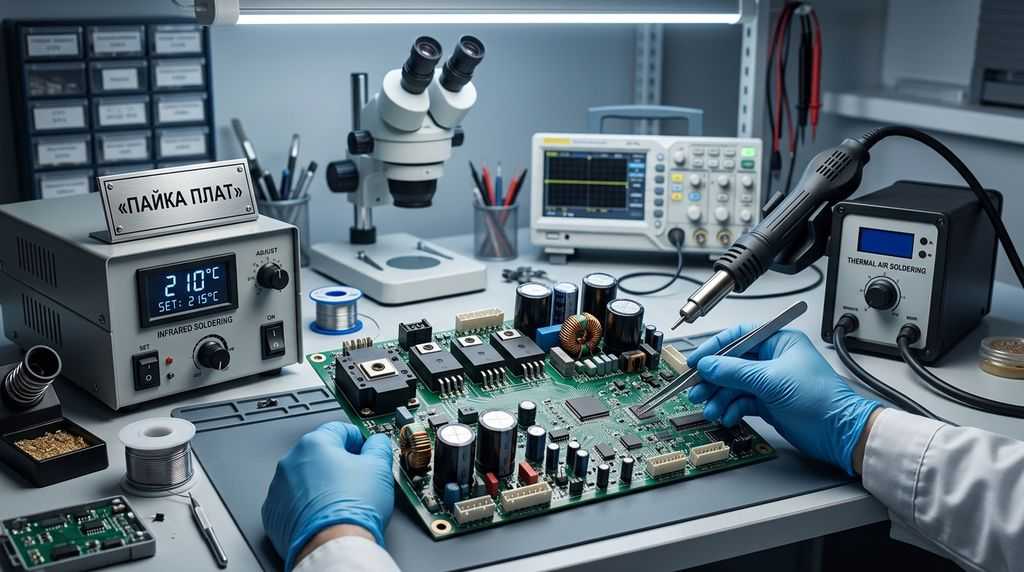

Пайка силовых узлов: физика процесса и термопрофиль

Пайка мощного IGBT-модуля бытовым или маломощным паяльником – гарантированный способ добить плату. При локальном перегреве текстолит вспучивается, металлизация гильз сквозных отверстий отрывается, а многослойная плата драйвера расслаивается. Восстановить её после этого нельзя.

Что происходит с припоем. Бессвинцовые припои (SAC-сплавы), которыми паяны современные частотники, деградируют от постоянных термоударов ΔT. В соединении растут интерметаллические прослойки, припой охрупчивается, а на границе «медь – припой» накапливаются микротрещины. Именно поэтому силовые узлы отваливаются не от перегрузки, а от многолетней термоциклики. Современные производители IGBT-модулей используют бессвинцовые покрытия выводов, поэтому пайка должна проводиться с учётом температурного профиля для бессвинцовых сплавов, а не «на глаз».

Как паять правильно:

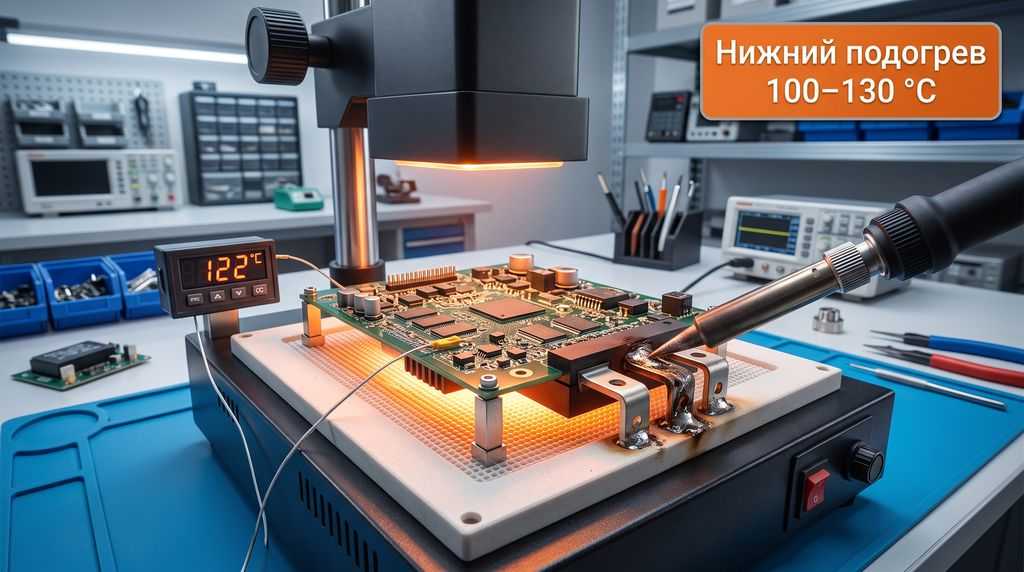

• Нижний подогрев платы до 100 – 130 °C – обязательное условие. Без него вы не прогреете массивный вывод, а перегреете площадку.
• Расчёт термопрофиля: скорость подъёма температуры, время выдержки, пиковая температура и скорость охлаждения. Резкое охлаждение создаёт остаточные механические напряжения в соединении.
• Припои: для ответственных силовых соединений применяйте оловянно-свинцовые припои или специализированные бессвинцовые с добавлением серебра – они пластичнее и лучше держат термоциклы.
• Теплоотвод с вывода при пайке – не «на всякий случай», а обязательный элемент технологии.

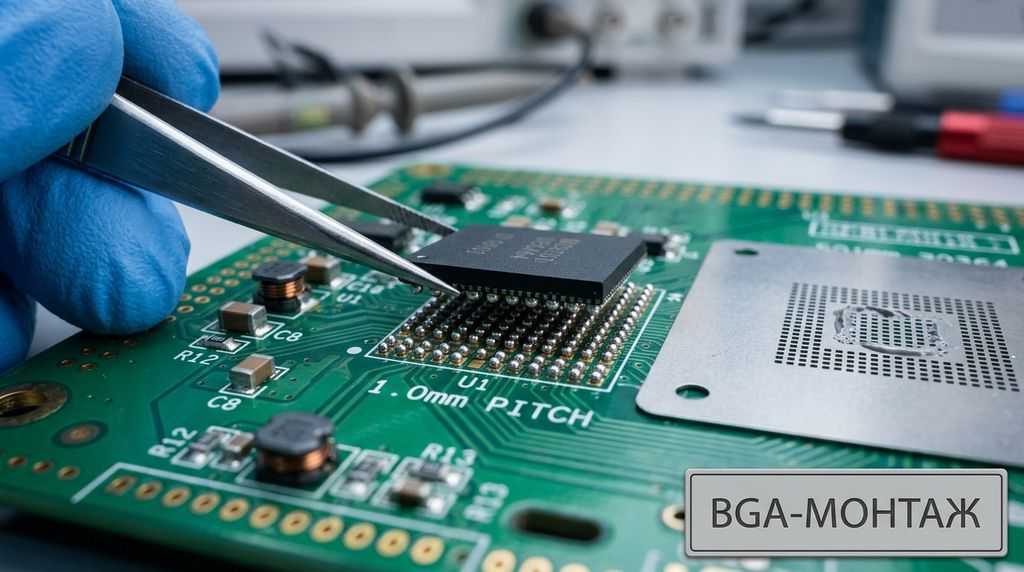

Технология пайки сигнальных процессоров DSP и микроконтроллеров на платах управления ПЧ отличается от пайки силовых выводов – подробнее в статье «Пайка BGA: технологии, этапы и инструменты».

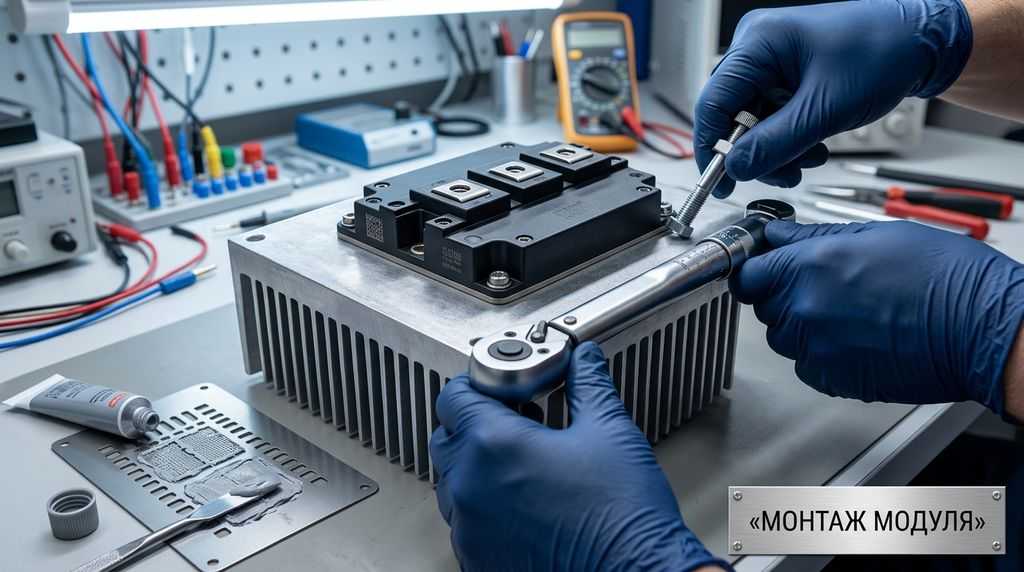

Монтаж IGBT: регламентные допуски

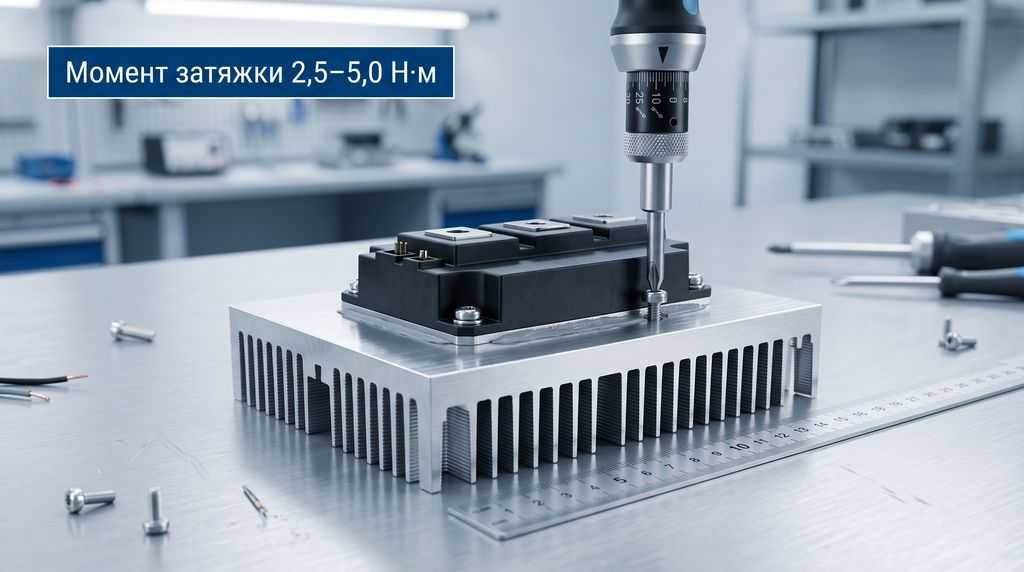

Здесь нет мелочей. Неравномерная затяжка или перекос модуля приводят к механическому растрескиванию керамической подложки DCB внутри IGBT. Избыточный слой термопасты – «эффект подушки» – вызывает мгновенный тепловой пробой кристалла под нагрузкой.

Параметр	Норма	Последствие нарушения
Толщина слоя термопасты	50 – 100 мкм	«Эффект подушки», перегрев кристалла
Способ нанесения	Валик или сетчатый трафарет	Неравномерный слой, пустоты
Плоскостность радиатора	Не более 50 мкм на 100 мм длины	Перекос модуля, растрескивание DCB
Момент затяжки винтов	2,5 – 5,0 Н·м по datasheet	Срыв резьбы или недотяг
Схема затяжки	Перекрёстная, динамометрической отверткой	Неравномерное прижатие, скол керамики

Порядок подготовки: удалите окислы и старую термопасту изопропиловым спиртом, проверьте геометрию прилегания радиатора лекальной линейкой, нанесите пасту трафаретом, затяните винты по диагонали в 2 – 3 прохода.

Допуски приведены по данным производителей IGBT-модулей. Разброс между сериями значительный – всегда сверяйтесь с datasheet конкретного модуля.

Конденсаторы

Меняйте на аналогичные по ёмкости, напряжению и температурному диапазону (105 °C). Не ставьте менее качественные.

Этап 4: Безопасный первый пуск

Никогда не подавайте полное сетевое напряжение сразу после пайки. Любая скрытая ошибка в цепях драйвера приведёт к короткому замыканию и повторному выгоранию всех заменённых компонентов. Правильный ввод – ступенчатый.

Шаг 1. Запитка платы управления от внешнего ЛБП

Подайте питание только на плату управления от лабораторного блока питания. Силовая часть при этом обесточена.

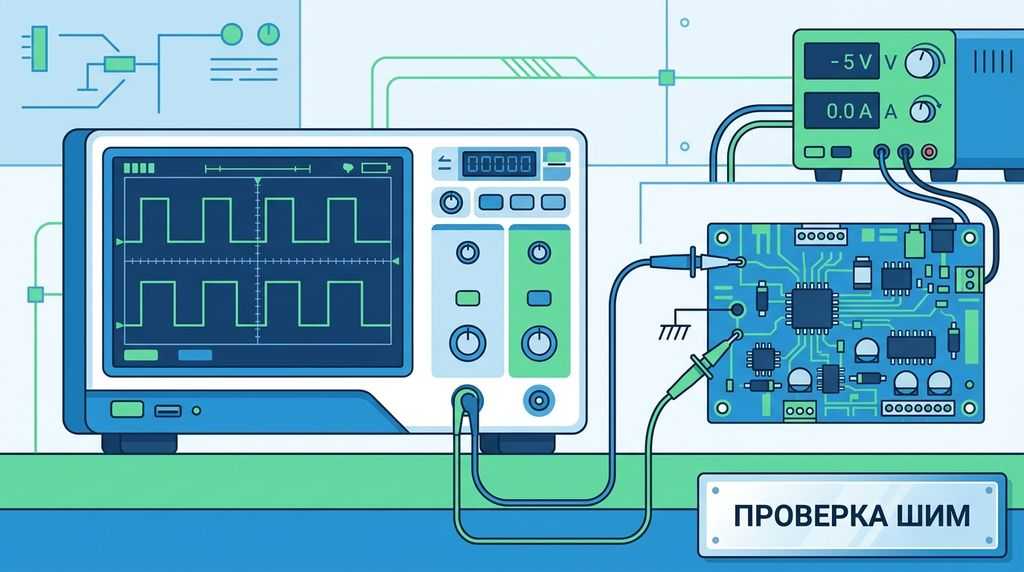

Шаг 2. Осциллографический контроль сигналов затворов

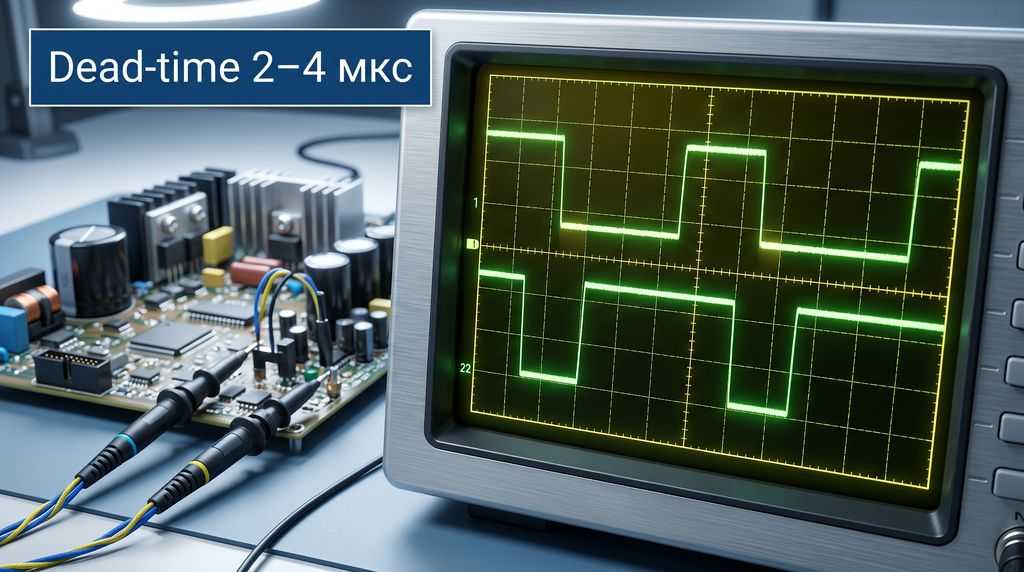

Снимите осциллограммы сигналов на затворах всех шести каналов:

• Dead-time (время паузы между переключениями верхнего и нижнего плеча) – обычно 2 – 4 мкс;
• амплитуда открывающего импульса – около +15 В;
• амплитуда запирающего – от −5 до −8 В;
• симметрия фронтов всех шести каналов.

Любое отклонение – сигнал к тому, что драйвер собран неверно.

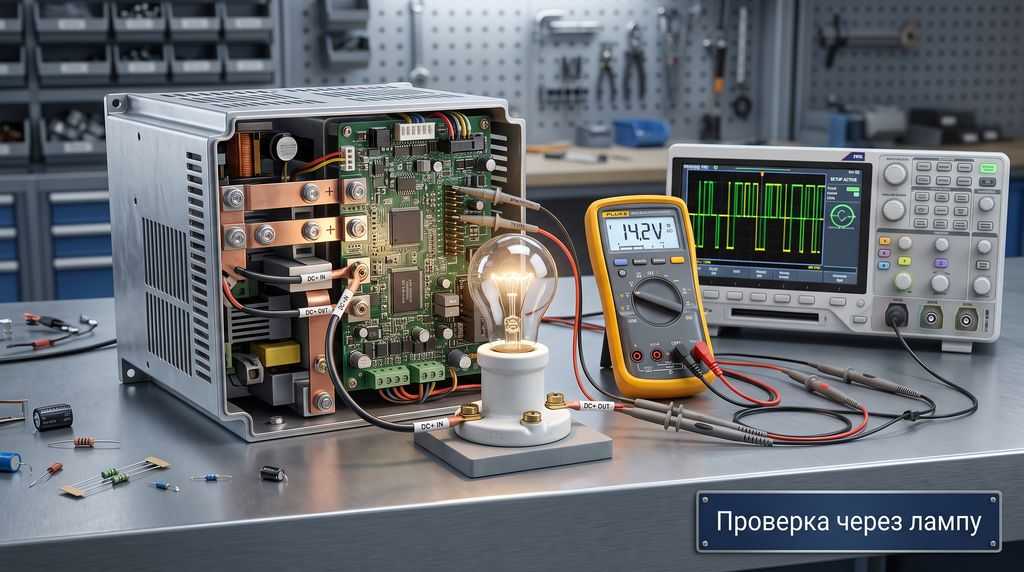

Шаг 3. Подача пониженного напряжения DC через защитные лампы

Соберите схему с лампой накаливания 220 В / 100 – 200 Вт в разрыв плюса шины постоянного тока. Лампа ограничит ток в случае сквозного пробоя.

• Если лампа загорается в полный накал – внутри короткое замыкание, ищите дефект.
• Исправный аппарат даст лишь кратковременную вспышку на заряд конденсаторов, после чего лампа погаснет.

Шаг 4. Проверка предзаряда

Убедитесь в плавном заряде ёмкостей звена DC и срабатывании реле предзаряда.

Шаг 5. Пробный пуск двигателя

Только после успешных шагов 1 – 4 подключайте двигатель. Запустите частотник на холостом ходу на частоте 5 Гц и проконтролируйте форму выходного синуса токовыми клещами – мультиметр в режиме ACV показывает только действующее значение и не выявит искажения формы.

Этап 5: Финишная защита платы

После успешных тестов обязательно:

• Отмыть остатки флюса в ультразвуковой ванне. Остатки активированного флюса со временем вызывают коррозию и утечки.
• Нанести два слоя защитного электроизоляционного лака (конформного покрытия) с промежуточной сушкой. Это защищает плату от влаги, пыли и токопроводящих загрязнений.

Критерии приемки паяных соединений, чистовой обработки и конформного покрытия регламентируются отраслевым стандартом IPC-A-610. Ориентируйтесь на актуальную ревизию при оценке качества отмывки и покрытия. После ремонта силовой части имеет смысл провести плановую ревизию термоинтерфейса и замену вентиляторов – регламент в статье «Техническое обслуживание частотных преобразователей: регламент ТО».

Чек-лист первого пуска

• Запитка шины DC через балластное сопротивление – лампа накаливания 220 В / 100 – 200 Вт в разрыв цепи плюса постоянного тока.
• Проверка плавного заряда ёмкостей и срабатывания реле предзаряда.
• Пробный пуск двигателя на холостом ходу на частоте 5 Гц с контролем формы выходного синуса токовыми клещами.

Частые вопросы о ремонте частотных преобразователей

Можно ли отремонтировать частотный преобразователь самостоятельно?

Да, если речь о простых случаях: замена конденсаторов, предохранителей, прогоревших клемм. Для диагностики драйверов, пайки IGBT и замены BGA-компонентов требуется оборудование – нижний подогрев, осциллограф, сигнатурный анализатор.

Сколько стоит ремонт частотного преобразователя?

Стоимость зависит от повреждения: замена конденсаторов – от нескольких тысяч рублей, восстановление силовой части с пайкой IGBT – до 30 – 40% стоимости нового аппарата. Точную сумму называют только после диагностики в сервисе.

Можно ли определить неисправность частотника по фото?

Нет. IGBT-модуль может быть пробит внутри, но внешне выглядеть целым; деградация конденсаторов не имеет внешних признаков; микротрещины в многослойных платах не видны на фото. По снимку можно оценить только степень повреждения и целесообразность ремонта.

Почему после замены IGBT-модуля сгорает новый?

Потому что при пробое ключа выгорает весь канал драйвера: затворные резисторы, стабилитроны, диоды разрядки, драйверные микросхемы. Если их не заменить, остаточное напряжение снова пробьёт затвор, и новый модуль выйдет из строя при первом пуске.

Какая лампа нужна для проверки частотного преобразователя?

Лампа накаливания 220 В / 100 – 200 Вт, включённая в разрыв плюса шины постоянного тока. Если при подаче питания лампа загорается в полный накал – внутри короткое замыкание. Исправный аппарат даёт лишь кратковременную вспышку на заряд конденсаторов.

Почему нельзя подавать 380 В сразу после ремонта?

Любая скрытая ошибка в цепях драйвера приведёт к короткому замыканию и повторному выгоранию всех заменённых компонентов. Правильный порядок: ЛБП на плату управления → осциллограммы затворов → подача DC через защитную лампу → пробный пуск на 5 Гц.

Когда ремонт частотного преобразователя невозможен?

Когда есть глубокое обугливание стеклотекстолита, трекинг между шинами ±DC, механическая деформация медных шин или разрушение изолирующих барьеров. В этих случаях восстановление нецелесообразно – требуется замена узла или аппарата.

Даёте ли вы гарантию на ремонт?

Да. X Prom Support предоставляет гарантию на работы и полный отчёт о дефектах. Гарантийный срок зависит от типа выполненных работ и согласовывается при приёмке оборудования (обычно составляет 12 месяцев).

Ремонтировать самому или доверить профессионалам?

Самостоятельный ремонт частотного преобразователя возможен при наличии опыта, инструментов и понимания рисков. Это эффективно для простых случаев: замена конденсаторов, предохранителей, прогоревших клемм.

Однако для сложной диагностики драйверов, прошивки ПЛИС или замены BGA-компонентов требуется дорогостоящее оборудование и экспертиза. В таких случаях обращение в профессиональный сервис, такой как X Prom Support, будет экономически оправданным и безопасным решением. Мы не только отремонтируем ваш частотник, но и предоставим полный отчёт о дефектах и гарантию на работы. Ознакомиться с услугами по компонентному ремонту силовой части и драйверов можно на странице «Ремонт частотных преобразователей».

Не уверены в диагнозе? Пришлите фото платы и модель частотника – мы оценим предварительную стоимость и сроки, но точный диагноз поставим только после диагностики в сервисе.
